KASUTUSJUHEND IS 180 Digi STEINEL

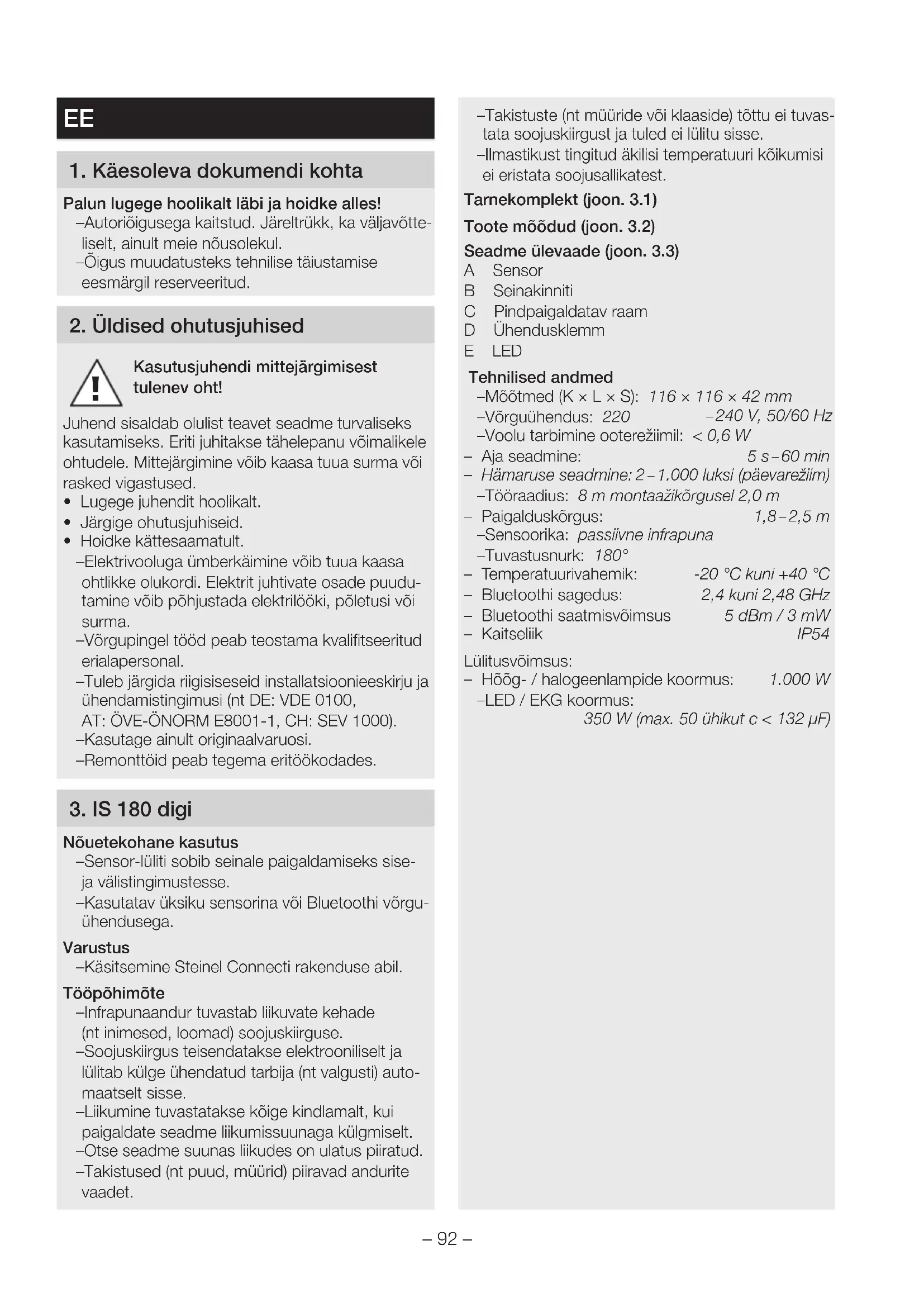

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte- liselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Kasutusjuhendi mittejärgimisest tulenev oht! Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.

• Järgige ohutusjuhiseid.

• Hoidke kättesaamatult. – Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudu- tamine võib põhjustada elektrilööki, põletusi või surma. – Võrgupingel tööd peab teostama kvalifitseeritud erialapersonal. – Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Kasutage ainult originaalvaruosi. – Remonttöid peab tegema eritöökodades.

Nõuetekohane kasutus – Sensor-lüliti sobib seinale paigaldamiseks sise- ja välistingimustesse. – Kasutatav üksiku sensorina või Bluetoothi võrgu- ühendusega. Varustus – Käsitsemine Steinel Connecti rakenduse abil. Tööpõhimõte – Infrapunaandur tuvastab liikuvate kehade (nt inimesed, loomad) soojuskiirguse. – Soojuskiirgus teisendatakse elektrooniliselt ja lülitab külge ühendatud tarbija (nt valgusti) auto- maatselt sisse. – Liikumine tuvastatakse kõige kindlamalt, kui paigaldate seadme liikumissuunaga külgmiselt. – Otse seadme suunas liikudes on ulatus piiratud. – Takistused (nt puud, müürid) piiravad andurite vaadet. – Takistuste (nt müüride või klaaside) tõttu ei tuvas- tata soojuskiirgust ja tuled ei lülitu sisse. – Ilmastikust tingitud äkilisi temperatuuri kõikumisi ei eristata soojusallikatest. Tarnekomplekt (joon. 3.1) Toote mõõdud (joon. 3.2) Seadme ülevaade (joon. 3.3) A Sensor B Seinakinniti C Pindpaigaldatav raam D Ühendusklemm E LED Tehnilised andmed – Mõõtmed (K × L × S): 116×116×42mm – Võrguühendus: 220 – 240V, 50/60Hz – Voolu tarbimine ooterežiimil: <0,6W – Aja seadmine: 5 s – 60 min – Hämaruse seadmine: 2 – 1.000 luksi (päevarežiim) – Tööraadius: 8 m montaažikõrgusel 2,0 m – Paigalduskõrgus: 1,8 – 2,5m – Sensoorika: passiivne infrapuna – Tuvastusnurk: 180° – Temperatuurivahemik: -20°C kuni +40°C – Bluetoothi sagedus: 2,4 kuni 2,48 GHz – Bluetoothi saatmisvõimsus 5dBm/3mW – Kaitseliik IP54 Lülitusvõimsus: – Hõõg-/halogeenlampide koormus: 1.000 W – LED / EKG koormus: 350 W (max. 50 ühikut c < 132 µF)– 93 –

4. Elektriinstallatsioon

Elektrilöögi oht! Elektrit juhtivate osade puudutamine võib põhjustada elektrilööki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.

• Kontrollige pingetestriga pingevabadust.

• Tehke kindlaks, et pingetoide jääb katkestatuks. Materiaalsete kahjude oht! Ühendusjuhtmete omavaheline äravahetamine võib lühise põhjustada.

• Identifitseerige ühendusjuhtmed.

• Ühendage ühendusjuhtmed uuesti. Võrgutoitejuhtmete ühendus Võrgutoitejuhe koosneb 4-soonelisest kaablist: L = faas (enamasti must, pruun või hall) = lülitatav faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) Märkus Tihenduskorgid on mõeldud võrgutoitejuhtmele välise läbimõõduga 5-10 mm. Märkus Kaitsejuht ei pea olema selle tootega ühendatud. Ühendusskeem (joon. 4.1)

• Kontrollige kõiki koostedetaile kahjustuste suh- tes. Ärge võtke toodet kahjustuste korral käiku.

• Valige sobiv paigalduskoht. – Arvestage tööraadiust. (joon. 5.1) – Arvestage liikumise tuvastamist. (joon. 5.2/5.3) – Vibratsioonivaba. – Tuvastuspiirkond on takistustest vaba. – Ei ole plahvatusohtlik piirkond. – Ei ole kergesti süttiv pind. Montaažisammud

• Kontrollige, et pingetoide on välja lülitatud. (joon. 4.1)

• Märgistage puurimisavad. (joon. 5.6)

• Puurige avad (Ø 6) ja pange tüüblid sisse. (joon. 5.7)

• Keerake seinahoidik kinni. – Süvispaigaldatav versioon (joon. 5.8) – Pindpaigaldatav versioon koos pindpaigalda- tava raamiga (joon. 5.9)

• Ühendage võrgutoitejuhe vastavalt klemmide märgistusele. Välise koormuse saab ühendada ka N ja külge. (joon. 5.10)

• Teostage seaded ➜ "6. Funktsioon"

Tehaseseadistused Aja seadmine: 5 sekundit Hämaruse seadistamine: (päevarežiim) Tööraadius: 100% Steinel Connecti rakendus Sensor-lüliti seadistamiseks nutitelefoni või tahvel- arvutiga tuleb rakenduste veebipoest alla laadida STEINEL Connecti rakendus. Vajalik on Bluetoothi võimekusega nutitelefon või tahvelarvuti. Android iOS Steinel Connecti rakendusega saab seadistada funktsioone: – Aja seadmine: 5 s – 60 min – Hämaruse seadmine 2 – 1.000 luksi, päevarežiim, valguse-Teach, kellaaja-Teach – Tööraadiuse seadistamine – Bluetoothi võrguühendus LED-funktsioon – Initsialiseerimine: LED vilgub roheliselt. – Bluetoothi tuvastamine: LED vilgub aeglaselt siniselt. – Tavakäitus: LED on väljas. Aja seadmine Juhitava tarbija soovitud valgustuskestust saab seadistada sujuvalt umbes 5 sekundist kuni max 60 minutini. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. EE– 94 – Märkus Pärast tarbija igakordset väljalülitust on liikumiste uus tuvastamine umbes 1 sekundiks katkestatud. Alles pärast selle aja möödumist saab tarbija liiku- mise korral valgustust taas lülitada. Hämarusnivoo seadistamine Sensor-lüliti soovitud rakendumisläve saab sujuvalt seadistada vahemikus umbes 2 lx kuni 1.000 lx. Tuvastuspiirkonna seadistamine Sensori tuvastuspiirkond on jagatud kolmeks tsooniks (joon. 6.1): – Igat kolme tsooni saab eraldi aktiveerida või inaktiveerida. – Iga kolme tsooni jaoks saab seadistada eraldi tööulatuse. Märkus Tuvastuspiirkonna seadmiseks on soovitatav valida lühim aeg. Märkus Tuvastuspiirkonna seadistamiseks ja päevavalguses talitlustesti tegemiseks peab hämaruse seadistus olema päevavalgusrežiimil. Bluetoothi võrguühendus (Bluetoothi võrk) Sensor-lüliti vastab Bluetoothi võrgu standardile. Seda saab ühendada kõikide toodetega, mis vasta- vad Bluetoothi võrgu standardile. Sensor-lüliti seadistamine toimub Steinel Connecti rakenduses. Sensor-lüliti ja Steinel Connecti raken- duse esmakordsel ühendusel salvestatakse nutite- lefonis või tahvelarvutis vastava võrgu võti. Võtme abil on välistatud lubamatu ligipääs sensoritele. Ligipääsu saamiseks täiendava nutitelefoni või tahvelarvuti kaudu tuleb võrgu võtit jagada.

7. Puhastamine ja hoolitsus

Elektrilöögi oht! Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

• Puhastage seadet ainult siis, kui see on kuiv. Materiaalsete kahjude oht! Valede puhastusvahendite tõttu võib seade kahjus- tada saada.

• Puhastage seadet pisut niisutatud lapiga ja ärge kasutage puhastusvahendeid.

8. Tõrgete kõrvaldamine

Pingeta seade. – Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.

• Vahetage rikkis kaitse välja. – Juhe katkenud.

• Lülitage võrgulüliti sisse.

• Kontrollige juhet pingetestriga. – Lühis võrgutoitejuhtmes.

• Kontrollige ühendusi Seade ei lülitu sisse. – Hämaruseseadistus valesti valitud.

• Seadistage uuesti rakendumisheledus. – Võrgulüliti VÄLJAS.

• Lülitage võrgulüliti sisse. – Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.

• Vahetage rikkis kaitse välja. – Tuvastuspiirkond on liiga väike või vale.

• Kontrollige ja justeerige tuvastuspiirkonda. Seade ei lülitu välja. – Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.

• Vajadusel piirake või muutke tuvastuspiirkonda. Seade lülitub soovimatult sisse. – Liikumine tuvastuspiirkonnas, nt loomade, puude või autode tõttu.

• Kontrollige tuvastuspiirkonda.

• Vajadusel piirake või muutke tuvastuspiirkonda. – Seade liigub nt tuuleiilide või tugeva saju tõttu.

• Paigaldage seade tugevale aluspinnale. Nutitelefonil või tahvelarvutil puudub ühendus seadmega. – Nutitelefon on seadmele liiga lähedal.

• Kaugus sensor-lülitist vähemalt 1,5 m. – Rakendus ei ühildu nutitelefoni või tahvelarvutiga.

• Kasutage mõnda teist nutitelefoni või tahvel- arvutit. – Rakenduse versioon ei ole ajakohane.

• Uuendage Steinel Connecti rakendust raken- duste veebipoes. Rakendusega puudub ühendus. – Kasutatavas nutitelefonis või tahvelarvutis ei ole võrgu võtit.

• Jagage võrgu võtit rakenduse kaudu.– 95 –

Elektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse.Ärge visake elektriseadmeid olmejäät-mete hulka!Ainult ELi riikidele:Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasu-tuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

10. Vastavusdeklaratsioon

Siinkohal kinnitab STEINEL GmbH, et sensor-lüliti IS 180 digi vastab direktiivile 2014/53/EL. ELi ühilduvusdeklaratsiooni täisteksti leiate alljärgne-valt internetiaadressilt: www.steinel.de

STEINELi toode on valmistatud suurima hooli-kusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. STEINEL annab garantii toote lait-matu kvaliteedi ja töökorras oleku kohta. Garantii-aeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvi-gadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asenda-takse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hooldu-se tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjel-duse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teenin-duspunkti.Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaa-mast järele. TOOTJA
