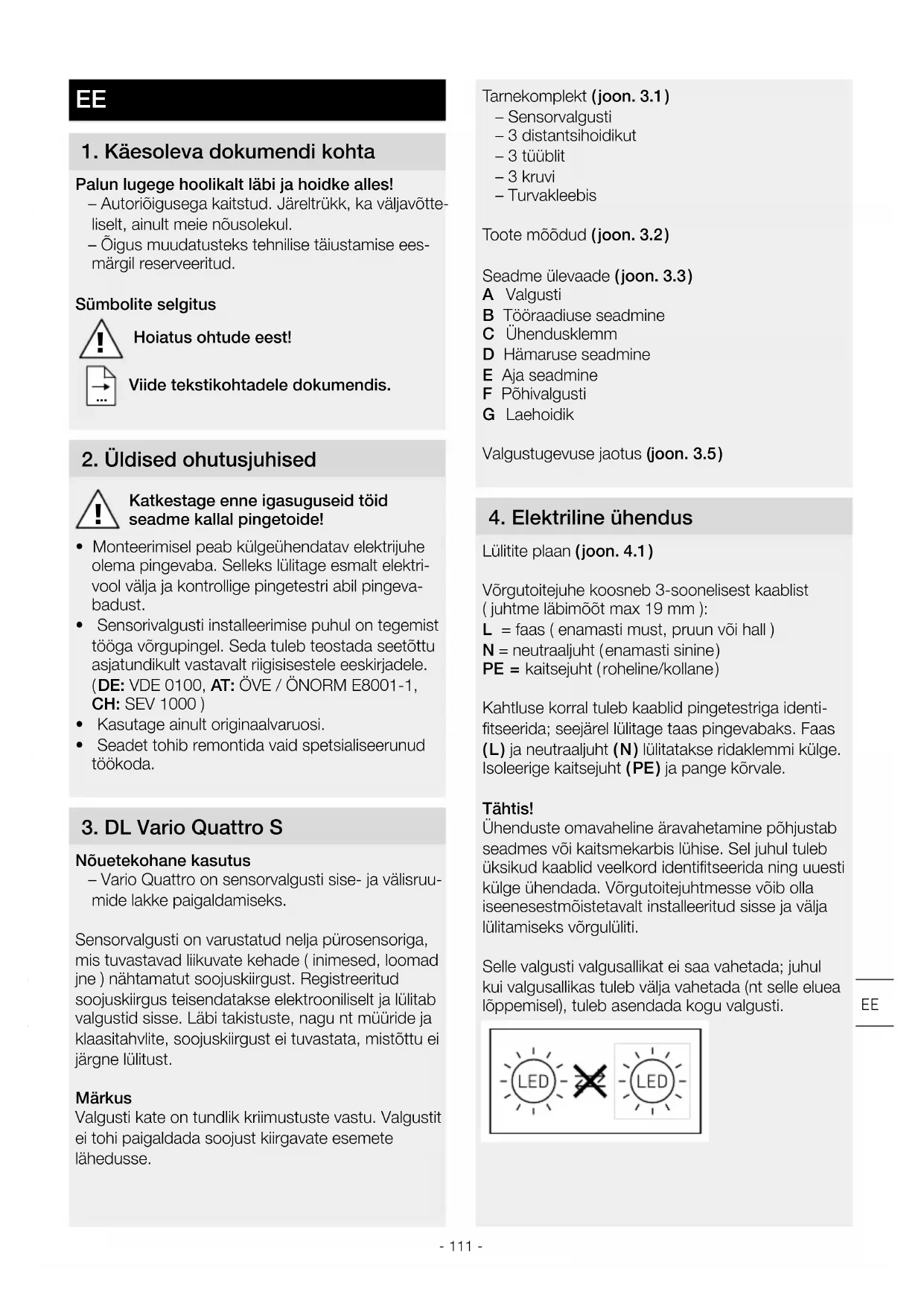

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte- liselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise ees- märgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektri- vool välja ja kontrollige pingetestri abil pingeva- badust.

• Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele. ( DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Kasutage ainult originaalvaruosi.

• Seadet tohib remontida vaid spetsialiseerunud töökoda.

3. DL Vario Quattro S

Nõuetekohane kasutus – Vario Quattro on sensorvalgusti sise- ja välisruu- mide lakke paigaldamiseks. Sensorvalgusti on varustatud nelja pürosensoriga, mis tuvastavad liikuvate kehade ( inimesed, loomad jne ) nähtamatut soojuskiirgust. Registreeritud soojuskiirgus teisendatakse elektrooniliselt ja lülitab valgustid sisse. Läbi takistuste, nagu nt müüride ja klaasitahvlite, soojuskiirgust ei tuvastata, mistõttu ei järgne lülitust. Märkus Valgusti kate on tundlik kriimustuste vastu. Valgustit ei tohi paigaldada soojust kiirgavate esemete lähedusse.

Tarnekomplekt ( joon. 31 ) – Sensorvalgusti – 3 distantsihoidikut – 3 tüüblit – 3 kruvi – Turvakleebis Toote mõõdud ( joon. 32 ) Seadme ülevaade ( joon. 33 ) A Valgusti B Tööraadiuse seadmine C Ühendusklemm D Hämaruse seadmine E Aja seadmine F Põhivalgusti G Laehoidik Valgustugevuse jaotus (joon35 )

4. Elektriline ühendus

Lülitite plaan ( joon. 4.1 ) Võrgutoitejuhe koosneb 3-soonelisest kaablist ( juhtme läbimõõt max 19 mm ): L = faas ( enamasti must, pruun või hall ) N = neutraaljuht ( enamasti sinine ) PE = kaitsejuht ( roheline/kollane ) Kahtluse korral tuleb kaablid pingetestriga identi- fitseerida; seejärel lülitage taas pingevabaks. Faas ( L ) ja neutraaljuht ( N ) lülitatakse ridaklemmi külge. Isoleerige kaitsejuht ( PE ) ja pange kõrvale. Tähtis! Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti.- 112 - Aja seadmine ( öine tööaeg ) ( joon. 62/E ) Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 30 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse väljalülitusviivituse viiteaeg iga tuvastatud liikumise korral uuesti. Märkus Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks kat- kestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimi- sel soovitatakse seadistada lühim aeg. Põhivalgusti (joon 62/F ) Põhivalgustusfunktsioon võimaldab valgustamist u 10% valgustusvõimsusega, kui on saavutatud seadistatud heledusväärtus. Tulede soovitud põhivalgust saab seadistada neljaastmeliselt: – VÄLJA – 10 min pärast seadistatud aja möödumist – 30 min pärast seadistatud aja möödumist – kogu öö Põhivalgustus lülitub iga tund välja, et mõõta ümbritsevat valgust. Pärast mõnda aega lülitub põhivalgustus uuesti sisse. Pideva valgustuse funktsioon Kui võrgutoitejuhtmesse monteeritakse valikuline võrgulüliti, siis on peale lihtsa sisse- ja väljalülitamise võimalikud ka järgmised funktsioonid. Pidevvalgustusrežiim (joon 63)

1) Pidevvalgustuse sisselülitamine:

lüliti 2×VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsivalgustusele. Seejärel läheb see automaatselt sensorirežiimile tagasi.

2) Pidevvalgustuse väljalülitamine:

lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile. Tähtis! Lülitamine peab toimuma vahemikus 0,2–1 s. Tööraadiuse seadistamine Tööraadiust saab nelja seaderegulaatori abil seadis- tada sujuvalt kolmes suunas üksteisest sõltumatult 2-8 m. Seaderegulaatori ( joon. 64 ) abil seadista- takse tuvastusalad. Tuvastusskeem ( joon 65 ) Varjutatud alad näitavad piirkondi, mida saab individuaalse tööraadiuse seadistamise abil peita. ( joon. 66 )

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Valige tööraadiust ja liikumise tuvastamist arves- se võttes sobiv montaažikoht

• Sensorvalgusti lakke paigaldamisel tuleb silmas pidada, et see kinnitataks raputuskindlalt. Montaažisammud

• Lülitage voolutoide välja ( joon. 4.1 )

• Märkige puuravad ( joon. 51 )

• Puurige avad ja pange tüüblid sisse ( joon. 52 )

• Süvispaigaldatavate juhtmetega paigaldamine ( joon. 53 )

• Pindpaigaldatavate juhtmetega paigaldamine ( joon. 54 )

• Ühendage ühenduskaabel külge ( joon. 55 )

• Teostage seaded ➔ "6. Funktsioon"

• Turvakleebise vahetamine ( joon. 56 )

• Pistikühenduse ühendamine ( joon. 57 )

• Valgusti seadistamine ( joon. 58 )

• Lülitage voolutoide sisse ( joon. 58 )

Tehaseseadistused: Hämaruse seadmine: 1000 lx Aja seadmine: 5 sekundit Põhivalgustus: VÄLJA LÜLITATUD Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Võr- gulülitiga kasutuselevõtu korral lülituvad valgustid paikamõõtmisfaasiks pärast umbes 30 sekundit välja ja on seejärel sensorirežiimi jaoks aktiivsed. Võrgulüliti uuesti vajutamine pole vajalik. Seaderegulaatori funktsioonid ( joon. 61 ) Hämaruse seadmine ( rakendumislävi ) ( joon. 62/D ) Valgustil soovitud rakendumisläve saab u 2–1000 lx vahemikus sujuvalt seadistada. – Seadistusregulaatori asend = päevavalgus- režiim ( valgustusest sõltumatu ) – Seaderegulaatori asend = hämarusrežiim ( u 2 lx ) Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema.EE - 113 -Tööraadiuse tuvastamise tabelSeadedPaigalduskõrgus 2,5 mradiaalne tangentsiaalne1 2,4 m×2,4 m 4 m×4 m2 3,2 m×3,2 m 6 m×6 m3 3,6 m×3,6 m 7,3 m×7,3 m4 4 m×4 m 8,6 m×8,6 m5 4,4 m×4,4 m 10,2 m×10,2 m6 5 m×5 m 12,6 m×12,6 m7 6 m×6 m 15,7 m×15,7 m8 6 m×6 m 16 m×16 mSeadedPaigalduskõrgus 2,8 mradiaalne tangentsiaalne1 3 m×3 m 5,4 m×5,4 m2 3,4 m×3,4 m 6,4 m×6,4 m3 3,8 m×3,8 m 7,5 m×7,5 m4 4,4 m×4,4 m 8,8 m×8,8 m5 5,4 m×5,4 m 10,4 m×10,4 m6 5,6 m×5,6 m 13,1 m×13,1 m7 6 m×6 m 17 m×17 m8 6 m×6 m 17,3 m×17,3 mSeadedPaigalduskõrgus 3,0 mradiaalne tangentsiaalne1 3,4 m×3,4 m 6,2 m×6,2 m2 3,6 m×3,6 m 6,6 m×6,6 m3 4 m×4 m 7,7 m×7,7 m4 4,8 m×4,8 m 9 m×9 m5 6 m×6 m 10,6 m×10,6 m6 6 m×6 m 13,4 m×13,4 m7 6 m×6 m 17,9 m×17,9 m8 6 m×6 m 18,1 m×18,1 m

SeadedPaigalduskõrgus 6,0 mradiaalne tangentsiaalne1 5,7 m×5,7 m 11 m×11 m2 6 m×6 m 11,7 m×11,7 m3 6,7 m×6,7 m 13,6 m×13,6 m4 8 m×8 m 16 m×16 m5 10 m×10 m 18,7 m×18,7 m6 10 m×10 m 23,8 m×23,8 m7 10 m×10 m 31,7 m×31,7 m8 10 m×10 m 32 m×32 m7. HoolitsusValgusteid saab määrdumise korral puhastada niiske lapiga ( ilma puhastusvahendita ). Tähtis! Juhtimisseade ei ole vahetatav.8. UtiliseerimineElektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikidele:Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasu-tuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.9. Tootja garantiiSteineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kont-rolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tule-nevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osan-damata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.Remonditeenus:Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele. TOOTJA

=82 Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60 000 h VärvikonsistentsSDCM Algväärtus: 3 Valgustugevuse jaotus LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensortehnika PIR, 4 pürosensorit Jälgitav ala 360° Tuvastusraadius 16×16 m tuvastuspiirkond 2,50 m paigalduskõrguse korral, mida saab vähendada 4×4 m suuruseks piirkonnaks Aja seadmine 5s - 30min Hämarusnivoo seadistamine 2-1 000 lx Põhivalgustusfunktsioon Väljas, 10 min, 30 min, kogu öö Kaitseliik IP54 Kaitseklass II Löögikindlus IK07 Keskkonnatemperatuur -20 kuni +35 °C Tehniline dokumentatsioon aadressil www.steinel.de Energiatõhususe klass Selles tootes on energiatõhususklassi D valgusallikas.EE

Rike Põhjus Abi Sensorvalgustil puudub pinge ■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki ■ Lühis võrgutoitejuhtmes ■ Võimalik olemasolev võrgulüliti väljas ■ Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga ■ Kontrollige ühendusi ■ Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse ■ Hämaruseseadistus valesti valitud ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud ■ Seadistage uuesti ■ Lülitage sisse ■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda Sensorvalgusti lülitub ilma nähtava liikumiseta sisse ■ Valgusti pole paigaldatud liikumis- kindlalt ■ Liikumine toimus, kuid vaatleja ei tuvastanud seda ( liikumine seina taga, väikese objekti liikumine valgusti vahetus läheduses jne ) ■ Monteerige korpus tugevasti külge ■ Kontrollige piirkonda Sensorvalgusti ei lülitu liikumi- sest hoolimata sisse ■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond ■ Hämaruseseadistus valesti valitud ■ Kontrollige piirkonda ■ Seadistage uuesti
