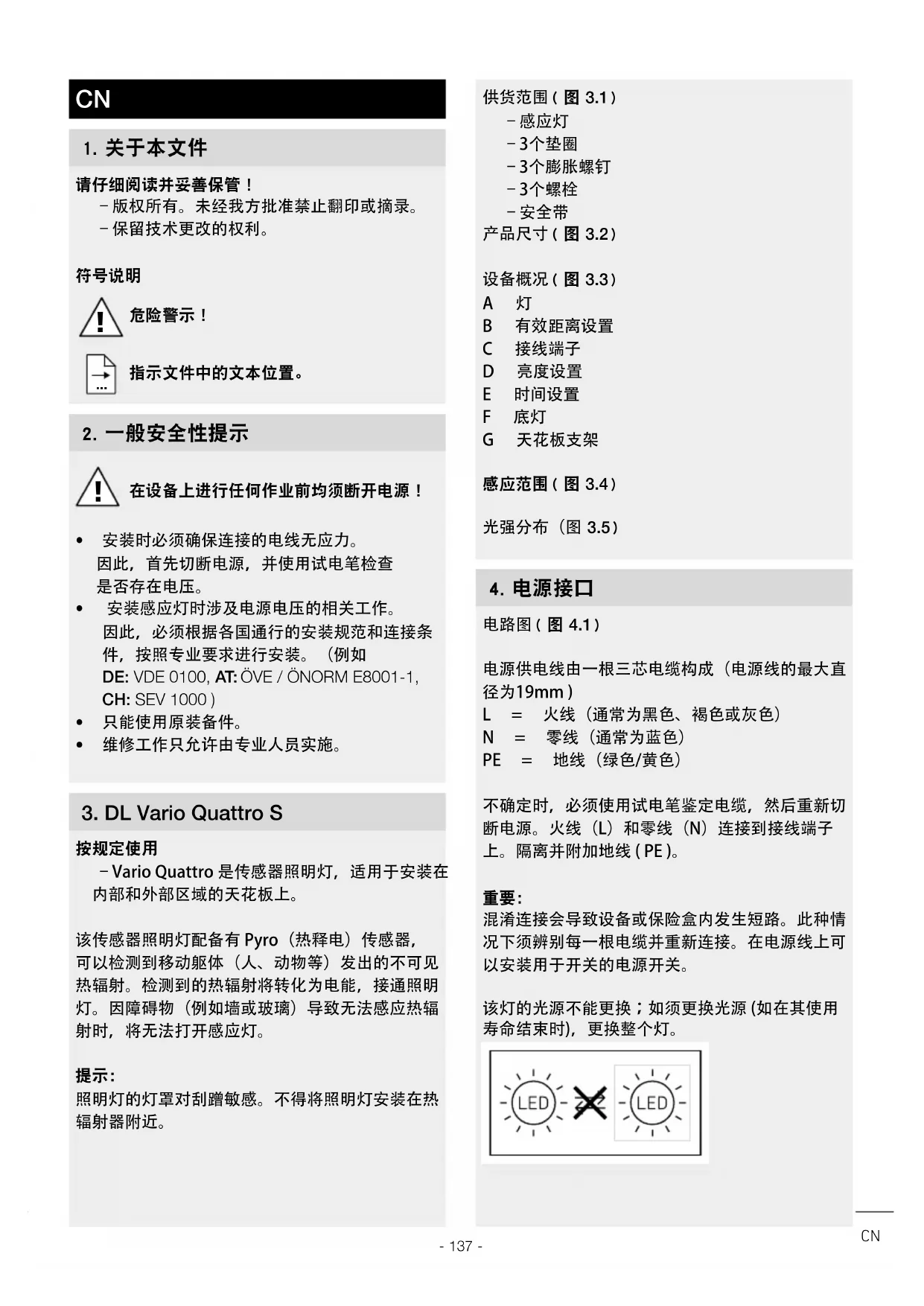

符号说明
危险警示！
指示文件中的文本位置。
2. 一般安全性提示
在设备上进行任何作业前均须断开电源！
- 安装时必须确保连接的电线无应力。
因此，首先切断电源，并使用试电笔检查是否存在电压。 - 安装感应灯时涉及电源电压的相关工作。
因此，必须根据各国通行的安装规范和连接条件，按照专业要求进行安装。（例如
DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) - 只能使用原装备件。
- 维修工作只允许由专业人员实施。
3. DL Vario Quattro S
按规定使用
- Vario Quattro 是传感器照明灯，适用于安装在内部和外部区域的天花板上。
该传感器照明灯配备有 Pyro（热释电）传感器，可以检测到移动躯体（人、动物等）发出的不可见热辐射。检测到的热辐射将转化为电能，接通照明灯。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。
提示：
照明灯的灯罩对刮蹭敏感。不得将照明灯安装在热辐射器附近。
供货范围（图 3.1）
- 感应灯
-3个垫圈 - 3个膨胀螺钉
-3个螺栓 - 安全带
产品尺寸（图 3.2）
设备概况（图 3.3）
A 灯
B 有效距离设置
C 接线端子
D 亮度设置
E 时间设置
F 底灯
G 天花板支架
感应范围（图 3.4）
光强分布（图 3.5）
4. 电源接口
电路图（图 4.1）
电源供电线由一根三芯电缆构成（电源线的最大直径为19mm）
L = 火线（通常为黑色、褐色或灰色）
N = 零线（通常为蓝色）
PE = 地线（绿色/黄色）
不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。火线（L）和零线（N）连接到接线端子上。隔离并附加地线（PE）。
重要：
混淆连接会导致设备或保险盒内发生短路。此种情况下须辨别每一根电缆并重新连接。在电源线上可以安装用于开关的电源开关。
该灯的光源不能更换；如须更换光源(如在其使用寿命结束时)，更换整个灯。
- 检查所有构件是否受损。
- 损坏时禁止使用产品
- 在考虑有效距离和探测到运动的情况下选择合适的装配地点
- 安装传感器照明灯的灯罩时需注意，将灯罩固定以防震动。
安装步骤
- 切断供电(图 4.1)
- 标记钻孔（图 5.1）
- 钻孔和放入膨胀螺栓(图 5.2)
- 暗装引线安装(图 5.3)
- 明装引线安装(图 5.4)
- 连接接线电缆(图 5.5)
- 进行设置 "6. 功能"
- 挂入安全带(图 5.6)
- 连接插拔连接头（图 5.7）
- 放上照明灯(图 5.8)
- 启动供电(图 5.8)
6. 功能
出厂设置： 亮度设置：1000 Lux
时间设置：5秒钟
底灯：关
该壳体安装完毕并连接电源线后，感应灯即可使用。手动调试时，在30秒后通过电源开关将灯关闭以进入测量阶段，随后针对传感器模式激活。无需重新操作电源开关。
功能设置调节器（图 6.1）
亮度设置（响应阈值）（图 6.2/D）
灯具所需的响应阈值可在2至1000 Lux之间进行无级调节。
- 设置调节器调和 = 日光运行（与亮度无关）
- 设置调节器调到 = 暗光运行（大约2Lux）
设置感应范围以及在日光下进行功能测试时调节器须处于
时间设置（跟踪时间）（图 6.2/E）
灯具的所需照明时长可在约 5 秒到 30 分钟之间进行无级调节。通过此时间结束前每次探测到的运动重新开始延迟断开的跟踪时间。
说明: 每次关闭灯后, 新的移动感应会中断约1秒钟。该时间结束后, 感应灯仅在感应到移动时亮起。设置感应范围和进行功能测试时, 建议设置最短时间。
底灯（图 6.2/F）
当达到设定的亮度值时，底灯功能以约 10% 的光效率进行照明。
所需照明灯的底灯亮度可以在四个档位间调节：-关闭
- 设置时间结束后 10 分钟
- 设置时间结束后 30 分钟
- 整夜
底灯每小时关闭一次，以便测量环境亮度。短暂关闭后底灯重新开启。
长亮功能
如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：
长亮灯模式（图6.3）
1) 打开长亮灯：
开关关闭并打开2次。将灯设置为4小时的长亮灯。然后灯将重新自动切换至传感器模式
2) 关闭长亮灯：
开关关闭并打开 1 次。灯关闭或切换至感应器模式。
重要：
必须在 0.2 至 1 秒的范围内执行开启过程。
有效距离设置
有效距离可以通过四个调节器分别在四根轴上在2 m 和 8 m 之间进行无级调节。可以通过调节器（图 6.4）设置检测范围。
探测曲线图（图 6.5）
阴影区域可以通过个性化有效距离设置隐藏起来。 (图 6.6)
有效距离范围表格
| 设置 | 安装高度 2.5m | |
| 径向 切线方向 | ||
| 1 | 1 m × 1 m 2 | m × 2 m |
| 2 | 1.2 m × 1.2 m | 2 m × 2 m |
| 3 | 1.6 m × 1.6 m | 3 m × 3 m |
| 4 | 1.8 m × 1.6 m | 3.8 m × 3.8 m |
| 5 | 2 m × 2 m 4 | 7 m × 4.7 m |
| 6 | 2.2 m × 2.2 m | 5.8 m × 5.8 m |
| 7 | 2.5 m × 2.5 m | 7.5 m × 7.5 m |
| 8 | 3 m × 3 m 9 | 8 m × 9.8 m |
| 设置 | 安装高度 2.8m | |
| 径向 切线方向 | ||
| 1 | 1.2 m × 1.2 m | 2 m × 2 m |
| 2 | 1.5 m × 1.5 m | 2.7 m × 2.7 m |
| 3 | 1.7 m × 1.7 m | 3.2 m × 3.2 m |
| 4 | 1.9 m × 1.9 m | 3.9 m × 3.9 m |
| 5 | 2.2 m × 2.2 m | 4.8 m × 4.8 m |
| 6 | 2.7 m × 2.7 m | 5.9 m × 5.9 m |
| 7 | 2.8 m × 2.8 m | 7.8 m × 7.8 m |
| 8 | 3 m × 3 m | 10.6 m × 10.6 m |
| 设置 | 安装高度 3.0m | |
| 径向 切线方向 | ||
| 1 | 1.4 m × 1.4 m | 2 m × 2 m |
| 2 | 1.7 m × 1.7 m | 3.1 m × 3.1 m |
| 3 | 1.8 m × 1.8 m | 3.3 m × 3.3 m |
| 4 | 2 m × 2 m | 4 m × 4 m |
| 5 | 2.4 m × 2.4 m | 4.9 m × 4.9 m |
| 6 | 3 m × 3 m | 6 m × 6 m |
| 7 | 3 m × 3 m | 8 m × 8 m |
| 8 | 3 m × 3 m | 11.2 m × 11.2 m |
| 设置 | 安装高度 6.0m | |
| 径向 切线方向 | ||
| 1 | 2.3 m × 2.3 m | 3.5 m × 3.5 m |
| 2 | 2.8 m × 2.8 m | 5.5 m × 5.5 m |
| 3 | 3 m × 3 m | 5.8 m × 5.8 m |
| 4 | 3.3 m × 3.3 m | 7.1 m × 7.1 m |
| 5 | 4 m × 4 m | 8.7 m × 8.7 m |
| 6 | 5 m × 5 m | 10.6 m × 10.6 m |
| 7 | 5 m × 5 m | 14.2 m × 14.2 m |
| 8 | 5 m × 5 m | 19.8 m × 19.8 m |
7. 保养
照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。
重要信息：操作设备无法更换。
电子设备、附件和包装应根据环保要求寻求再次利用。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
9. 制造商担保
该产品系施特朗-精心研发制造, 已根据有效规定通过了功能性及安全性审核, 并进行了抽样检查. 施特朗保证其产品性能和功能完好. 质保期为 36 个月, 自消费者购买日起计算. 材料或生产错误导致的产品缺陷由我方负责排除, 质保服务 (通过维修或是更换缺陷部件解决) 将由我方决定. 耗材损失, 未正确使用及保养造成的损失和损坏未包含在质保范围内. 外购物品上持续出现的发展性损坏亦不属于质保服务范畴.
仅当将未拆卸的设备连同简要的故障说明,收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时,才能享受质保.
维修服务：
质保期已经到期或缺陷不在质保范围内的产品, 可向就近服务站咨询维修事宜.
3年厂商质保
10. 技术参数
尺寸 ( × T ) 310 × 69 mm
电源电压 220-240 V 50/60 Hz
功率消耗 (P_on) 9.80W
光通量（360°） 1,000 lm
能效 102 lm/W
传感器待机 ( P_sb ) 0.42 W
色温 3,000 K（暖白光）
显色指数 R a=82
平均额定使用寿命 L70B50 在 25° C 时：>60,000 小时
SDCM的颜色一致性 初始值：3
光强分布
传感器技术 PIR, 4 焦酚
感应范围 360°
感应有效距离 安装高度为 2.5 m 时，感应面积为 16 × 16 m， 面积可减少为 4 × 4 m
时间设置 5 s - 30 min
亮度设置 2-1,000 Lux
底灯功能 关，10分钟，30分钟，整晚
保护形式 IP 54
防护等级 Ⅱ
冲击强度 IK07
环境温度 -20 至 +35°C
查看技术文档请登录 www.stinel.de
能效等级 本产品具备一个能效等级为“D”的光源。
11. 运行故障
故障 原因 补救办法
| 感应灯无电压 | ■保险丝已熔断,未接通,断线 | ■接通、更换保险丝;打开电源开关;使用试电笔检查电线 |
| ■电源供电线上短路 | ■检查接头 | |
| ■关断可能存在的电源开关 | ■接通电源开关 | |
| 感应灯无法打开 | ■亮度设置选择错误 | ■重新设置 |
| ■电源开关断开 | ■接通 | |
| ■保险丝已熔断 | ■接通、更换保险丝,必要时检查接头 | |
| 感应灯无法关闭 | ■在探测范围内存在持续运动 | ■检查探测区域 |
| 未检测到移动,但感应灯打开 | ■灯未牢固安装 | ■灯罩固定 |
| ■存在运动物体,但感应器未发现(如墙后的移动,靠近灯的小物体的移动等) | ■检查探测区域 | |
| 发生移动,但感应灯无法打开 | ■为将干扰降低到最低限度而抑制了快速运动或者探测范围设置得太小 | ■检查探测区域 |
| ■亮度设置选择错误 | ■重新设置 |
