MODE D'EMPLOI DL Vario Quattro LED STEINEL

max Ø 16 m 2,5 m max 2,5 m 2 m

max Ø 16 m 2,5 m max 2,5 m 2 m

max Ø 16 m 2,5 m max 2,5 m 2 m

max Ø 16 m 2,5 m max 2,5 m 2 m

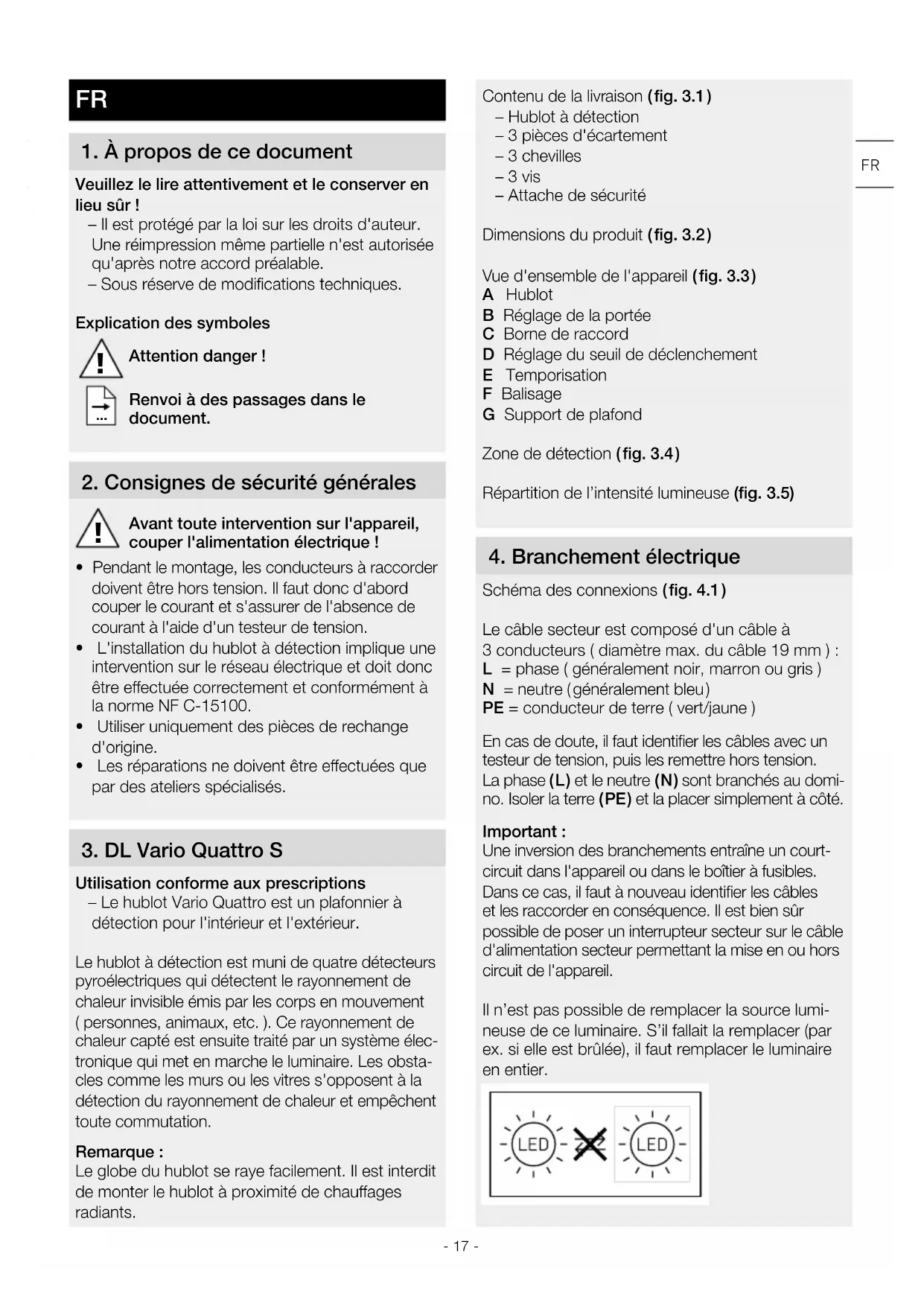

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

• L'installation du hublot à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100.

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

3. DL Vario Quattro S

Utilisation conforme aux prescriptions – Le hublot Vario Quattro est un plafonnier à détection pour l'intérieur et l'extérieur. Le hublot à détection est muni de quatre détecteurs pyroélectriques qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement ( personnes, animaux, etc. ). Ce rayonnement de chaleur capté est ensuite traité par un système élec- tronique qui met en marche le luminaire. Les obsta- cles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Remarque : Le globe du hublot se raye facilement. Il est interdit de monter le hublot à proximité de chauages radiants.

Contenu de la livraison ( fig. 31 ) – Hublot à détection – 3 pièces d'écartement – 3 chevilles – 3 vis – Attache de sécurité Dimensions du produit ( fig. 32 ) Vue d'ensemble de l'appareil ( fig. 33 ) A Hublot B Réglage de la portée C Borne de raccord D Réglage du seuil de déclenchement E Temporisation F Balisage G Support de plafond Zone de détection ( fig. 34 ) Répartition de l’intensité lumineuse (fig. 35)

4. Branchement électrique

Schéma des connexions ( fig. 4.1 ) Le câble secteur est composé d'un câble à 3 conducteurs ( diamètre max. du câble 19 mm ) : L = phase ( généralement noir, marron ou gris ) N = neutre ( généralement bleu ) PE = conducteur de terre ( vert/jaune ) En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase ( L ) et le neutre ( N ) sont branchés au domi- no. Isoler la terre ( PE ) et la placer simplement à côté. Important : Une inversion des branchements entraîne un court- circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. Il n’est pas possible de remplacer la source lumi- neuse de ce luminaire. S’il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.- 18 - Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur

Temporisation ( durée de post-fonctionnement ) ( fig. 62/E ) La durée d'éclairage souhaitée du hublot est réglable progressivement d'environ 5 s à 30 min au maximum. La minuterie de la temporisation de l'extinction redémarre à chaque détection de mouvement avant la fin de cette durée. Remarque : Après chaque extinction du hublot, la détection du mouvement est interrompue pendant 1seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le hublot peut à nouveau enclencher l'éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte. Balisage (Fig62/F ) La fonction balisage permet un éclairage à une puissance lumineuse d’env. 10 % lorsque le niveau de luminosité réglé est atteint. Il est possible de régler sur quatre niveaux l’intensi- té du balisage souhaitée du hublot : – ARRÊT – 10 minutes une fois la durée programmée écoulée – 30 minutes une fois la durée programmée écoulée – toute la nuit Le balisage s’éteint toute les heures pour mesurer la luminosité ambiante. Le balisage se rallume après un court instant. Fonction de marche forcée Si un interrupteur principal est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes : Mode marche forcée (fig 63)

1) Allumer la marche forcée :

Actionner l'interrupteur 2×ARRÊT et MARCHE. Le luminaire s'allume pour 4 heures en marche forcée. Il repasse ensuite automatiquement en mode détection.

2) Éteindre la marche forcée :

Actionner l'interrupteur 1×ARRÊT et MARCHE. Le luminaire s'éteint ou passe en mode détection. Important : les commutations doivent être exécutées en l'espace de 0,2 à 1 seconde.

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.

• Lors du montage au plafond du hublot à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations. Étapes de montage

• Couper l'alimentation électrique ( fig.4.1 )

• Marquer l'emplacement des trous ( fig. 51 )

• Percer les trous, puis introduire les chevilles ( fig. 52 )

• Montage en cas de câble d'alimentation encastré ( fig. 53 )

• Montage en cas de câble d'alimentation en saillie ( fig. 54 )

• Brancher les câbles de raccordement ( fig. 55 )

• Procéder aux réglages ➔ « 6.Fonctions »

• Accrocher l'attache de sécurité ( fig. 56 )

• Brancher le connecteur enfichable ( fig. 57 )

• Mettre le hublot en place ( fig. 58 )

• Mettre l'appareil sous tension ( fig. 58 )

Réglages eectués en usine : Réglage du seuil de déclenchement : 1000 lx Temporisation : 5 secondes Balisage : DÉSACTIVÉ Après avoir monté le boîtier et eectué le branche- ment au secteur, vous pouvez mettre le hublot à détection en service. Lors d'une mise en service manuelle du hublot par le biais de l'interrupteur principal, il s'éteint après env. 30 secondes pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas néces- saire d'actionner à nouveau l'interrupteur principal. Fonctions du bouton de réglage ( fig. 61 ) Réglage du seuil de déclenchement ( seuil de réaction ) ( fig. 62/D ) Le seuil de déclenchement souhaité du hublot peut être réglé progressivement d'env. 2 à 1000 lx. – Bouton de réglage positionné sur

fonctionnement diurne ( indépendamment de la luminosité ) – Bouton de réglage positionné sur = fonction- nement nocturne ( env. 2 lx )FR

Réglage de la portée Les quatre boutons de réglage permettent de régler la portée progressivement de 2 à 8 m sur quatre axes indépendamment l'un de l'autre. Les boutons de réglage ( fig. 64) permettent de régler la portée du détecteur. Diagramme de détection ( fig. 65 ) Les zones hachurées indiquent les surfaces pouvant être masquées par le réglage individuel de la portée. ( fig.66 ) Tableau de la détection de la portée Réglage Hauteur d'installation 2,5 m radiale tangentielle 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Réglage Hauteur d'installation 2,8 m radiale tangentielle 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Réglage Hauteur d'installation 3,0 m radiale tangentielle 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

Si le hublot se salit, on le nettoiera avec un chion humide ( ne pas utiliser de détergent ). Important : il n’est pas possible de remplacer l’appareil.

Les appareils électriques, lesaccessoireset les emballages doivent êtresoumis à un recyclage respectueux de l'environnement. Ne jetez pas les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l'UE : Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfairel'objetd'un recyclage écologique.- 20 -

9. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irré- prochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de ma- tière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte. Les dommages consécutifs causés à d’autres ob- jets sont exclus de la garantie. La garantie ne s'applique que si l’appareil non démonté est retourné à la station de service après- vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur. Service de réparation : Une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une remise en état de l'appareil est possible.

10 Caractéristiques techniques Dimensions (Ø x P) Ø 310×69 mm Tension du réseau 220-240V 50/60Hz Puissance absorbée (P

) 9,80W Flux lumineux (360°) 1 000lm Efficacité 102Im/W Mode veille détecteur (P

) 0,42W Température de couleur 3 000 K ( blanc chaud ) Indice de rendu des couleurs IRC=82 Durée de vie moyenne de calcul L70B50 à 25°C: > 60 000h Uniformité des couleursSDCM Valeur initiale : 3 Répartition de l’intensité lumineuse LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Technique de détection PIR, 4 pyrodétecteurs Zones de détection 360° Portée du détecteur surface de détection de 16×16 m à une hauteur de montage de 2,50 m, réduction possible à une surface de 4×4 m Temporisation de 5 s à 30 min Réglage du seuil de déclenchement de 2 à 1 000 lx Fonction Balisage arrêt, 10 min, 30 min, toute la nuit Indice de protection IP54 Classe de protection II Résistance aux chocs IK07 Température ambiante de -20 à +35 °C Documentation technique sur le site Internetwww.steinel.de Classe d'efficacité énergétique Ce produit contient une source de classe d’efficacité énergétique « D ».- 22 -

11. Dysfonctionnements

Problème Cause Solution Le hublot à détection n'est pas sous tension ■ Fusible sauté, appareil hors circuit, câble coupé ■ Court-circuit dans le câble secteur ■ Interrupteur principal éventuellement présent en position arrêt ■ Enclencher le fusible, le remplacer ; mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension ■ Vérifier le branchement ■ Mettre l'interrupteur principal en circuit Le hublot à détection ne s'allume pas ■ Mauvais choix du réglage du seuil de déclenchement ■ Interrupteur principal en position ARRÊT ■ Fusible a sauté ■ Régler à nouveau ■ Mettre en circuit ■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branche- ment Le hublot à détection ne s'éteint pas ■ Mouvement continu dans la zone de détection ■ Contrôler la zone de détection Le hublot à détection s'allume sans mouvement décelable ■ Le hublot est mal fixé et bouge ■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur ( mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate du hublot etc. ) ■ Fixer solidement le boîtier ■ Contrôler la zone de détection Le hublot à détection ne s'allume pas malgré un mouvement ■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ■ Mauvais choix du réglage du seuil de déclenchement ■ Contrôler la zone de détection ■ Régler à nouveauNL
