BEDIENUNGSANLEITUNG DL Vario Quattro LED STEINEL

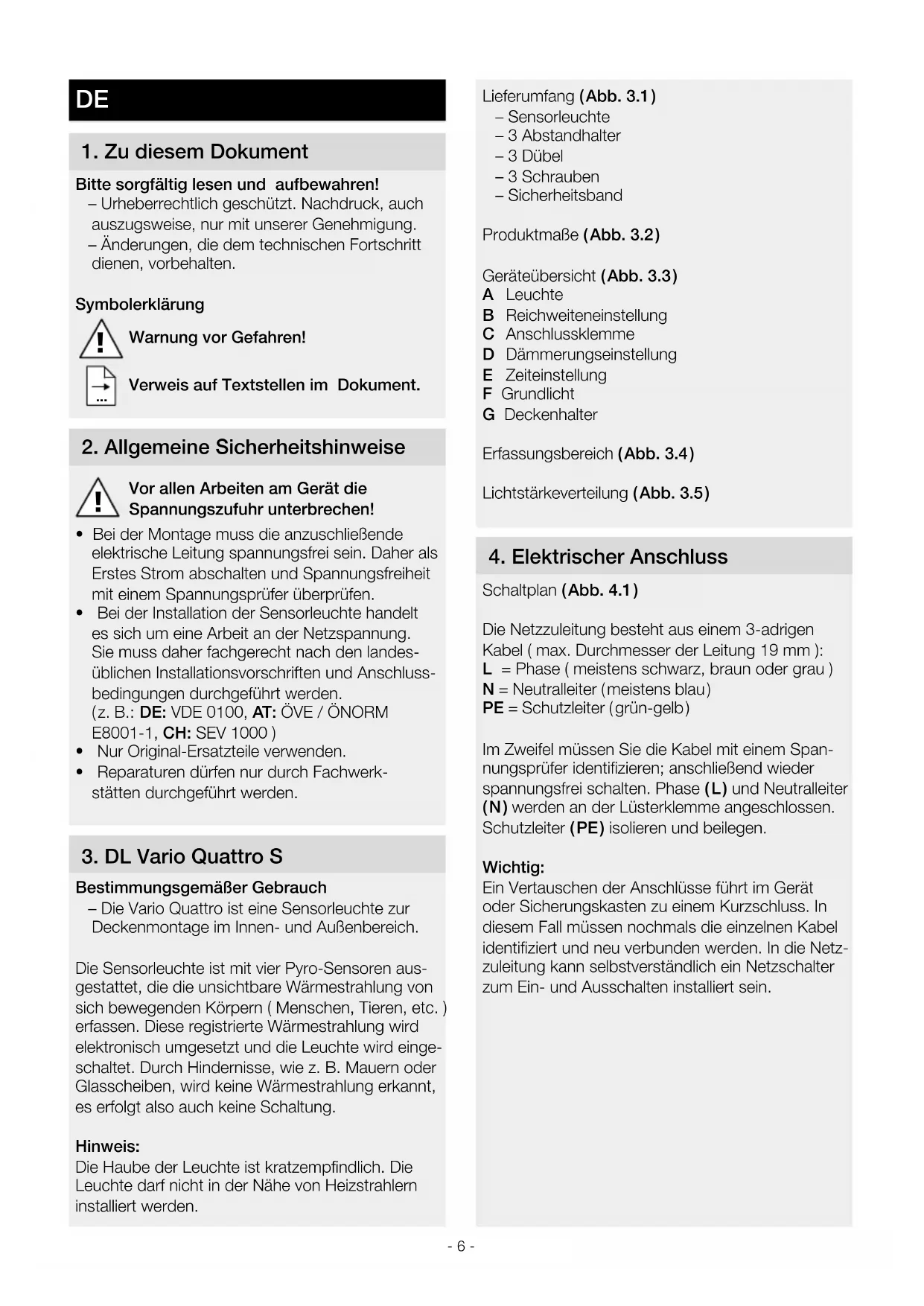

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landes- üblichen Installationsvorschriften und Anschluss- bedingungen durchgeführt werden. ( z. B.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerk- stätten durchgeführt werden.

3. DL Vario Quattro S

Bestimmungsgemäßer Gebrauch – Die Vario Quattro ist eine Sensorleuchte zur Deckenmontage im Innen- und Außenbereich. Die Sensorleuchte ist mit vier Pyro-Sensoren aus- gestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern ( Menschen, Tieren, etc. ) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt und die Leuchte wird einge- schaltet. Durch Hindernisse, wie z. B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Hinweis: Die Haube der Leuchte ist kratzempfindlich. Die Leuchte darf nicht in der Nähe von Heizstrahlern installiert werden.

Lieferumfang ( Abb.31 ) – Sensorleuchte – 3 Abstandhalter – 3 Dübel – 3 Schrauben – Sicherheitsband Produktmaße ( Abb.32 ) Geräteübersicht ( Abb.33 ) A Leuchte B Reichweiteneinstellung C Anschlussklemme D Dämmerungseinstellung E Zeiteinstellung F Grundlicht G Deckenhalter Erfassungsbereich ( Abb.34 ) Lichtstärkeverteilung ( Abb35 )

4. Elektrischer Anschluss

Schaltplan ( Abb.4.1 ) Die Netzzuleitung besteht aus einem 3-adrigen Kabel ( max. Durchmesser der Leitung 19mm ): L = Phase ( meistens schwarz, braun oder grau ) N = Neutralleiter ( meistens blau ) PE = Schutzleiter ( grün-gelb ) Im Zweifel müssen Sie die Kabel mit einem Span- nungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase ( L ) und Neutralleiter ( N ) werden an der Lüsterklemme angeschlossen. Schutzleiter ( PE ) isolieren und beilegen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten zu einem Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netz- zuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.DE

Dämmerungseinstellung ( Ansprechschwelle ) ( Abb.62/D ) Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1000Lux eingestellt werden. – Einstellregler auf gestellt = Tageslicht- betrieb ( helligkeitsunabhängig ) – Einstellregler auf gestellt = Dämmerungsbe- trieb ( ca. 2Lux ) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen. Zeiteinstellung ( Nachlaufzeit ) ( Abb.62/E ) Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 5Sekunden bis max. 30Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Nachlaufzeit der Ausschaltverzögerung erneut gestartet. Hinweis: Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Grundlicht ( Abb.62/F ) Die Grundlichtfunktion ermöglicht eine Beleuchtung mit ca. 10% der Lichtleistung, wenn der eingestellte Helligkeitswert erreicht wird. Das gewünschte Grundlicht der Leuchte kann in vier Stufen eingestellt werden: – AUS – 10Minuten nach Ablauf der eingestellten Zeit – 30Minuten nach Ablauf der eingestellten Zeit – ganze Nacht Das Grundlicht schaltet stündlich aus, um die Umgebungshelligkeit zu messen. Nach kurzer Zeit schaltet das Grundlicht wieder ein. Dauerlichtfunktion Wird ein optionaler Netzschalter in die Netzzulei- tung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss ( z.B. am Ende ihrer Lebensdauer ), ist die komplette Leuchte zu ersetzen.

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen

• geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung

• Bei der Deckenmontage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird. Montageschritte

• Stromversorgung abschalten ( Abb.4.1 )

• Bohrlöcher anzeichnen ( Abb.51 )

• Löcher bohren und Dübel einsetzen ( Abb.52 )

• Montage bei Zuleitung Unterputz ( Abb.53 )

• Montage bei Zuleitung Aufputz ( Abb.54 )

• Anschlusskabel anschließen ( Abb.55 )

• Einstellungen vornehmen ➔ "6.Funktion"

• Sicherungsband einhängen ( Abb.56 )

• Steckverbindung anschließen ( Abb.57 )

• Leuchte aufsetzen ( Abb.58 )

• Stromversorgung einschalten ( Abb.58 )

Werkseinstellungen: Dämmerungseinstellung: 1000Lux Zeiteinstellung: 5Sekunden Grundlicht: AUS Nachdem das Gehäuse montiert und der Netzan- schluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme über den Netzschalter schaltet die Leuchte für die Einmessphase nach ca. 30Sekun- den aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Netzschalters ist nicht erforderlich. Funktionen Einstellregler ( Abb.61 )- 8 - Dauerlichtbetrieb (Abb. 63)

1) Dauerlicht einschalten:

Schalter 2× AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1× AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgange müssen im Bereich von 0,2 bis 1Sekunde durchgeführt werden. Reichweiteneinstellung Die Reichweite lässt sich durch vier Einstellregler stufenlos von 2 bis 8m auf vier Achsen unabhän- ging voneinander einstellen. Mit den Einstellreglern ( Abb.64 ) wird die Erfassungsreichweite eingestellt. Erfassungsdiagramm ( Abb.65 ) Die schraerten Zonen zeigen die Bereiche, die durch individuelle Reichweiteneinstellung ausge- blendet werden können. ( Abb.66 ) Tabelle Reichweitenerfassung Einstellung Montagehöhe 2,5 m radial tangential 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Einstellung Montagehöhe 2,8 m radial tangential 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Einstellung Montagehöhe 3,0 m radial tangential 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch ( ohne Reinigungsmittel ) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zuge- führt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.DE

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzWir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel ( nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstat-tung des Kaufpreises ), die innerhalb der Garantie-zeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Hersteller-garantie lässt gesetzliche Gewährleistungsansprü-che, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebe-nen Leistungen gelten zusätzlich zu den gesetzli-chen Gewährleistungsansprüchen und beschrän-ken oder ersetzen diese nicht.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonsti-gen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge-brauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifika-tionen an dem Produkt eigenmächtig vorgenom-men wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Original- teile sind,• wenn Wartung und Pflege der Produkte nicht ent-sprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet wer-den. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Ver-träge über den internationalen Warenkauf ( CISG ).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufda-tums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewah-ren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

10. Technische Daten

Abmessungen (Ø×T) Ø 310×69 mm Netzspannung 220-240V 50/60Hz Leistungsaufnahme (P

) 0,42W Farbtemperatur 3.000 K ( warmweiß ) Farbwiedergabeindex R

=82 Mittlere Bemessungs- lebensdauer L70B50 bei 25°C: > 60.000Std. Farbkonsistenz SDCM Anfangswert: 3 Lichtstärkeverteilung LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensortechnik PIR, 4 Pyros Erfassungsbereich 360° Erfassungsreichweite 16 x 16 m Erfassungsfläche bei 2,50 m Montagehöhe, reduzierbar auf eine Fläche von 4×4 m Zeiteinstellung 5s - 30min Dämmerungseinstellung 2-1.000Lux Grundlichtfunktion Aus, 10 min, 30 min, ganze Nacht Schutzart IP54 Schutzklasse II Schlagfestigkeit IK07 Umgebungstemperatur -20bis +35°C Technische Dokumentation unter www.steinel.de Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „D“ .DE

Störung Ursache Abhilfe Sensorleuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss in der Netzzuleitung ■ evtl. vorhandener Netzschalter aus ■ Sicherung einschalten, tauschen, Netz schalter einschalten, Lei tung überprüfen mit Spannungsprüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten Sensorleuchte schaltet nicht ein ■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen evtl. Anschluss überprüfen Sensorleuchte schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich ■ Bereich kontrollieren Sensorleuchte schaltet ohne erkennbare Bewegung ein ■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt ( Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittel- barer Leuchtennähe etc. ) ■ Gehäuse fest montieren ■ Bereich kontrollieren Sensorleuchte schaltet trotz Bewegung nicht ein ■ schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt ■ Dämmerungseinstellung falsch gewählt ■ Bereich kontrollieren ■ neu einstellen

11. Betriebsstörungen- 12 -

• Kabel infällt montage ( bild53 )

• Utanpåliggande kabel ( bild54 )

• Anslut nätkabeln ( bild 55 )

11. Driftstörningar- 50 -

• Foretag indstillinger ➔ "6.Funktion"

11.运行故障STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact 110081317 08/2021 Technische Änderungen vorbehalten. / Subject to technical modification without notice.
