MANUALE UTENTE DL Vario Quattro LED STEINEL

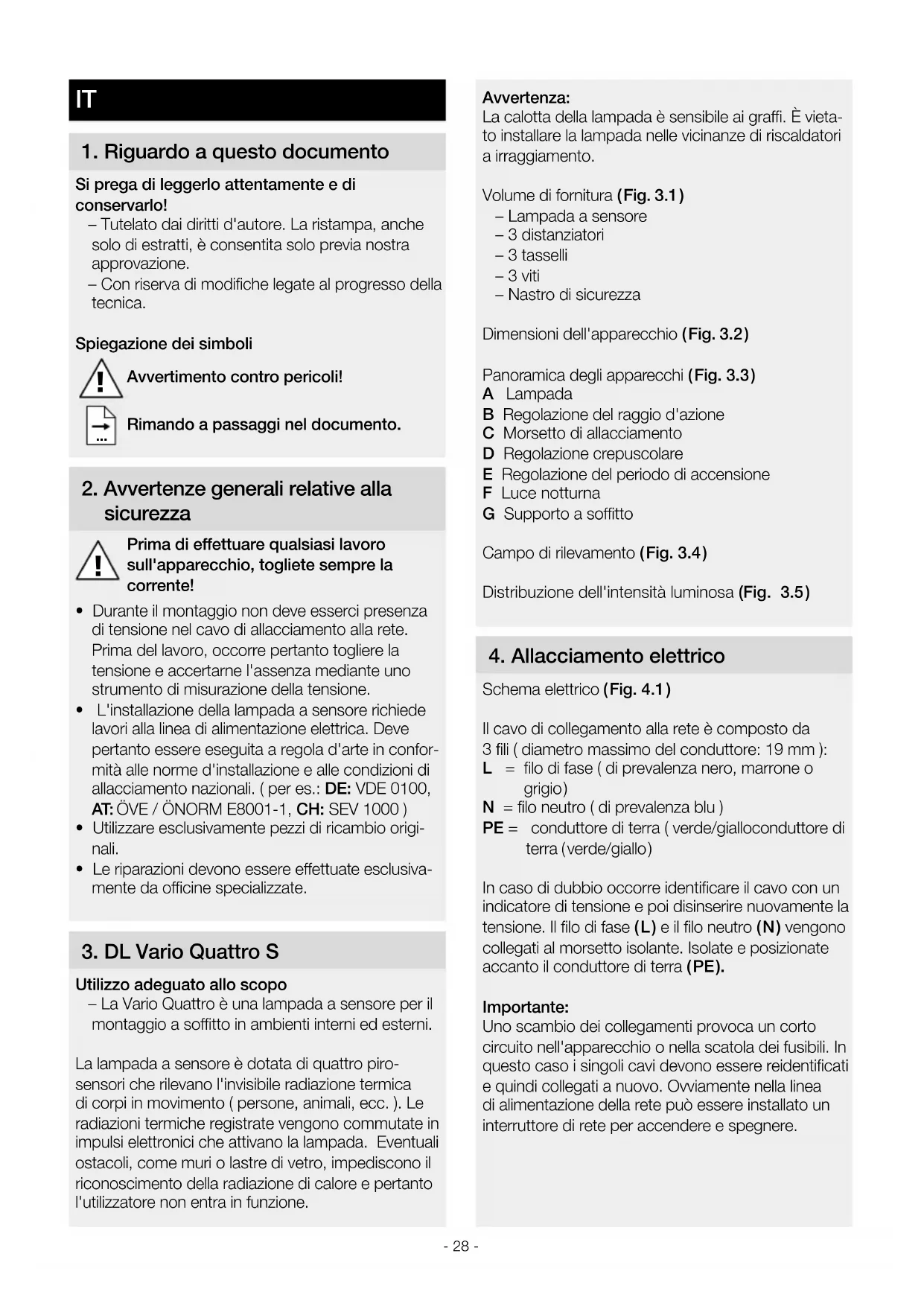

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla

sicurezza Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in confor- mità alle norme d'installazione e alle condizioni di allacciamento nazionali. ( per es.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Utilizzare esclusivamente pezzi di ricambio origi- nali.

• Le riparazioni devono essere eettuate esclusiva- mente da ocine specializzate.

3. DL Vario Quattro S

Utilizzo adeguato allo scopo – La Vario Quattro è una lampada a sensore per il montaggio a sotto in ambienti interni ed esterni. La lampada a sensore è dotata di quattro piro- sensori che rilevano l'invisibile radiazione termica di corpi in movimento ( persone, animali, ecc. ). Le radiazioni termiche registrate vengono commutate in impulsi elettronici che attivano la lampada. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione di calore e pertanto l'utilizzatore non entra in funzione.

Avvertenza: La calotta della lampada è sensibile ai gra. È vieta- to installare la lampada nelle vicinanze di riscaldatori a irraggiamento. Volume di fornitura ( Fig. 31 ) – Lampada a sensore – 3 distanziatori – 3 tasselli – 3 viti – Nastro di sicurezza Dimensioni dell'apparecchio ( Fig. 32 ) Panoramica degli apparecchi ( Fig. 33 ) A Lampada B Regolazione del raggio d'azione C Morsetto di allacciamento D Regolazione crepuscolare E Regolazione del periodo di accensione F Luce notturna G Supporto a sotto Campo di rilevamento ( Fig.34 ) Distribuzione dell'intensità luminosa (Fig35 )

4. Allacciamento elettrico

Schema elettrico ( Fig.4.1 ) Il cavo di collegamento alla rete è composto da 3 fili ( diametro massimo del conduttore: 19 mm ): L = filo di fase ( di prevalenza nero, marrone o grigio ) N = filo neutro ( di prevalenza blu ) PE = conduttore di terra ( verde/gialloconduttore di terra ( verde/giallo ) In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase ( L ) e il filo neutro ( N ) vengono collegati al morsetto isolante. Isolate e posizionate accanto il conduttore di terra ( PE ). Importante: Uno scambio dei collegamenti provoca un corto circuito nell'apparecchio o nella scatola dei fusibili. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.IT

Regolatore funzioni ( Fig. 61 ) Regolazione luce crepuscolare ( soglia d'intervento ) ( Fig. 62/D ) La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1000 Lux. – Regolatore impostato su = funzionamento con luce diurna ( indipendentemente dalla luminosità) – Regolatore impostato su = funzionamento con luce crepuscolare ( ca. 2 Lux ) Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Regolazione del periodo di accensione ( tempo di accensione ) ( Fig. 62/E ) Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione con- tinua da ca. 5 secondi a max. 30 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il tempo di accensione del ritardo dello spegnimento viene di nuovo avviato. Avvertenza: Ogni volta che viene spenta la lampada, il rilevamen- to di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo. Luce notturna (Fig62/F ) La funzione luce notturna consente un'illuminazio- ne con ca. il 10% della potenza luminosa quando viene raggiunto il valore di luminosità impostato. La luce notturna desiderata della lampada può essere impostata in quattro livelli. – OFF – 10 minuti dopo la scadenza del tempo impostato – 30 minuti dopo la scadenza del tempo impostato – Tutta la notte La luce notturna si spegne ogni ora per misurare la luminosità dell'ambiente. Dopo breve tempo la luce notturna si riaccende. Funzionamento con luce continua Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni: La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rileva- mento del movimento.

• Nel montaggio a sotto della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni. Fasi di montaggio

• Staccare l'alimentazione di corrente ( Fig. 4.1 )

• Segnate i punti in cui si eettueranno i fori ( Fig. 51 )

• Eettuate i fori e inserire i tasselli ( Fig. 52 )

• Montaggio nel caso di conduttore incassato ( Fig.53 )

• Montaggio nel caso di conduttore in superficie ( Fig.54 )

• Collegare il cavo di allacciamento ( Fig.55 )

• Eettuare le dovute regolazioni ➔ "6.Funzionamento"

• Agganciare il nastro di sicurezza ( Fig.56 )

• Allacciare il collegamento a innesto ( Fig. 57 )

• Applicare la lampada ( Fig. 58 )

• Attivare l'alimentazione di corrente ( Fig. 58 )

Impostazioni da parte del costruttore: Regolazione di luce crepuscolare: 1000 Lux Ritardo dello spegnimento: 5 secondi Luce notturna: OFF Dopo che l'apparecchio è stato montato completa- mente e l'allacciamento alla rete è stato eettuato, si può mettere in funzione la lampada a sensore. In caso di messa in funzione manualmente mediante l'interruttore di rete, la lampada si spegne dopo ca. 30 secondi per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore di rete.- 30 - Funzionamento a luce continua (Fig 63)

1) Accensione della luce continua:

Interruttore 2×OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce continua:

Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore. Importante: i comandi devono essere eseguiti entro 0,2-1 secondo. Regolazione del raggio d'azione Il raggio d'azione può essere regolato in continuo tramite quattro regolatori tra 2 e 8 m su quattro assi indipendentemente l'uno dall'altro. Con i regolatori ( Fig. 64 ) si imposta il raggio d'azione del rileva- mento massimo. Esempio di grafico di rilevamento ( Fig. 65 ) Le zone tratteggiate mostrano le aree che possono essere escluse tramite la regolazione individuale del raggio d'azione. ( Fig.66 ) Tabella campo di rilevamento Imposta- zione Altezza di montaggio 2,5 m radiale tangenziale 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Imposta- zione Altezza di montaggio 2,8 m radiale tangenziale 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Imposta- zione Altezza di montaggio 3,0 m radiale tangenziale 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

In caso di imbrattamento si può pulire la lampada con un panno umido ( senza impiegare detergenti ). Importante: l'alimentatore non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imbal- laggio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettate gli apparecchi elettrici assieme ai rifiuti domestici! Solo per paesi UE: Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli appa- recchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.IT

9. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi elimi- niamo difetti riconducibili al materiale o alla fabbri- cazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostitu- zione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inade- guato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente. Centro assistenza riparazioni: Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assisten- za più vicino per informarVi sulla possibilità di ripara- zione. DI GARANZIA

DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE- 32 - 10 Dati tecnici Dimensioni (Ø×P) Ø 310×69 mm Tensione di rete 220-240V 50/60Hz Potenza assorbita (P

) 0,42W Temperatura del colore 3.000 K (bianco caldo) Indice di resa cromatica R

=82 Durata utile media misurata L70B50 a 25°C: > 60.000ore Consistenza del colore SDCM Valore iniziale: 3 Distribuzione dell'intensità luminosa LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Tecnica a sensori PIR, 4 pirometri Campo di rilevamento 360° Raggio d'azione del rilevamento 16 x 16 m area di rilevamento con 2,50 m di altezza di montaggio, riducibile a un'area di 4×4 m Regolazione del periodo di accensione 5s - 30min Regolazione crepuscolare 2-1.000Lux Funzione luce notturna Off, 10 min, 30 min, tutta la notte Grado di protezione IP54 Classe di protezione II Resistenza agli urti IK07 Temperatura ambiente da -20a +35°C Documentazione tecnica al sito www.steinel.de Classe di efficienza energetica Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "D".IT

Guasto Causa Rimedio Lampada a sensore priva di tensione ■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto ■ Corto circuito nel cavo di collega- mento alla rete ■ Eventuale interruttore di rete spento ■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro ■ Controllare gli allacciamenti ■ Accendere l'interruttore di rete La lampada a sensore non si accende ■ La regolazione di luce crepuscolare scelta è sbagliata ■ Interruttore principale su OFF ■ Il fusibile è intervenuto ■ Eseguire una nuova impostazione ■ Accendere ■ Attivare o sostituire il fusibile; all'oc- correnza controllare l'allacciamento La lampada a sensore non si spegne ■ Movimento continuo nel campo di rilevamento ■ Controllare il campo La lampada a sensore interviene senza che si sia verificato un movimento sensibile ■ La lampada non è fissata in modo tale che non si muova ■ Si è verificato un movimento che però non è stato percepito dall'os- servatore ( movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc. ) ■ Montare l'involucro in modo che sia ben fisso ■ Controllare il campo La lampada a sensore non si accende nonostante si sia verificato un movimento ■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto ■ La regolazione di luce crepuscolare scelta è sbagliata ■ Controllare il campo ■ Eseguire una nuova impostazione

11. Disturbi di funzionamento- 34 -
