MANUAL DE UTILIZARE DL Vario Quattro LED STEINEL

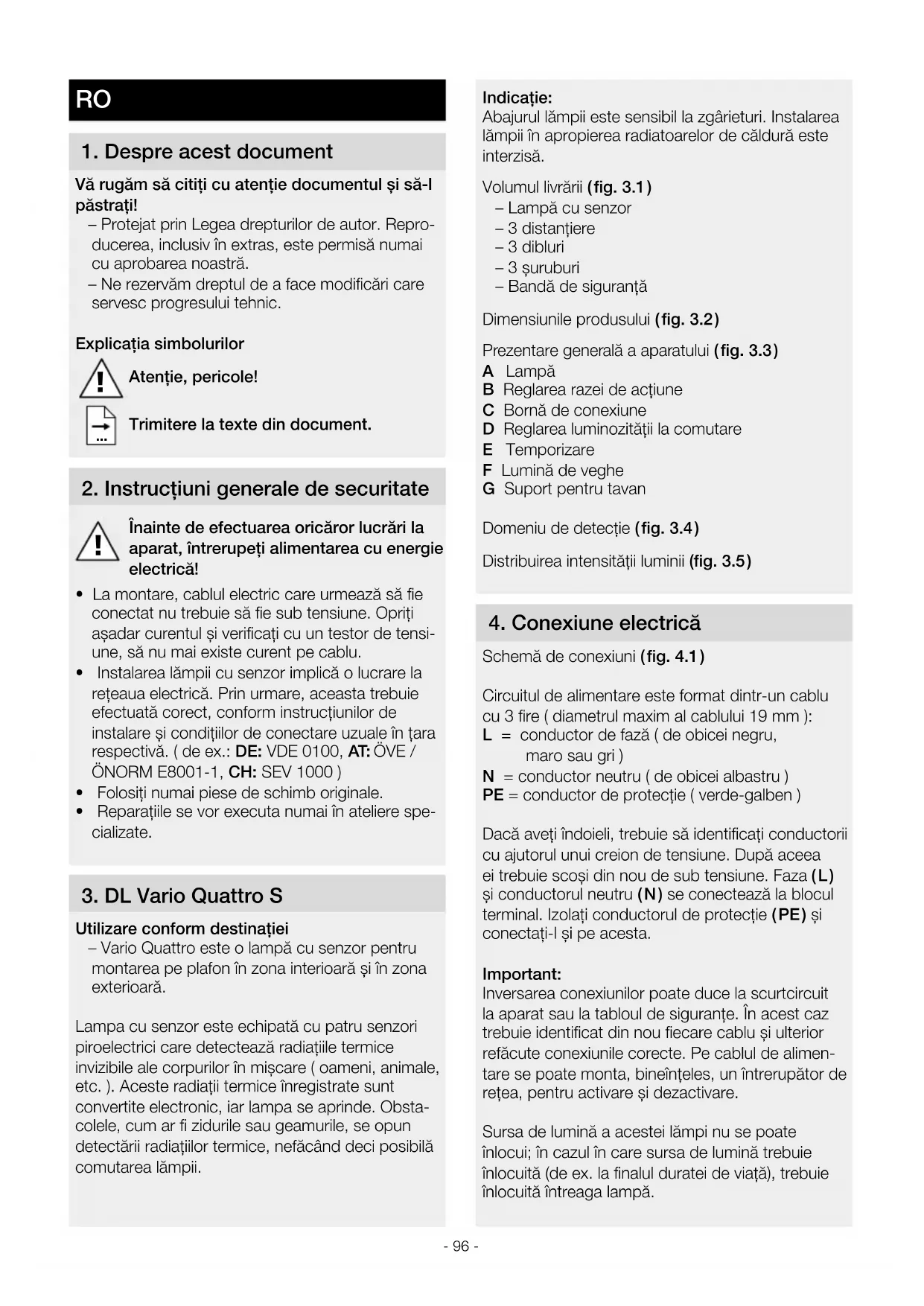

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Repro- ducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Explicaţia simbolurilor

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriţi aşadar curentul şi verificaţi cu un testor de tensi- une, să nu mai existe curent pe cablu.

• Instalarea lămpii cu senzor implică o lucrare la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare şi condiţiilor de conectare uzuale în ţara respectivă. ( de ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere spe- cializate.

3. DL Vario Quattro S

Utilizare conform destinaţiei – Vario Quattro este o lampă cu senzor pentru montarea pe plafon în zona interioară şi în zona exterioară. Lampa cu senzor este echipată cu patru senzori piroelectrici care detectează radiaţiile termice invizibile ale corpurilor în mişcare ( oameni, animale, etc. ). Aceste radiaţii termice înregistrate sunt convertite electronic, iar lampa se aprinde. Obsta- colele, cum ar fi zidurile sau geamurile, se opun detectării radiaţiilor termice, nefăcând deci posibilă comutarea lămpii.

Indicaţie: Abajurul lămpii este sensibil la zgârieturi. Instalarea lămpii în apropierea radiatoarelor de căldură este interzisă. Volumul livrării ( fig.31 ) – Lampă cu senzor – 3 distanţiere – 3 dibluri – 3 şuruburi – Bandă de siguranţă Dimensiunile produsului ( fig.32 ) Prezentare generală a aparatului ( fig.33 ) A Lampă B Reglarea razei de acţiune C Bornă de conexiune D Reglarea luminozităţii la comutare E Temporizare F Lumină de veghe G Suport pentru tavan Domeniu de detecţie ( fig.34 ) Distribuirea intensităţii luminii (fig35 )

4. Conexiune electrică

Schemă de conexiuni ( fig.4.1 ) Circuitul de alimentare este format dintr-un cablu cu 3 fire ( diametrul maxim al cablului 19 mm ): L = conductor de fază ( de obicei negru, maro sau gri ) N = conductor neutru ( de obicei albastru ) PE = conductor de protecţie ( verde-galben ) Dacă aveţi îndoieli, trebuie să identificaţi conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoşi din nou de sub tensiune. Faza ( L ) şi conductorul neutru ( N ) se conectează la blocul terminal. Izolaţi conductorul de protecţie ( PE ) şi conectaţi-l şi pe acesta. Important: Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu şi ulterior refăcute conexiunile corecte. Pe cablul de alimen- tare se poate monta, bineînţeles, un întrerupător de reţea, pentru activare şi dezactivare. Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viaţă), trebuie înlocuită întreaga lampă.RO

– Buton de reglare poziţionat pe = regim de lumină naturală ( independent de luminozitate ) – Buton de reglare poziţionat pe = regim în funcţie de luminozitatea ambientală ( cca. 2 lucşi ) La reglarea ariei de detecţie şi pentru verificarea funcţională la lumina zilei butonul de reglare trebuie să fie poziționat pe

Temporizare ( interval de continuare a funcţionării ) ( fig.62/E ) Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 secunde până la max. 30 minute. La fiecare mişcare detectată înaintea scurgerii acestei durate de timp, temporizatorul reporneşte de la zero. Indicaţie: După fiecare stingere a lămpii, o nouă detectare de mişcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mişcării. La setarea domeniului de detecţie şi pentru testul de funcţionare se recomandă setarea intervalului cel mai scurt. Lumină de veghe ( fig62/F ) Funcţia de lumină de veghe permite un iluminat cu cca. 10% din puterea de iluminat atunci când se atinge valoarea de luminozitate setată. Lumina de veghe dorită a lămpii poate fi setată în patru trepte: – OPRIT – 10 minute după scurgerea duratei setate – 30 minute după scurgerea duratei setate – toată noaptea Lumina de veghe se stinge la interval de o oră, pentru a măsura luminozitatea ambientală. După scurt timp, lumina de veghe se aprinde din nou. Funcţionare permanentă Dacă se montează în circuit şi un întrerupător de la reţea opţional, pe lângă funcţiile simple de conectare şi deconectare mai sunt disponibile şi următoarele funcţii: Regim de iluminat continuu (fig 63)

1) Aprinderea luminii continue:

Apăsaţi pe întrerupător de 2×STINGERE şi APRINDERE. Lampa rămâne aprinsă în perma- nenţă timp de 4 ore. Ulterior revine la regimul de funcţionare cu senzor.

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune şi de detectarea mişcării

• La montarea lămpii cu senzor pe tavan trebuie avut grijă să nu fie supusă trepidaţiilor. Etapele montării

• Opriţi alimentarea cu curent ( fig. 4.1 )

• Marcaţi locul unde vor fi găurile ( fig.51 )

• Faceţi găurile şi introduceţi diblurile ( fig.52 )

• Montare cu cablul sub tencuială ( fig.53 )

• Montare cu cablul pe tencuială ( fig.54 )

• Racordaţi cablul de conexiune ( fig.55 )

• Realizaţi reglajele ➔ "6.Funcţionarea"

• Suspendaţi banda de siguranţă ( fig.56 )

• Conectaţi îmbinarea cu fişă ( fig.57 )

• Poziţionaţi lampa ( fig.58 )

• Porniţi alimentarea cu curent ( fig.58 )

Reglaje din fabrică: Luminozitate de comutare: 1000 lucşi Temporizare: 5 secunde Lumină de veghe: STINSĂ După ce carcasa a fost montată şi s-a efectuat conectarea la reţea, lampa cu senzor poate fi pusă în funcţiune. La punerea în funcţiune manuală cu ajutorul întrerupătorului de reţea, lampa se stinge pentru faza de iniţiere după cca. 30 secunde, după care devine activă pentru funcţionarea comandată de senzor. Nu este necesară o nouă acţionare a întrerupătorului de reţea. Funcţii buton de reglare ( fig.61 ) Reglarea luminozităţii de comutare ( prag de declanşare ) ( fig.62/D ) Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 până la 1000 lucşi.- 98 -

2) Stingerea luminii continue:

Întrerupător 1×STINGERE şi APRINDERE. Lampa se STINGE, respectiv trece în regimul de funcţionare cu senzor. Important: Operaţiile de comutare trebuie efectuate în interva- lul de 0,2-1secundă. Reglarea razei de acţiune Raza de acţiune poate fi reglată cu ajutorul a patru butoane în mod continuu între 2 şi 8m, pe patru axe, în mod independent una de alta. Cu ajutorul butoanelor ( fig.64 ) se setează raza de detecţie maximă. Diagramă detecţie ( fig.65 ) Zonele haşurate reprezintă acele zone care pot fi obturate prin reglarea individuală a razei de acţiune. ( fig.66 ) Tabel detecţie rază de acţiune Reglaj Înălţime de montaj 2,5 m radial tangenţial 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Reglaj Înălţime de montaj 2,8 m radial tangenţial 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Reglaj Înălţime de montaj 3,0 m radial tangenţial 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

În caz de murdărire, lampa poate fi curăţată cu o lavetă umedă ( fără detergent ). Important: Aparatul de comandă nu se poate înlocui.

8. Evacuarea ca deşeu

Aparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele electrice la gunoiul menajer! Numai pentru ţările UE: În conformitate cu directiva europeană privind elimi- narea deşeurilor electrice şi electronice în vigoare şi transpunerii ei în legislaţia naţională, aparatele electri- ce care nu mai pot fi utilizate trebuie să fie colectate separat şi să facă obiectul unei reciclări ecologice.

9. Garanţia de producător

Acest produs Steinel a fost fabricat cu maximă atenţie, verificat din punctul de vedere al funcţionării şi al siguranţei şi supus unor controale aleatorii. Steinel garantează structura şi funcţionarea irepro- şabilă a acestui produs. Termenul de garanţie este de 36 de luni şi începe de la data vânzării produsului către consumator. Garanţia acoperă deficienţele ba- zate pe defecte de material şi fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Garanţia nu se aplică pieselor de uzură şi nici deteriorărilor sau deficienţelor cauzate de utilizarea sau întreţine- rea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.RO Reparaţii şi post-garanţie: După ieșirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu beneficiaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat. PRODUCĂTORULUI

GARANŢIA PRODUCĂTORULUI ANI GARANŢIA PRODUCĂTORULUI ANI GARANŢIA Garanţia este valabilă doar dacă aparatul nedeza- samblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă de- scriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului). 10 Date tehnice Dimensiuni (Ø×A) Ø 310×69 mm Tensiune de alimentare 220-240V 50/60Hz Consum de putere (P

=82 Durata medie de viaţă nominală L70B50 la 25°C: > 60.000ore Consistenţa culorii SDCM Valoare iniţială: 3 Distribuirea intensităţii luminii LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Tehnologie senzori PIR, 4 pirotehnici Domeniu de detecţie 360° Rază de detecţie Suprafaţă de detecţie 16×16 m la înălţime de montaj 2,50 m, reductibilă la 4×4 m Temporizare 5s - 30min Setarea luminozităţii de comutare 2-1.000lucşi Funcţie de lumină de veghe Oprit, 10 min, 30 min, toată noaptea Grad de protecţie IP54 Clasă de protecţie II Rezistenţă la şocuri IK07 Temperatură ambiantă -20 până la +35°C Documentaţie tehnică la adresa www.steinel.de Clasa de eficienţă energetică Acest produs conţine o sursă de lumină din clasa de eficienţă energetică „D“.- 100 - Defecţiune Cauză Remediu Lampa cu senzor nu are curent ■ Siguranţa a declanşat, aparat neconectat, cablu întrerupt ■ Scurtcircuit în cablul de reţea ■ Întrerupătorul de reţea eventual existent este decuplat ■ Cuplaţi siguranţa, înlocuiţi-o, cuplaţi întrerupătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune ■ Verificaţi conexiunile ■ Cuplaţi întrerupătorul de reţea Lampa cu senzor nu se aprinde ■ Reglarea luminozităţii de comutare este incorectă ■ Întrerupător de reţea OPRIT ■ Siguranţa a declanşat ■ Reglaţi din nou ■ Porniţi ■ Cuplaţi siguranţa, înlocuiţi-o; eventual verificaţi legătura Lampa cu senzor nu se stinge ■ Mişcare continuă în zona de detecţie ■ Controlaţi zona Lampa cu senzori se aprinde fără mişcare identificabilă. ■ Lampa n-a fost fixată bine la montare ■ S-a produs mişcare, dar nu a fost sesizată de observator ( mişcarea s-a produs după un perete, s-a mişcat un obiect mic în imediata apropiere a lămpii etc. ) ■ Montaţi carcasa aşa încât să nu se deplaseze ■ Controlaţi zona Lampa cu senzori nu se aprinde după mişcare ■ Detectarea mişcărilor rapide este dez- activată pentru reducerea numărului de semnalări eronate sau zona de de- tecţie este setată la un nivel prea redus ■ Reglarea luminozităţii de comutare este incorectă ■ Controlaţi zona ■ Reglați din nou

11. Defecţiuni în funcţionareSI
