KULLANIM KILAVUZU DL Vario Quattro LED STEINEL

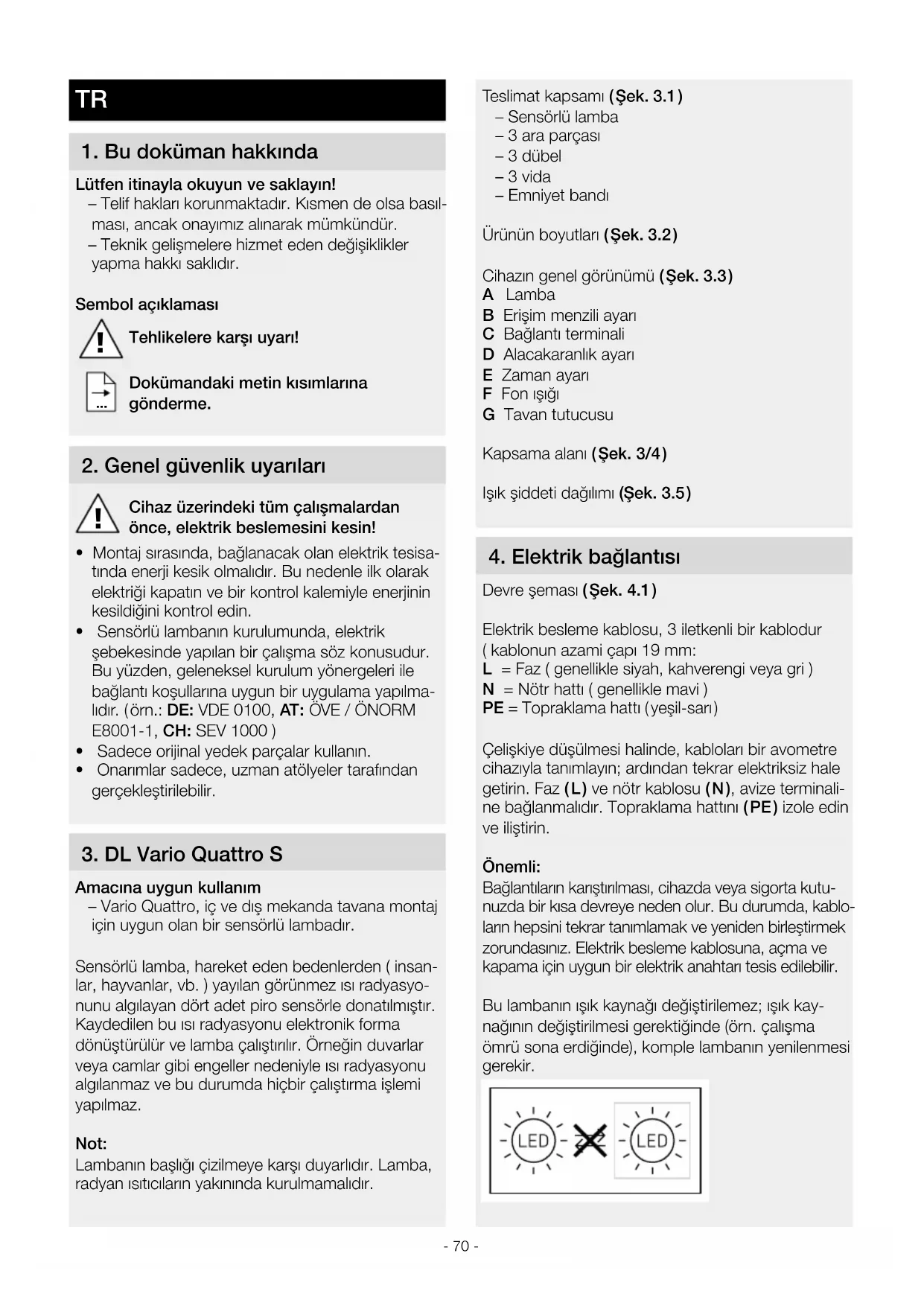

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basıl- ması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır. Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisa- tında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.

• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılma- lıdır. ( örn.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. DL Vario Quattro S

Amacına uygun kullanım – Vario Quattro, iç ve dış mekanda tavana montaj için uygun olan bir sensörlü lambadır. Sensörlü lamba, hareket eden bedenlerden ( insan- lar, hayvanlar, vb. ) yayılan görünmez ısı radyasyo- nunu algılayan dört adet piro sensörle donatılmıştır. Kaydedilen bu ısı radyasyonu elektronik forma dönüştürülür ve lamba çalıştırılır. Örneğin duvarlar veya camlar gibi engeller nedeniyle ısı radyasyonu algılanmaz ve bu durumda hiçbir çalıştırma işlemi yapılmaz. Not: Lambanın başlığı çizilmeye karşı duyarlıdır. Lamba, radyan ısıtıcıların yakınında kurulmamalıdır.

Teslimat kapsamı ( Şek. 31 ) – Sensörlü lamba – 3 ara parçası – 3 dübel – 3 vida – Emniyet bandı Ürünün boyutları ( Şek. 32 ) Cihazın genel görünümü ( Şek. 33 ) A Lamba B Erişim menzili ayarı C Bağlantı terminali D Alacakaranlık ayarı E Zaman ayarı F Fon ışığı G Tavan tutucusu Kapsama alanı ( Şek.3/4 ) Işık şiddeti dağılımı (Şek35 )

4. Elektrik bağlantısı

Devre şeması ( Şek.4.1 ) Elektrik besleme kablosu, 3 iletkenli bir kablodur ( kablonun azami çapı 19 mm: L = Faz ( genellikle siyah, kahverengi veya gri ) N = Nötr hattı ( genellikle mavi ) PE = Topraklama hattı ( yeşil-sarı ) Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz ( L ) ve nötr kablosu ( N ), avize terminali- ne bağlanmalıdır. Topraklama hattını ( PE ) izole edin ve iliştirin. Önemli: Bağlantıların karıştırılması, cihazda veya sigorta kutu- nuzda bir kısa devreye neden olur. Bu durumda, kablo- ların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir. Bu lambanın ışık kaynağı değiştirilemez; ışık kay- nağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.TR

Zaman ayarı ( ardıl çalıştırma süresi ) ( Şek.62/E ) Lambanın istenen aydınlatma süresi, yak. 5saniye ile maks. 30dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, kapatma geciktirmesinin ardıl çalıştırma süresi yeniden çalışmaya başlar. Not: Lambanın her durduruluşunu takiben yak. 1saniye boyunca, yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar. Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir. Fon ışığı ( Şek62/F ) Fon ışığı fonksiyonu, ayarlanmış olan parlaklık değerine erişildiğinde ışık gücünün yak. %10'u ile bir aydınlatmayı mümkün kılar. Lambanın istenen fon ışığı, dört kademe içinde ayarlanabilir: – KAPALI – Ayarlanan süre bittikten sonra 10 dakika – Ayarlanan süre bittikten sonra 30 dakika – bütün gece boyunca Fon ışığı, ortam parlaklığını ölçmek için her saat ara- lığıyla kapanır. Kısa süre sonra fon ışığı tekrar açılır. Sürekli ışık fonksiyonu Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapa- manın yanı sıra şu fonksiyonlar da mümkündür: Sürekli ışık işletimi (Şek 63)

1) Sürekli ışığın açılması:

Anahtarı 2 defa KAPA ve AÇ. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletime geçer.

2) Sürekli ışığın kapatılması:

Anahtarı 1×KAPA ve AÇ. Lamba KAPALI konumu- na ya da sensörlü işletime geçer. Önemli: Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır. Erişim menzili ayarı Menzil, dört ayar düğmesi yardımıyla kademesiz olarak 2 ile 8m arasında, dört eksende birbirinden bağımsız ayarlanabilir. Ayar düğmelerinin ( Şek.64 ) yardımıyla, azami kapsama menzili ayarlanır. Algılama grafiği ( Şek.65 ) Gölgelendirilmiş olan bölgeler, bireysel erişim men- zili ayarı tarafından gizlenebilecek alanları gösterir. ( Şek. 66 )

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin

• Sensörlü lambanın tavana montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenme- sine dikkat edilmelidir. Montaj adımları

• Elektrik beslemesini kapatın ( Şek.4.1 )

• Delik yerlerini işaretleyin ( Şek.51 )

• Delikleri delin ve dübelleri yerleştirin ( Şek.52 )

• Sıva altı besleme kablosu ile montaj ( Şek.53 )

• Sıva üstü besleme kablosu ile montaj ( Şek.54 )

• Bağlantı kablosunu bağlayın ( Şek.55 )

• Ayarları yapın ➔ "6.Fonksiyon"

• Emniyet bandını asın ( Şek.56 )

• Geçme bağlantıyı bağlayın ( Şek.57 )

• Lambayı oturtun ( Şek.58 )

Fabrika ayarları: Alacakaranlık ayarı: 1000lux Zaman ayarı: 5 saniye Fon ışığı: KAPALI Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletime alınabilir. Elektrik anahtarı yardımıyla manüel olarak devreye alınması sırasında lamba, öğrenme aşaması için yak. 30saniye sonra kendiliğinden kapanır ve sen- sörlü işletim için etkin hale geçer. Elektrik anahtarına yeniden basılması gerekli değildir. Ayar düğmesi fonksiyonları ( Şek.61 ) Alacakaranlık ayarı ( tepkime eşiği ) ( Şek.62/D ) Lambanın istenen tepkime eşiği, yak. 2 ile 1000 Lux arasında kademesiz olarak ayarlanabilir. – Ayar düğmesi konumunda = Gün ışığı işletimi ( parlaklığa bağlı olmadan ) – Ayar düğmesi konumunda = Alaca karanlık işletimi ( yak. 2 Lux ) Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.- 72 - Tablo Erişim menzili kapsamı Ayar Montaj yüksekliği 2,5 m radyal teğetsel 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Ayar Montaj yüksekliği 2,8 m radyal teğetsel 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Ayar Montaj yüksekliği 3,0 m radyal teğetsel 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

Lamba kirlendiğinde, nemli bir bez yardımıyla ( deterjan kullanmadan ) temizlenebilir. Önemli: İşletim cihazı değiştirilemez.

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar Avrupa yönerge- sine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilme- si zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonk- siyon ve güvenlik kontrolleri geçerli talimatlar uyarın- ca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kul- lanıcıya satış tarihi itibariyle başlar. Malzeme ve fabri- kasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı ola- rak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonu- cunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlan- mış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir. Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusun- da lütfen en yakın servis istasyonu- na danışınız. ÜRETİCİ

10 Teknik özellikler Boyutlar (Ø×D) Ø 310×69 mm Şebeke gerilimi 220-240V 50/60Hz Çekilen güç (P

) 9,80W Işık akımı (360°) 1.000lm Verim 102Im/W Standby Sensör (P

) 0,42W Renk sıcaklığı 3.000 K (sıcak beyaz) Renk yansıtma indeksi R

=82 Ortalama nominal hizmet ömrü L70B50 25°C sıcaklıkta: > 60.000saat Renk tutarlılığı SDCM Başlangıç değeri: 3 Işık şiddeti dağılımı LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensör teknolojisi PIR, 4 Piro Kapsama alanı 360° Algılama menzili 2,50 m montaj yüksekliğinde 16 × 16 m algılama alanı, 4×4 m'lik bir alana küçültülebilir Zaman ayarı 5sn - 30dak Alacakaranlık ayarı 2-1.000Lux Temel aydınlatma fonksiyonu Kapalı, 10 dak, 30 dak, bütün gece boyunca Koruma türü IP54 Koruma sınıfı II Darbe mukavemeti IK07 Ortam sıcaklığı -20ila +35°C Teknik dokümantasyon www.steinel.de web adresindedir Enerji verimlilik sınıfı Bu ürün, enerji verimliliği sınıfı "D" olan bir ışık kaynağı içerir.- 74 - Arıza Nedeni Giderilmesi Sensörlü lambada gerilim yok ■ Sigorta atmış, çalıştırılmamış, kablo kopuk ■ Elektrik kablosunda kısa devre ■ Muhtemelen, mevcut elektrik anahtarı kapalı ■ Sigortayı çalıştırın, değiştirin, elektrik şalterini çalıştırın, kabloyu avometre ile gözden geçirin ■ Bağlantıları gözden geçirin ■ Elektrik anahtarını çalıştırın Sensörlü lamba devreye girmiyor ■ Alacakaranlık ayarı yanlış seçilmiş ■ Elektrik anahtarı KAPALI ■ Sigorta atmış ■ Yeniden ayarlayın ■ Çalıştırın ■ Sigortayı çalıştırın, değiştirin; gerekt. bağlantıyı kontrol edin Sensörlü lamba kapanmıyor ■ Kapsama alanında sürekli hareket var ■ Alanı kontrol edin Sensörlü lamba, hareket algılanmaksızın çalışıyor ■ Lamba harekete karşı güvenli monte edilmemiş ■ Hareket mevcut, ancak izleyici tara- fından algılanmıyor ( duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb. ) ■ Gövdeyi sıkı monte edin ■ Alanı kontrol edin Sensörlü lamba harekete rağmen devreye girmiyor ■ Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ■ Alacakaranlık ayarı yanlış seçilmiş ■ Alanı kontrol edin ■ Yeniden ayarlayın

11. İşletim arızalarıHU
