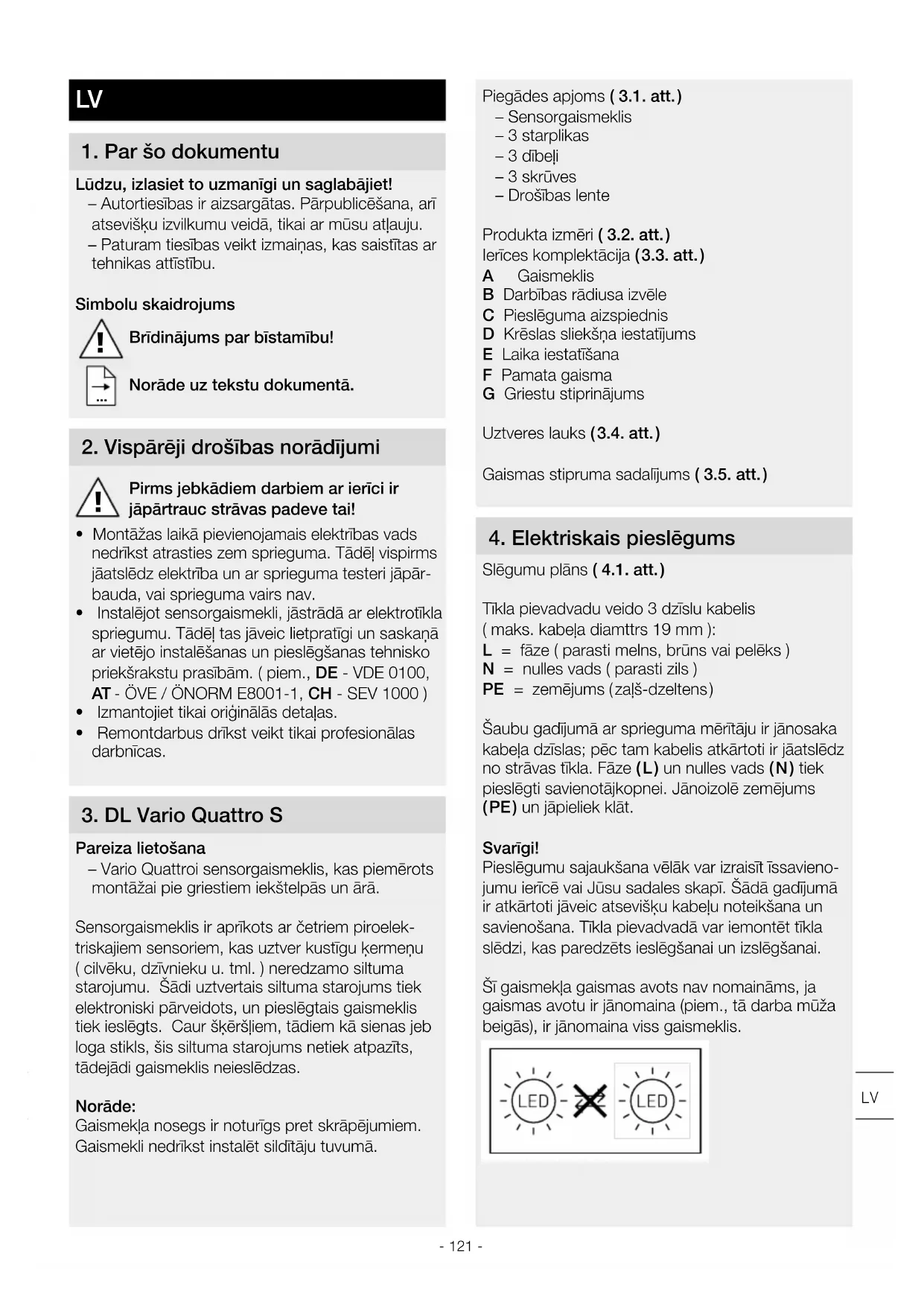

LIETOŠANAS INSTRUKCIJA DL Vario Quattro LED STEINEL

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpār- bauda, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. ( piem., DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH - SEV 1000 )

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. DL Vario Quattro S

Pareiza lietošana – Vario Quattroi sensorgaismeklis, kas piemērots montāžai pie griestiem iekštelpās un ārā. Sensorgaismeklis ir aprīkots ar četriem piroelek- triskajiem sensoriem, kas uztver kustīgu ķermeņu ( cilvēku, dzīvnieku u. tml. ) neredzamo siltuma starojumu. Šādi uztvertais siltuma starojums tiek elektroniski pārveidots, un pieslēgtais gaismeklis tiek ieslēgts. Caur šķēršļiem, tādiem kā sienas jeb loga stikls, šis siltuma starojums netiek atpazīts, tādejādi gaismeklis neieslēdzas. Norāde: Gaismekļa nosegs ir noturīgs pret skrāpējumiem. Gaismekli nedrīkst instalēt sildītāju tuvumā.

Piegādes apjoms ( 31. att. ) – Sensorgaismeklis – 3 starplikas – 3 dībeļi – 3 skrūves – Drošības lente Produkta izmēri ( 32. att. ) Ierīces komplektācija ( 33. att. ) A Gaismeklis B Darbības rādiusa izvēle C Pieslēguma aizspiednis D Krēslas sliekšņa iestatījums E Laika iestatīšana F Pamata gaisma G Griestu stiprinājums Uztveres lauks ( 34. att. ) Gaismas stipruma sadalījums (35 att )

4. Elektriskais pieslēgums

Slēgumu plāns ( 4.1. att. ) Tīkla pievadvadu veido 3 dzīslu kabelis ( maks. kabeļa diamttrs 19 mm ): L = fāze ( parasti melns, brūns vai pelēks ) N = nulles vads ( parasti zils ) PE = zemējums ( zaļš-dzeltens ) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze ( L ) un nulles vads ( N ) tiek pieslēgti savienotājkopnei. Jānoizolē zemējums ( PE ) un jāpieliek klāt. Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavieno- jumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai. Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.- 122 - Norāde! Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Pamata gaisma (62 att/F ) Bāzes gaismas funkcija piedāvā apgaismojumu ar aptuveni 10% apgaismojuma jaudas, ja tiek sa- sniegta iestatītā gaišuma vērtība. Vēlamo pamata apgaismojumu iespējams iestatīt četrās pakāpēs: – IZSLĒGTS – 10 min pēc iestatītā laika beigām – 30 min pēc iestatītā laika beigām – visu nakti Pamata gaisma izslēdzas ik stundu, lai izmērītu apkārtējās telpas gaišumu. Pēc neilga laika pamata gaisma atkal ieslēdzas. Ilgstošas gaismas funkcija Ja tīkla pievadā tiek instalēts lternatīvs tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas: Ilgstoša apgaismojuma režīms (63 att)

1) Ieslēgt ilgstošo apgaismojumu:

slēdzi 2×IZSL. un IESL. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režīmā. Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu.

2) Izslēgt ilgstošo gaismu:

slēdzis 1×IZSL. un IESL. Gaismeklis IZSL., t.i., pāriet sensora režīmā. Svarīgi! Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei. Darbības rādiusa izvēle Sniedzamība ir iestatāma ar četriem iestatījumu regulatoriem bez pakāpēm no 2 līdz 8 m uz četrām asīm neatkarīgi vienai no otras. Ar iestatīšanas regulatoriem ( 64. att. ) tiek iestatīta maksimālais uztveres attālums. Uztveres diagramma ( 65. att. ) Ieēnotās zonas parāda teritorijas,kuras var izslēgt ar individuālu sniedzamības iestatījumu palīdzību. ( 66. att. )

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu

• izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu

• Montējot sensorgaismekli, uzmanība pievēršama tam, lai tas tiktu piestiprināts stabili. Montāžas soļi

• Atslēdziet elektrības apgādi ( 4.1. att. )

• Atzīmējiet urbuma vietas ( 51. att. )

• Izurbiet caurumus un ievietojiet dībeļus ( 52. att. )

• Veiciet iestatīšanu ➔ "6.Funkcija"

• Ieslēdziet elektrības apgādi ( 58. att. )

Rūpnīcas iestatījumi: Krēslas iestatījums: 1000 luksi Laika iestatījums: 5 sekundes Pamata gaisma: IZSL Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pieslēgums, var tikt uzsākta sensorgaismekļa eks- pluatācija. Gaismekļa manuālā lietošanā, izmantojot tīkla slēdzi, gaismeklis ieslēgšanās fāzē izslēdzas pēc apm. 30 s un pēc tam ir aktīvs sensora darbībai. Atkārtota tīkla slēdža izmantošana nav vajadzīga. Iestatījumu regulatora funkcijas ( 61. att. ) Krēslas sliekšņa iestatīšana ( reakcijas slieksnis ) ( 62 att/D att. ) Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 1000 luksiem. – Iestatīšnas slēdzis iestatīts uz = dienasgais- mas režīms ( atkarībā no apgaismojuma ) – Iestatīšanas slēdzis iestatīts uz = aptumšoša- nas režīms ( apm. 2 luksi ) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

Laika iestatījums ( pēcdarbības laiks ) ( 62 att/E att. ) Vēlamo gaismekļa degšanas ilgumu iespējams ies- tatīt bez pakāpēm no apm. 5 s līdz maks. 30 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.LV Sniedzamības uztveres tabula Iestatījums Montāžas augstums 2,5 m radiāli tangenciāli 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Iestatījums Montāžas augstums 2,8 m radiāli tangenciāli 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Iestatījums Montāžas augstums 3,0 m radiāli tangenciāli 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu ( bez tīrīšanas līdzekļiem ). Svarīgi! Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroie- rīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pa- kļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garan- tijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūku- mus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neat- tiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies neliet- pratīgas lietošanas vai apkopes, kā arī kritiena rezul- tātā. Garantijas saistības neattiecas uz citiem objek- tiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai. Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

) 0,42W Krāsas temperatūra 3 000 K (silti balta gaisma) Krāsas attēlošanas indekss R

=82 Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 h Krāsas konstistence SDCM Sākuma vērtība: 3 Gaismas stipruma sadalījums LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensoru tehnoloģija PIR, 4 pirosensori Uztveres lauks 360° Uztveres sniedzamība 16×16 m uztveres laukums pie 2,50 m montāžas augstuma, samazināms uz 4×4 m lielu laukumu Laika iestatīšana 5s - 30min Krēslas sliekšņa iestatījums 2-1 000luksi Bāzes gaismas funkcija Izsl., 10 min, 30 min, visu nakti Aizsardzības veids IP54 Aizsargklase II Triecienstiprība IK07 Apkārtējā temperatūra -20 līdz +35°C Tehniskā dokumentācija: www.steinel.de Enerģijas efektivitātes klase Šai precei ir gaismas avots ar "D" enerģijas efektivitātes klasiLV

Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads ■ Īssavienojums tīkla pievadvadā ■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Jāpārbauda pieslēgumi ■ Jāieslēdz tīkla slēdzis Sensorgaismeklis neieslēdzas ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslēdzies ■ Iestatiet no jauna ■ Ieslēdziet ■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslē- gumu Sensorgaismeklis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmredzama iemesla ■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām ■ Kustība ir bijusi, bet sensors to nav atpazinis ( kustība aiz sienas, tiešā lampas tuvumā kustējies mazs ob- jekts u.c. ) ■ Stingri uzmontējiet korpusu ■ Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību ■ Lai samazinātu traucējumus, ātras kustības netiek uztvertas, vai arī ir uzstādīts pārāk mazs uztveres lauks ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ Pārbaudiet uztveres zonu ■ Iestatiet no jauna

11. Darbības traucējumi- 126 -
