KÄYTTÖOHJE DL Vario Quattro LED STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten! – Tekijänoikeudellisesti suojattu. Jälkipainatus ( myös osittainen ) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään. Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännit- teenkoettimella.

• Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

• Käytä ainoastaan alkuperäisiä varaosia.

• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. DL Vario Quattro S

Käyttötarkoituksen mukainen käyttö – Vario Quattro on sisällä ja ulkona käytettävä, kattoon kiinnitettävä tunnistinvalaisin. Tunnistinvalaisin on varustettu neljällä pyrosähköi- sellä tunnistimella, jotka havaitsevat liikkuvista ihmi- sistä, eläimistä jne. lähtevän näkymättömän lämpö- säteilyn. Tämä havaittu lämpösäteily muunnetaan elektronisesti ja valaisin kytketään päälle. Erilaiset esteet ( esim. seinät tai lasiruudut ) estävät lämpösä- teilyn tunnistuksen eikä valo tällöin kytkeydy. Huomautus: Valaisimen kupu naarmuuntuu herkästi. Valaisinta ei saa sijoittaa lämmittimien läheisyyteen.

Toimituslaajuus ( kuva31 ) – Tunnistinvalaisin – 3 korotusholkkia – 3 tulppaa – 3 ruuvia – Suojanauha Tuotteen mitat ( kuva32 ) Laitteen yleiskuva ( kuva33 ) A Valaisin B Toiminta-alueen rajaus C Kytkentäliitin D Hämäryystason asetus E Kytkentäajan asetus F Perusvalaistus G Runko-osa Toiminta-alue ( kuva34 ) Valovoimakkuuden jakautuminen ( kuva35 )

Kytkentäkaavio ( kuva4.1 ) Verkkojohtona käytetään 3-napaista kaapelia ( johdon maksimihalkaisija 19 mm ): L = vaihe ( useimmiten musta, ruskea tai harmaa ) N = nollajohdin ( useimmiten sininen ) PE = suojamaajohdin ( vihreä/keltainen ) Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe ( L ) ja nollajohdin ( N ) liitetään valaisin- liittimeen. Eristä suojamaajohdin ( PE ) ja jätä se liittämättä. Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosul- kuun laitteessa tai sulakekotelossa. Tässä tapauk- sessa yksittäiset johtimet on tunnistettava ja yhdis- tettävä uudelleen. Verkkojohtoon voidaan asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi. Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin joudutaan vaihtamaan uuteen, jos valonläh- de ei enää toimi (esim. sen käyttöiän päätyttyä).- 56 - Kytkentäajan asetus ( kytkentäaika ) ( kuva62/E ) Valaisimen kytkentäaika voidaan asettaa portaat- tomasti noin 5sekunnin ja enintään 30minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäviiveen kytkentäajan uudelleen. Huomautus: Valaisimen sammuttua kestää aina noin 1sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua. Toiminta-alueen asetuksen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi. Perusvalaistus ( kuva62/F ) Perusvalaistuksen toiminto mahdollistaa valais- tuksen noin 10 prosentin valoteholla, kun asetettu kirkkausarvo saavutetaan. Valaisimen haluttu perusvalaistus voidaan asettaa neljässä portaassa: – POIS – 10minuuttia asetetun ajan kuluttua umpeen – 30minuuttia asetetun ajan kuluttua umpeen – koko yö Perusvalaistus sammuu kerran tunnissa ympäristön valoisuuden mittaamista varten. Perusvalaistus kytkeytyy taas vähän ajan päästä uudelleen. Jatkuva valaistus Jos verkkojohtoon asennetaan valinnainen kytkin, seuraavat toiminnot ovat mahdollisia valon kytken- nän ja sammuttamisen lisäksi: Jatkuvan valaistuksen kytkentä (kuva 63)

1) Jatkuvan valaistuksen kytkeminen päälle:

Kytkin 2x POIS ja PÄÄLLE. Valaisin kytketään jatkuvan valaistuksen toimintoon 4 tunnin ajaksi. Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön.

2) Jatkuvan valaistuksen sammuttaminen:

Kytkin 1×POIS ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön. Tärkeää: Kytkennät on tehtävä 0,2–1 sekunnin sisällä. Toimintaetäisyyden rajaus Toimintaetäisyyttä voidaan säätää neljällä säätimellä portaattomasti 2-8m itsenäisesti neljällä akselilla. Säätimillä ( kuva64 ) asetetaan tunnistusetäisyys. Tunnistuskaavio ( kuva65 ) Viivoitetut vyöhykkeet näyttävät alueet, jotka voidaan rajata pois yksilöllisen toiminta-alueen rajauksen kautta. ( Kuva66 )

• Tarkista, että missään komponentissa ei ole vaurioita.

• Älä ota tuotetta käyttöön, jos siinä on vikoja

• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue

• Tunnistinvalaisimen asennuksessa kattoon on huomioitava, että valaisin on kiinnitettävä tärinät- tömään paikkaan. Asennuksen vaiheet

• Katkaise virta ( kuva4.1 )

• Merkitse reiät ( kuva51 )

• Poraa reiät ja aseta tulpat ( kuva52 )

• Johdon uppoasennus ( kuva53 )

• Johdon pinta-asennus ( kuva54 )

• Liitä liitäntäjohto ( kuva55 )

• Tee asetukset ➔ "6.Toiminta"

• Ripusta suojanauha ( kuva56 )

• Liitä pistokeliitäntä ( kuva57 )

• Aseta valaisin paikoilleen ( kuva58 )

• Kytke virta päälle ( kuva.58 )

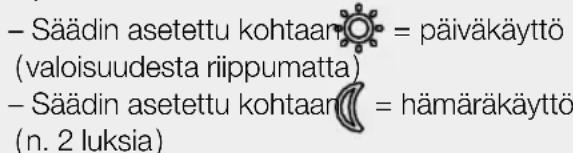

Tehdasasetukset: Hämäryystason asetus: 1000 luksia Kytkentäajan asetus: 5 sekuntia Perusvalaistus: POIS PÄÄLTÄ Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo on asennettu ja laite on kytketty sähköverk- koon. Kun valaisin otetaan käyttöön manuaalisesti verkkokytkintä painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 30sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Verkkokytkintä ei tarvitse painaa uudelleen. Säätimen toiminnot ( kuva61 ) Hämäryystason asetus ( kytkeytymiskynnys ) ( kuva62/D ) Valaisimen haluttu kytkeytymiskynnys voidaan aset- taa portaattomasti noin 2 luksin - 1000 luksin välille. – Säädin asetettu kohtaan = päiväkäyttö ( valoisuudesta riippumatta ) – Säädin asetettu kohtaan = hämäräkäyttö ( n. 2 luksia ) Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä asentoon .FI - 57 -Toimintaetäisyyden rajaamisen taulukkoAsetusAsennuskorkeus 2,5 mSivuuttaen Kohtisuoraan1 2,4 m×2,4 m 4 m×4 m2 3,2 m×3,2 m 6 m×6 m3 3,6 m×3,6 m 7,3 m×7,3 m4 4 m×4 m 8,6 m×8,6 m5 4,4 m×4,4 m 10,2 m×10,2 m6 5 m×5 m 12,6 m×12,6 m7 6 m×6 m 15,7 m×15,7 m8 6 m×6 m 16 m×16 mAsetusAsennuskorkeus 2,8 mSivuuttaen Kohtisuoraan1 3 m×3 m 5,4 m×5,4 m2 3,4 m×3,4 m 6,4 m×6,4 m3 3,8 m×3,8 m 7,5 m×7,5 m4 4,4 m×4,4 m 8,8 m×8,8 m5 5,4 m×5,4 m 10,4 m×10,4 m6 5,6 m×5,6 m 13,1 m×13,1 m7 6 m×6 m 17 m×17 m8 6 m×6 m 17,3 m×17,3 mAsetusAsennuskorkeus 3,0 mSivuuttaen Kohtisuoraan1 3,4 m×3,4 m 6,2 m×6,2 m2 3,6 m×3,6 m 6,6 m×6,6 m3 4 m×4 m 7,7 m×7,7 m4 4,8 m×4,8 m 9 m×9 m5 6 m×6 m 10,6 m×10,6 m6 6 m×6 m 13,4 m×13,4 m7 6 m×6 m 17,9 m×17,9 m8 6 m×6 m 18,1 m×18,1 m

Likaantunut valaisin voidaan puhdistaa kostealla liinalla ( älä käytä puhdistusaineita ).Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimit-taa ympäristöystävälliseen kierrätykseen. Älä heitä sähkölaitteita talousjätteiden sekaan!Koskee vain EU-maita:Voimassa olevan eurooppalaisen sähkö- ja elekt-roniikkaromua koskevan direktiivin ja sen kansalli-seen lainsäädäntöön saattamisen mukaisesti käyt-tökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvo-taan pistokokein. STEINEL myöntää takuun tuot-teen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaa-malla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.Viallinen laite toimitetaan yhdessä lyhyen virheku-vauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.Korjauspalvelu:Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluum-me ja pyydä tietoja korjausmahdol-lisuuksista. VALMISTAJAN

) 0,42W Värilämpötila 3 000 K (lämmin valkoinen) Värintoistoindeksi R

=82 Keskimääräinen mitoituselinikä L70B50, 25 °C: > 60 000h Värin konsistenssi SDCM Alkuarvo: 3 Valovoimakkuuden jakautuminen LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Tunnistintekniikka PIR, 4 pyrosähk. tunnistinta Toiminta-alue 360° Tunnistusetäisyys Tunnistusalue 16×16 m, kun asennuskorkeus 2,50 m, pienennettävissä kokoon 4×4 m Kytkentäajan asetus 5s - 30min Hämäryystason asetus 2-1 000luksia Perusvalaistus Pois, 10 min, 30 min, koko yö Kotelointiluokka IP54 Suojausluokka II Iskunkestävyysluokka IK07 Ympäristölämpötila -20... +35 °C Tekninen dokumentaatio osoitteesta www.knx.steinel.de Energiatehokkuusluokka Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "D".FI

Häiriö Syy Häiriön poisto Tunnistinvalaisimen jännite puuttuu ■ sulake on lauennut, ei kytketty päälle, katkos johdossa ■ oikosulku verkkojohdossa ■ valo sammutettu mahdollisesti verkkokytkimellä ■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella ■ tarkasta liitännät ■ kytke verkkokytkin päälle Tunnistinvalaisin ei kytkeydy päälle ■ väärä hämäryystason asetus ■ verkkokytkin pois päältä ■ sulake on lauennut ■ säädä uudelleen ■ kytke päälle ■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa Tunnistinvalaisin ei kytkeydy pois ■ jatkuvaa liikettä toiminta-alueella ■ tarkasta alue Tunnistinvalaisin kytkeytyy ilman havaittua liikettä ■ valaisinta ei ole asennettu liikkumat- tomasti ■ liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä ( liike seinän takana, pienen kohteen liike valaisimen välittömässä lähei- syydessä jne. ) ■ asenna valaisin kiinteään liikkumattomaan alustaan ■ tarkasta alue Tunnistinvalaisin ei kytkeydy liikkeestä huolimatta ■ nopeat liikkeet estetään häiriöiden minimoimiseksi tai reagointialue on asetettu liian pieneksi ■ väärä hämäryystason asetus ■ tarkasta alue ■ säädä uudelleen

11. Käyttöhäiriöt- 60 -
