HASZNÁLATI ÚTMUTATÓ DL Vario Quattro LED STEINEL

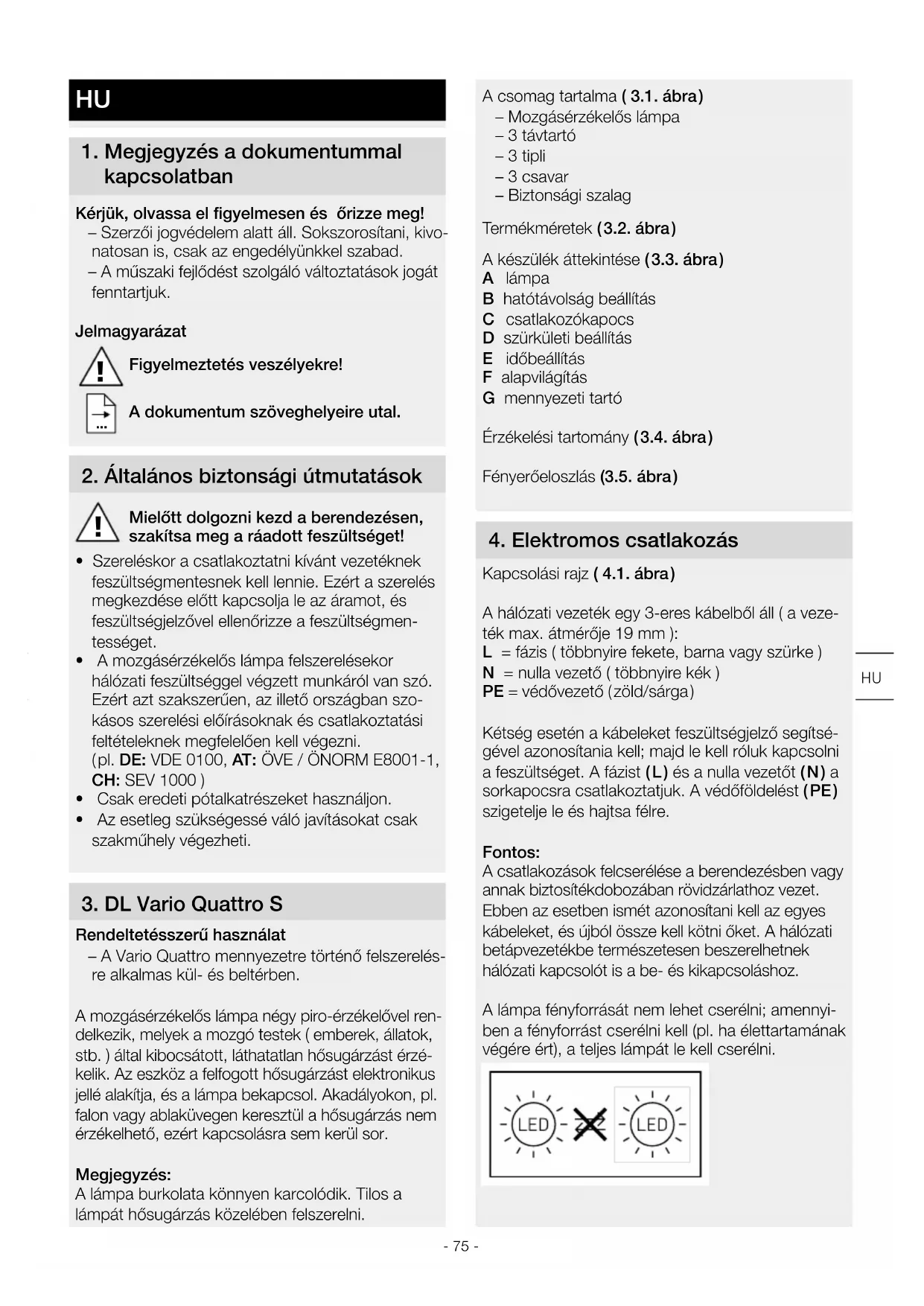

1. Megjegyzés a dokumentummal

kapcsolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivo- natosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntartjuk. Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Mielőtt dolgozni kezd a berendezésen, szakítsa meg a ráadott feszültséget!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmen- tességet.

• A mozgásérzékelős lámpa felszerelésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerűen, az illető országban szo- kásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni. ( pl. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

• Csak eredeti pótalkatrészeket használjon.

• Az esetleg szükségessé váló javításokat csak szakműhely végezheti.

3. DL Vario Quattro S

Rendeltetésszerű használat – A Vario Quattro mennyezetre történő felszerelés- re alkalmas kül- és beltérben. A mozgásérzékelős lámpa négy piro-érzékelővel ren- delkezik, melyek a mozgó testek ( emberek, állatok, stb. ) által kibocsátott, láthatatlan hősugárzást érzé- kelik. Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és a lámpa bekapcsol. Akadályokon, pl. falon vagy ablaküvegen keresztül a hősugárzás nem érzékelhető, ezért kapcsolásra sem kerül sor. Megjegyzés: A lámpa burkolata könnyen karcolódik. Tilos a lámpát hősugárzás közelében felszerelni.

A csomag tartalma ( 31. ábra ) – Mozgásérzékelős lámpa – 3 távtartó – 3 tipli – 3 csavar – Biztonsági szalag Termékméretek ( 32. ábra ) A készülék áttekintése ( 33. ábra ) A lámpa B hatótávolság beállítás C csatlakozókapocs D szürkületi beállítás E időbeállítás F alapvilágítás G mennyezeti tartó Érzékelési tartomány ( 34. ábra ) Fényerőeloszlás (35 ábra )

4. Elektromos csatlakozás

Kapcsolási rajz ( 4.1. ábra ) A hálózati vezeték egy 3-eres kábelből áll ( a veze- ték max. átmérője 19 mm ): L = fázis ( többnyire fekete, barna vagy szürke ) N = nulla vezető ( többnyire kék ) PE = védővezető ( zöld/sárga ) Kétség esetén a kábeleket feszültségjelző segítsé- gével azonosítania kell; majd le kell róluk kapcsolni a feszültséget. A fázist ( L ) és a nulla vezetőt ( N ) a sorkapocsra csatlakoztatjuk. A védőföldelést ( PE ) szigetelje le és hajtsa félre. Fontos: A csatlakozások felcserélése a berendezésben vagy annak biztosítékdobozában rövidzárlathoz vezet. Ebben az esetben ismét azonosítani kell az egyes kábeleket, és újból össze kell kötni őket. A hálózati betápvezetékbe természetesen beszerelhetnek hálózati kapcsolót is a be- és kikapcsoláshoz. A lámpa fényforrását nem lehet cserélni; amennyi- ben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni.- 76 - Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak opción kell állnia. Kikapcsolás-késleltetés ( utánműködési idő ) ( 62./E ábra ) A lámpa kívánt világítási időtartamát kb. 5 mp és max. 30 perc között fokozatmentesen lehet beállítani. Ha az eszköz a beállított idő letelte előtt érzékel mozgást, akkor a kikapcsolás késleltetés utánműködési ideje újból elindul. Megjegyzés: Valahányszor kikapcsol a lámpa, a mozgás újbóli érzékelése kb. 1 mp-re megszakad. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Az érzékelési tartomány beállításához és a működés ellenőrzéséhez a legrövidebb idő beállítása ajánlott. Alapfény (62 ábra/F ) Az alapfényerő funkció lehetővé teszi, hogy a beállított fényerő-érték elérése után a fényerő kb. 10%-a világítson. A lámpa fénye négy fokozatban állítható be. – KI – 10 perccel a beállított idő letelte után – 30 perccel a beállított idő letelte után – egész éjjel Az alapfény óránként kikapcsol a környezeti fényerő méréséhez. Rövid idő múltán ismét bekapcsol az alapfény. Folyamatos világítási funkció Ha az extraként rendelhető hálózati betápvezeték- ben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők: Folyamatos világítási üzem (63 ábra)

1) Folyamatos világítás bekapcsolása:

Kapcsoló 2×KI és BE. A lámpa 4 órán át folya- matosan világítani fog. Utána önműködően ismét érzékelős üzemre kapcsol.

2) Folyamatos világítás kikapcsolása:

Kapcsoló 1×KI és BE. A lámpa elalszik, ill. érzékelős üzemre kapcsol. Fontos: A kapcsolásokat 0,2 és 1 másodperc közötti időtartam alatt kell elvégezni. Hatótávolság beállítás A hatótávolságot négy tengely mentén négy szabá- lyozó gombbal, egymástól függetlenül, fokozatmen-

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket

• A hatótávolság és a mozgásérzékelés tekintet- be vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket

• A mozgásérzékelős lámpa mennyezetre történő felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni. A szerelés lépései

• Kapcsolja le az áramellátást ( 4.1. ábra )

• Jelölje be a furatok helyét ( 51. ábra )

• A furatokat fúrja ki, és rakjon beléjük tiplit ( 52 ábra )

• Szerelés vakolat alatti vezetékezés esetén ( 53. ábra )

• Szerelés vakolat fölötti vezetékezés esetén ( 54. ábra )

• Csatlakoztassa rá a csatlakozókábelt ( 55. ábra )

• Végezze el a beállításokat ➔ "6. Működés"

• Akassza be a biztosító szalagot ( 56. ábra )

• A dugaszoló csatlakozót kösse be ( 57. ábra )

• Tegye fel a lámpát ( 58. ábra )

• Kapcsolja be az áramellátást ( 58. ábra )

Gyári beállítások: Szürkületi beállítás: 1000 lux Időbeállítás: 5 másodperc Alapfényerő: KI Miután rászerelte a házat, és a lámpát hálózatra csatlakoztatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével manuálisan használatba veszi a hálózati kapcsolót, az kb. 30 mp-es beállítási fázis letelte után kikapcsol, majd mozgásérzékelős üzemmódba lép. A hálózati kapcsoló ismételt működtetése nem szükséges. A szabályozó gomb funkciói ( 61. ábra ) Szürkületi beállítás ( megszólalási küszöb ) ( 62./D ábra ) A lámpa kívánt megszólalási küszöbértékét fokozat- mentesen lehet állítani kb. 2 lux és 1000 lux-között. – Szabályzó gomb állásra állítva = nappali üzem ( világosságtól függetlenül ) – Szabályzó gomb állásra állítva = szürkületi üzem ( kb. 2 lux )HU

tesen lehet beállítani 2 és 8 m között. Az érzékelési hatótávolságot a szabályozó gombokkal lehet beállítani ( 64. ábra ). Érzékelési diagram ( 65. ábra ) A besatírozott zónák azokat a tartományokat mutatják, amelyeket egyéni hatótávolság-beállítás- sal el lehet rejteni. ( 66. ábra ) Hatótávolság érzékelési táblázat Beállítás Szerelési magasság 2,5 m sugárirányban érintő irányban 1 2,4 m×2,4 m 4 m×4 m 2 3,2 m×3,2 m 6 m×6 m 3 3,6 m×3,6 m 7,3 m×7,3 m 4 4 m×4 m 8,6 m×8,6 m 5 4,4 m×4,4 m 10,2 m×10,2 m 6 5 m×5 m 12,6 m×12,6 m 7 6 m×6 m 15,7 m×15,7 m 8 6 m×6 m 16 m×16 m Beállítás Szerelési magasság 2,8 m sugárirányban érintő irányban 1 3 m×3 m 5,4 m×5,4 m 2 3,4 m×3,4 m 6,4 m×6,4 m 3 3,8 m×3,8 m 7,5 m×7,5 m 4 4,4 m×4,4 m 8,8 m×8,8 m 5 5,4 m×5,4 m 10,4 m×10,4 m 6 5,6 m×5,6 m 13,1 m×13,1 m 7 6 m×6 m 17 m×17 m 8 6 m×6 m 17,3 m×17,3 m Beállítás Szerelési magasság 3,0 m sugárirányban érintő irányban 1 3,4 m×3,4 m 6,2 m×6,2 m 2 3,6 m×3,6 m 6,6 m×6,6 m 3 4 m×4 m 7,7 m×7,7 m 4 4,8 m×4,8 m 9 m×9 m 5 6 m×6 m 10,6 m×10,6 m 6 6 m×6 m 13,4 m×13,4 m 7 6 m×6 m 17,9 m×17,9 m 8 6 m×6 m 18,1 m×18,1 m

Beállítás Szerelési magasság 6,0 m sugárirányban érintő irányban 1 5,7 m×5,7 m 11 m×11 m 2 6 m×6 m 11,7 m×11,7 m 3 6,7 m×6,7 m 13,6 m×13,6 m 4 8 m×8 m 16 m×16 m 5 10 m×10 m 18,7 m×18,7 m 6 10 m×10 m 23,8 m×23,8 m 7 10 m×10 m 31,7 m×31,7 m 8 10 m×10 m 32 m×32 m

A lámpa felülete szennyeződés esetén ( tisztítószer alkalmazása nélkül ) nedves kendővel tisztítható meg. Fontos: A vezérlőmű nem cserélhető.

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében: Az elektromos és elektronikus berendezések hul- ladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok nemzeti szintre történő konvertá- lása szerint a használható állapotban lévő elektro- mos készülékeket már nem kell külön gyűjteni, és környezetbarát újra hasznosításukról gondoskodni.

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az ér- vényes előírások szerint bevizsgálták, majd szúró- próba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garan- cia ideje 36 hónap, ami a vásárlás napján kezdő- dik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesí- tésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garan-- 78 - cia nem vonatkozik a kopóalkatrészeken bekövet- kező károkra, valamint az olyan károkra és hiányos- ságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektu- mokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpont- jával és a kereskedő pecsétjével ellátott) pénztár- blokkot vagy számlát, és ezeket elküldik az illeté- kes szerviznek. Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatá- lya alá nem tartozó hiányosságok esetén tudakol- ja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

10 Műszaki adatok Méretek (Ø×Mé) Ø 310×69 mm Hálózati feszültség 220-240V 50/60Hz Teljesítményfelvétel (P

) 9,80W Fényáram (360°) 1 000lm Hatásfok 102Im/W Standby érzékelő (P

) 0,42W Színhőmérséklet 3 000 K (meleg fehér) Színvisszaadási index R

=82 Közepes mérési élettartam L70B50 25 °C esetén > 60 000 óra Színkonzisztencia SDCM Kiindulási érték: 3 Fényerőeloszlás LumEdit 202009101128_LED_Umstellung.ldt Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Mozgásérzékelős technika PIR, 4 Pyros Érzékelési tartomány 360° Érzékelési hatótávolság 16×16 m érzékelő felület 2,50 m szerelési magasságnál, 4×4 m felületre csökkenthető Időbeállítás 5 mp - 30 perc Alkonykapcsoló-beállítás 2-1 000lux Alapvilágítási funkció Ki, 10 perc,30 perc, egész éjjel A védelem fajtája IP54 Védelmi osztály II Ütésállóság IK07 Környezeti hőmérséklet -20 és +35°C között Műszaki dokumentáció: www.steinel.de Energiahatékonysági osztály Ez a termék egy „D“ energiahatékonysági osztályú fényforrást tartalmaz.- 80 - Zavar Oka Elhárítása A mozgásérzékelős lámpán nincs feszültség ■ kioldott a biztosíték, nincs bekapcsol- va, elszakadt a vezeték ■ rövidzárlat a hálózati betápvezetékben ■ a beépített hálózati kapcsoló esetleg ki van kapcsolva ■ kapcsolja be a biztosítékot, cserélje ki, kapcsolja be a hálózati kapcso- lót, ellenőrizze a vezetéket a feszült- ségellenőrzővel ■ csatlakozásokat átvizsgálni ■ a hálózati kapcsolót kapcsolja be A mozgásérzékelős lámpa nem kapcsol be ■ szürkületi beállítás helytelenül megválasztva ■ a hálózati kapcsoló KI van kapcsolva ■ kioldott a biztosíték ■ állítsa be újra ■ kapcsolja be ■ kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat A mozgásérzékelős lámpa nem kapcsol ki ■ folyamatos mozgás az érzékelési területen ■ ellenőrizze a területet A mozgásérzékelős lámpa érzékelhető mozgás nélkül szükségtelenül bekapcsol. ■ a lámpa nincs elmozdulás-mentesen szerelve ■ mozgás történt, amit azonban a megfigyelő nem érzékelt ( mozgás a fal mögött, kis tárgy mozgás a lámpa közvetlen közelében stb. ) ■ szerelje fel a lámpa házát szilárdan ■ ellenőrizze a területet A mozgásérzékelős lámpa mozgás ellenére nem kapcsol be. ■ a zavar minimálisra csökkentése érdekében a készülék elnyomja a gyors mozgásokat, vagy túl kicsi a beállított érzékelési terület ■ szürkületi beállítás helytelenül megválasztva ■ ellenőrizze a területet ■ újra beállítani
