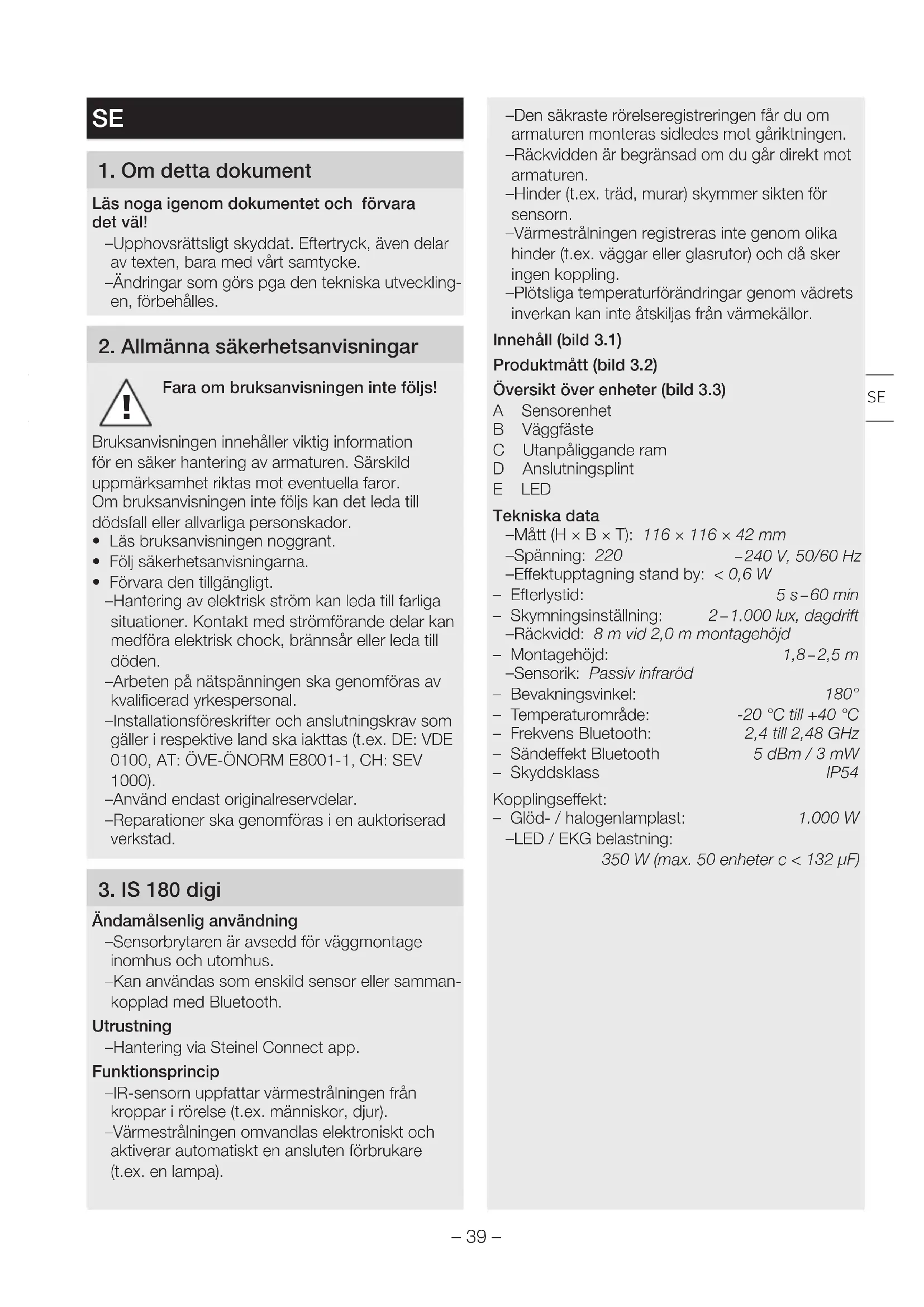

BRUKSANVISNING IS 180 Digi STEINEL

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utveckling- en, förbehålles.

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs! Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.

• Följ säkerhetsanvisningarna.

• Förvara den tillgängligt. – Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden. – Arbeten på nätspänningen ska genomföras av kvalificerad yrkespersonal. – Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Använd endast originalreservdelar. – Reparationer ska genomföras i en auktoriserad verkstad.

Ändamålsenlig användning – Sensorbrytaren är avsedd för väggmontage inomhus och utomhus. – Kan användas som enskild sensor eller samman- kopplad med Bluetooth. Utrustning – Hantering via Steinel Connect app. Funktionsprincip – IR-sensorn uppfattar värmestrålningen från kroppar i rörelse (t.ex. människor, djur). – Värmestrålningen omvandlas elektroniskt och aktiverar automatiskt en ansluten förbrukare (t.ex. en lampa). – Den säkraste rörelseregistreringen får du om armaturen monteras sidledes mot gåriktningen. – Räckvidden är begränsad om du går direkt mot armaturen. – Hinder (t.ex. träd, murar) skymmer sikten för sensorn. – Värmestrålningen registreras inte genom olika hinder (t.ex. väggar eller glasrutor) och då sker ingen koppling. – Plötsliga temperaturförändringar genom vädrets inverkan kan inte åtskiljas från värmekällor. Innehåll (bild 3.1) Produktmått (bild 3.2) Översikt över enheter (bild 3.3) A Sensorenhet B Väggfäste C Utanpåliggande ram D Anslutningsplint E LED Tekniska data – Mått (H×B×T): 116×116×42mm – Spänning: 220 – 240V, 50/60Hz – Eektupptagning stand by: <0,6W – Efterlystid: 5s – 60min – Skymnings inställning: 2 – 1.000lux, dagdrift – Räckvidd: 8m vid 2,0 m montagehöjd – Montagehöjd: 1,8 – 2,5m – Sensorik: Passiv infraröd – Bevakningsvinkel: 180° – Temperaturområde: -20°C till +40°C – Frekvens Bluetooth: 2,4 till 2,48GHz – Sändeekt Bluetooth 5dBm/3mW – Skyddsklass IP54 Kopplingseekt: – Glöd-/halogenlamplast: 1.000W – LED / EKG belastning: 350 W (max. 50 enheter c < 132 µF) SE– 40 –

4. Elektrisk installation

Fara pga elektrisk ström! Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörj- ningen.

• Kontrollera med spänningsprovare att alla led- ningar är spänningsfria.

• Se till att spänningen inte kan slås till igen. Risk för materiella skador! En förväxling av anslutningarna kan leda till kort- slutning.

• Identifiera anslutningsledningarna.

• Sammankoppla anslutningsledningarna på nytt. Nätanslutningens matarledning Nätanslutningens matarledning består av en 4-ledarkabel: L = Fas (oftast svart, brun eller grå) = Kopplad fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) Anmärkning: Tätningspluggarna är avsedda för en nätanslutning med en ytterdiameter på 5 – 10 mm. Anmärkning: Skyddsledaren måste inte anslutas på denna produkt. Anslutningsdiagram (bild 4.1)

• Kontrollera samtliga delar med avseende på skad- or. Är produkten skadad får den inte tas i bruk.

• Välj en lämplig monteringsplats. – Med hänsyn till räckvidden. (bild5.1) – Med hänsyn till rörelsedetekteringen. (bild5.2/5.3) – Vibrationsfritt. – Bevakningsområde utan hinder. – Inte i explosionsfarliga miljöer. – Inte på lättantändliga underlag. Montageordning

• Kontrollera att spänningen är frånslagen. (bild 4.1)

• Lossa låsskruven. (bild 5.4)

• Ta bort sensorenheten från vägghållaren. (bild 5.5)

• Markera borrhålen. (bild 5.6)

• Borra hål (Ø 6) och sätt i pluggar. (bild 5.7)

• Skruva fast väggfästet. – Variant infällt montage (bild 5.8) – Variant utanpåliggande med ram (bild 5.9)

• Anslut nätkabeln enligt texten på klämmorna. Till N och kan dessutom en extern last anslutas. (bild 5.10)

• Montera sensorenheten på väggfästet. (bild 5.11)

• Dra åt säkringsskruven. (bild 5.12)

• Slå till spänningen. (bild 5.12)

• Företa inställningarna ➜ "6. Funktion"

Fabriksinställningar Efterlystid: 5 sekunder Skymningsinställning: (dagdrift) Räckvidd: 100% Steinel Connect app För att konfigurera sensorbrytaren med smarttele- fon eller surfplatta måste STEINEL Connect appen laddas ner från AppStore. Det krävs en Bluetooth- förberedd smarttelefon eller surfplatta. Android iOS Funktioner som kan ställas in med Steinel Connect appen: – Efterlystid 5 sek – 60 min – Skymningsinställning 2 – 1.000lux, dagdrift, lux-teach, klockslag-teach – Inställning av räckvidden – Bluetooth sammankoppling– 41 – LED-funktion – Initialisering: LED blinkar grönt. – Bluetooth identifiering: LED blinkar långsamt blått. – Normaldrift: LED uteblir. Efterlystid Önskad efterlystid på den styrda förbrukaren kan ställas in steglöst från ca 5 sekunder till max 60 minuter. Vid varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt. Anmärkning: Efter varje gång som förbrukaren har släckts avbryts rörelsebevakningen i ca 1 sekund. Först efter att denna tid har löpt ut kan förbrukaren tändas igen vid rörelse. Skymningsinställning Sensorbrytarens önskade aktiveringsnivå kan steglöst ställas in från ca 2 till 1.000 lux. Inställning av bevakningsområdet Sensorns bevakningsområde är uppdelat i tre zoner (bild 6.1): – Alla tre zonerna kan aktiveras eller avaktiveras var för sig. – För alla tre zonerna kan räckvidden ställas in var för sig. Hänvisning: Vid inställning av bevakningsområdet rekommende- ras att välja den kortaste tiden. Hänvisning: För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste skymningsinställ- ningen stå på dagsljus. Bluetooth sammankoppling (Bluetooth Mesh) Sensorbrytaren motsvarar Bluetooth Mesh standard. Den kan sammankopplas med alla produkter som motsvarar Bluetooth Mesh standarden. Sensorbrytarens konfigurering sker per Steinel Connect app. Vid den första förbindelsen mellan sensorbrytaren och Steinel Connect appen sparas motsvarande nätverksnyckel på smarttelefonen el- ler surfplattan. Genom nyckeln är obehörig åtkomst till sensorn utesluten. För åtkomsten via ännu en smarttelefon eller surfplatta måste nätverksnyckeln delas.

7. Rengöring och skötsel

Fara pga elektrisk ström! Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

• Rengör bara apparaten när den är torr. Risk för materiella skador! Felaktiga rengöringsmedel kan orsaka skador på apparaten.

• Rengör den med en lätt fuktad trasa utan rengöringsmedel.

8. Åtgärdande av störningar

Apparaten utan spänning – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Byt ut den defekta säkringen. – Avbrott i kabel.

• Slå till strömbrytaren.

• Kontrollera kabeln med spänningsprovare. – Kortslutning i nätanslutningen.

• Kontrollera anslutningarna. Armaturen tänds inte. – Felaktig skymningsinställning.

• Ställ in reaktionsnivån på nytt. – Nätströmbrytare från.

• Slå till strömbrytaren. – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Byt ut den defekta säkringen. – Bevakningsområde för litet eller inte korrekt.

• Kontrollera och justera bevakningsområdet. Armaturen släcks inte. – Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

• Begränsa eller förändra bevakningsområdet vid behov. Apparaten sätts på oönskat. – Rörelse i bevakningsområdet t.ex. genom djur, träd eller bilar.

• Kontrollera bevakningsområdet.

• Begränsa eller förändra bevakningsområdet vid behov. – Apparaten rör sig t.ex. genom vindbyar eller nederbörd.

• Montera apparaten på ett fast underlag. SE– 42 –Ingen uppkoppling från smarttelefonen eller surfplattan till apparaten. – Smarttelefonen befinner sig för nära sensorn.• Avstånd till sensorbrytaren minst 1,5 m. – Appen är inte kompatibel med smarttelefonen eller surfplattan.• Använd en annan smarttelefon eller surfplatta. – Appversionen är för gammal.• Uppdatera Steinel Connect appen i AppStore.Ingen förbindelse till appen. – Det finns ingen nätverksnyckel på smarttelefonen eller surfplattan som används.• Dela nätverksnyckel per app.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.Kasta inte elapparater i hushållssoporna!Gäller endast EU-länder:Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH, att sensorbry-taren IS 180 digi motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.steinel.de

11. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clar-holz, TysklandAlla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:Garantin omfattar frihet från brister, som bevisli-gen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden.Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändnin-gen men inte transportriskerna.Garantirättigheter, kostnadsfrihetDe tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbe-stämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.Undantaget från garantinUttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin: – vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produkt delar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, – vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig använd-ning eller om bruksanvisningen ignoreras, – om till- och ombyggnader resp. andra modifi-kationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar, – om underhåll och skötsel av produkten inte motsvarat bruksanvisningen, – om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL, – vid transportskador eller -förluster.Tysk lags giltighetTysk lagstiftning gäller och undantaget är överen-skommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).Göra gällandeOm du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut. TILLVERKAR
