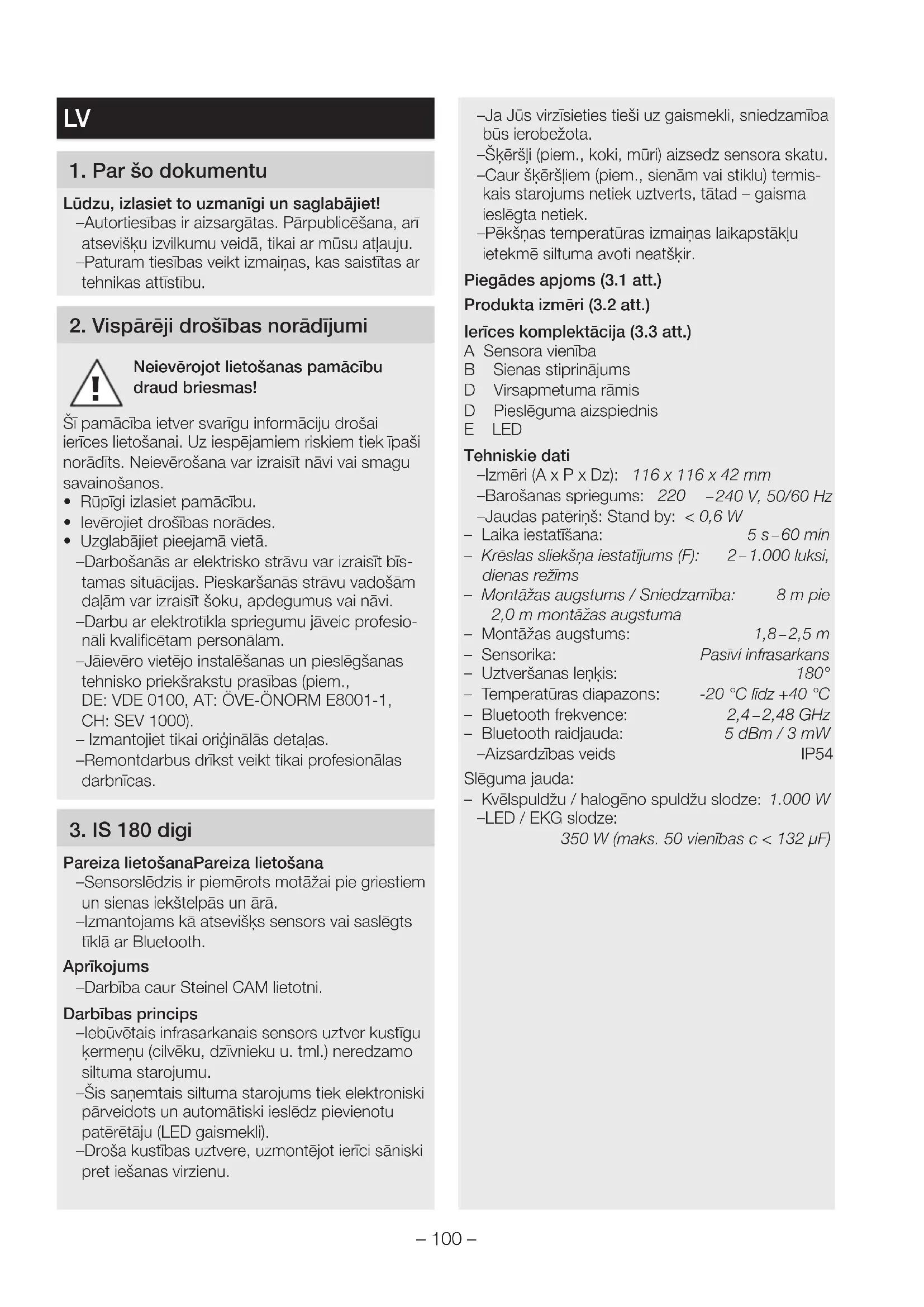

LIETOŠANAS INSTRUKCIJA IS 180 Digi STEINEL

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību draud briesmas! Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.

• Ievērojiet drošības norādes.

• Uzglabājiet pieejamā vietā. – Darbošanās ar elektrisko strāvu var izraisīt bīs- tamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi. – Darbu ar elektrotīkla spriegumu jāveic profesio- nāli kvalificētam personālam. – Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Izmantojiet tikai oriģinālās detaļas. – Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

Pareiza lietošanaPareiza lietošana – Sensorslēdzis ir piemērots motāžai pie griestiem un sienas iekštelpās un ārā. – Izmantojams kā atsevišķs sensors vai saslēgts tīklā ar Bluetooth. Aprīkojums – Darbība caur Steinel CAM lietotni. Darbības princips – Iebūvētais infrasarkanais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. – Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz pievienotu patērētāju (LED gaismekli). – Droša kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu. – Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota. – Šķēršļi (piem., koki, mūri) aizsedz sensora skatu. – Caur šķēršļiem (piem., sienām vai stiklu) termis- kais starojums netiek uztverts, tātad – gaisma ieslēgta netiek. – Pēkšņas temperatūras izmaiņas laikapstākļu ietekmē siltuma avoti neatšķir. Piegādes apjoms (3.1 att.) Produkta izmēri (3.2 att.) Ierīces komplektācija (3.3 att.) A Sensora vienība B Sienas stiprinājums D Virsapmetuma rāmis D Pieslēguma aizspiednis E LED Tehniskie dati – Izmēri (A x P x Dz): 116 x 116 x 42 mm – Barošanas spriegums: 220 – 240 V, 50/60 Hz – Jaudas patēriņš: Stand by: < 0,6 W – Laika iestatīšana: 5 s – 60 min – Krēslas sliekšņa iestatījums (F): 2 – 1.000 luksi, dienas režīms – Montāžas augstums/Sniedzamība: 8 m pie 2,0 m montāžas augstuma – Montāžas augstums: 1,8 – 2,5 m – Sensorika: Pasīvi infrasarkans – Uztveršanas leņķis: 180° – Temperatūras diapazons: -20°C līdz +40°C – Bluetooth frekvence: 2,4 – 2,48 GHz – Bluetooth raidjauda: 5dBm/3mW – Aizsardzības veids IP54 Slēguma jauda: – Kvēlspuldžu/halogēno spuldžu slodze: 1.000 W – LED / EKG slodze: 350 W (maks. 50 vienības c < 132 µF)– 101 –

4. Elektriskā instalācija

Risks saistībā ar elektrisko strāvu! Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.

• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.

• Pārliecinieties, ka sprieguma padeve paliek pārtraukta. Bojājumu risks! Pieslēguma kabeļu sajaukšana var izraisīt īssavie- nojumu.

• Identificējiet pieslēguma kabeļus.

• No jauna savienojiet pieslēguma kabeļus. Elektrotīkla pievadvada pieslēgums Tīkla pievadvadu veido 4 dzīslu kabelis: L = f āze (parasti melns, brūns vai pelēks) = pieslēgta fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) Norāde! Blīvbāžņi ir paredzēti tīkla pievadam ar ārējo diea- metru 5 – 10 mm. Norāde! Šī ierīce nav jāpieslēdz zemējumam. Pieslēgumu diagramma (4.1 att.)

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.

• Izvēlieties piemērotu montāžas vietu. – Ņemiet vērā sniedzamību. (5.1 att.) – Ņemiet vērā kustību uztveri. (5.2/5.3 att.) – Izvairieties no vibrācijas. – Uztveres laukā nav šķēršļi. – Gaismekli nedrīkst montēt sprādzienbīstamās zonās. – Nemontējiet ierīci pie viegli uzliesmojošām virsmām. Montāžas soļi

• Pārbaudiet, lai strāas pievade būtu pārtraukta. (4.1 att.)

• Atskrūvējiet drošības skrūvi. (5.4 att.)

• Atvienojiet no sienas turētāja. (5.5 att.)

• Atzīmējiet urbuma vietas. (5.6 att.)

• Izurbiet caurumus (Ø 6) un ievietojiet dībeļus (5.7 att.)

• Pieskrūvējiet sienas stiprinājumu. – Zemapmetuma montāža (5.8 att.) – Virsapmetuma variants ar virsapmetuma rāmi (5.9 att.)

• Pieslēdziet tīkla kabeli atbilstoši spaiļu marķē- jumiem. N un pieslēgt ārēju, papildu slodzi. (5.10 att.)

• Uzlieciet sensorvienību uz sienas turētāja. (5.11 att.)

• Pievelciet drošības skrūvi. (5.12 att.)

• Ieslēdziet elektrības apgādi. (5.12 att.)

• Veiciet iestatīšanu ➜ "6. Funkcijas"

Rūpnīcas iestatījumi Laika iestatījums: 5 sekundes Krēslas sliekšņa iestatījums: (Dienas režīms) Sniedzamība: 100% Steinel Connect lietotne Sensorslēdža konfigurācijai ar viedtālruni vai plan- šetdatoru Jūsu AppStore ir jālejuplādē STEINEL Connect lietotne. Ir vajadzīgs viedtālrunis vai plan- šetdators ar Bluetooth. Android iOS Šādas funkcijas ir iestatāmas Smart Connect lietotnē: – Laika iestatīšana: 5 s – 60 min – Krēslas sliekšņa iestatījums 2 – 1.000 luksi, die- nas režīms, Lux Teach, pulksteņa laika Teach – Darbības rādiusa izvēle – Bluetooth saslēgums tīklā LED funkcija – Inicializācija: LED mirgo zaļa. – Bluetooth identifikācija: LED mirgo lēnām zila. – Normālais režīms: LED neiedegas Laika iestatīšana Vēlamo vadītā patērētāja degšanas ilgumu iespē- jams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. LV– 102 – Norāde! Pēc katras patērētāja izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc tam, uztverot kustibu, patērētājs atkal ieslēgsies. Krēslas sliekšņa iestatījums Vēlamo sensorslēdža reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no apm.

– 1.000 luksiem. Uztveres zonas iestatījums Sensora uztveres zona ir sadalīta deviņās zonās (6.1 att.): – Katru zonu var aktivēt vai deaktivēt atsevišķi. – Katru no trīs zonām sniedzamību var iestatīt atsevišķi. Norāde! Iestatot uztveres lauku, ieteicams izvēlēties īsāko laiku. Norāde! Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, krēslas iestatījumu regulato- ram jābūt pagrieztam pret dienasgaismas režīmu. Bluetooth saslēgums tīklā (Bluetooth Mesh) Sensorslēdzis atbilds Buetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam. Sensorslēdža konfigurācija ar Steinel Connect lietotni Pirmo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālruņa vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekļuvi sensoram. Lai piekļūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu.

7. Tīrīšana un kopšana

Risks saistībā ar elektrisko strāvu! Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci. Bojājumu risks! Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

8. Traucējumu novēršana

Ierīcei netiek pievadīta strāva. – Drošinātājs nav ieslēgts vai ir bojāts.

• Ieslēdziet drošinātāju.

• Nomainiet bojāto drošinātāju. – Bojāts kabelis.

• Ieslēdziet tīkla slēdzi.

• Pārbaudiet kabeli ar sprieguma testeri. – Īssavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus. Ierīce neieslēdzas. – Krēslas sliekšņa iestatījums izvēlēts nepareizi.

• Iestatiet reakcijas slieksni no jauna. – Izslēgts tīkla slēdzis.

• Ieslēdziet tīkla slēdzi. – Drošinātājs nav ieslēgts vai ir bojāts.

• Ieslēdziet drošinātāju.

• Nomainiet bojāto drošinātāju. – Uztveres lauks ir pārāk mazs vai nav pareizs.

• Pārbaudiet un justējiet uztveršanas zonu. Ierīce neizslēdzas. – Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.

• Pie vajadzības ierobežojiet vai izmainiet uztve- res zonu. Ierīce ieslēdzas nevajadzīgi. – Nepārtraukta kustība uztveršanas zonā, piem., dzīvnieki, koki vai automašīnas.

• Pārbaudiet uztveršanas zonu.

• Pie vajadzības ierobežojiet vai izmainiet uztve- res zonu. – Gaismeklis šūpojas, piem., stipra vēja brāzmās vai stipros nokrišņos.

• Lampu piemontēt pie stingras pamatnes. Starp viedtālruni vai planšeti un ierīci nenotiek savienošanās. – Viedtālrunis atrodas pārāk tuvu ierīcei.

• Attālums līdz sensorslēdzim vismaz 1,5 m. – Lietotne nav savietojama ar viedtālruni vai planšeti.

• Izmantojiet citu viedtālruni vai planšeti. – Lietotnes versijai nav jaunākā atjauninājuma.

• Steinel Connest lietotne ir atjaunojama AppStore. Nav savienojuma ar lietotni. – Uz izmantotā viedtālruņa vai planšetes nav tīkla atslēgas.
