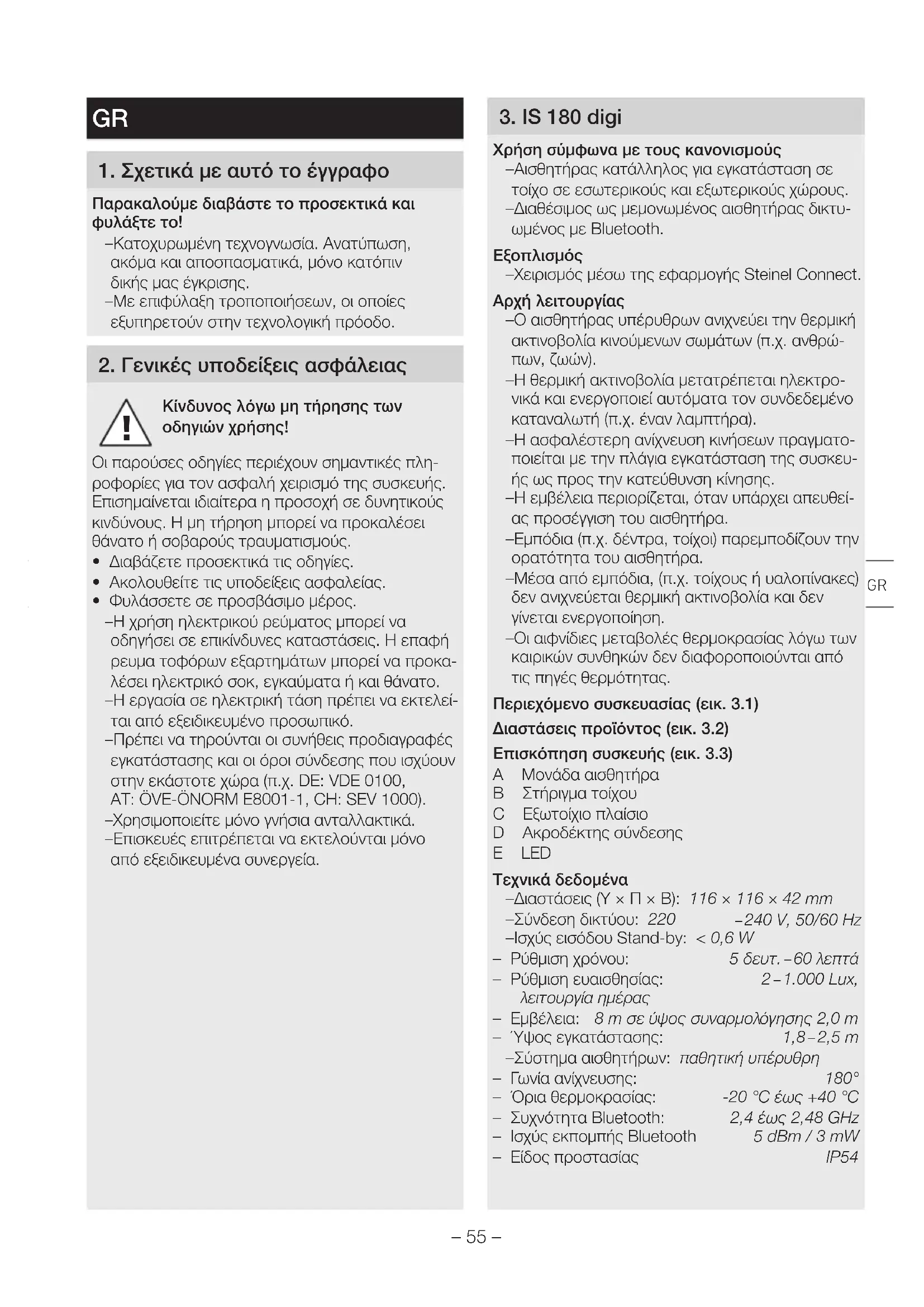

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IS 180 Digi STEINEL

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάστε το προσεκτικά και φυλάξτε το! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης! Οι παρούσες οδηγίες περιέχουν σημαντικές πλη- ροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκα- λέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελεί- ται από εξειδικευμένο προσωπικό. – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ. DE: VDE 0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. – Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήρας κατάλληλος για εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους. – Διαθέσιμος ως μεμονωμένος αισθητήρας δικτυ- ωμένος με Bluetooth.

– Χειρισμός μέσω της εφαρμογής Steinel Connect. Aρχή λειτουργίας – Ο αισθητήρας υπέρυθρων ανιχνεύει την θερμική ακτινοβολία κινούμενων σωμάτων (π.χ. ανθρώ- πων, ζωών). – Η θερμική ακτινοβολία μετατρέπεται ηλεκτρο- νικά και ενεργοποιεί αυτόματα τον συνδεδεμένο καταναλωτή (π.χ. έναν λαμπτήρα). – Η ασφαλέστερη ανίχνευση κινήσεων πραγματο- ποιείται με την πλάγια εγκατάσταση της συσκευ- ής ως προς την κατεύθυνση κίνησης. – Η εμβέλεια περιορίζεται, όταν υπάρχει απευθεί- ας προσέγγιση του αισθητήρα. – Εμπόδια (π.χ. δέντρα, τοίχοι) παρεμποδίζουν την ορατότητα του αισθητήρα. – Μέσα από εμπόδια, (π.χ. τοίχους ή υαλοπίνακες) δεν ανιχνεύεται θερμική ακτινοβολία και δεν γίνεται ενεργοποίηση. – Οι αιφνίδιες μεταβολές θερμοκρασίας λόγω των καιρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας. Περιεχόμενο συσκευασίας (εικ. 3.1) Διαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3) A Μονάδα αισθητήρα B Στήριγμα τοίχου C Εξωτοίχιο πλαίσιο D Ακροδέκτης σύνδεσης E LED Tεχνικά δεδομένα – Διαστάσεις (Υ×Π×Β): 116×116×42mm – Σύνδεση δικτύου: 220 – 240V, 50/60Hz – Ισχύς εισόδου Stand-by: <0,6W – Ρύθμιση χρόνου: 5δευτ. – 60λεπτά – Ρύθμιση ευαισθησίας: 2 – 1.000Lux, λειτουργία ημέρας – Εμβέλεια: 8m σε ύψος συναρμολόγησης 2,0 m – Ύψος εγκατάστασης: 1,8 – 2,5m – Σύστημα αισθητήρων: παθητική υπέρυθρη – Γωνία ανίχνευσης: 180° – Όρια θερμοκρασίας: -20°C έως +40°C – Συχνότητα Bluetooth: 2,4 έως 2,48GHz – Ισχύς εκπομπής Bluetooth 5dBm/3mW – Είδος προστασίας IP54 GR– 56 – Ισχύς φορτίου: – Λαμπτήρας πυράκτωσης/αλογόνου: 1.000W – Φορτίο LED / ΗΚΓ: 350 W (max. 50 μονάδες c < 132 µF)

4. Ηλεκτρική εγκατάσταση

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Επανασυνδέστε τους αγωγούς σύνδεσης. Σύνδεση αγωγού τροφοδοσίας Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 4 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο)

Οι στεγανοποιητικές τάπες προβλέπονται για αγωγό τροφοδοσίας με εξωτερική διάμετρο 5 – 10 mm.

Ο αγωγός γείωσης δεν πρέπει να συνδεθεί σε αυτό

Διάγραμμα συνδέσεων (εικ. 4.1)

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λει- τουργία του προϊόντος.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. (εικ.5.1) – Λαμβάνετε υπόψη την ανίχνευση κίνησης. (εικ.5.2/5.3) – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο

– Όχι επάνω σε εύφλεκτες επιφάνειες. Βήματα εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενερ- γοποιημένη. (εικ. 4.1)

• Λύνετε τη βίδα ασφάλισης. (εικ. 5.4)

• Αποσπάτε τη μονάδα αισθητήρα από το στήριγμα τοίχου. (εικ. 5.5)

• Σημαδεύετε τα σημεία για τρύπες. (εικ. 5.6)

• Ανοίγετε τρύπες (Ø 6) και τοποθετείτε ούπατ. (εικ. 5.7)

• Βιδώνετε σφιχτά το στήριγμα τοίχου. – Ενδοτοίχια παραλλαγή (εικ. 5.8) – Εξωτοίχια έκδοση με εξωτοίχιο πλαίσιο (εικ. 5.9)

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με την ετικέτα ακροδεκτών. Σε N και μπορεί να συν- δεθεί πρόσθετο εξωτερικό φορτίο. (εικ. 5.10)

• Τοποθετήστε τη μονάδα αισθητήρα στο στήριγμα τοίχου. (εικ. 5.11)

• Συσφίγγετε τη βίδα ασφάλισης. (εικ. 5.12)

• Ενεργοποιείτε την τροφοδοσία ρεύματος. (εικ. 5.12)

• Κάνετε ρυθμίσεις ➜ „6. Λειτουργία“– 57 –

Ρυθμίσεις εργοστασίου Ρύθμιση χρόνου: 5 δευτερόλεπτα Ρύθμιση ευαισθησίας: (Λειτουργία ημέρας) Εμβέλεια: 100% Εφαρμογή Steinel Connect Για τη ρύθμιση του διακόπτη αισθητήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε την εφαρμογή STEINEL Connect από το δικό σας AppStore. Απαιτείται ένα smartphone ή Tablet με δυνατότητα Bluetooth. Android iOS Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρμογής Steinel Connect: – Ρύθμιση χρόνου 5δευτ. – 60λεπτά – Ρύθμιση ευαισθησίας 2 – 1.000Lux, λειτουργία ημέρας, Lux-Teach, Teach ώρας – Ρύθμιση εμβέλειας – Δικτύωση Bluetooth Λειτουργία LED – Αρχικοποίηση: Το LED αναβοσβήνει σε πράσινο

– Αρχικοποίηση Bluetooth: Το LED αναβοσβήνει αργά σε μπλε χρώμα. – Κανονική λειτουργία: Το LED σβήνει. Ρύθμιση χρόνου Η επιθυμητή διάρκεια φωτισμού του ρυθμισμένου καταναλωτή μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτερόλεπτα το λιγότερο έως το ανώτερο 60 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου.

Μετά από κάθε διαδικασία απενεργοποίησης του καταναλωτή διακόπτεται για 1 περίπου δευτερόλε- πτο η εκ νέου ανίχνευση κίνησης. Αφού παρέλθει ο χρόνος αυτός είναι εφικτή η ενεργοποίηση φωτός από τον καταναλωτή εφόσον ανιχνευτεί κίνηση. Ρύθμιση ευαισθησίας Το επιθυμητό όριο ευαισθησίας διακόπτη αισθητήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 1.000 Lux. Ρύθμιση εύρους ανίχνευσης Το εύρος ανίχνευσης χωρίζεται σε τρεις περιοχές (εικ. 6.1): – Δυνατότητα μεμονωμένης ενεργοποίησης ή απενεργοποίησης για κάθε μία εκ των τριών

– Για τον κάθε ένα εκ των τριών περιοχών είναι δυνατή η μεμονωμένη ρύθμιση της εμβέλειας.

Για τη ρύθμιση των ορίων κάλυψης προτείνεται η επιλογή του βραχύτερου χρόνου.

Για τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας σε φως ημέρας πρέπει η ρύθμιση ευαι- σθησίας να βρίσκεται σε λειτουργία φωτός ημέρας. Δικτύωση Bluetooth (Bluetooth Mesh) Ο διακόπτης αισθητήρα ανταποκρίνεται στο πρότυπο Bluetooth Mesh. Μπορεί να δικτυωθεί με όλα τα προϊόντα που ανταποκρίνονται σε πρότυπο Bluetooth Mesh. Η διαμόρφωση του διακόπτη αισθητήρα πραγμα- τοποιείται μέσω της εφαρμογής Steinel Connect. Κατά την πρώτη σύνδεση μεταξύ διακόπτη αισθη- τήρα και εφαρμογής Steinel Connect αποθηκεύε- ται στο Smartphone ή το Tablet το σχετικό κλειδί δικτύου. Αποκλείεται η αναρμόδια πρόσβαση στον αισθητήρα μέσω του κλειδιού. Για πρόσβαση από άλλο Smartphone ή Tablet πρέπει να μοιραστεί το κλειδί δικτύου. GR– 58 –

7. Καθαρισμός και φροντίδα

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμέ- νο πανί χωρίς απορρυπαντικό.

8. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ενεργοποιήστε τον διακόπτη δικτύου.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. Η συσκευή δεν ενεργοποιείται. – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη φωτεινότητα απόκρισης. – Διακόπτης δικτύου OFF.

• Ενεργοποιήστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Εύρος ανίχνευσης πολύ μικρό ή εσφαλμένο.

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης. Η συσκευή δεν απενεργοποιείται. – Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης. Η συσκευή ενεργοποιείται ανεπιθύμητα. – Δίαρκής κίνηση εντός ορίων ανίχνευσης π.χ. λόγω ζώων, δέντρων ή αυτοκινήτων.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης. – Συσκευή κινείται εξαιτίας π.χ. ανεμοριππών ή ισχυρής βροχόπτωσης.

• Συναρμολογείτε σε σταθερή επιφάνεια. Καμία εδραίωση σύνδεσης από το Smartphone ή το Tablet με τη συσκευή. – Το Smartphone βρίσκεται πολύ κοντά στη

• Απόσταση προς αισθητήρα τουλάχιστον 1,5 m. – Η εφαρμογή δεν είναι συμβατή με το Smartphone ή το Tablet.

• Χρησιμοποιήστε άλλο Smartphone ή Tablet. – Η έκδοση της εφαρμογής δεν είναι ενημερω-

• Ενημερώστε την εφαρμογή Steinel Connect στο AppStore. Καμία σύνδεση με την εφαρμογή. – Δεν υπάρχει το κλειδί δικτύου στο Smartphone ή το Tablet που χρησιμοποιείται.

• Μοιραστείτε το κλειδί δικτύου μέσω
