ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IR 180 COM1 STEINEL

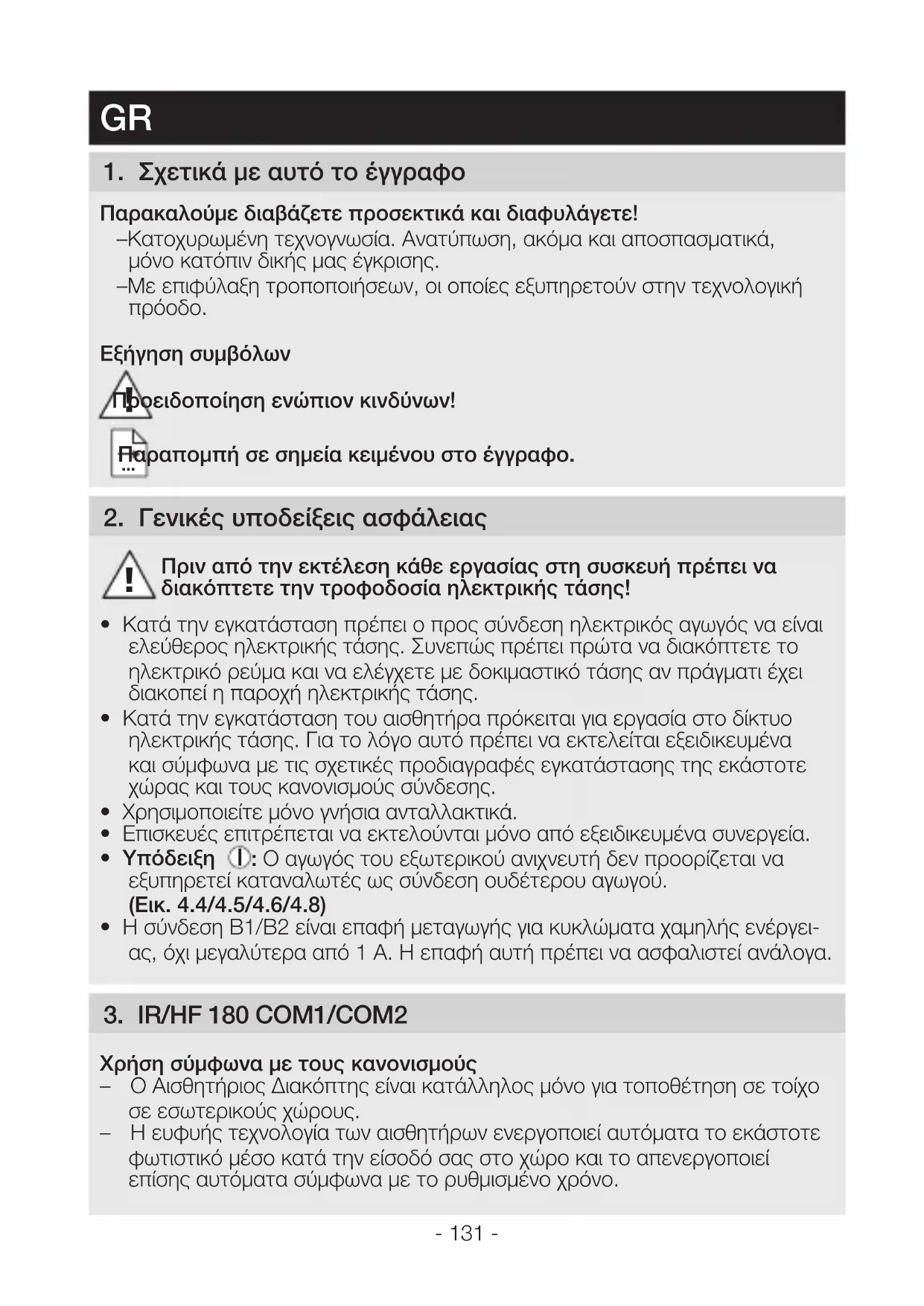

1 Σχετικά με αυτό το έγγραφο Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική

Εξήγηση συμβόλων Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο 2 Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

I II III : Ο αγωγός του εξωτερικού ανιχνευτή δεν προορίζεται να εξυπηρετεί καταναλωτές ως σύνδεση ουδέτερου αγωγού. (Εικ 44/45/46/48)

• Η σύνδεση B1/B2 είναι επαφή μεταγωγής για κυκλώματα χαμηλής ενέργει- ας, όχι μεγαλύτερα από 1 A. Η επαφή αυτή πρέπει να ασφαλιστεί ανάλογα.

3 IR/HF 180 COM1/COM2

Χρήση σύμφωνα με τους κανονισμούς – Ο Αισθητήριος Διακόπτης είναι κατάλληλος μόνο για τοποθέτηση σε τοίχο σε εσωτερικούς χώρους. – Η ευφυής τεχνολογία των αισθητήρων ενεργοποιεί αυτόματα το εκάστοτε φωτιστικό μέσο κατά την είσοδό σας στο χώρο και το απενεργοποιεί επίσης αυτόματα σύμφωνα με το ρυθμισμένο χρόνο.

Ο Αισθητήριος διακόπτης IR 180 COM1 - COM2 διαθέτει πυρο-αισθητήρα, ο οποίος ανιχνεύει την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (ανθρώπων, ζώων κ.λπ.). Η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα ένα συνδεδεμένο καταναλωτή (π.χ. λα- μπτήρα). Μέσα από εμπόδια, όπως π.χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερμική ακτινοβολία και συνεπώς δεν γίνεται ενεργοποίηση.

Ο Αισθητήριος Διακόπτης HF 180 COM1 / COM2 είναι ένας ενεργός ανιχνευ- τής κινήσεων. Αντιδρά ανεξάρτητα θερμοκρασίας και στην παραμικρή κίνηση. Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων εκπέμπει ηλεκτρομαγνη- τικά κύματα υψηλών συχνοτήτων (5,8 GHz) και λαμβάνει την ηχώ τους. Ακόμα και σε περίπτωση παραμικρής κίνησης στην περιοχή κάλυψης, ο αισθητήρας αντιλαμβάνεται τη μεταβολή της ηχούς. Ένας μικροεπεξεργαστής δίνει την εντολή "Ενεργοποίηση φωτός". Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. Όλες οι ρυθμίσεις λειτουργιών μπορούν να γίνονται προαιρετικά μέσω τηλεκοντρόλ RC 5, RC 8 ή Smart Remote. (➜ "7 Εξαρτήματα") Περιεχόμενο συσκευασίας IR 180 (εικ 31) Περιεχόμενο συσκευασίας HF 180 (εικ32) Διαστάσεις προϊόντος IR 180 / HF 180 (εικ 33) Επισκόπηση συσκευής (εικ 34) A Πλήκτρο B Κάλυμμα C Φακός IR 180 / κάλυμμα HF 180 D Εγκοπή αποσυναρμολόγησης E Δομοστοιχείο αισθητήρα F Κατάσταση LED G Πλαίσιο H Ελασμάτινο πλαίσιο I Δομοστοιχείο φορτίου 4 Ηλεκτρική σύνδεση

• Διακόπτετε τροφοδοσία ρεύματος (εικ 41) Για τη συρμάτωση του Αισθητήριου Διακόπτη ισχύει: σύμφωνα με VDE 0100520 εδάφιο 6 επιτρέπεται να χρησιμοποιηθεί για τη συρμάτωση μεταξύ αισθητήρα και στραγγαλιστικού πηνίου ένας πολλαπλός αγωγός, ο οποίος εμπεριέχει τόσο τα καλώδια τροφοδοσίας όσο και τους αγωγούς ελέγχου (π.χ. NYM 5×1,5 mm

Ο χώρος ακροδέκτη σύνδεσης καλωδίου τροφοδοσίας έχει σχεδιαστεί το ανώτερο για 2×2,5 mm².- 133 - Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 4 συρμάτων το λιγότερο: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (συνήθως πράσινο/κίτρινο) P = Για σύνδεση περισσότερων ανιχνευτών κινήσεων L' = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι) Υπόδειξη αγωγού I II III

Το μέγ. μήκος καλωδίου μεταξύ δύο αισθητήρων επιτρέπεται να ανέρχεται σε 50 m. Για κάθε περαιτέρω αισθητήρα μέγ. 25 m. Κατά την ενσωμάτωση 10 αισθητήρων συνολικά μέγ. 300 m. Υπόδειξη αγωγού I II III

Μήκος καλωδίου μέγ. 50 m.

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνω- ριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου. Στο καλώδιο τροφοδοσίας μπορεί να συναρμολογηθεί και κατάλληλος διακόπτης κυκλώμα- τος για ενεργοποίηση (ΕΝΤΟΣ) και απενεργοποίηση (ΕΚΤΟΣ). Υπόδειξη για IR 180: Το σημείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον 1 m από άλλο λαμπτήρα, διότι η θερμική ακτινοβολία ενδέχεται να προκαλεί ενεργοποίηση του συστήματος. Σύνδεση αγωγού τροφοδοσίας IR 180 COM1 (εικ 42) Σύνδεση αγωγού τροφοδοσίας IR 180 COM2 (εικ 43) Υπόδειξη για παράλληλη σύνδεση μέσω αγωγού P: Η παράλληλη σύνδεση του IR 180 και του HF 180 είναι δυνατή. Θα πρέπει όμως σε κάθε ενδοτοίχια πρίζα να υπάρχει και ένας ουδέτερος αγωγός. Κατά τη χρήση περισσοτέρων Αισθητήριων Διακοπτών πρέπει να συνδεθούν στην ίδια φάση. Είναι εφικτή η παράλληλη σύνδεση έως και 10 Αισθητήριων Διακοπτών το πολύ. Master/Master COM1 (εικ 44) Master/Master COM1/COM2 (εικ 45) Στην παράλληλη σύνδεση είναι εφικτή η χρήση και περισσοτέρων Master. Κάθε Master ενεργοποιεί μία ομάδα φωτός ανάλογα με την ίδια μέτρηση φωτεινότητας. Όλες οι ρυθμίσεις ρυθμίζονται εξατομικευμένα σε κάθε Master. Το φορτίο μεταγωγής διανέμεται στους μεμονωμένους Master. Η παρουσία συνεχίζει να ανιχνεύεται συλλογικά από όλους τους ανιχνευτές. Η έξοδος παρουσίας μπορεί να συλληφθεί σε οποιονδήποτε Master. Η έξοδος παρουσίας (HLK, COM2) μπορεί να συλληφθεί σε οποιονδήποτε Master.- 134 -

Σε δικτύωση Master/Master ενδέχεται κατά την ενεργοποίηση πλήκτρων (A) να προκύψουν αντίστροφες/αντίθετες αντιδράσεις μεταγωγής, όταν οι IR/HF 180 έχουν διαφορετικές χρονοκαθυστερήσεις και εφόσον αυτές έχουν ήδη λήξει σε αισθητήρα. Εάν προκύψει τέτοιου είδους κατάσταση είτε αναμείνατε τη χρονοκαθυστέρηση ή πραγματοποιήστε User-Reset (RC 5) ή Reset (RC 8). Σε περίπτωση ίδιας ρύθμισης ρυθμιστή και διακόπτη DIP κατά τη δικτύωση των IR/HF 180 περιορίζεται αυτός ο κίνδυνος. Master/Slave (εικ 46) Η λειτουργία Master-/Slave επιτρέπει την ανίχνευση μεγάλων χώρων (φορτίο συνδεδεμένο = Master, χωρίς φορτίο = Slave). Η αποτίμηση της φωτεινότητας στο χώρο γίνεται αποκλειστικά στο Master. Τα Slaves δηλώνουν την ανίχνευση κίνησης στο Master. Δύο μηνύτορες σε εξωτερικό αυτοματισμό κλιμακοστασίου παλιά κτήρια/ ανακαίνιση (εικ 47) Δικτύωση με αισθητήρες Control PRO (εικ 48) Αν ο IR 180/HF 180 δικτυωθεί με αισθητήρα Control PRO μέσω του αγωγού P, πρέπει να συνδεθούν όλα τα μέρη στο επιτοίχιο διακόπτη και πρέπει επίσης να απενεργοποιηθεί το εσωτερικό πλήκτρο (εικ 54). Εάν ολόκληρο το σύστημα διαθέτει πλήκτρο για χειροκίνητο χειρισμό, τότε το εν λόγω πλήκτρο πρέπει να συνδεθεί στην είσοδο S του αισθητήρα Control PRO. Ο αισθητήρας Control PRO πρέπει να είναι Master και ο IR 180/HF 180 Slave. 5 Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία της συσκευής.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. (εικ 51) Βήματα εγκατάστασης

• Αποσύνδεση δομοστοιχείου αισθητήρα και φορτίου (εικ 52)

• Διακόπτετε τροφοδοσία ρεύματος (εικ 41)

• Πραγματοποίηση σύνδεσης δικτύου (εικ 42/43)

• Τοποθετηση δομοστοιχείου φορτίου (H) σε ενδοτοίχια πρίζα (εικ 53)

• Βιδώστε με βίδες στερέωσης πρίζας σε δακτύλιο υποστήριξης (εικ 53)

• Πραγματοποιήστε τις ρυθμίσεις σε ρυθμιστή και διακόπτη DIP σε δομοστοιχείο αισθητήρα (E) (εικ 54) (➜ "6 Λειτουργία")

• Συνδυάστε το δομοστοιχείο αισθητήρα (E) και το πλαίσιο (G) και πιέζοντας συνδέστε τα με το δομοστοιχείο φορτίου (H) (εικ 55)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ 56)- 135 - 6 Λειτουργία Ρυθμίσεις εργοστασίου ρυθμιστή Ρύθμιση εμβέλειας (J): IR 12 m / HF 8 m Ρύθμιση χρόνου (K): 30 δευτ Ρύθμιση ευαισθησίας (L): λειτουργία φωτός ημέρας Χρονοκαθυστέρηση COM2 15 λεπτ Καθυστέρηση ενεργοποίησης COM2 0 λεπτ Ρύθμιση εμβέλειας IR (εικ 54 / J) Βαθμιαία ρυθμιζόμενο – Ρυθμιστής μέγιστο = μεγ. εμβέλεια (περ. 12 μ.) – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια (περ. 5 μ.) Ρύθμιση εμβέλειας HF (εικ 54 / J) Βαθμιαία ρυθμιζόμενο – Ρυθμιστής μέγιστο = μέγ. εμβέλεια (περ. 8 μ.) – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια (περ. 1 μ.) Ρύθμιση χρόνου (εικ 54 / K) Βαθμιαία ρυθμιζόμενο Η επιθυμητή χρονοκαθυστέρηση μπορεί να ρυθμιστεί μεταξύ 30 δευτ. και 30 λεπτ. στο ρυθμιστή. Σε περίπτωση υπέρβασης του ορίου φωτεινότητας (λογική παρουσία), απενεργοποιείται ο αισθητήρας μετά το πέρας της χρονο- καθυστέρησης. Λειτουργία παλμού Όταν ο ρυθμιστής έχει ρυθμιστεί σε , η συσκευή βρίσκεται σε λειτουργία παλμού, δηλ. η έξοδος ενεργοποιείται για περ. 2 δευτ. (π.χ. για αυτοματισμό κλιμακοστασίου). Κατόπιν ο αισθητήρας δεν αντιδρά σε κίνηση για περ. 8 δευτ. Εξαιτίας αυτοθα- μπώματος από ξένο φως είναι εφικτή εδώ μόνο η λειτουργία ημέρας. Λειτουργία IQ (

Όταν ο ρυθμιστής έχει ρυθμιστεί σε ( ), η χρονοκαθυστέρηση προσαρμόζεται δυναμικά, αυτοδίδακτα στη συμπεριφορά του χρήστη. Μέσω αλγόριθμου εκμάθησης γίνεται ο υπολογισμός του κύκλου χρόνου. Ο βραχύτερος χρόνος ανέρχεται σε 5 λεπτ., ο μεγαλύτερος χρόνος σε 20 λεπτ. Ρύθμιση ευαισθησίας (εικ 54 / L) Το επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί βαθμιαία σε 2-1000 Lux – Ρυθμιστής σε θέση

= Λειτουργία λυκόφωτος (περ. 2 Lux) – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (περ. 1000 Lux) ➜ Πίνακας "Παραδείγματα εφαρμογής"- 136 - Ρυθμίσεις εργοστασίου διακόπτη DIP

DIP 1 – (NORM/TEST) Κανονική/λειτουργία δοκιμής (εικ 54) Η λειτουργία δοκιμής προηγείται κάθε άλλης ρύθμισης στον Αισθητήριο Διακόπτη και εξυπηρετεί στον έλεγχο λειτουργικότητας και ορίων ανίχνευσης. Ο Αισθητήρι- ος Διακόπτης ενεργοποιεί ανεξάρτητα φωτεινότητας και σε περίπτωση κίνησης στο χώρο το φωτισμό για χρονοκαθυστέρηση περ. 5 δευτ. (μπλε LED αναβοσβή- νει κατά την ανίχνευση). Σε κανονική λειτουργία ισχύουν όλες οι εξατομικευμένα ρυθμισμένες τιμές (ρυθμιστής). Ακόμα και χωρίς συνδεδεμένο φορτίο είναι εφικτή η ρύθμιση του Αισθητήριου Διακόπτη με τη βοήθεια της μπλε φωτοδιόδου LED. Δεν λαμβάνει χώρα αυτόματη εγκατάλειψη της λειτουργίας δοκιμής διακόπτη DIP. DIP 2 – (AUTO/MAN) Υπεραυτόματο/Ημιαυτόματο (εικ 54) Υπεραυτόματο: (AUTO) Ο φωτισμός ενεργοποιείται αυτόματα ανάλογα με τη φωτεινότητα με την κίνηση και απενεργοποιείται όταν η φωτεινότητα αυξάνεται ή εκπνέει η χρονοκαθυστέρηση. Ο φωτισμός μπορεί να ενεργοποιηθεί ανά πάσα στιγμή χειροκίνητα. Κατά τη μεταγωγή αυτή διακόπτεται προσωρινά ο αυτοματισμός

Ημιαυτόματο: (MAN) Ο φωτισμός απενεργοποιείται μόνο αυτόματα. Η ενεργοποίηση πραγματοποι- είται χειροκίνητα, το αίτημα φωτός με το πλήκτρο. Παραμένει ενεργοποιημένο για τη ρυθμισμένη χρονοκαθυστέρηση. DIP 3 – (used / not used ) (εικ 54) Σε θέση "used" το ενσωματωμένο πλήκτρο (A) και το πλήκτρο που ενδε- χομένως έχει συνδεθεί στην είσοδο S ενεργοποιείται. Σε θέση ʼnot used" το ενσωματωμένο πλήκτρο (A) και το πλήκτρο που ενδεχομένως έχει συνδεθεί στην είσοδο S απενεργοποιείται και δεν έχει συνεπώς καμία λειτουργία. Κατά τα λοιπά, ο διακόπτης επηρεάζει τη δικτύωση με τον αγωγο P. (➜ "4 Ηλεκτρική σύνδεση") DIP 4 – (ON / ON/OFF ) (εικ 54) Στη θέση ON-OFF ο φωτισμός ενεργοποιείται και απενεργοποιείται ανά πάσα στιγμή χειροκίνητα (εξαίρεση παλμική λειτουργία: όχι χειροκίνητο ΕΚΤΟΣ). Στη θέση ON δεν είναι πλέον εφικτή η χειροκίνητη απενεργοποίηση. Με κάθε πάτημα πλήκτρου γίνεται εκ νέου εκκίνηση χρονυστέρησης. Πλήκτρο για λειτουργία φωτός Η λειτουργία του ενσωματωμένου πλήκτρου (Α) εξαρτάται από τη διαμόρφω- ση του αισθητήρα και την επίκαιρη κατάσταση λειτουργίας. ➜ Πίνακας "Λειτουργία φωτός"- 137 - Ρύθμιση ευαισθησίας Παραδείγματα εφαρμογών Τιμές φωτεινότητας Λειτουργία ευαισθησίας ελάχ. Διάδρομοι, αίθουσες υποδοχής 1 Κλιμακοστάσια, ηλεκτρικές σκάλες, κυλιόμενοι διάδρομοι 2 Πλυσταριά, τουαλέτες, χώροι ηλεκτρικών πινάκων, καντίνες 3 Χώροι πωλήσεων, νηπιαγωγεία, προθάλαμοι σχολείων, κλειστά γυμναστήρια

Χώροι εργασίας: χώροι γραφείων, διασκέψεων και συνομιλι

ών, εργασίες συναρμολόγησης ακριβείας, κουζίνες

Χώροι εργασίας με έντονη ορατότητα: εργαστήριο, τεχνικό σχέδιο, εργασίες ακριβείας >=6 Λειτουργία φωτός ημέρας μέγ. Υπόδειξη: Ανάλογα με το σημείο εγκατάσταης ενδέχεται να είναι αναγκαία η διόρθωση της ρύθμισης. Η μέτρηση φωτεινότητας γίνεται στον αισθητήρα. Λειτουργία φωτός

διακόπτης DIP 4 Κατάσταση Λειτουργία πλήκτρου Υπεραυτόματο ON/ON-OFF

Ο φωτισμός παραμένει ενεργοποιημένος για τη ρυθμισμένη χρονοκαθυ

Υπεραυτόματο ON-OFF Ο φωτισμός είναι ενεργοποιημένος Ο φωτισμός παραμένει απενεργοποιημένος για τη ρυθμισμένη χρονο

καθυστέρηση και ενερ- γοποιείται εκ νέου σε περίπτωση εντοπισμού κίνησης (κατάσταση αντίστροφης λειτουργί

ας/παρουσίας) Υπεραυτόματο ON Ο φωτισμός είναι ενεργοποιημένος Η ρυθμισμένη χρονοκα

θυστέρηση ενεργοποι- είται εκ νέου. Ημιαυτόματο ON/ON-OFF Ο φωτισμός είναι απενεργοποιημένος Ο φωτισμός παραμένει ενεργοποιημένος για τη ρυθμισμένη χρονοκαθυ

Ημιαυτόματο ON-OFF Ο φωτισμός είναι ενεργοποιημένος. Ο φωτισμός παραμέ

νει απενεργοποιημένος έως την επόμενη ενερ

Ημιαυτόματο ON Ο φωτισμός είναι ενεργοποιημένος Η ρυθμισμένη χρονοκα

θυστέρηση ενεργοποι- είται εκ νέου.- 138 - 7 Αξεσουάρ (προαιρετικά) Τηλεκοντρόλ χρήστη RC 5 EAN 4007841 592806 Πρόσθετη λειτουργία RC 5 – Φως ΕΝΤΟΣ/ΕΚΤΟΣ 4 ώρ. – User-Reset – 100 h burn in – Λειτουργία παρουσίασης Τηλεκοντρόλ Service RC 8 EAN 4007841 559410 Πρόσθετες λειτουργίες RC 8 – Ρύθμιση εμβέλειας – Ρύθμιση χρόνου CH 1/CH 2 – Καθυστέρηση ενεργοποίησης/παρακολούθηση χώρου CH 2 – Δοκιμαστική / κανονική λειτουργία – Ρύθμιση ορίου ευαισθησίας – Λειτουργία νύχτας – Λειτουργία φωτός ημέρας – Teach-In – Αυτόματη / χειροκίνητη λειτουργία – Επαναφορά (Reset) – Λειτουργία IQ Smart Remote EAN 4007841 009151 – Ρυθμιστικός έλεγχος μέσω Smartphone ή Tablet – Αντικαθιστά όλα τα τηλεκοντρόλ – Κατεβάστε την κατάλληλη εφαρμογή και συνδέστε μέσω Bluetooth 8 Απόσυρση Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορ-

Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο, πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.- 139 - 9 Δήλωση συμμόρφωσης Η εταιρεία STEINEL Vertrieb GmbH δηλώνει ότι ο τύπος εγκατάστασης ραδι-οεπικοινωνίας HF 180 ανταποκρίνεται στην Οδηγία 2014/53/EΚ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης ΕΕ είναι διαθέσιμο μέσω της ακόλουθης διαδικτυακής πύλης: www.steinel.de 10 Εγγύηση κατασκευαστή Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιω-μάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρο-νικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεωνΕάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομη-νία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ ΠΛυγκωνης& Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευ-ση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη wwwsteinel-professionalde/garantieΕάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

ΕΓΓΥΗΣΗ- 140 - 11 Tεχνικά δεδομένα Διαστάσεις Π×Υ×Β 80×80×50 mm Τάση δικτύου 220-240 ~V / 50/60 HZ Σύστημα αισθητήρα Παθητικό υπέρυθρο (IR) / υψηλή συχνότητα (HF) Εμβέλεια IR μέγ. 12 m (εφαπτομενικά) / μέγ. 3 m (ακτινικά) / HF μέγ. 8 m

Γωνία κάλυψης 180° Ισχύς Φορτίο λαμπτήρα πυράκτωσης/αλογόνου Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο Λαμπτήρες φθορισμού χωρίς αντιστάθμιση Λαμπτήρες φθορισμού σειριακή αντιστάθμιση Λαμπτήρες φθορισμού σε παράλληλη αντιστάθμιση Λαμπτήρες αλογόνου χαμηλής τάσης LED < 2 W

LED > 8 W Χωρητικό φορτίο 2000 W 1000 W 1000 VA 400 VA 500 VA 2000 VA 100 W 300 W 600 W 176 μF Ισχύς, έξοδος μεταγωγής 2 Παρουσία (μόνο COM 2) μέγ. 230 W/230 V μέγ. 1A, (cos φ = 1) για ΘΑΚ (Θέρμανση/Αερισμός/Κλιματισμός) Ρύθμιση τιμής φωτός 10-1000 Lux, ∞ / φως ημέρας Έξοδος μεταγωγής 1 30 s - 30 min., παλμική λειτουργία (περ. 2 s), ρύθμιση χρόνου λειτουργίας IQ (αυτόματη προσαρμογή στο προφίλ χρήσης) Έξοδος μεταγωγής 2 μόνο COM2 για ΘΑΚ Ρύθμιση χρόνου 0 δευτ. - 10 λεπτά καθυστέρηση ενεργοποίησης. 5-15 ελάχ. χρονοκαθυστέρηση μέσω (RC) 1 λεπτό - 2 ώρες χρονοκαθυστέρησης μέσω SmartRemote Αυτόματη παρακολούθηση χώρων Ύψος εγκατάστασης 1,1 m Ρύθμιση χρόνου 30 δευτ. - 30 λεπτά IP/είδος προστασίας IP20 Όρια θερμοκρασίας 0 °C έως + 40 °C

• Η εμβέλεια σε HF 180 εξαρτάται κατά πολύ απο της συνθήκες που επικρατούν στο σημείο.- 141 - 12 Διαταραχές λειτουργίας Βλάβη Αιτία Βοήθεια Φως δεν ανάβει n Ανύπαρκτη τάση
