Caractéristique	Détails
Type de produit	Détecteur de mouvements
Portée de détection	Jusqu'à 12 mètres
Angle de détection	180 degrés
Alimentation	230 V
Consommation	Max 1 000 W
Température de fonctionnement	-20 °C à +40 °C
Installation	Montage en surface, intérieur et extérieur
Utilisation	Idéal pour la sécurité domestique et l'éclairage automatique
Maintenance	Vérification régulière du fonctionnement et nettoyage des capteurs
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans
Informations supplémentaires	Compatible avec les ampoules LED et halogènes

FOIRE AUX QUESTIONS - IR 180 COM1 STEINEL

Comment installer le détecteur de mouvements STEINEL IR 180 COM1 ?

Pour installer le STEINEL IR 180 COM1, choisissez un emplacement en hauteur, à environ 2 mètres du sol. Fixez le détecteur sur un mur à l'aide des vis fournies et assurez-vous qu'il est orienté vers la zone que vous souhaitez surveiller.

Quelles sont les zones de détection du STEINEL IR 180 COM1 ?

Le STEINEL IR 180 COM1 a un angle de détection de 180 degrés et une portée maximale de 12 mètres, ce qui lui permet de couvrir une large zone.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord que le détecteur est bien alimenté et que l'interrupteur est en position 'ON'. Assurez-vous également que rien ne bloque la zone de détection et que la luminosité ambiante est adéquate.

Comment régler la sensibilité du détecteur ?

Le STEINEL IR 180 COM1 dispose d'un réglage de sensibilité situé sur le boîtier. Utilisez un tournevis pour tourner le potentiomètre selon vos préférences, en augmentant ou en diminuant la sensibilité.

Le détecteur fonctionne-t-il par tous les temps ?

Oui, le STEINEL IR 180 COM1 est conçu pour résister aux intempéries et peut être utilisé à l'extérieur. Cependant, il est important de s'assurer qu'il est correctement installé et protégé des éléments extrêmes.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le STEINEL IR 180 COM1, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Puis-je utiliser le STEINEL IR 180 COM1 avec des éclairages LED ?

Oui, le STEINEL IR 180 COM1 est compatible avec les éclairages LED. Assurez-vous simplement que la charge ne dépasse pas les limites spécifiées dans le manuel d'utilisation.

Le détecteur peut-il être monté à l'intérieur ?

Oui, le STEINEL IR 180 COM1 peut être monté à l'intérieur. Assurez-vous simplement qu'il est orienté de manière à capter les mouvements dans la zone souhaitée.

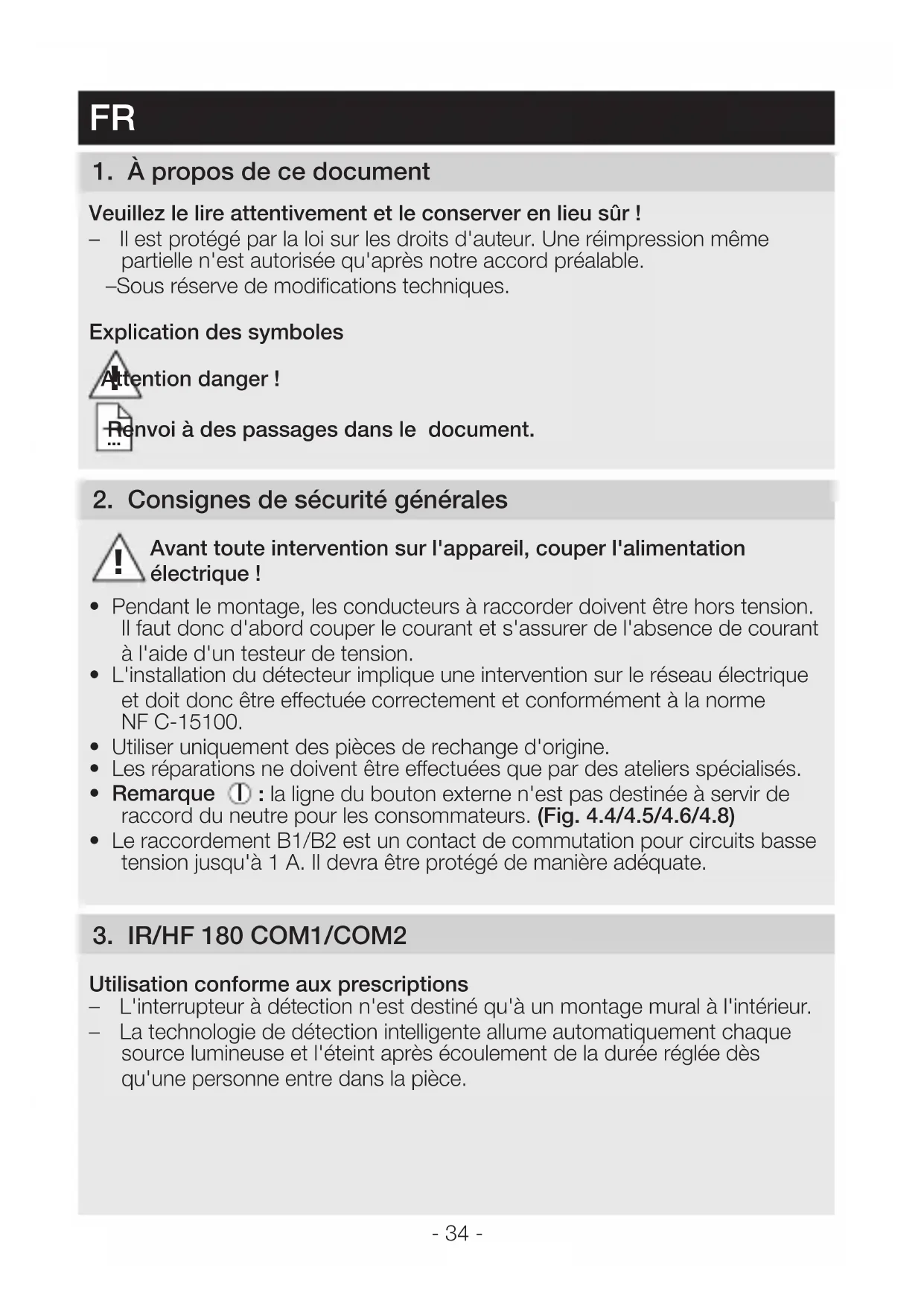

MODE D'EMPLOI IR 180 COM1 STEINEL

Suivre les instructions ci-après !

Veuillez le lire attentivement et le conserver en lieu sûr

• Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.

Sous réserve de modifications techniques.

Explication des symboles

Attention Danger!

Renvoi à des passages dans le document.

Avant toute intervention sur l'appareil, couper l'alimentation électrique!

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
• L'installation du détecteur implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100. Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être effectuées que par des ateliers spécialisés.
• Remarque ①: la ligne du bouton externe n'est pas destinée à servir de raccord du neutre pour les consommateurs. (Fig. 4.4/4.5/4.6/4.8)
• Le raccordement B1/B2 est un contact de commutation pour circuits basse tension jusqu'à 1 A. Il devra être protégé de manière adéquate.

Utilisation conforme aux prescriptions

• L'interrupteur à détection n'est destiné qu'à un montage mural à l'intérieur.
• La technologie de détection intelligente allume automatiquement chaque source lumineuse et l'éteint après écoulement de la durée réglée dès qu'une personne entre dans la pièce.

R 180 COM1 / COM2

L'IR 180 COM1 - COM2 est équipé d'un capteur pyroélectrique qui détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche l'appareil raccordé (p. ex. un luminaire). Les obstacles comme les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc toute commutation.

HF 180 COM1 / COM2

Le modèle HF 180 COM1 / COM2 est un détecteur de mouvement actif. Il réagit indépendamment de la température au moindre mouvement. Le capteur HF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors presque instantanément la commande « Allumage de la lumière ». L'ordinateur peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.

Tous les réglages du fonctionnement peuvent être effectués par le biais des télécommandes RC 5, RC 8 et de la télécommande Smart Remote.

7. Accessoires

Contenu de la livraison du modèle IR 180 (fig.3.1)

Contenu de la livraison du modèle HF 180 (fig. 3.2)

Dimensions des modèles IR 180 / HF 180 (fig. 3.3)

Vue d'ensemble de l'appareil (fig. 3.4)

A Interrupteur à bascule B Diffuseur C Lentille sur le modèle IR 180 / Diffuseur sur le modèle HF 180 D Fente de démontage E Module de détention F LED d'état G Cadre H Cadre en tôle I Module de charge

4. Branchement électrique

• Couper l'alimentation en courant (fig. 4.1)

Ce qui suit s'applique au câblage de l'interrupteur à détection : selon la norme VDE 0100 520 (correspondant à la norme NF C-15100), partie 6, un câble multicônesseur peut être utilisé pour le câblage entre le détecteur et le ballast électronique, complémentant tant bien des lignes de raccord au secteur que des lignes de commande (par ex. NYM 5 × 1,5 ~mm^2 ).

La plage de serrage de la borne de raccordement au secteur est conçue pour 2 × 2,5 ~mm^2 au maximum.

Le câble d'alimentation secteur est composé d'un câble à 4 conducteurs au moins :

L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (généralement vert/jaune) P = pour connecter plusieurs détecteurs de mouvement L' = phase commandée (généralement noir, marron ou gris)

Remarque concernant la ligne p

La longueur des câbles ne doit pas dépasser 50m entre deux détecteurs. Pour tout autre détecteur, max. 25m. Au maximum 300m lors du montage de 10 détecteurs.

Remarque concernant la ligne s:

Longueur du câble max. 50 m.

Important :

Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut identifier les différents câbles et les raccorder en conséquence. Il est possible de monter un interrupteur ajustable sur le câble secteur permettant la mise en ou hors circuit de l'appareil.

Remarque à propos de l'ir 180 :

Il faut monter l'appareil à 1 m au moins de tout luminaire dont la chaleur pourrait entraîner un déclenchement intempestif du détecteur.

Branchement du câble secteur IR 180 COM1 (fig. 4.2)

Branchement du câble secteur IR 180 COM 2 (fig. 4.3)

Remarque concernant le branchement en parallèle via la ligne p :

Les modèles IR 180 et HF 180 peuvent être branchés en parallèle, mais chaque boîte d'encastrement doit avoir un conducteur de neutre. Lorsque plusieurs interrupteurs à détection sont utilisés, ils doivent être branchés à la même phase. Au maximum 10 interrupteurs à détection peuvent être branchés en parallèle.

Maître/maître com1/com2 (fig. 4.5)

Dans un branchement en parallèle, plusieurs maîtres peuvent être utilisés. Chaque maître commute son groupe lumineux selon sa propre mesure de luminosité. Tous les réglages sont effectués individuellement pour chaque maître. La charge de commutation est répartie sur les différents maîtres. La présence est toujours détectée par tous les détecteurs. La sortie de présence (HLK, COM2) peut être prélevée par un maître quelconque.

Attention :

En cas de mise en réseau maître/maître, lors de l'actionnement du bouton (A) il peut se produire un comportement de commutation inverse/contraire lorsque les modèles IR/HF 180 ont différentes temporisations et ces dernières sont déjà écoulées pour un détecteur. Si cela se produit, il faut soit attendre la temporisation, soit effectuer une réinitialisation de l'utilisateur (RC 5) ou une réinitialisation (RC 8). Si le bouton de réglage et l'interrupteur DIP sont réglés de manière identique lors de la mise en réseau des modèles IR/HF 180, ce risque diminue.

Maître/esclave (fig. 4.6.)

La configuration maître / esclave permet de surveiller de grandes pièces (charge connectée = maître, pas de charge = esclave). L'évaluation de la luminosité de la pièce est effectuée uniquement au niveau du maître. Les esclaves indiquent la détection de mouvement au maître.

Deux détecteurs à une minuterie de cage d'escalier externe, construction ancienne/transformation (fig. 4.7)

Mise en réseau avec des détecteurs control PRO (fig. 4.8)

Si les modèles IR 180/HF 180 sont mis en réseau avec un détecteur Control PRO via la ligne P, il faut alors désactiver tous les boutons internes et raccordés à l'interrupteur mural (fig. 5.4). Si l'ensemble du système doit être équipé d'un bouton pour la commande manuelle, il faut le raccorder à l'entrée S du détecteur Control PRO. Il faut alors que le détecteur Control PRO soit le maître et les modèles IR 180/HF 180 les esclaves.

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements (fig. 5.1)

Étapes de montage

• Débrancher le module de détention du module de charge (fig. 5.2)
• Couper l'alimentation en courant (fig. 4.1)
• Procéder à l'alimentation électrique (fig. 4.2/4.3)
• Insérer le module de charge (H) dans la boîte d'encastrement (fig. 5.3)
• Visser sur l'anneau support au moyen des vis de fixation de la boîte (fig. 5.3)
• Procéder aux réglages du bouton de réglage et des commutateurs DIP sur le module de détection (E) (fig. 5.4) ( « 6. Fonctions »)
• Assembler le module de détection (E) et le cadre (G) et emboîter ensemble par simple pression avec le module de charge (H) (fig. 5.5)
• Mettre l'appareil sous tension (fig. 5.6)

6. Fonctions

Réglages effectués en usine des boutons de réglage

Réglage du seuil de déclenchement (L) : fonctionnement diurne

Temporisation COM2:15 min

Temporisation de démarrage COM2:0 min

Réglage de la portée IR (fig. 5.4 / J)

Réglable par positions

-Bouton de réglage sur maximum = portée max. (environ 12 m) -Bouton de réglage sur minimum = portée min. (environ 5 m)

Réglage de la portée HF (fig. 5.4 / J)

Réglable par positions

-Bouton de réglage sur maximum = portée max. (environ 8 m) -Bouton de réglage sur minimum = portée min. (environ 1 m)

Temporisation (fig. 5.4 / K)

Réglable par positions.

Il est possible de régler la temporisation souhaitée entre 30 s et 30 min avec le bouton de réglage. Si le seuil de luminosité est dépassé (logique présentielle), le détecteur s'éteint après écoulement de la temporisation.

Mode à impulsions

Si vous régalez le bouton de réglage sur L'appareil est en mode à impulsions, c'est-à-dire que la sortie sera mise sous tension pendant 2 s environ (p. ex. pour une minuterie de cage d'escalier).

Ensuite, le détecteur ne réagit pas aux mouvements pendant 8 s environ.

Dans le mode à impulsions, en raison de l'éblouissement par lumière étrangère, uniquement un fonctionnement diurne est possible.

Mode IQ (IQ)

Si vous régalez le bouton de réglage sur (IQ), la temporisation s'adapte de manière dynamique, par autoapprentissage, au comportement de l'utilisateur. Le cycle-temporaire optimum est établi par un algorithme d'apprentissage.

La durée minimale est de 5 min, au maximum de 20 min.

Réglage du seuil de déclenchement (fig. 5.4 / L)

Le seuil de déclenchement souhaité peut être réglé par niveaux d'env. 2 à 1000 lx.

-Bouton de réglage positionné sur = fonctionnement nocturne (env. 2 lx) -Bouton de réglage positionné sur = fonctionnement diurne (env. 1000 lx)

Réglages effectués en usine des interrupteurs DIP

DIP 1 à DIP 5 = OFF

DIP 1 - (norm./test) mode normal/modest TEST (fig. 5.4)

Le mode test est prioritaire devant tous les autres réglages de l'interrupteur à détection et sert à contrôler le bon fonctionnement et la zone de détection. Indépendamment de la luminosité, l'interrupteur à détection allume la lumière dans la pièce en cas de mouvement pour une temporisation d'env. 5 s (LED bleue clignote en cas de détection). En mode normal, toutes les valeurs réglées individuellement (bouton de réglage) sont valables. Également sans charge raccordée, l'interrupteur à détection peut être réglé au moyen de la LED bleue. Le mode test du commutateur DIP ne se referme pas automatiquement.

Anticipation automatique : (AUTO)

L'éclairage s'allume automatiquement en fonction de la luminosité si un mouvement est détecté et s'éteint lorsque la luminosité augmente et une fois la temporisation écoulée. Il peut être actionné manuellement à tout moment. Pour cela, le système automatique d'allumage est interrompu momentanément.

Semi-automatique : (MAN)

L'éclairage ne s'est que automatiquement. L'éclairage s'allume manuelle et il faut appuyer sur le bouton pour allumer la lumière. La lumière reste allumée pendant la temporisation régée.

En position « used », le bouton intégré (A) ainsi qu'un bouton raccordé en option à l'entrée S sont activés. En position « not used », le bouton intégré (A) ainsi qu'un bouton raccordé en option à l'entrée S sont désactivés et n'a donc aucune fonction. L'interrupteur a, en outre, une influence sur la mise en réseau avec la ligne P. ( « 4. Branchement électrique »)

DIP 4 - (On / On/Off) (fig. 5.4)

En position ON-OFF, l'éclairage peut être allumé ou éteint manuellement à tout moment (exception mode à impulsions : pas d'ARRÊT manuel). En position ON, une extinction manuelle n'est plus possible. À chaque actionnement du bouton, la temporisation démarre à nouveau.

Bouton pour fonction d'éclairage

La fonction du bouton intégré (A) dépend de la configuration du détecteur et de la situation actuelle de fonctionnement.

Tableau « fonction d'éclairage

Réglage du seuil de déclenchement
Exemples d'utilisation	Valeurs de consigné de luminosité
Fonctionnement nocturne min.
Couloirs, entrées 1
Escaliers, escaliers roulants, tapis roulants 2
Salles d'eau, toilettes, locaux électriques, cantines 3
Zones de vente, jardins d'enfants, pièces de maternelle, gymnases	4
Zones de travail : salles de bureaux, de conférence et de réunion, salles pour travaux de montage de précision, cuisines	5
Zones de travail exigeant une bonne visibilité : laboratoires, postes de travail pour dessins techniques ou travaux de précision	>=6
Fonctionnement diurne max.

Remarque : selon le lieu d'installation, une correction du réglage peut s'avérer nécessaire. La luminosité est mesurée par le détecteur.

Fonction d'éclairage
Mode interrup-tein DIP 2	Configuration dubouton pour l'in-terrupteur DIP 4	État Fonction du bouton
Entièrement automatique	ON/ON-OFF L'éclairage	rage est éteint	Éclairage est allumé pour la temporisation régée
Entièrement automatique	ON-OFF L'éclairage	est allumé	L'éclairage est éteint pour la temporisation régée et est post-declenché en cas de mouvement détecté (mode inversé/mode presentation)
Entièrement automatique	ON L'éclairage est	allumé	La temporisation régée est post-declenchée
Semi-automatique	ON/ON-OFF L'éclairage	rage est éteint	L'éclairage est allumé pour la temporisation régée
Semi-automatique	ON-OFF L'éclairage	est allumé	L'éclairage est éteint jusqu'à la prochaine activation
Semi-automatique	ON L'éclairage est	allumé	La temporisation régée est post-declenchée

Télécommande utilisée RC 5 EAN 4007841 592806

Fonction supplémentaire RC 5

• Lumière ALLUMEE/ETEINTE 4 h -Réinitialisation de l'utilisateur
• 100 h « rodage »
• Mode de présentation

Télécommande de service RC 8 EAN 4007841 559410

Fonctions supplémentaires RC 8

- Réglage de la portée - Temporisation des CH1/CH2 - Temporisation de démarrage / Surveillance de la pièce CH 2 - Mode test / Mode normal - Réglage du seuil de déclenchement - Fonctionnement nocturne - Fonctionnement diurne - Teach-In (apprentissage) - Mode automatique / manuel - Réinitialisation - Mode IQ

Smart remote EAN 4007841 009151

Commande via le smartphone ou la tablette - Remplace toutes les télécommandes - Charger l'application nécessaire et se connecter via Bluetooth

8. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'ue :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Déclaration de conformité

STEINEL Vertrieb GmbH déclare par la présente que le type d'appareils radio HF 180 est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante : http://www.steinel.de

10. Garantie du fabricant

En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.

Réclamation

Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d'achat originale qui doit comporter la date de l'achat et la désignation du produit.

Veuillez consulter notre site Internet www.stein-el-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.

Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.

5 ANS DE GARANTIE FABRICANT

11. Caracteristiques techniques
Dimensions l × H × P 80 × 80 × 50 mm
Tension du réseau 220-240 ~V / 50/60 HZ
Technologie de détction Détecteur infrarouge passif (IR) / Hyperfréquence (HF)
Portée IR max. 12 m (tangentielle) / max. 3 m (radiale) / HF max. 8 m *
Angle de détction 180°
Puisance Lampe à incandescence / halogène	2000 W
Tubes fluorescentes ballasts électroniques	1000 W
Tubes fluorescentes non compensés	1000 VA
Tubes fluorescentes compensés en série	400 VA
Tubes fluorescentes compensés en parallele	500 VA
Lampes halogènesasse tension	2000 VA
LED < 2 W	100 W
2 W < LED < 8 W	300 W
LED > 8 W	600 W
Charge capacitive	176 μF
Puisance, sortie de commutation 2 Présence (uniquement COM 2)	max. 230 W/230 V
	max. 1A, (cos φ = 1)
	pour CVC (chauff./ventil./climatis.)
Réglage de la valeur de luminosité	de 10 à 1000 lx, ∞/lumière diume
Sortie de commutation 1	de 30 s à 30 min, mode impulsions (env. 2 s), temporisation mode IQ (adaptation automatique au profil d'utilisation)
Sortie de commutation 2 uniquement COM2 pour CVC	Minuterie temporisation de l'allumage entre 0 s et 10 min. Temporisation de 5 à 15 min via (RC) Temporisation de 1 min à 2 h via Smart Remote Surveillance automatique de la pièce
Hauteur d'installation 1,1 m
Temporisation de 30 s à 30 min
IP/Indice de protection IP20
Intervalle de température de 0 °C à + 40 °C
* La portée du réseau HF 180 dépend fortement des spécificités locales à des angles extrèmes.

12. Dysfonctionnements

Problème Cause Solution

La lumière ne s'allume pas	■ Pas de tension d'alimentation ■ Valeur en lux sélectionnée trop faible	■ Vérifier la tension de raccord ■ Augmenter la valeur en lux lentement jusqu'à ce que la lumière s'allume ■ Assurer une vue libre sur le détector ■ Vérifier la zone de détction
	■ Pas de détction de mouvement
La lumière ne s'éteint pas	■ Valeur en lux trop élevé	■ Réduire la valeur en lux ■ Attendrel'écoulement de la temporisation, la réduire le cas échéant ■ Masquer les sources de brouillage avec des autocollants
	■ La temporisation touche à sa fin
	■ Sources de chaleur gê-nantes comme par ex. les radiateurs souffants, les portes et les fenôtres ouvertes, les animaux domestiques, une ampoule / un projecteur halogène, des objets en mouvement ■ L'appareil wifi est situé très près du détector	■ Augmenter la distance entre l'appareil wifi et le détector >3m
Le détector s'éteint malgré une présence	■ Temporisation trop courte	■ Augmenter la temporisation
	■ Seuil de luminosité trop faible	■ Modifier le réglage du seuil de déclenchement
Le détector s'éteint trop tard	■ Temporisation trop longue	■ Réduire la temporisation
Le détector s'allume trop tard en cas de sens de passage frontal	■ En cas de sens de passage frontal, la portée est réduite	■ Monter des détectorssupplémentaires ■ Réduire l'écart entre deux détectorss
Le détector ne s'allume pas malgré obscurité et présence	■ Valeur en lux sélectionnée trop faible	■ Détectorés活性炭 avec interrupteur / bouton? ■ Mode semi-automatique? ■ Augmenter le seuil de clarté
Le bouton n'a pas de fonction	■ Bouton désactivé?	■ Contrôler le réglage de l'interrupteur DIP 3

1. Ouvrir ce document

Dimensions des produits IR 180 / HF 180 (fig. 3.3)

Porte-à-porte RC 8
