KÄYTTÖOHJE IR 180 COM1 STEINEL

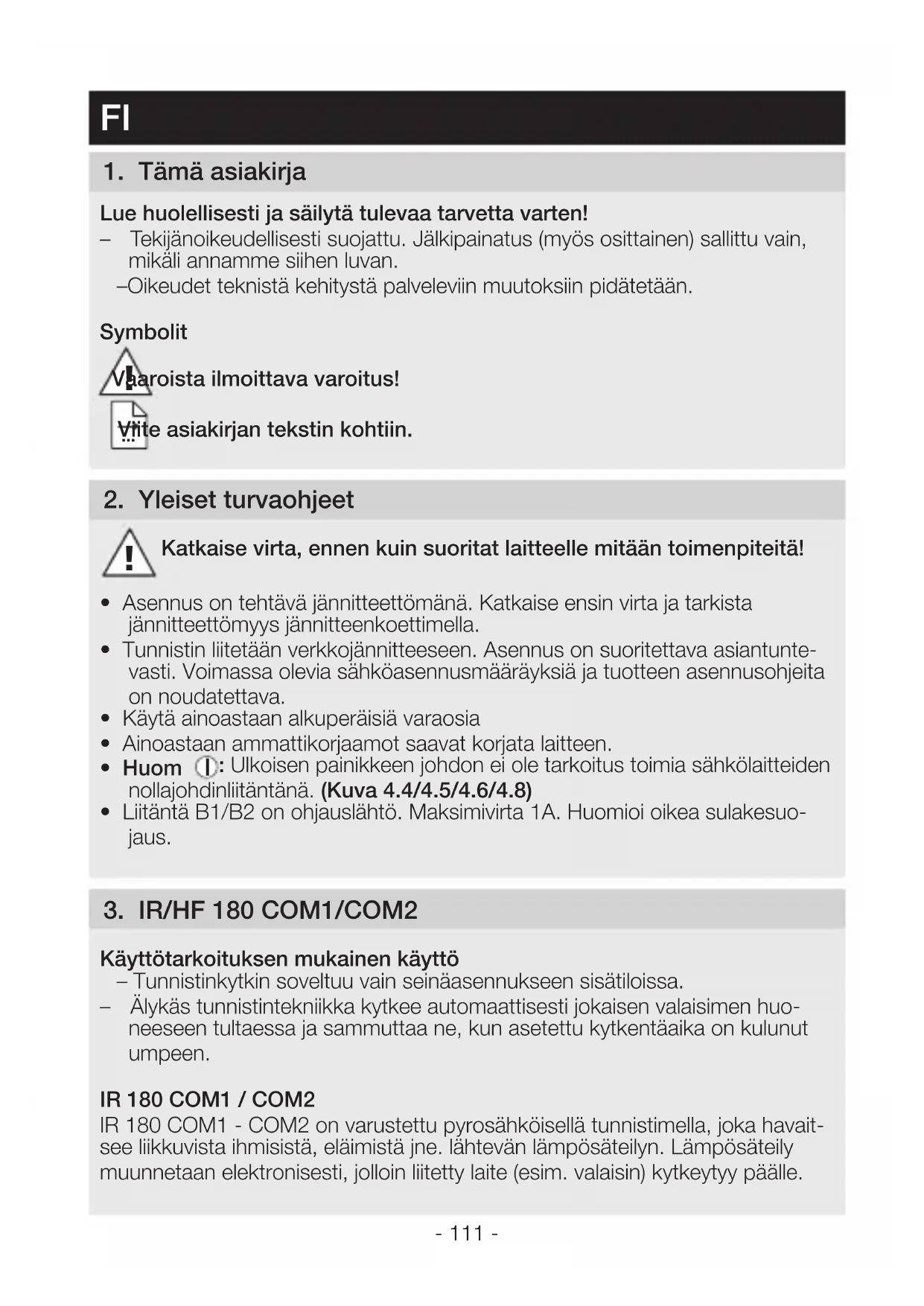

Lue huolellisesti ja sailytä tulevaa tarvetta varten!

Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

-Oikeudet teknstä kehitystä palveleviin muutoksiin pidätetaan.

Symbolit

Vite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteita!

• Asennus on tehtäva jännitteettömanä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
• Tunnistin liitetaan verkkojannitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia sahkoaasennusmaarayksia ja tuotteen asennusohjeita on noudatettava.
• Käytä ainoastaan alkuperäisia varaosia
• Ainoastaan ammattikorjaamot saavat korjata laitteen.
• Huom ①: Ulkoisen painikkeen johdon ei ole tarkoitus toimia sahkolaitteiden nollajohdinliitäntä. (Kuva 4.4/4.5/4.6/4.8)
• Liitäntä B1/B2 on ohjäuslähtö. Maksimivirta 1A. Huomioi oikea sulakesuojaus.

3. IR/HF 180 COM1/COM2

Käytötarkoituksen mukainen käytto

Tunnistinkytkin soveltuu vain seinäasennukseen sisätiloissa.
- Alykas tunnistinteknikka kytkee automaattisesti jokaisen valaisimen huo-neeseen tultaessa ja sammuttaa ne, kun asetetu kytkentaaika on kulunut umpeen.

IR 180 COM1 / COM2

IR 180 COM1 - COM2 on varustetu pyrosähköisellä tunnistimella, joka havaitsee likkuvista ihmisistä, elämistä jne. lahtevan lampösateilyn. Lampösateily muunnetaan elektronisesti, jolloin liitetty laite (esim. valaisin) kytkeytyy paälle.

Erilaiset estate (esim. seinä tai lasiruudut) estavat tunnistuksen eikä valo tällöin kytkeydy.

HF 180 COM1 / COM2

HF 180 COM1 / COM2 sisältaa aktiivisen liiketunnistimen. Se reagoi lampötilasta riippumatta pienimpiinkin likkeisiin. Sisäänrakennettu suurtaajuustunnistin lahettä suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun toiminta-alueella on pienintäkin liikettä. Mikroprossessori laukaisee tällöin "Kytke valo" -kaskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien laxitse.

Kaikki toimintoasetukset voidaan tehdä myös RC 5-, RC 8- sekä Smart Remote -kaukosäätimellä. ( "7. Lisävarusteet")

Toimituslaajuus IR 180 (kuva 3.1)
Toimituslaajuus HF 180 (kuva 3.2)
Tuotteen mitat IR 180 / HF 180 (kuva 3.3)
Laitteen yleiskuva (kuva 3.4)

A Keinukytkin
B Kupu
C IR 180 -linssi / HF 180 -kupu
D Irrottamisessa tarvittava lovi
E Tunnistinmoduuli
F Tila-LED
G Kehys
H Peltikehys

Relemoduuli

4. Sahkoliitantä

- Katkaise virta (kuva 4.1)

Tunnistinkytkimen johdotus: VDE 0100520 -säädöksen kohdan 6 mukaisesti tunnistimen ja elektronisen liitäntälaitteen välisessä johdotukssessa saa käyttaa usean virtapiirin johtoa, joka sisältaa sekä verkkojännitejohdot että ohjausjohdot (esim. NYM 5 × 1,5 ~mm^2 ).

Kytkentalittimessä voi käyttaa enintaan 2 × 2,5 ~mm^2 johdinta

Verkkjohtona käytetään vähint. 4-napaista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)
N = nollajohdin (useimmitten sininen)
PE = suojamaajohdin (useimmiten vihrea/keltainen)
P = useamman liiketunnistimen yhdistämiseen
L' = kytketty vaihe (useimmiten musta, ruskea tai harmaa)

P-johtoa koskeva huomautus:

Kahden tunnistimen välisen kaapelin pituus saa olla enint. 50 m.

Kaikkiin muihin tunnistimiin enint. 25 m. Kun asennetaan 10 tunnistinta, pituus saa olla yhteensä enint. 300 m.

S-johtoa koskeva huomautus:

Kaapelin pituus enint. 50m

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakeketelossa. Tassä tapauksessa yksittäiset johtimet on tunnistettava ja asennetta va uudelleen. Verkkjohtoon voidaan asentaa sopiva verkkokytkin PÄÄLLE- ja POIS-kytkentää varten.

IR 180 -kytkintä koskeva huomautus:

Kiinnityspaikan tulisi olla vähintään 1 m etäisyydellä valaisimesta, koska lampö-sateily voi johtaa tunnistimen kytkemiseen.

Verkkojohdon liitantä IR 180 COM1 (kuva 4.2)

Verkkojohdon liitanta IR 180 COM 2 (kuva 4.3)

P-johdon kautta tehtävää rinnankytkentäa koskeva huomautus:

IR 180:n ja HF 180:n rinnankytkentä on mahdollinen. Jokaisessa upporasiassa on kuitenkin oltava nollajohdin. Jos käytössä on useampi tunnistinkytkin, on ne kaikki liitettäva samaan valheeseen. Rinnakkain voidaan kytkeä enintään 10 tunnistinkytkintä.

Master/Master COM1 (kuva 4.4)

Master/Master COM1/COM2 (kuva 4.5)

Rinnankytkennässä voidaan käyttaä myös useampia master-laitteita. Jokainen master-laite kytkee valoryhmänsä oman kirkkauden mittauksensa perusteella. Kaikki asetukset tehdään yksilöllisesti jokaiselle master-laitteelle. Kytkentäkuorma jakautuu yksittäisille master-laitteille. Kaikki tunnistimet valvovat edelleenkin lasnäoloa. Lasnäololahtö (HLK, COM2) voidaan antaa jokaiselle halutulle master-laitteelle.

Huomio:

Master/Master-yhdistämisessä painikkeen (A) painaminen voi johtaa känteisen, vastakkaiseen kytkeytymiseen, jos IR/HF 180 -kytkimillä on erilaisia kytkentäikoja ja kytkentäaika on jo kulunut umpeen yhden tunnistimen kohdalla. Mikäli nain tapahtuu, onko joko odotettava kytkentäajan paattymistä tai tehtäva User-Reset (RC 5) tai Reset (RC 8). Tämä vaara vahenee, jos saädin ja DIP-kytkin asetetaan IR/HF 180:n ketjutuksssa samalla tavalla.

Master/Slave (kuva 4.6.)

Master-/slave-käytö mahdollistaa suurien tilojen valvonnan (kuorma liitetty = master, ei kuormaa = slave). Huoneen kirkkaus tulkitaan ainoastaan master-laitteella. Slave-laitteet ilmoittavat havaitusta likkeestä master-laitteelle. Kaksi tunnistinta ulkoisessa porrasautomaatissa peruskorjauksissa/laajennuk-sissa (kuva 4.7)

Yhdistäminen ryhmäksi Control PRO -tunnistimien kanssa (kuva 4.8)

Jos IR 180/HF 180 yhdistetaan Control PRO -tunnistimen kanssa P-johdon kautta, kaikki seinäkytkimet ja sisäiset painikkeet tāytyy kytkeä pois toiminnasta (kuva 5.4). Jos kokonaisjärestelmä halutaan ohittaa manuaalisesti painikkeella, painike on liitettäva Control PRO -tunnistimen S-tuloon. Control PRO -tunnistimen tulee olla silloin Master ja IR 180/HF 180 -tunnistimen on oltava Slave.

5. Asennus

• Tarkista, etta missaan componentissa ei ole vauroita.
• Alä ota tuotetta käyttoön, jos siinä on vikoja.
• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue (kuva 5.1)

Asennuksen vaiheet

• Erotatunnistin ja relemoduuli (kuva 5.2)
• Katkaise virta (kuva 4.1)
• Tee verkkoliitäntä (kuva 4.2/4.3)
• Työnnä relemoduuli (H) upporasiaan (kuva 5.3)
• Kiinnitä rasiankiinnityrsruuveilla tukirenkaaseen (kuva 5.3)
• Tee saatimen ja DIP-kytkimen asetukset tunnistinmoduulissa (E) (kuva 5.4) ( "6. Toiminta")
• Aseta tunnistinmoduuli (E) ja kehys (G) yhteen ja kiinnitä relemoduulii (H) painamalla. (Kuva 5.5)
• Kytke virta pälle (kuva 5.6)

6. Toiminta

Saatimen tehdasasetukset

Toiminta-alueen rajoitus (J): IR 12m / HF8m

Kytkentaajan asetus (K): 30 s

Hämäryystason asetus (L): paiväkaytto

Kytkentaaika COM2 15 min

Kytkentäviive COM2 0 min

Toiminta-alueen rajaus IR (kuva 5.4 / J)

Asetettavissa portaittain

• Säädin maks.asennossa = suurin mahdollinen toimintaetäisyys (n. 12 m)

-Saadin min.asennossa = pienin mahdollinen toimintaetäisyys (n. 5 m)

Toiminta-alueen rajaus HF (kuva 5.4 / J)

Asetettavissa portaittain

• Säädin maks.asennossa = suurin mahdollinen toimintaetäisyys (n. 8 m)

-Säädin min.asennossa = pienin mahdollinen toimintaetäisyys (n. 1 m)

Kytkentäajan asetus (kuva 5.4 / K)

Asetettavissa portaittain.

Haluttu kytkentaaika voidaan asettaa saatimellä valille 30 s - 30 min. Kun valoisusarvo (läsnaolologiikka) ylittyy, tunnistin kytkeytyy pois toiminnasta kytkentaajan kuluttua loppuun.

Impulsitoiminto

Kun säädin on asetetu asentoon Naite on impulssitoiminnossa eli viransyöttö kytkeytyy noin 2 sekunnin ajaksi (esim. portaikon valoajastin). Tunnistin ei sen jälkeen reagoi likkeeseen noin 8 sekuntiin. Vain paiväkäytto on mahdollinen johtuen ulkoisten valonlähteiden vaikutuksesta.

IQ-toiminto (IQ)

Kun säädin on asetetu kohtaan (IQ), kytkentäaika säätyy dynaamisesti ja itseopetetusti käytäjan toiminnan mukaisesti. Optimaalinen jaksoaika selvetaan algoitmin kautta. Lyhin aika on 5 minuuttia, pisin aika 20 minuuttia.

Hämäryystason asetus (kuva 5.4 / L)

Haluttu kytkeytymiskynnys voidaan asettaa portaittain noin 2 - 1000 luksin valille.

• Säadin asetetu kohtaan = hamärakaytö (n. 2 luksia)
• Säadin asetetu kohtaan = paivakaytö (n. 1000 luksia)

Taulukko "Käyttoesimerkkejä"

DIP-kytkimen tehdasasetukset

DIP 1 - DIP 5 = OFF

DIP 1 - (NORM./TEST) normali-/testikayttö (kuva 5.4)

Testikäytto ohittaa kaikki muut tunnistinkytkimen asetukset ja on tarkoitettu toiminta-alueen ja toimintojen tarkastamiseen. Tunnistinkytkin kytkee valais-tuksen kirkkaudesta riippumatta liikkeen yhteydessä noin 5 sekunnin ajaksi (sininen LED vilkkuu tunnistuksen aikana). Normaalikäytössä kaikki yksilöllisesti asetetut arvot (säädin) ovat voimassa. Tunnistinkytkimen asetukset voidaan asettaa myös ilman liitetyä kuormaa sinisen LEDin avulla.

DIP-kytkimen testikäytösta ei poistuta automaattisesti.

DIP 2 - (AUTO./MAN) tãysautomatiikka/puoliautomatiikka (kuva 5.4)

Täysautomatiikka: (AUTO)

Valaistus kytkeytyy liikkeen yhteydessä kirkkaudesta riippuen ja sammuu kirkkauden lisäntyessä sekä kytkentäajan paatytyä automaattisesti. Valaistus voideaan kytkeä milloin tahansa manuaalisesti. Kytkentäautomatiikan toiminta keskeytyy silloin valiaikaisesti.

Puoliautomatiikka: (MAN)

Valaistus sommuu vain automaattisesti. Päälkytkentä tapahtuu manuaalisesti, kytke valo painikkeella. Valo pysyy päälä asetetun kytkentäajan verran.

DIP 3 - (used not used) (kuva 5.4)

Asennossa "used" yhdistetty painike (A) sekä valinnaisesti S-tuloon liitetty painike ovat toiminnassa. Asennossa "not used" yhdistetty painike (A) sekä valinnaisesti S-tuloon liitetty painike eivät ole toiminnassa. Kytkin vaikuttaa myös ketjutukseen P-johdon kautta. ( "4. Sahkoliitäntä")

DIP 4 - (ON / ON/OFF kuva 5.4)

ON-OFF-asennossa valaistus voidaan kytkeä ja sammuttaa milloin tahansa manuaalisesti (poikkeus impulssitoiminto: ei manuaalista katkaisua). Valojen manuaalinen sammuttaminen ei ole enää mahdollista ON-asennossa. Kytkentaika käynnistyy uudelleen painikkeen jokaisen painamisen yhteydessä.

Valotoiminnon painike

Sisäänrakennetun painikkeen (A) toiminta riippuu tunnistimen konfiguraatiosta ja senhetkisesta käytötilanteesta.

Taulukko"Valotoiminto"

Hämäryystason asetus

Käytöesimerkkejä	Kirkkauden asetusarvot
Hämärakäytö min
Käytävät, sisäantuloaulat 1
Portaikot, liukuportaat, liukukäytävät 2
Pesuhuoneet, WC-tilat, valvomot, ruokalat 3
Myymälät, pääväkodit, esikoulut, urheiluhallit 4
Työtilat: toimisto-, konferenssi- ja neuvottelutilat, pienasennustyöt, keittiöt	5
Työtilat, joissa on nättävä tarkasti: laboratorioio, tekinen piirustus, tãsmällinen työskently	>=6
Pääväkäytö maks.

Huom: Asetusta saatetaan asennuspaikasta riippuen joutua korjaamaan. Kirkkaus mitataan tunnistimessa.

Valotoiminto
Toiminto, DIP-kytkin 2	Painikekonf-guraatio, DIP-kytkin 4	Tila Painikkeen toim	into
Täysautomatiikka ON	N/ON-OFF Valais	stus on kytketty poispäältä	Valaisus kytkeytyyasetetuksi kytkentä-ajaksi.
Täysutomatiikka ON	N-OFF Valaisus	on kytkettyäälle	Valaisus kytkeytyypois päältä asetetuksi kytkentä-ajaksi ja syttyuudelleen, kun havaitaan liikettä.
Täysutomatiikka ON	N Valaisus on	kytkettyäälle	Asetetu kytkentäika käynistyy uudelseen.
Puoliautomatiikka ON	N/ON-OFF Valais	stus on kytketty poispäältä	Valaisus kytkeytyyasetetuksi kytken-tä-ajaksi.
Puoliautomatiikka ON	N-OFF Valaisus	on kytkettyäälle	Valaisus kytkeytyypois päältä seuraa-vaanaktivointiin saakka.
Puoliautomatiikka ON	N Valaisus on	kytkettyäälle	Asetetu kytkentäika käynistyy uudelseen.

7. Lisävarusteet (valinnaiset)

Käytäjan kaukosäadin RC 5 EAN 4007841 592806

Lisātoiminto RC5

• Valo PAALLE/POIS 4 h
  -User-Reset
• 100 h burn in
  -Esittelytoiminto

Huoltokaukosäedin RC 8 EAN 4007841 559410

Lisatoiminnot RC8

-Toiminta-alueen rajaus
-Kytkentaajan asetus CH1/CH2
-Kytkentäviive/huoneen valvonta CH 2
-Testi-/normaalikäytto
-Hämäryystasonasetus
- Käytö pimeään aikaan
-Päiväkäytto
- Teach-IN
-Automaattinen/manuaalinenkäytto
-Palautus
-IQ-toiminto

Smart Remote EAN 4007841 009151

-Ohjaus älypuhelimella tai tablettitietokoneella
- Korvaa kaikki kaukosaaatimet
- Lataa sopiva sovellus ja yhdistä Bluetooth-yhteyden kautta

8. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Vain EU-maat:

Voimassa olevan eurooppalaisen sahkö- ja elektroniikkaromua koskevan direktivin ja sen kansalliseen lainsäädantöön saattamisen mukaisesti kayttökelvottomat sahkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Selvitys yhdenmukaisuudesta

STEINEL Vertrieb GmbH vakuuttaa taten, etta radiolaitetyppi HF 180 vastaa direktiiviä 2014/53/EU. EU-vaatmuksenyhdenumukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: www.steinel.de

10. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa olevin lakisäteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhenna tai rajoita niitta. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tassä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtoen toimintakyvyn sekä kaikkien käytetyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote tāydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot OSTpaiväyksestä ja tuotenimikkeestä) kanssa OSTopaikkaan. Suosittelemme siksi OSTotositteen huolellista sāilyttämistä aina takuuajan paattymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluiista ja -riskeistä.

Tietoja vaatimuksen esittämisestä takuutapauksessa lóytyy kotisivuiltamme www.steinel-professional.de/garantie

11. Tekniset tiedot

Mitat L × K × S 80 × 80 × 50 mm
Verkkojännite 220-240 ~V / 50/60 HZ
Tunnistintekniikka Passivinen infrapuna (IR) / suurtaajuus (HF)
Toimintaetäisyss	IR enint. 12 m (kohtisuoraan) / enint. 3 m (sivuttain) / HF enint. 8 m *
Toimintakulma 180°
Teho Hehku-/halophagenilampun kuorma	2000 W
Loistelamput, elektr. liitäntäläite	1000 W
Loistelamput, kompensoimaton	1000 VA
Loistelamput, sarjakompensoitu	400 VA
Loistelamput, rinnakkain kompensoitu	500 VA
Pienjännitehalophagenilamput	2000 VA
LED < 2 W	100 W
2 W < LED < 8 W	300 W
LED > 8 W	600 W
Kapasitiivinen kuorma	176 μF
Teho, kytkentälähtö 2 lASNäolo (vain COM 2)	enint. 230 W/230 V enint. 1A, (cos φ = 1) lämmitys/tuuletus/ilmastointi
Valoarvon asetus 10-1000 luksia, ∞ / päävävalo
Kytkentälähtö 1 30 s - 30 min, impulssoitoino (noin 2 s), kytkentäajan asetus IQ-toiminto (automaattinen sovitus käyttoprofilin)
Kytkentälähtö 2 vain COM2 lämmitys/ tuuletus/ilmastointi	Kytkentäajan asetus 0 s - 10 min kytkentäviive. 5-15 min kytkentäika (RC) 1 min - 2 h kytkentäika, Smart Remote Tilan automaattinen valvonta
Asennuskorkeus 1,1 m
Kytkentäajan asetus 30 s - 30 min
IP/kotelointiluokka IP20
Lämpötila-alue 0 °C ... + 40 °C
* HF 180:n toimintaetäisyss riippuu äärimmäisissä kulmissa hyvin paljon paikallista olosuheista.
12. Käyttohäiriö
Häiriö Syy Häirön poisto
Valo ei kytkeydy	■liitäntäjännitepuuuttuu	■tarkistaliitäntäjännite
	■luksiarvo asetetu liian pieneksi	■kohotaluksiarvoa hitaasti, kunnes valo kytkeyty
	■liikettä ei havaittu	■varmista vapaa naky-yyys tunnistimeen
		■tarkistatoiminta-alue
Valo ei sammu	■luksiarvo lian suuri	■asetaluksiarvo pienemmäksi
	■kytkentäaikakäynnissä	■odota, kunnes kytten-täaika kuluu loppuun / aseta kytkentäaika tarvittaessa pienemmäksi
	■häritseviälmmönläh-teità, esim. kuumailma-puhaltimet, avoimet ovet ja ikkunat, kotieläimet, hehkulamput, halogee-nivalonheittimet, liikkuvat kohteet	■rajaaliikkumattomat häririölähteet pois tarroilla
	■WLAN-laite sijoitetu hyvin lähelle tunnistinta	■suurrenna WLAN-laitteen ja tunnistimen välistä etäisyyttä >3m
Tunnistin kytkee pois läsnalosta huolimatta	■kytkentäaika liian lyhyt	■pidennä kytkentäaikaa
	■valoisusarvon asetus liian matala	■muuta valoisusarvon asetusa
Tunnistin kytkee pois liian myöhaän	■kytkentäaika liian pitkä	■lyhennä kytkentäaikaa
Tunnistin kytkee edestä päin suuntautuvan liikkeen yhteydessä liian myöhaän	■toimintaetäisyyss pienem- pi edestä pän suuntaut-van liikkeen yhteydessä	■asenna lisää tunnistimia
		■pienennä kahden tunnistimen välistä etäisyyttä
Tunnistin ei kytke pimeydestä ja läsnalosta huolimatta	■luksiarvo valittu liian pieneksi	■tunnistin poistetty käytõstä kytkimellä/ painikkeella?
		■puoliautomatikka?
		■lisää valoisusarvon asetusa
Painikkeella ei ole toimintoa	■painikepoistetty käytõstä?	■tarkista DIP-kytkimen 3 asetus
