MANUALE UTENTE IR 180 COM1 STEINEL

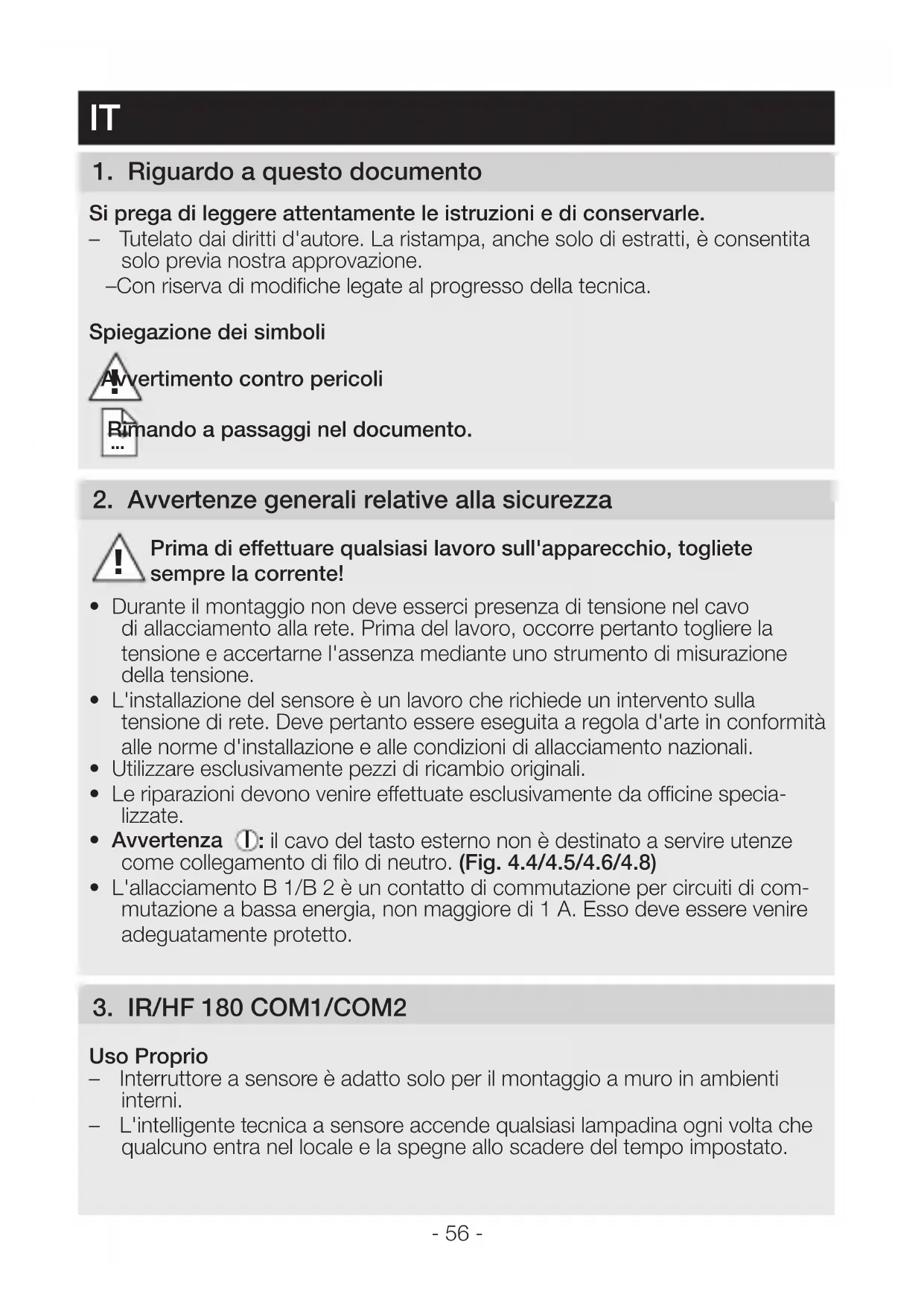

1. Riguardo a questo documento

Si prega di leggere attentamente le istruzioni e di conservarle – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli Avvertimento contro pericoli Rimando a passaggi nel documento 2 Avvertenze generali relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione del sensore è un lavoro che richiede un intervento sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono venire eettuate esclusivamente da ocine specia- lizzate.

• Avvertenza I II III : il cavo del tasto esterno non è destinato a servire utenze come collegamento di filo di neutro. (Fig 44/45/46/48)

• L'allacciamento B 1/B 2 è un contatto di commutazione per circuiti di com- mutazione a bassa energia, non maggiore di 1 A. Esso deve essere venire adeguatamente protetto.

3 IR/HF 180 COM1/COM2

Uso Proprio – Interruttore a sensore è adatto solo per il montaggio a muro in ambienti interni. – L'intelligente tecnica a sensore accende qualsiasi lampadina ogni volta che qualcuno entra nel locale e la spegne allo scadere del tempo impostato.

Il modello IR180 COM1 - COM2 è dotato di un pirosensore, che rileva le radiazioni termiche invisibili provenienti da corpi in movimento (persone, animali, ecc.). Le radiazioni termiche registrate vengono commutate in impulsi elettronici che attivano un dispositivo connesso (viene p. es. accesa una lampada). La presenza di ostacoli quali per es. muri o vetri impedisce il ricono- scimento dell'irraggiamento termico, l'accensione pertanto non avviene.

Il modello 180 COM1 / COM 2 è un segnalatore attivo di movimento. Esso reagisce ai minimi movimenti indipendentemente dalla temperatura. Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento, il sensore reagisce alle modifiche delle onde riflesse, allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce“. E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili. Tutte le regolazioni delle funzioni possono essere eseguite come optional anche tramite i telecomandi RC 5 e RC 8 nonché Smart Remote. (➜ "7 Accessori") IR 180 (Fig 31) HF 180 (Fig32) Dimensioni dell'apparecchio IR 180 / HF 180 (Fig 33) Panoramica degli apparecchi (Fig 34) A Interruttore a bilanciere B Copertura C IR 180 lente / HF 180 copertura D Fessura di smontaggio E Modulo sensore F LED di stato G Telaio H Telaio in lamiera I Modulo di carico 4 Allacciamento elettrico

• Staccare l'alimentazione di corrente (Fig 41) Per il cablaggio dell'interruttore a sensore vale quanto segue: ai sensi della norma VDE 0100520 capitolo 6 per il cablaggio tra sensore e ballast elettronico è consentito utilizzare un conduttore multiplo che contenga sia i cavi della tensione di rete sia quelli di comando (per es. NYM 5×1,5 mm²). L'area di fissaggio del morsetto di allacciamento alla rete è predisposta per al massimo 2×2,5 mm².- 58 - Il cavo di collegamento alla rete ha almeno 4 fili. L = fase (di norma nero, marrone o grigio) N = filo neutro (nella maggior parte dei casi blu) PE = conduttore di terra (nella maggior parte dei casi verde/giallo) P = per il collegamento di più rilevatori di movimento L' = fase allacciata (in genere nero, marrone o grigio) Avvertenza conduttore I II III

Tra due sensori la lunghezza del cavo non deve superare i 50 m. La distanza da ogni altro sensore non deve superare i 25 m. In caso d'installazione di 10 sensori in tutto, max. 300 m. Avvertenza conduttore I II III

Lunghezza cavo max. 50 m. Importante: Uno scambio dei collegamenti provoca un successivo corto circuito nell'appa- recchio o nella scatola dei fusibili. In questo caso è necessario identificare i sin- goli cavi e rimontarli. Nel cavo di alimentazione si può installare un interruttore adeguato per accendere e spegnere. Avvertenza per l'IR 180: Il luogo d'installazione deve trovarsi ad almeno 1 m di distanza da una fonte luminosa, in quanto l'irraggiamento termico può provocare l'intervento del sistema. Allacciamento del cavo di collegamento alla rete IR 180 COM1 (Fig 42) Allacciamento del cavo di collegamento alla rete IR 180 COM 2 (Fig 43) Avvertenza sul collegamento in parallelo per conduttore P: È possibile collegare in parallelo IR 180 e HF 180. A tale scopo però ogni presa incassata deve avere il filo neutro. In caso di utilizzo di più interruttori a sensore, essi devono essere allacciati alla stessa fase. Si possono collegare in parallelo fino a un massimo di 10 interruttori per sensore. Master/Master COM1 (Fig 44) Master/Master COM1/COM2 (Fig 45) In un collegamento in parallelo si possono utilizzare anche più di un Master. Ogni Master comanda il suo gruppo di luci in base alla propria misurazione della luminosità. In ogni Master tutte le impostazioni vengono eettuate individualmente. La potenza viene distribuita sui singoli Master. La presenza continua a venire rilevata assieme da tutti i rilevatori. L'uscita della presenza può venire captata da qualsiasi Master. L'uscita della presenza (HVAC, COM2) può venire captata da qualsiasi Master.- 59 - Attenzione: Nel caso di un collegamento Master/Master, all'azionamento del tasto (A) potrebbe verificarsi un'inserzione invertita se i IR/HF 180 hanno diversi tempi di accensione e questi nel caso di un sensore sono già scaduti. Qualora si presentasse questa situazione, occorre attendere la scadenza del tempo di accensione o eettuare un resettaggio utente (RC 5) o un resettaggio (RC 8). Se nel collegamento di IR/HF 180 i regolatori e gli interruttori DIP vengono impostati allo stesso modo, tale rischio si riduce. Master/Slave (Fig 46) La modalità con Master-/Slave permette di comprendere nel rilevamento ambienti più grandi (carico allacciato = Master, nessun carico = Slave). La valutazione del grado di luminosità nell'ambiente avviene esclusivamente sul Master. Gli Slaves segnalano al Master il rilevamento del movimento. Due rilevatori su un interruttore automatico del vano scale esterno in caso di vecchio edificio/modifica (Fig 47). Collegamento in rete con sensori Control PRO (Fig 48) Se l'IR 180/HF 180 viene collegato in rete con un sensore PRO attraverso il conduttore P, occorre disattivare tutti i tasti allacciati all'interruttore a muro nonché il tasto interno (Fig 54). Se si desidera che il sistema complessivo disponga di un tasto per il comando manuale, tale tasto deve essere allacciato all'ingresso S del sensore Control PRO. Qui il sensore Control PRO deve essere il Master e l'IR 180/HF 180 lo Slave. 5 Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento (Fig 51) Fasi di montaggio

• Staccare il modulo sensore e il modulo di carico (Fig 52).

• Staccare l'alimentazione di corrente (Fig 41)

• Eettuare l'allacciamento alla rete (Fig 42/43)

• Infilare il modulo di carico (H) nella presa sotto intonaco (Fig 53)

• Avvitare sull'anello portante con viti per il fissaggio di barattoli (Fig 53).

• Eettuare le impostazioni del regolatore e dell'interruttore DIP sul modulo sensore (E) (Fig 54) (➜ "6 Funzionamento")

• Unire modulo sensore (E) e telaio (G) ed esercitando una leggera pressione unirli a loro vonta con il modulo di carico (H) (Fig 55)

• Attivare l'alimentazione di corrente (Fig 56)- 60 - 6 Funzionamento Impostazioni di fabbrica - regolatore Regolazione del raggio d'azione (J): IR 12 m / HF 8 m Tempo di accensione (K): 30 s Regolazione crepuscolare (L): funzionamento con luce diurna Tempo di accensione COM2 15 min Ritardo di accensione COM2 0 min Regolazione del raggio d'azione IR (Fig 54 / J) Regolabile a stadi – Regolatore impostato su max. = raggio d'azione massimo (ca. 12 m) – Regolatore impostato su min. = raggio d'azione minimo (ca. 5 m) Regolazione del raggio d'azione HF (Fig 54 / J) Regolabile a stadi – Regolatore impostato su max. = raggio d'azione massimo (ca. 8 m) – Regolatore impostato su min. = raggio d'azione minimo (ca. 1 m) Tempo di accensione (Fig 54 / K) Regolabile a stadi Il tempo di accensione desiderato può venire impostato sul regolatore tra 30 s e 30 min. In caso di superamento della soglia di luminosità (logica di presenza) il sensore, alla scadenza del tempo di accensione, provoca lo spegnimento. Modalità a impulsi Se il regolatore è impostato su , l'apparecchio si trova ora nella modalità a impulsi, ossia l'uscita viene accesa per ca. 2 sec. (per es. per l'interruttore automatico del vano scale). Poi per 8 secondi circa il sensore non reagisce al movimento. Per via dell'auto- abbagliamento attraverso luce estranea, qui è possibile solo un funzionamento con luce diurna. Modalità IQ Se il regolatore è impostato su ( ), il tempo di attesa si adegua dinamica- mente e con autoapprendimento al comportamento dell'utente. Tramite un algoritmo di apprendimento viene calcolato il ciclo temporale. Il periodo più breve è di 5 min, quello più lungo è di 20 min. Regolazione crepuscolare (Fig 54 / L) La soglia d'intervento desiderata può essere regolata a stadi tra ca. 2-1000Lux. – Regolatore impostato su = funzionamento con luce crepuscolare (ca. 2 Lux) – Regolatore impostato su

= funzionamento con luce diurna (ca. 1000 Lux) ➜ Tabella "Esempi di applicazione"- 61 - Impostazioni di fabbrica - interruttore DIP

DIP 1 – (NORM/TEST) modalità normale/test (Fig 54) La modalità di test ha la precedenza rispetto a tutte le altre regolazioni che si eettuano sull'interruttore a sensore e serve alla verifica della funzionalità nonché del campo di rilevamento. In caso di movimenti nell'ambiente in cui è installato, l'interruttore a sensore attiva l'accensione dell'illuminazione per un tempo di accensione di ca. 5 sec indipendentemente dalla luminosità (al momento del rilevamento il LED blu lampeggia). Nella modalità di funziona- mento normale valgono tutti i valori impostati individualmente (regolatore). Anche senza carico allacciato l'interruttore a sensore può venire impostato con l'ausilio del LED blu. La modalità test dell'interruttore DIP non viene abbandonata automaticamente. DIP 2 – (AUTO/MAN) funzionamento automatico / semiautomatico (Fig 54) Funzionamento completamente automatico: (AUTO) L'illuminazione si accende automaticamente a seconda della luminosità al rilevamento di movimento e si spegne all'aumento della luminosità nonché alla scadenza del tempo di accensione. L'illuminazione può tuttavia venire comandata anche manualmente. In tal caso l'automatismo di commutazione viene provvisoriamente interrotto. Funzionamento semiautomatico: (MAN) L'illuminazione si spegne solo automaticamente. L'accensione avviene manualmente, la luce viene richiesta tramite la pressione del tasto. Essa rimane accesa per il tempo di accensione impostato. DIP 3 – (used / not used ) (Fig 54) Sulla posizione "used" il tasto integrato (A) nonché un tasto optional allacciato all'ingresso S sono attivati. Sulla posizione "not used" il tasto integrato (A) nonché un tasto optional allacciato all'ingresso sono disattivati e non hanno dunque nessuna funzione. Inoltre l'interruttore ha influenza sul collegamento in rete con il conduttore P. (➜ "4 Allacciamento elettrico") DIP 4 – (ON / ON/OFF ) (Fig 54) In posizione ON-OFF si può accendere e spegnere l'illuminazione manualmen- te in ogni momento (ad eccezione della modalità a impulsi: no spegnimento manuale). In posizione ON non è più possibile uno spegnimento manuale. Ad ogni pressione del tasto il tempo di accensione viene riavviato da zero. Tasto per funzione luce La funzione del tasto integrato (A) dipende dalla configurazione del sensore noncé dalla modalità di esercizio attuale. ➜ Tabella "Funzione luce"- 62 - Regolazione crepuscolare Esempi di applicazione Valori nominali di luminosità Funzionamento crepuscolare min Corridoi, atrii d'ingresso 1 Scale, scale mobili, nastri trasportatori 2 Lavatoi, servizi igienici, cabine elettriche, cantine 3 Zone di vendita, asili, padiglioni sportivi 4 Ambienti di lavoro: uci, sale per conferenze, sale per riunioni, locali in cui si svolgono lavori di montaggio di precisione, cucine

Zone di lavoro che richiedono un'ottima illuminazione: laboratori, uci di progettazione, locali in cui si svolgono lavori di precisione >=6 Modalità a luce diurna max Avvertenza: a seconda del luogo di montaggio potrebbe essere necessaria una correzione dell'impostazione. La luminosità viene misurata sul sensore. Funzione luce Modalità interruttore DIP 2 Configurazione tasti interruttore DIP 4 Stato Funzione tasto Funzionamento completamente automatico ON/ON-OFF L'illuminazione è spenta L'illuminazione viene accesa per il tempo di accensione impostato. Funzionamento completamente automatico ON-OFF L'illuminazione è accesa L'illuminazione viene spenta per il tempo di accensione impostato e in caso di rile- vamento di movimento tale tempo di accensione riparte alla rovescia (modalità inver- sa/modalità presentazione) Funzionamento completamente automatico ON L'illuminazione è accesa Il tempo di accensione riparte alla rovescia. Funzionamento semiautomatico ON/ON-OFF L'illuminazione è spenta L'illuminazione viene accesa per il tempo di accensione impostato. Funzionamento semiautomatico ON-OFF L'illuminazione è accesa L'illuminazione viene spenta alla prossima attivazione. Funzionamento semiautomatico ON L'illuminazione è accesa Il tempo di accensione riparte alla rovescia.- 63 - 7 Accessori (opzionale) Telecomando utente RC 5 EAN 4007841 592806 Funzione supplementare RC 5 – Luce ON/OFF 4 h – Reset utente – 100 h burn in – Modalità presentazione Telecomando di servizio RC 8 EAN 4007841 559410 Funzioni supplementari RC 8 – Regolazione del raggio d'azione – Ritardo dello spegnimento CH 1/CH 2 – Ritardo dell'accensione / controllo dell'ambiente CH 2 – Modalità test/normale – Regolazione di luce crepuscolare – Funzionamento nel buio notturno – Modalità a luce diurna – Teach-IN – Modalità automatica/manuale – Reset – Modalità IQ Smart Remote EAN 4007841 009151 – Comando tramite smartphone o tablet – Sostituisce tutti i telecomandi – Caricare la app adeguata e collegare tramite Bluetooth 8 Smaltimento Apparecchi elettrici, accessori e materiali d'imballaggio devono essere conse- gnati a un centro di riciclaggio riconosciuto. Non gettate gli apparecchi elettrici assieme ai rifiuti domestici! Solo per paesi UE: Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.- 64 - 9 Dichiarazione di conformità La STEINEL Vertrieb GmbH dichiara che il tipo di impianto radio HF 180 rispon- de alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.steinel.it 10 Garanzia del produttore Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concediamo 5anni di garanzia dell’impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l’assenza di vizi di tutti i materiali impiegati e delle loro superfici. Rivendicazione Se ha intenzione di esporre reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e arancato assieme allo scon- trino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conservare scrupolosamente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell’ambito della restituzione del prodotto. (Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro sito web wwwsteinelit) Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00. DI GARANZIA

ANNI DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE- 65 - 11 Dati tecnici Dimensioni (lung.×largh.×alt.) 80×80×50 mm Tensione di rete 220-240 ~V / 50/60 HZ Sensori A infrarossi passivi (IR) / ad alta freqenza (HF) Raggio d'azione IR max. 12 m (tangenziale) / max. 3 m (radiale) / HF max. 8 m

Angolo di rilevamento 180° Potenza Carico lampadine incandescenti / lampade alogene Lampade fluorescenti ballast elettronico Lampade fluorescenti non compensato Lampade fluorescenti collegamento in serie Lampade fluorescenti con compensazione in parallelo Lampade alogene a basso voltaggio LED < 2 W

LED > 8 W Carico capacitivo 2000 W 1000 W 1000 VA 400 VA 500 VA 2000 VA 100 W 300 W 600 W 176 μF Potenza, uscita di comando 2 presenza (solo COM 2) max. 230 W/230 V max. 1A, (cos φ = 1) per HVAC (riscaldamento/ventilazione/climatizzazione) Regolazione livello di luminosità 10-1000 Lux, ∞ / luce diurna Uscita di comando 1 30 s - 30 min., modalità a impulsi (ca. 2 s), regolazione del periodo di accensione modalità IQ (adattamento automatico al profilo di utilizzo) Uscita di comando 2 solo COM2 per HVAC Regolazione del periodo di accensione 0 s - 10 min ritardo di accensione. 5-15 min tempo di accensione tramite RC 1 min - 2 h tempo di accensione tramite Smart Remote Monitoraggio automatico ambiente Altezza di montaggio 1,1 m Ritardo dello spegnimento 30 s - 30 min IP/grado di protezione IP20 Intervallo di temperatura 0 °C - + 40 °C

• Il raggio d'azione nel caso dell'HF 180 in angoli estremi dipende fortemente dalle circo- stanze locali.- 66 - 11 Disturbi di funzionamento Guasto Causa Rimedio La luce non si accende n Mancanza di tensione di allacciamento n Valore Lux impostato troppo basso n Non viene rilevato nessun movimen- tossung n Controllare la tensione di allacciamento n Aumentare lentamente il valore Lux finché la luce non si accende n Fare in modo da liberare la visuale sul sensore n Verificare il campo di rilevamento La luce non si spegne n Valore Lux troppo elevato n Il tempo di accensione sta scadendo n Fonti di calore che interferiscono, per es. termoventilatore, porte o finestre aperte, animali domestici, lampadina/ faro alogeno, oggetti in movimentojekte n Dispositivo WiFi posi- zionato molto vicino al sensore n Abbassare il valore Lux n Aspettare la scadenza del tempo di accen- sione o all'occorrenza ridurlo n Escludere fonti d'in- terferenza stazionarie mediante adesivi n Aumentare la distanza tra dispositivo WiFi e sensore >3m Il sensore provoca lo spegnimento delle luci nonostante la presenza di persone n Il tempo di accensione è troppo breve n La soglia luminosa è troppo bassa n Aumentare il tempo di accensione n Modificare la regola- zione crepuscolare Il sensore spegne le luci troppo tardi n Il tempo di accensione è eccessivamente lungo n Ridurre il tempo di accensione In caso di senso di marcia frontale il sensore accen- de le luci troppo tardi n Il raggio d'azione per il senso di marcia frontale è ridottoIl raggio d'azione per il senso di marcia frontale è ridottot n Montare ulteriori sensori n Ridurre la distanza tra due sensori Il sensore non accende le luci in presenza di persone nonostante sia buio n Valore Lux impostato troppo basso n È stato disattivato il sensore con l'interrutto- re/il tasto? n Funzionamento semiautomatico? n Aumentare la soglia di luminosità Il tasto non funziona n Tasto disattivato? n Controllare l'impostazio- ne dell'interruttore DIP 3- 67 -
