GEBRUIKSAANWIJZING IR 180 COM1 STEINEL

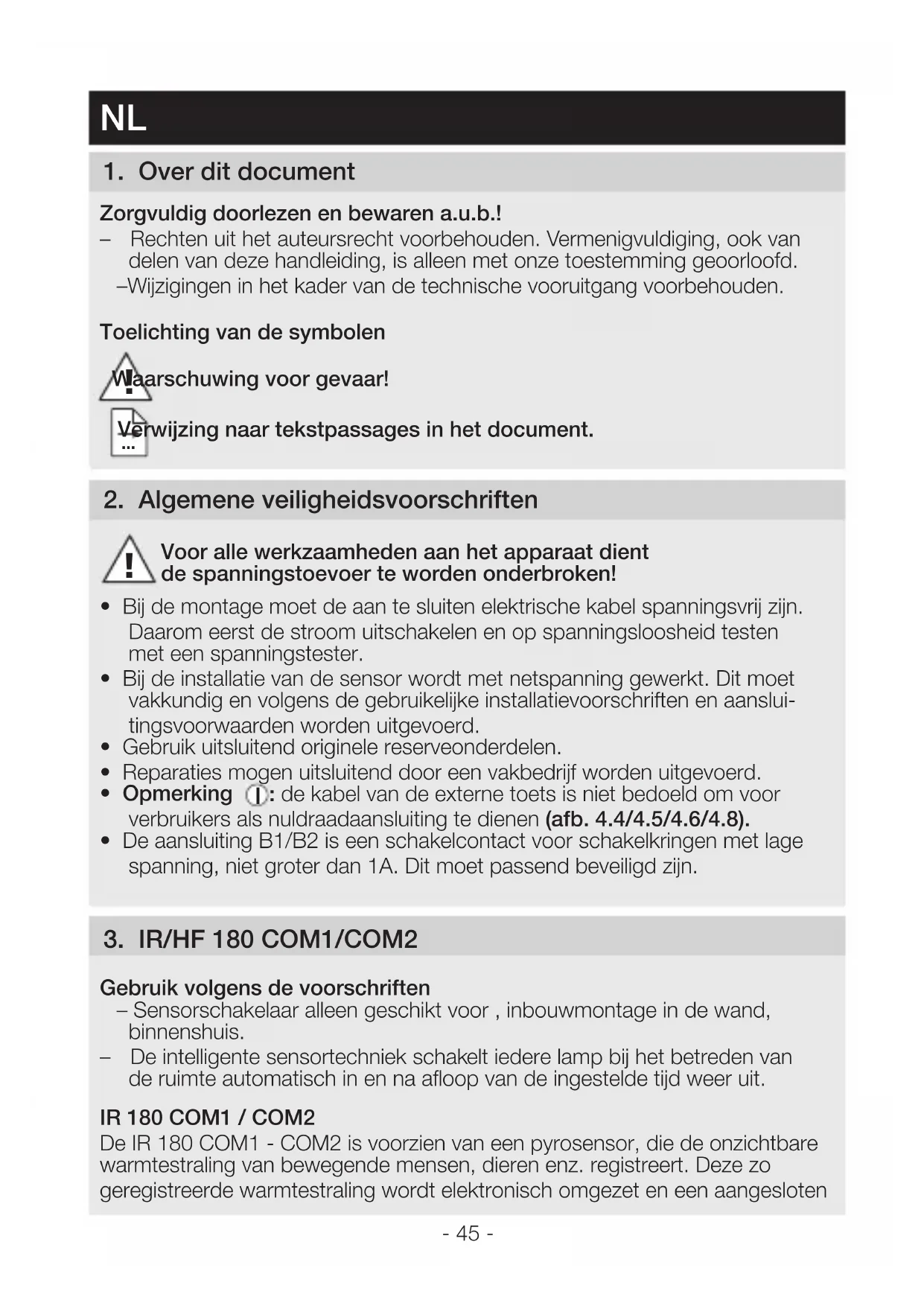

Zorgvuldig doorlezen en bewaren aub! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen Waarschuwing voor gevaar! Verwijzing naar tekstpassages in het document 2 Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de sensor wordt met netspanning gewerkt. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aanslui- tingsvoorwaarden worden uitgevoerd.

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

• Opmerking I II III : de kabel van de externe toets is niet bedoeld om voor verbruikers als nuldraadaansluiting te dienen (afb 44/45/46/48)

• De aansluiting B1/B2 is een schakelcontact voor schakelkringen met lage spanning, niet groter dan 1A. Dit moet passend beveiligd zijn.

3 IR/HF 180 COM1/COM2

Gebruik volgens de voorschriften – Sensorschakelaar alleen geschikt voor , inbouwmontage in de wand, binnenshuis. – De intelligente sensortechniek schakelt iedere lamp bij het betreden van de ruimte automatisch in en na afloop van de ingestelde tijd weer uit.

De IR 180 COM1 - COM2 is voorzien van een pyrosensor, die de onzichtbare warmtestraling van bewegende mensen, dieren enz. registreert. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en een aangesloten

!- 46 - apparaat (bijv. een lamp) wordt ingeschakeld. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt er ook geen schakeling plaats.

De HF 180 COM1 / COM2 is een actieve bewegingsmelder. Hij reageert temperatuuronafhankelijk op de kleinste bewegingen. De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Alle functie-instellingen kunnen optioneel met de afstandsbedieningen RC 5, RC 8 en de Smart Remote worden uitgevoerd. (➜ '7 Toebehoren') Bij de levering van de IR 180 inbegrepen (afb 31) Bij de levering van de HF 180 inbegrepen (afb 32) Productafmetingen IR 180 / HF 180 (afb 33) Overzicht lamp (afb 34) A Schakelaar B Afdekking C IR 180 lens / HF 180 afdekking D Demontagegleuf E Sensormodule F Status-led-lampje G Afdekraam H Stalen plaatje I Belastingsmodule 4 Elektrische aansluiting

• Stroomtoevoer uitschakelen (afb 41) Voor de aansluiting van de sensorschakelaar geldt: volgens VDE 0100520 punt 6 mag voor de bekabeling tussen sensor en het elektronische voorschakelap- paraat een meervoudige leiding worden gebruikt, die zowel de netspannings- kabels als de regelkabels bevat (bijv. NYM 5×1,5 mm²). Het klembereik van de stroomtoevoerklem is voor maximaal 2×2,5 mm² geschikt. De stroomtoevoer bestaat uit een min. 4-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (meestal groen/geel) P = voor het verbinden van meerdere bewegingsmelders L' = geschakelde fase (meestal zwart, bruin of grijs)- 47 - Opmerking I II III P-kabel: de kabellengte tussen twee sensoren mag max. 50 m bedragen. Naar iedere volgende sensor max. 25 m. Bij het inbouwen van 10 sensoren in totaal max. 300 m. Opmerking I II III

S-kabel: kabellengte max. 50 m Belangrijk: Het verwisselen van de aansluitingen leidt in het apparaat of in uw meterkast later tot kortsluiting. In dit geval moeten de afzonderlijke kabels geïdentificeerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan een geschikte netschakelaar voor IN- en UIT-schakelen worden gemonteerd. Opmerking voor IR 180: De montageplaats moet minstens 1 m van een lamp verwijderd zijn, omdat de warmtestraling het systeem kan activeren. Aansluiting van de stroomtoevoer IR 180 COM 1 (afb 42) Aansluiting van de stroomtoevoer IR 180 COM 2 (afb 43) Opmerking voor een parallelle schakeling met P-kabel: Het is ook mogelijk om IR 180 en HF 180 parallel te schakelen. Dan moet er echter bij iedere inbouwwandcontactdoos een nuldraad zijn. Bij gebruik van meerdere sensorschakelaars moeten die op dezelfde fase worden aangesloten. Er kunnen max. 10 sensorschakelaars parallel worden gemonteerd. Master/master COM1 (afb 44) Master/master COM1/COM2 (afb 45) In een parallelle schakeling kunnen ook meerdere masters worden gebruikt. Iedere master schakelt zijn lichtgroep volgens zijn eigen lichtsterktemeting. Alle instellingen worden bij iedere master individueel ingesteld. De schakellast wordt over de verschillende masters verdeeld. De aanwezigheid wordt nog steeds door alle melders samen geregistreerd. De aanwezigheidsuitgang kan bij een willekeurige master worden gelegd. De aanwezigheidsuitgang (HLK, COM2) kan bij iedere willekeurige master worden gelegd. Opgelet: Bij een master/master-koppeling kan bij het drukken op de schakelaar (A) een inverse/tegengestelde schakeling optreden, wanneer de IR/HF 180 verschil- lende nalooptijden hebben en die bij een sensor al is afgelopen. Mocht zich deze situatie voordoen, dan moet ofwel gewacht worden tot de nalooptijd is afgelopen of er moet een user-reset (RC 5) of reset (RC 8) worden uitgevoerd. Wanneer de instelknopjes en DIP-switches bij een koppeling van IR/HF 180 hetzelfde worden ingesteld, wordt dit risico verkleind.- 48 - Master/slave (afb 46) In de master-/slavemodus is het mogelijk om ook grote ruimtes te bewaken (last aangesloten = master, geen last = slave). De beoordeling van de licht- sterkte in de ruimte wordt alleen door de master gedaan. De slaves melden de bewegingsregistratie aan de master. Twee melders op een externe automatische verlichting van een trappenhuis in een oud gebouw/renovatie (afb 47) Koppeling met Control PRO sensoren (afb 48) Wanneer de IR 180/HF 180 met een Control PRO sensor via de P-kabel wordt gekoppeld, moeten alle op de wandschakelaar aangesloten schakelaars en de interne schakelaars gedeactiveerd worden (afb 54). Indien het totale systeem over een schakelaar voor handmatige besturing beschikt, moet die op de S-ingang van de Control PRO sensor worden aangesloten. Daarvoor moet de Control PRO sensor de master zijn en de IR 180/HF 180 de slave. 5 Montage

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie (afb 51) Montagestappen

• Sensor- en belastingsmodule scheiden (afb 52)

• Stroomtoevoer uitschakelen (afb 41)

• Netaansluiting maken (afb 42/43)

• De belastingsmodule (H) in de inbouwcontactdoos schuiven (afb 53)

• Met doosbevestigingsschroeven aan de draagring schroeven (afb 53).

• Instellingen van de instelknopjes en DIP-switches uitvoeren bij de sensor- module (E) (afb 54) (➜ '6 Functies')

• De sensormodule (E) en het afdekraam (G) tegen elkaar plaatsen en met druk verbinden met de belastingsmodule (H) (afb 55)

• Stroomtoevoer inschakelen (afb 56) 6 Functies Fabrieksinstellingen instelknopjes Reikwijdte-instelling (J): IR 12 m / HF 8 m Tijdinstelling (K): 30 sec Schemerinstelling (L): daglichtstand Nalooptijd COM2 15 min Inschakelvertraging COM2 0 min- 49 - Reikwijdte-instelling IR (afb 54 / J) Instelbaar in standen – Instelknopje maximaal = max. reikwijdte (ca. 12 m) – Instelknopje minimaal = min. reikwijdte (ca. 5 m) Reikwijdte-instelling HF (afb 54 / J) Instelbaar in standen – Instelknopje maximaal = max. reikwijdte (ca. 8 m) – Instelknopje minimaal = min. reikwijdte (ca. 1 m) Tijdinstelling (afb 54 / K) Instelbaar in standen. De gewenste nalooptijd kan tussen 30 sec. en 30 min. worden ingesteld bij het instelknopje. Bij overschrijding van de drempelwaarde (aanwezigheidslogica) schakelt de sensor na afloop van de nalooptijd uit. Impulsmodus Als u de regelaar op zet, staat het apparaat in de impulsmodus, d.w.z. de uitgang wordt voor ca. 2 sec. ingeschakeld (bijv. voor de automatische verlichting van het trappenhuis). Daarna reageert de sensor ca. 8 sec. niet op bewegingen. Vanwege de eigen verblinding door vreemd licht is hier alleen een dagstand mogelijk. IQ-modus (

Als de regelaar op ( ) staat, past de nalooptijd zich dynamisch, zelflerend aan het gebruikersgedrag aan. Via een leeralgoritme wordt de optimale tijdcyclus berekend. De kortste tijd bedraagt 5 min., de langste tijd 20 min. Schemerinstelling (afb 54 / L) De gewenste drempelwaarde kan in standen van 2-1000 lux worden ingesteld. – Instelknopje op

DIP 1 – (NORM/TEST) normaal bedrijf/testmodus (afb 54) De testmodus op de sensorschakelaar heeft voorrang op alle andere instel- lingen en is bedoeld om de werking en het registratiebereik te controleren. De sensorschakelaar schakelt, onafhankelijk van de lichtsterkte, bij beweging in de ruimte de verlichting gedurende een nalooptijd van ca. 5 sec. in (blauw led-lampje knippert bij registratie). Bij normaal bedrijf gelden alle individueel ingestelde waarden (instelknopje). Ook zonder aangesloten belasting kan de sensorschakelaar met behulp van het blauwe led-lampje worden ingesteld.- 50 - De testmodus van de DIP-switches wordt niet automatisch verlaten. DIP 2 – (AUTO/MAN) volautomatisch/halfautomatisch (afb 54) Volautomatisch: (AUTO) De verlichting schakelt afhankelijk van de lichtsterkte automatisch bij beweging in en bij toenemende lichtsterkte en na afloop van de nalooptijd uit. De verlich- ting kan altijd met de hand worden in- of uitgeschakeld. Het schakelautomatis- me wordt hierbij tijdelijk onderbroken. Halfautomatisch: (MAN) De verlichting gaat alleen maar automatisch uit. Het inschakelen gaat handma- tig, het licht met de schakelaar inschakelen. Het blijft gedurende de ingestelde nalooptijd ingeschakeld. DIP 3 – (used / not used ) (afb 54) Op de positie 'used' zijn de geïntegreerde schakelaar (A) en een optioneel op de S-ingang aangesloten schakelaar geactiveerd. Op de positie 'not used' zijn de geïntegreerde schakelaar (A) en een optioneel op de S-ingang aangesloten schakelaar gedeactiveerd en hebben dus geen functie. Verder is de schakelaar van invloed op de koppeling met de P-kabel. (➜ '4 Elektrische aansluiting') DIP 4 – (ON / ON/OFF ) (afb 54) Op de positie ON-OFF kan de verlichting altijd met de hand in- en uitgescha- keld worden (uitzondering impulsmodus: geen handmatig UIT). Op de positie ON is handmatig uitschakelen niet meer mogelijk. Bij iedere druk op de toets wordt de nalooptijd opnieuw gestart. Toets voor lichtfunctie De functie van de geïntegreerde toets (A) is afhankelijk van de configuratie van de sensor en de actuele bedrijfssituatie. ➜ Tabel 'Lichtfunctie'- 51 - Schemerinstelling Toepassingsvoorbeelden Ingestelde lichtwaarden Schemerstand min. Gangen, hallen 1 Trappen, roltrappen, lopende banden 2 Wasruimtes, toiletten, schakelkamers, kantines 3 Winkels, crèches, scholen, sporthallen 4 Werkgebieden: kantoor-, conferentie-en vergader- ruimtes, fijne montage-werkzaamheden, keukens

Zichtintensieve werkgebieden: laboratoria, technisch tekenen, nauwkeurige werkzaamheden >=6 Dagmodus max. Opmerking: afhankelijk van de montageplaats kan het nodig zijn de instelling te corrigeren. De lichtsterkte wordt bij de sensor gemeten. Lichtfunctie Modus DIP-switch 2 Schakelaar- configuratie DIP-switch 4 Status Schakelaarfunctie Volautomatisch ON/ON-OFF Verlichting is uitgeschakeld De verlichting wordt gedurende de ingestelde nalooptijd ingeschakeld Volautomatisch ON-OFF Verlichting is ingeschakeld De verlichting wordt voor de ingestelde nalooptijd uitgeschakeld en wanneer een beweging wordt herkend wordt die ingeschakeld (inverse mo

dus/presentatiemodus) Volautomatisch ON Verlichting is ingeschakeld De ingestelde nalooptijd wordt ingeschakeld. Halfautomatisch ON/ON-OFF Verlichting is uitgeschakeld De verlichting wordt gedurende de ingestelde nalooptijd ingeschakeld. Halfautomatisch ON-OFF Verlichting is ingeschakeld De verlichting wordt tot de volgende activering uitgeschakeld Halfautomatisch ON Verlichting is ingeschakeld De ingestelde nalooptijd wordt ingeschakeld- 52 - 7 Toebehoren (naar keuze) Gebruikersafstandsbediening RC 5 EAN 4007841 592806 Extra functie RC 5 – Licht AAN/UIT 4 h – User-reset – 100 h burn in – Presentatiemodus Service-afstandsbediening RC 8 EAN 4007841 559410 Extra functies RC 8 – Reikwijdte-instelling – Tijdinstelling CH 1/CH 2 – Inschakelvertraging/bewaking CH 2 – Test-/normbedrijf – Schemerinstelling – Nachtmodus – Daglichtstand – Teach-in – Automatische/handmatige modus – Reset – IQ-modus Smart Remote EAN 4007841 009151 – Bediening via smartphone of tablet – Vervangt alle afstandsbedieningen – Passende app laden en via Bluetooth verbinden 8 Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektro- nische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.- 53 - 9 Conformiteitsverklaring Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installatie HF 180 aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-confor-miteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de 10 Fabrieksgarantie Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toege-paste materialen en hun oppervlakken vrij van gebreken zijn. Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.(Op onze website wwwvanspijknl vindt u meer informatie over het claimen van garantierechten)Als u een garantie-aanvraag heeft of technische vragen betreende uw pro-duct, kunt u contact opnemen met onze helpdesk +31 499 551490.

Registratiehoek 180° Vermogen Gloei-/halogeenlampen TL-lampen elekt. voorschakelapp TL-lampen, ongecompenseerd TL-lampen, seriegecompenseerd TL-lampen, parallel gecompenseerd Halogeenlampen, laag voltage Led < 2 W 2 W < led < 8 W Led > 8 W Capacitieve belasting 2000 W 1000 W 1000 VA 400 VA 500 VA 2000 VA 100 W 300 W 600 W 176 μF Vermogen, schakeluitgang 2 aanwezigheid (alleen COM 2) max. 230 W/230 V max. 1A, (cos φ = 1) voor HLK (verwarming/ventilatie/airconditioning) Instelling lichtwaarde 10 – 1000 lux, ∞/daglicht Schakeluitgang 1 30 sec. – 30 min., impulsmodus (ca. 2 sec.), tijdinstelling IQ-modus (automatische aanpassing aan het gebruiksprofiel) Schakeluitgang 2 alleen COM2 voor HLK Tijdinstelling 0 sec. tot 10 min. inschakelvertraging 5-15 min. nalooptijd via (RC) 1 min. - 2 uur nalooptijd via Smart Remote Automatische bewaking Montagehoogte 1,1 m Tijdinstelling 30 sec. - 30 min. IP/bescherming IP20 Temperatuurbereik 0 °C tot 40 °C

• De reikwijdte bij de HF 180 is in extreme hoeken erg afhankelijk van de plaatselijke omstandigheden.- 55 - 12 Storingen Storing Oorzaak Oplossing Licht gaat niet aan n Geen aansluitspanning n Lux-waarde te laag ingesteld n Geen bewegings- registratie n Aansluitspanning controleren n Lux-waarde langzaam verhogen tot het licht inschakelt n Voor vrij zicht op de sensor zorgen n Registratiebereik controleren Licht gaat niet uit n Lux-waarde te hoog n Nalooptijd loopt af n Storende warmtebron- nen bijv.: ventilatoren, open deuren en ramen, huisdieren, gloeilamp/ halogeenspot, bewe- gende objecten n Wifi-apparaat erg dicht bij de sensor geplaatst n Lux-waarde lager instellen n Nalooptijd afwachten of nalooptijd lager zetten n Permanente storings- bronnen met stickers afschermen n Afstand tussen wifi- apparaat en sensor vergroten >3m Sensor schakelt uit ondanks aanwezigheid n Nalooptijd te kort n Inschakelniveau te laag n Nalooptijd verhogen n Schemerinstelling veranderen Sensor schakelt te laat uit n Nalooptijd te lang n Nalooptijd verkorten Sensor schakelt bij frontale looprichting te laat in n Reikwijdte bij frontale looprichting is beperkt n Meer sensoren monteren n Afstand tussen twee sensoren verkleinen De sensor schakelt ondanks duisternis niet in bij aanwezigheid n Lux-waarde te laag ingesteld n Sensor met schakelaar/ toets gedeactiveerd? n Halfautomatisch? n Inschakelniveau verhogen Schakelaar heeft geen functie n Schakelaar gedeactiveerd? n Instelling DIP-switch 3 controleren- 56 -
