GEBRUIKSAANWIJZING IS 180 Digi STEINEL

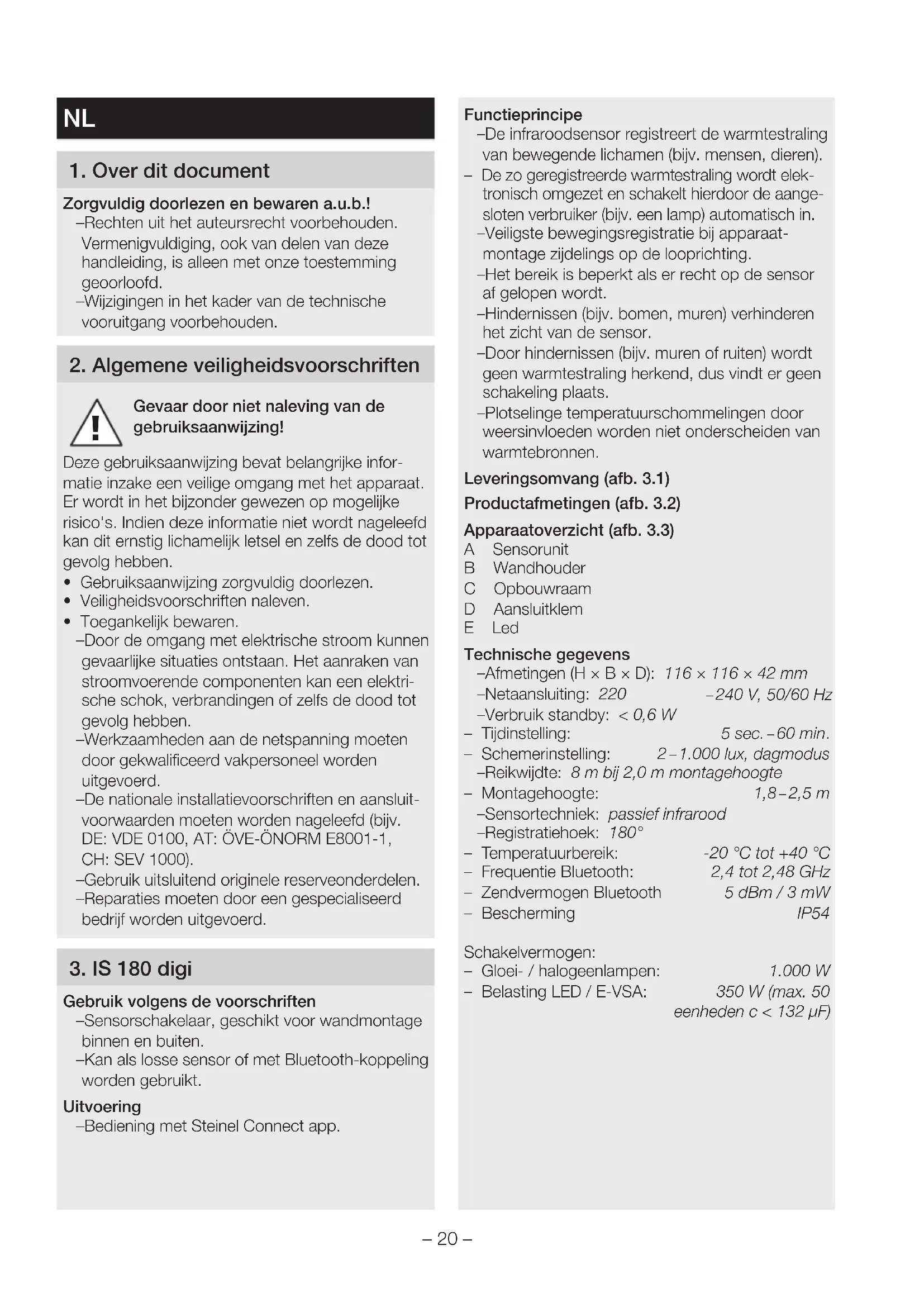

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden.

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiksaanwijzing! Deze gebruiksaanwijzing bevat belangrijke infor- matie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.

• Veiligheidsvoorschriften naleven.

• Toegankelijk bewaren. – Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektri- sche schok, verbrandingen of zelfs de dood tot gevolg hebben. – Werkzaamheden aan de netspanning moeten door gekwalificeerd vakpersoneel worden uitgevoerd. – De nationale installatievoorschriften en aansluit- voorwaarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Gebruik uitsluitend originele reserveonderdelen. – Reparaties moeten door een gespecialiseerd bedrijf worden uitgevoerd.

Gebruik volgens de voorschriften – Sensorschakelaar, geschikt voor wandmontage binnen en buiten. – Kan als losse sensor of met Bluetooth-koppeling worden gebruikt. Uitvoering – Bediening met Steinel Connect app. Functieprincipe – De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren). – De zo geregistreerde warmtestraling wordt elek- tronisch omgezet en schakelt hierdoor de aange- sloten verbruiker (bijv. een lamp) automatisch in. – Veiligste bewegingsregistratie bij apparaat- montage zijdelings op de looprichting. – Het bereik is beperkt als er recht op de sensor af gelopen wordt. – Hindernissen (bijv. bomen, muren) verhinderen het zicht van de sensor. – Door hindernissen (bijv. muren of ruiten) wordt geen warmtestraling herkend, dus vindt er geen schakeling plaats. – Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen. Leveringsomvang (afb. 3.1) Productafmetingen (afb. 3.2) Apparaatoverzicht (afb. 3.3) A Sensorunit B Wandhouder C Opbouwraam D Aansluitklem E Led Technische gegevens – Afmetingen (H×B×D): 116×116×42mm – Netaansluiting: 220 – 240V, 50/60Hz – Verbruik standby: <0,6W – Tijdinstelling: 5sec. – 60min. – Schemerinstelling: 2 – 1.000lux, dagmodus – Reikwijdte: 8m bij 2,0 m montagehoogte – Montagehoogte: 1,8 – 2,5m – Sensortechniek: passief infrarood – Registratiehoek: 180° – Temperatuurbereik: -20°C tot +40°C – Frequentie Bluetooth: 2,4 tot 2,48GHz – Zendvermogen Bluetooth 5dBm/3mW – Bescherming IP54 Schakelvermogen: – Gloei-/halogeenlampen: 1.000W – Belasting LED / E-VSA: 350 W (max. 50 eenheden c < 132 µF)– 21 –

4. Elektrische installatie

Gevaar door elektrische stroom! Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.

• Controleer m.b.v. een spanningstester dat er geen spanning op staat.

• Zorg ervoor dat de spanningstoevoer onderbroken blijft. Gevaar voor beschadigingen! Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.

• Sluit de aansluitkabels opnieuw aan. Aansluiting stroomtoevoer De stroomtoevoer bestaat uit een 4-polige kabel: L = fase (meestal zwart, bruin of grijs) = geschakelde fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel) Opmerking: De afdichtdopjes zijn bedoeld voor netspannings- kabels met een uitwendige diameter van 5-10 mm. Opmerking: De aardedraad hoeft bij dit product niet te worden aangesloten. Aansluitdiagram (afb. 4.1)

• Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.

• Geschikte montageplaats kiezen. – Houd rekening met het bereik. (afb.5.1) – Houd rekening met de bewegingsregistratie. (afb.5.2/5.3) – Trillingsvrij. – Registratiebereik vrij van hindernissen. – Niet in een explosieve omgeving monteren. – Niet op licht ontvlambare oppervlakken monteren. Montagestappen

• Controleer of de spanningstoevoer is uitge- schakeld. (afb. 4.1)

• Borgschroef losdraaien. (afb. 5.4)

• Wandhouder vastschroeven. – Inbouwvariant (afb. 5.8) – Opbouwvariant met opbouwraam (afb. 5.9)

• Stroomtoevoer volgens de klemmenaanduiding aansluiten. Op N en kan een extra externe verbruiker worden aangesloten. (afb. 5.10)

• Sensorunit op de wandhouder plaatsen. (afb. 5.11)

• Borgschroef vastdraaien. (afb. 5.12)

• Stroomtoevoer inschakelen. (afb. 5.12)

• Instellingen uitvoeren ➜ '6. Functie'

Fabrieksinstellingen Tijdinstelling: 5 seconden Schemerinstelling: (dagmodus) Reikwijdte: 100% Steinel Connect app Voor de configuratie van de sensorschakelaar m.b.v. smartphone of tablet moet de STEINEL Connect app uit de AppStore worden gedownload. Hiervoor is een voor Bluetooth geschikt(e) smart- phone of tablet vereist. Android iOS Functies die met de Steinel Connect app kunnen worden ingesteld: – Tijdinstelling 5sec. – 60min. – Schemerinstelling 2 – 1.000lux, dagstand, lux-teach, tijd-teach – Reikwijdte-instelling – Bluetooth-koppeling NL– 22 – Led-functie – Initialisatie: led knippert groen – Bluetooth-identificatie: led knippert langzaam blauw – Normaal bedrijf: led is uit Tijdinstelling De gewenste brandduur van de aangesloten verbruiker kan traploos worden ingesteld van ca. 5seconden tot max. 60minuten. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. Opmerking: Na iedere uitschakeling van de verbruiker is een hernieuwde bewegingsregistratie gedurende ca. 1seconde niet mogelijk. Pas na afloop van deze tijd kan de verbruiker weer licht inschakelen bij bewegingen. Schemerinstelling Het gewenste inschakelniveau van de sensorscha- kelaar kan traploos van ca. 2 tot 1.000lux worden ingesteld. Instelling registratiebereik Het registratiebereik van de sensor is opgedeeld in drie bereiken (afb. 6.1): – Alle drie de bereiken kunnen afzonderlijk geactiveerd en gedeactiveerd worden. – Voor ieder bereik kan de reikwijdte afzonderlijk worden ingesteld. Opmerking: Er wordt geadviseerd om bij de instelling van het registratiebereik de kortste tijd te kiezen. Opmerking: Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet de schemerinstelling op daglichtmodus staan. Bluetooth-koppeling (Bluetooth Mesh) De sensorschakelaar voldoet aan de Bluetooth Mesh Standard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh Standard voldoen. Het configureren van de sensorschakelaar wordt met de Steinel Connect app uitgevoerd. Bij de eerste verbinding tussen sensorschakelaar en Steinel Connect app worden de bijbehorende netwerksleutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoegden toegang krijgen tot de sensor. Om met een extra smartphone of tablet toegang te krijgen, moet de netwerksleutel worden gedeeld.

7. Schoonmaken en verzorgen

Gevaar door elektrische stroom! Het contact van water met stroomvoerende com- ponenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Reinig het apparaat alleen in droge toestand. Gevaar voor beschadigingen! De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

• Het apparaat met een licht vochtige doek zonder schoonmaakmiddel reinigen.

8. Verhelpen van storingen

Apparaat zonder spanning. – Zekering niet ingeschakeld of defect.

• Zekering inschakelen.

• Defecte zekering vervangen. – Kabel onderbroken.

• Netschakelaar inschakelen.

• Kabel testen met spanningstester. – Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren. De lamp schakelt niet in. – Schemerinstelling verkeerd gekozen.

• Inschakellichtsterkte opnieuw instellen. – Netschakelaar uit.

• Netschakelaar inschakelen. – Zekering niet ingeschakeld of defect.

• Zekering inschakelen.

• Defecte zekering vervangen. – Registratiebereik te klein of niet correct.

• Registratiebereik controleren en aanpassen. De lamp schakelt niet uit. – Permanente beweging in het registratiebereik.

• Registratiebereik controleren.

• Indien nodig het registratiebereik verkleinen of veranderen. Het apparaat schakelt ongewenst aan. – Bewegingen in het registratiebereik, bijv. door dieren, bomen of auto's.

• Registratiebereik controleren.

• Indien nodig het registratiebereik verkleinen of veranderen. – Het apparaat beweegt door bijv. windvlagen of neerslag.

• Het apparaat op een vaste ondergrond monteren.– 23 – Geen verbinding tussen smartphone of tablet en apparaat. – De smartphone is te dicht bij het apparaat.

• De afstand tot de sensorschakelaar moet minimaal 1,5 m zijn. – De app is niet compatibel met de smartphone of het tablet.

• Gebruik een andere smartphone of tablet. – Niet de nieuwste app-versie.

• Steinel Connect app updaten in de AppStore. Geen verbinding met de app. – Geen netwerksleutel op de gebruikte smart- phone of tablet.

• Netwerksleutel delen via de app.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn betreende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaal recht moeten afgedankte elektrische apparaten geschei- den ingezameld en milieuvriendelijk gerecycled worden.

10. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL GmbH dat de sensorschakelaar IS 180 digi aan richtlijn 2014/53/ EU voldoet. De volledige tekst van de EU-confor- miteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

11. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clar- holz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabri- cagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervan- gen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. Wettelijke rechten bij gebreken, kosteloosheid De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consu- menten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos. Uitzonderingen op de garantie Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonder- delen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de bedienings instructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt wor- den door het gebruik van accessoires, aanvul- lende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzorging van de producten niet conform de bedieningshandlei- ding werden uitgevoerd, NL– 24 – – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen. Geldigheid van het Duitse recht Op deze voorwaarden is Duits recht van toe- passing, het Weens Koopverdrag (CISG) wordt uitgesloten. Garantie claimen Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvul- dig te bewaren tot de garantie - periode is verlopen.
