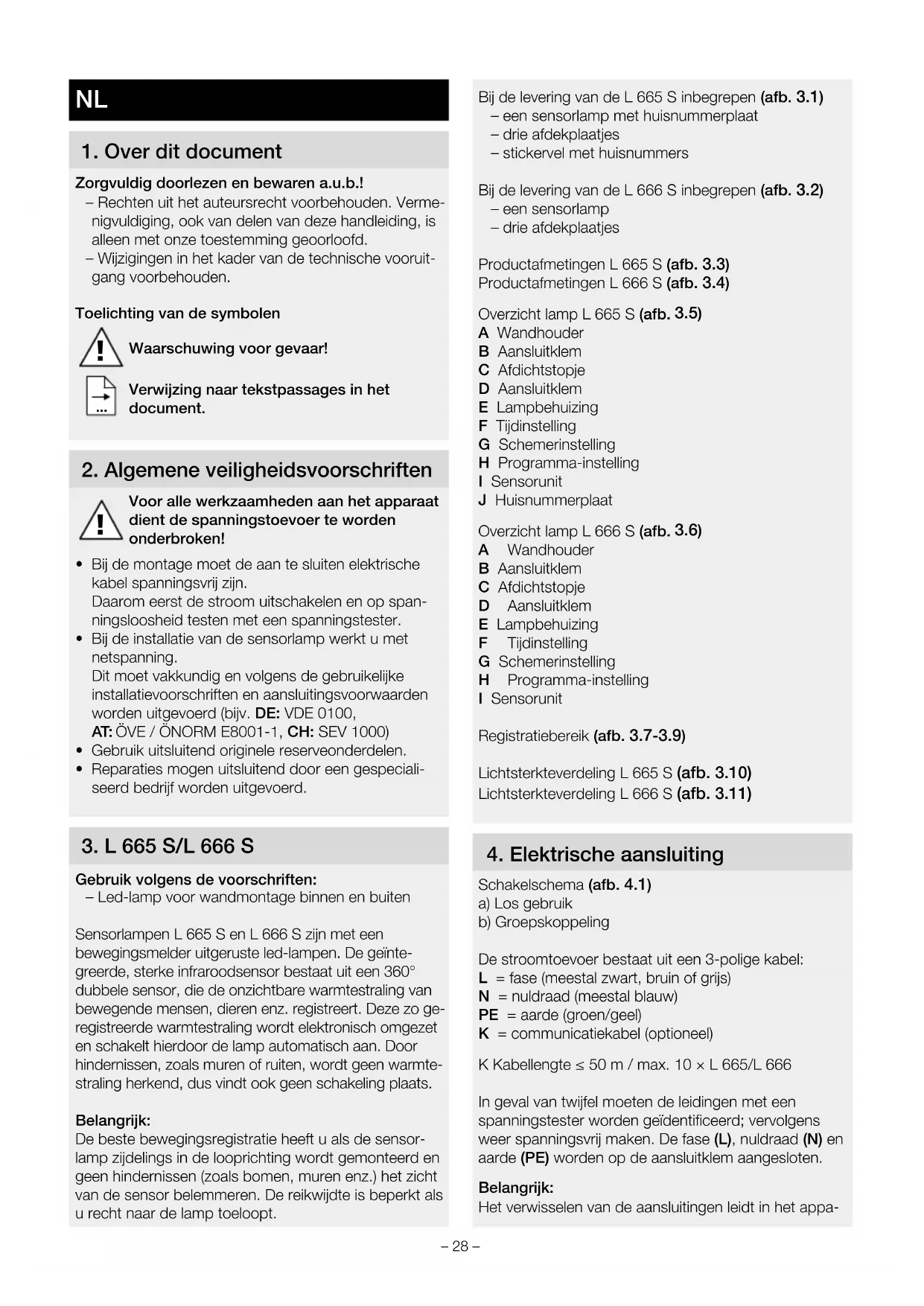

GEBRUIKSAANWIJZING L 665 S STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehonden. Vermenegvuldiging, ook van delen van deze handleiding, is alleen met once toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehonden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing maar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage要去 aan te sluiten elektrische kabel spanningsvrijn zich.
  Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningsterer.
• Bij de installmentie van de sensorlamp werkt u met netspanning.
  Dit moet vakkundig en volgens de gebruikelijke installmentevoorschriften en aansluitingsvoorwaarden worden uitgevoerd (bijv. DE: VDE 0100,
  AT:ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een gespecialisiered bedrijf worden uitgevoerd.

3. L 665 S/L 666 S

Gebruik volgens de voorschriften:

• Led-lamp voor wandmontage binnen en buiten

Sensorlampen L 665 S en L 666 S zijn met een bewegingsmelder uitgeruste led-lampen. De geintegreerde, sterke infraroodsensor bestaat uit een 360^ dubbele sensor, die de onzichtbare warmestraling van bewegende mensen, dieren enz. registreet. Deze zo geregisteerde warmestraling worden elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hinderissen, Zoals muren of ruiten, worden geen warmestraling herkend, dus vindt ook geen schakeling plaats.

Belangrijk:

De Beste bewegingsregistrarie heeft u als de sensor-lamp zijdelings in de looprichting worden gemonteerd en geen hinderissen (zoals bomen, muren enz.) het zich van de sensor belemmeren. De reikwijdtte is beperkt als urecht maar de lamp toeloopt.

Bij de levering van de L 665 S inbegrepen (afb. 3.1)

• een sensorlamp met huisnummerplaat
  -drie afdekplaatjes
  -stickervel met huisnummers

Bij de levering van de L 666 S inbegrepen (afb. 3.2)

• een sensorlamp
  -drie afdekplaatjes

Productafmetingen L 665 S (afb. 3.3)

Productafmetingen L 666 S (afb. 3.4)

Overzicht lamp L 665 S (afb. 3.5)

A Wandhouser
B Aansluitklem
C Afdichtstopje
D Aansluitklem
E Lampbehuizing
F Tijdinstelling
G Schemerinstelling
H Programma-instelling
Sensorunit
J Huisnummerplaat

Overzicht lamp L 666 S (afb. 3.6)

A Wandhouser
B Aansluitklem
C Afdichtstopje
D Aansluitklem
E Lampbehuizing
F Tijdinstelling
G Schemerinstelling
H Programma-instelling

Sensorunit

Registratiebereik (afb. 3.7-3.9)

Lichtsterkneverding L 665 S (afb. 3.10)

Lichtsterkneverding L 666 S (afb. 3.11)

4. Elektrische aansluiting

Schakelschema (afb. 4.1)

a) Los gebruik
b) Groepskoppeling

De stroomtoevoer besteht uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (groen/geel)
K = communicatiekabel (optioneel)

K Kabellengte ≤ 50m / max. 10× L665 / L666

In geval van twijfel要去en de leidingen met een spanningstester worden geidentificerd;ervolgens weeer spanningsvrijn make. De fase (L), nuldraad (N) en aarde (PE) worden op de aansluitklem aangesloten.

Belangrijk:

Het verwisselen van de aansluitingen leidt in het appa-

raat of in uw meterkast later tot kortsluiting. In dit geval moeten de afzonderlijke leidingen nogmaals geidentificiered en opnieuw verbonden worden. In de stroomtoevoerkabel kan naturulijk een netschakelaar voor in- en uitschakelen geinstalleerd+zijn.

De Lichtbron van deze lamp kan nicht worden verrangen. Mocht hetoodzakelijk worden om die te verrangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden verrangen.

Groepsgedrag

Met de communicatiekabel (K) is een STEINEL- interne groepskoppeling möglichk van L 665 S en L 666 S.

Er kuren max. 10 lampen aan elkaar worden gekoppeld. De maximumlengte van de communicatiekabel bedraagt 50m . De eerste lamp van een groep die een beweging registreert, schakelt de complete groep AAN. Wanner na afloop van de ingesteldearend geen bewegingen meer worden waargenomen, schakelt de)[-laatste lamp van een groep de complete groep UIT.

Opmerking:

• Er mag geen spanning worden gezet op de communicatiekabel. Er月至ogen geen externe belastingen worden geschakeld!
• Binnen de gekoppelde groepen volgen alle lampen hun individuel m.b.v. instelknopjes ingestelde waarden.
• Bij alle lampen moet hetzelfde programma worden ingesteld.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen Niet in gebruik.
• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

Montagestappen

Stroomtoevoer uitschakelen (afb. 4.1)
- Lampbehuizing losschroeven van de wandhouser (afb. 5.1)
Aansluitklem losmaken (afb. 5.2)
- Boorgaten aftekenen (afb. 5.3)
Gaten boren en pluggen inbrengen (afb. 5.4)
- Montage bij kabels in de muur (afb. 5.5)
- Montage bij kabels op de muur (afb. 5.6)
Aansluitkabel aansluiten (afb.5.7)

L 665 S

Huisnummerplatz afstellen (afb. 5.8)
Huisnummerplatzplaatsen en vastschroeven (afb. 5.8)
Aansluitklem voor huisnummerplaat monteren (afb. 5.9)
Aansluitklemplaatsen (afb.5.10)
- Lampbehuizing op wandhouser schroeven (afb. 5.11)
Stroomtoevoer inschakelen (afb. 5.11)
- Gebruik stickervel met huisnummers (afb. 5.12)

Opmerking:meer informatie over het aanbrengen van het huisnummer vindt u op het stickervel.

L 666 S

Aansluitklemplaatsen (afb.5.13)
- Lampbehuizing op wandhouser schroeven (afb. 5.14)
Stroomtoevoer inschakelen (afb. 5.14)
- Installingen uityoeren '6. Werking'

6. Werking

Fabrieksinstellungen

Programma-instelling: P1

Schemerinstelling: 1000 lux

Tijdinstelling: 5 seconden

Na de montage kan de sensorlamp in gebruik worden genomen. Op de afneembare sensorunit zitten stelknappen voorijd-,programma- en schemerinstelling.

• De sensor na het activeren van de vergrendeling met een gleufschroeverbendraaier uitmelen (afb. 6.1)

• De sensorlamp schakelt over op permanente verlichting

• Instellingen uitvoeren met een schroevendraaier (afb. 6.2)

P1 standardprogramma (regelaar 6.2/G)

• Soft-lightstartfunctie / geen basislicht

Wat is soft-lightstart?

De sensorlamp is uitgerust met een soft-lightstart-functie. Dit houdt in, dat hetlicht bij inschakeling Niet meteenaar het maximale vermogenGaat,maar dat de lichtsterkte binnen een korte tijd langzaam wordt verhoogd aanr 100% .Volgens dit principe wordt het Licht bij het uitschakelen ook wee langzaam gedimd.

P2 comfortprogramma

• Soft-lightstartfunctie + basislicht
  -Basislicht AAN vanaf de ingestelde schemerwaarde

Wat is basislicht?

Basislicht maakt een permanente verlichting 's nachts met ca. 25% Lichtvermögen möglichk. Pas bij beweging in het registratiebereik worden het Licht (voor de ingestelde tijd) maar het maximale Lichtvermögen (100%) geschakeld. Daarna schakelt de lamp waar terug maar het basislicht (ca. 25% ).

P3 comfort-saarprogramma

• Soft-lightstartfunctie + basislicht tot het midden van de nacht
  -Basislicht AAN vanaf de ingestelde schemerwaarde tot halverwege de nacht

Hoe functioneert het comfort-spaarprogramma?

In de sensorlamp is geen klok geintegreerd, het midden van de nacht worden alleen bepaald door de lengte van de donkere fases. Daarom is het voor een storingvrijne werkung belangrijk dat de sensorlamp gedurende dezeijd van netspanning worden voorzien. Gedurende de eerste nacht (inmeetfase) is het basislicht compleet actief. De waarden worden zo opgeslagen dat ze beveiligd zijn gegen stroomuitval. Wij adviseren om de stroom in het programma Niet te onderbreken. De waarden worden gedurende meerere nachten berekend, waarom moet in eenevt. storinggeval meerere nachten worden bekeken of de uitschakeltijd van de sensorlamp richting middernacht verandert.

P4 Nightmatic-programma

• Soft-lightstartfunctie, geen basislicht, geen bewegingsanalyse
• Hetlichtwordt 100% ingeschakeld，wannerederinde ingestelde lichtwaarde wordt gekomen

Opmerking: de huisnummerplaat, indien aanwezig, worden in alle vier programma's ingeschakeld wanneronder de ingestelde schemerwaarde worden gekomen.

Schemerinstelling (regelaar 6.2/H)

De gewenste drempelwaarde kan traploos van ca. 2 tot 1000 lux worden ingesteld.

• Instelknopje op = daglichtstand (onafhankelijk van de Lichtsterkte)
  -Instelknopje op c = schemerstand (ca. 2 lux)

Voor de instelling van het registratiebereik bij daglicht要去 het instelknopje op (daglichtstand) worden gezet.

Tijdinstelling (regelaar 6.2/F)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 15 minutes worden ingesteld. De tijd Klok worden door jegere geregistreerde beweging voor afloop van dezearend opnieuw gestart.

Permanenteverlichting

Als er een netschakelaar in de kabel gemonteerd wordt, zich naast het eenvoudige in- en uitschakelen ook de volgende functies möglichk:

Sensorwerking

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1 × UIT en AAN.

De lamp blijf gedurende de ingesteldeijd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1 × UIT en AAN.

De lamp gaat uit resp. schakelt over op sensormodus.

Permanenteverlichting (afb.6.3)

1) Permanente verlichting inschakelen:

Schakelaar 2 × UIT en AAN. De lamp worden 4aar lang op permanente verlichting gezet (rode led acheher de lens brandt). Vervolgens schakelt de lamp automatisch weever op sensormodus (rode leduit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 × UIT en AAN. De lamp gaat UIT resp. schakelt over op sensormodus.

Belangrijk:

De schakelingen要去en snel worden uitgevoerd, ca. 0,2 tot 1 seconde na elkaar.

Afstelling registratiebereik (afb. 7.1-7.5)

Het registratiebereik kan indien gewenst worden beperkt. Met de meegeleverde afdekplaatjes+kennen zoveel lenssegmenten als gewenst worden afgedekt. Daardoor worden foutieve schakelingen door bijv. auto's, voetgangers enz.uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes+kennen langs de inkepingen verticaal afgebrozen of doorgeknipt worden. Daarna worden ze eenvoudig op de lens gestoken.

7. Onderhoud en verzorging

Dit product is onderhoudsvrij.

De lamp kan bij verruiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan nicht worden verrangen.

8. Verwijdersen

Elektrische apparaten, toebehoren en verpakkingen dieren milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlij voor verbruike elektrische en elektronische apparatuur en hun implementationatie in nationaalrecht, dieneniet longer bruikbare elektrische apparaten gescheiden ingezameld en milieuuvriendelijk gerecycled te worden.

9. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoperrecht op de wettelijk voorgeschreven garantie. Voor zover ditrecht op garantie in uw land bestaat, worden die door once garantieverklaring noch verkort, noch beperkt. Wij verlenen 5aar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct UIT het STEINEL Professional assortment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werkung van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zich.

Garantie claimen

Als u aanspraak wilt make op garantie, dan kurz u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen maar uw leverancier of direct maar Van Spijk

Agenturen, De Scheper 402, 5688 HP Oirschot.

Wij adviseren ukaarom uw aankoopbewijs zorgvul-dig te bewaren tot de garantieperiode is verlopen.

STEINEL kan nicht aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onsite website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product,kestu contact opnemen met onze helpdesk [phone].

Afmetingen (H × B × D) L 665 S: 269 × 326 × 122 mm L 666 S: 269 × 102 × 122 mm
Netspanning 220-240 V, 50/60 Hz
Lichtstroom L 665 S: 611 lm	L 666 S: 596 lm
Opgenomen vermogen (Pon) L 665 S: 10,40 W L 666 S: 8,50 W
Efficientie L 665 S: 59 lm/W	L 666 S: 70 lm/W
Stand-by sensor (Psd) L 665 S: 0,46 W	L 666 S: 0,48 W
Kleurtemperatuur 3.000 K (warm wit)
Kleurweergave-index R	a = 82
Gemiddelde levensduur L70B50 bij 25°C: 60.000 uur
Kleurconsistentie SDCM beginwaarde 3
Lichtsterkteverdeling	L 665 S	L 666 S
Maximale montagehoogte	2,50 m
Sensortechniek	passief infrarood
Registratiehoek	360° met 90° openingsshoek er
Registriereikwijdte	tangential 7 m
Tijdinstilling 5 sec. - 15 min.
Schemerinstilling	2-1.000 lux
Basislichtfunctie	10%
Programma-instilling 4 praktijkgerichte programma's
Permanente verlichting	inschakelhaar 4 h
Bescherming	IP 44
Veiligheidsklasse	I
Slagvastheid IK 07
Omgevingstemperatuur	-20 tot +50 °C
Energieklasse	Dit product heeft een lichtbron 'F' (L 665 S) / 'E' (L 666 S).

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken	■ Zekering inschakelen, verwagen, netschakelaar inschakelen, kabel met spanningzoeker controlleden
	■ Kortsluiting	■ Aansluitingen controlleden
De sensorlamp schakelt nicht in	■ Bij daglicht, schemerinstelling staat op nachstand	■ Opnieuw instellen
	■ Netschakelaar UIT	■ Inschakelen
	■ Zekering gesprongen	■ Zekering inschakelen, verwangen, evt. aansluiting controlleden
	■ Registratiebereik nicht gericht ingesteld	■ Opnieuw instellen
De sensorlamp schakelt nicht UIT	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventuele opnieuw instellen
	■ Sensorunit is Niet vastgeklikt	■ Sensorunit met lichte druk vastklikken
	■ De sensorlamp bevindt zich in de inmeeftase (comfort- spaarprogramma)	■ Zie opmerking m.b.t. het comfort spaarprogramma
	■ Wifi-apparaat erg damit bij de sensor geplaatst	■ Afstand zusammen wifi-apparaat en sensor vergroten >3m
De led-lampjes gaan nicht zoals gewenst om ca. middernacht UIT	■ Externelichtbron (bijv. andere bewegingsmelder of -lamp) schakelt de sensorlamp inactief	■ Sensorlamp gegen het externe licht afterschermen. Sensorlamp vervolgens meerere dagen observeren, want zij heeft wat tijd nodig om weeper op de juiste waarde in te stellen
De led-lampjes schakelen niet compleet UIT	■ Comfortprogramma ingesteld	■ Programmakeuzeschakelaar op 4
De sensorlamp schakelt ongewenst aan	■ Wind beweegt bomen en struiken binnen het registratiebereik	■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen
	■ Registratie van auto's op straat	■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen
	■ Plotselinge verandering van temperatuur door het werk (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen.	■ Bereik veranderen, andere montageplaatskiezen
Gewijzigde reikwijdtde van de sensorlamp	■ Andere omgevingstemperaturen	■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen
