BEDIENUNGSANLEITUNG L 665 S STEINEL

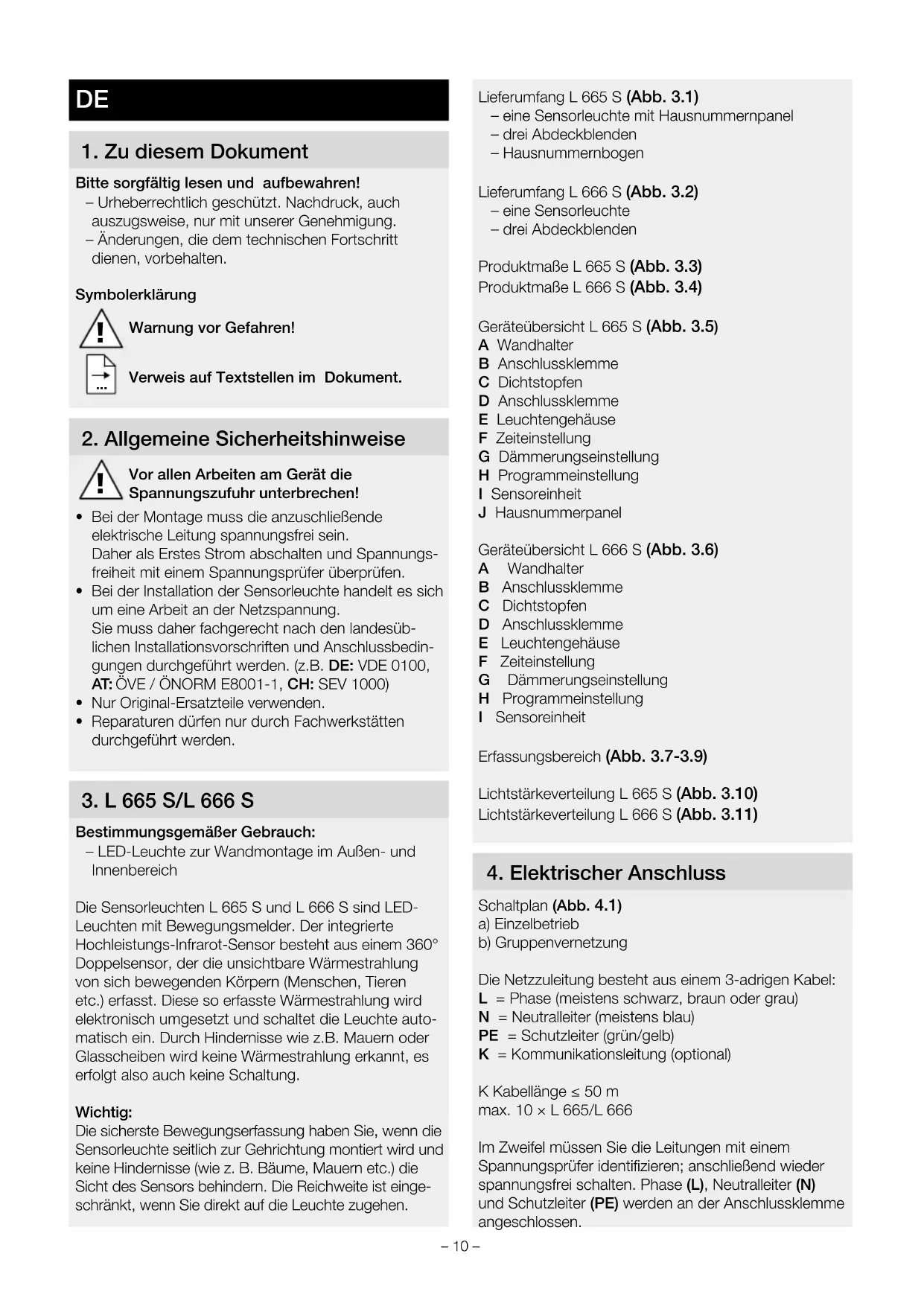

DE....10 Textteil beachten!

1. Zu diesen Dokument

Bitte sorgfältig lessen und aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschnitt dienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein.
  Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung.
  Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgefuhrt werden. (z.B. DE: VDE 0100, AT: OVE / ONORM E8001-1, CH: SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 665 S/L 666 S

Bestimmungsgemäß Gerbrauch:

• LED-Leuche zur Wandmontage im Außen- und Innenbereich

Die Sensorleuchten L 665 S und L 666 S sind LED-Leuchten mit Bewegungsmelder. Der integrierte Hochleistungs-Infrarot-Sensor besteht aus einem 360^ Doppelsensor, der die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfasst. Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuche automatisch ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Wichtig:

Die{sicherste Bewegungserfassung haben Sie, wenn die Sensorleuchte seitlich zur Gehrichtung montiert wird und keine Hindemisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.

Lieferumfang L 665 S (Abb. 3.1)

• eine Sensorleuchte mit Hausnummernpanel
  -drei Abdeckblenden
  -Hausnummernbogen

Lieferumfang L 666 S (Abb. 3.2)

• eine Sensorleuche
  -drei Abdeckblenden

Produktmaße L 665 S (Abb. 3.3)

Produktmaße L 666 S (Abb. 3.4)

Geräteübersicht L 665 S (Abb. 3.5)

A Wandhalter
B Anschlussklemme
C Dichtstopfen
D Anschlussklemme
E Leuchtengehause
F Zeiteinstellung
G Dämmerungseinstellung
HProgrammeinstellung
I Sensoreinheit
J Hausnummerpanel

Geräteübersicht L 666 S (Abb. 3.6)

A Wandhalter
B Anschlussklemme
C Dichtstopfen
D Anschlussklemme
E Leuchtengehause
F Zeiteinstellung
G Damberungseinstellung
H Programmeinstellung
I Sensoreinheit

Erfassungsbereich (Abb. 3.7-3.9)

Lichtstärkeverteilung L 665 S (Abb. 3.10)

Lichtstärkeverteilung L 666 S (Abb. 3.11)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

a) Einzelbetrieb
b) Gruppenvernetzung

Die Netzruleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
K = Kommunikationsleitung (optional)

K Kabellange ≤ 50m

max. 10× L665 / L666

Im Zweifel mussen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L), Neutraliter (N) und Schutzleiter (PE) werden an der Anschlussklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskosten später zum Kurzschluss. In dieser Fall mussen nochmals die einzelnen Leitungen identifi-ziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Gruppenverhalten

Über die Kommunikationsleitung (K) ist eine STEINEL- interne Gruppenvernetzung von L 665 S und L 666 S möglich.

Es konnen maximal 10 Leuchten miteinander vernetz werden. Die maximale Länge der Kommunikationsleitung beträgt 50m . Die erstige Leuche einer Gruppe, die Bewegung erfasst, schaltet die gesamte Gruppe EIN. Wird nach Ablauf der Zeiteinstellung keine weitere Bewegung erfasst, schaltet die letzte Leuche einer Gruppe die gesamte Gruppe AUS.

Hinweis:

• Auf die Kommunikationsleitung darkeine Spannung gegeben werden. Keine externen Lasten schalten!
• Innerhalb der Gruppenvermétung folgen alle Leuchten ihren individuell per Einstellregler eingestillten Werten.
• Bei allen Leuchten muss das gleiche Programm eingestellt werden.

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betriebnehmen.
• Bei der Montage der Sensorleuche ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Montageschritte

• Stromversorgung ausschalten (Abb. 4.1)
  Leuchtengehause vom Wandhalter schrauben (Abb. 5.1)
• Anschlussklemme lösen (Abb. 5.2)
  Bohrlicher anzeichnen (Abb. 5.3)
• LÖcher bohren und Dübel einsetzen (Abb. 5.4)
  Montage Zuleitung Unterputz (Abb. 5.5)
  Montage Zuleitung Aufputz (Abb. 5.6)
• Anschlusskabel anschlieBen (Abb. 5.7)

L 665 S

• Justierung des Hausnummernpanels (Abb. 5.8)
• Hausnummernpanel aufsetzen und festschrauben (Abb. 5.8)
• Anschlussklemme für Hausnummernpanel zusammenstecken (Abb. 5.9)
• Anschlussklemme aufstecken (Abb. 5.10)
  Leuchtengehause auf Wandalter schrauben (Abb. 5.11)
• Stromversorgung einschalten (Abb. 5.11)
• Verwendung des Hausnummernbogen (Abb. 5.12)

Hinweis: Nähere Angaben zum Anbringen der Hausnummern dem Hausnummernbogen entnehmer.

L 666 S

Anschlussklemme aufstecken (Abb. 5.13)
Leuchtengehause auf Wandhalter schrauben (Abb. 5.14)
- Stromversorgung einschalten (Abb. 5.14)
- Einstellungen vornehmen "6. Funktion"

6. Funktion

Werkseinstellungen

Programmeinstellung: P 1 Dämmerungseinstellung: 1.000 Lux Zeiteinstellung: 5 Sekunden

Nach der Montage kann die Sensorleuche in Betrieb genommen werden. Auf der abnehmbaren Sensoreinheit befinden sich die Einstellregler zur Zeit-, Dammerungs- und Programmeinstellung.

• Sensor nach Betätigungen der Rastnase mit einem Schlitz-Schraubendreher entnahmen (Abb. 6.1) - Sensorleuchte schaltet auf Dauerlicht
• Einstellungen mit einem Schraubendreher vornehmen (Abb. 6.2)

P1 Standardprogramm (Regler 6.2/G)

• Soft-Lichtstart / kein Grundlicht

Was ist Soft-Lichtstart?

Die Sensorleuche verfügbar über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100% hochgeregt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregt.

P2 Komfortprogramm

• Soft-Lichtstart + Grundlicht
• Grundlicht AN ab eingestelltem Dämmerungswert

Was ist Grundlicht?

Grundlicht erhögt eine nachtliche Dauerbeleuchtung mit ca. 25% Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschählt. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 25% ).

P3 Komfort-Sparprogramm

• Soft-Lichtstart + Grundlicht bis Mitte der Nacht
• Grundlicht AN ab eingestelltem Dämmerungswert bis Mitte der Nacht

Wie Funktioniert das Komfort-Sparprogramm?

In der Sensorleuche ist keine Uhr integriert, die Mitte der Nacht wird nur über die Länge der Dunkelphasen ermittelt. Daher ist es für eine einwandfrei Funktion wichtig, dass die Sensorleuche während dieser Zeit dauerhaft mit Spannung versorgt wird. Wahrend der ersten Nacht (Einmessphase) ist das Grundlicht komplett aktiv. Die Werte werden netzausfalsicher gespeichert. Wir empfehlen, die Spannung im Programm nicht zu unterbrechen. Die Werte werden über mehrere Nächte ermittelt, daß sollte im evtl. Fehlerfall über mehrere Nächte beobachtet werden, ob sich die Ausschaltzeit der Sensorleuche in Richtung Mitternacht verändert.

P4 Nightmatic-Programm

• Soft-Lichtstart, kein Grundlicht, keine Bewegungsauswertung
• 100%-Einschalten bei untersritten Helligkeitswert

Hinweis: Das Hausnummernpanel, sofern vorhanden, schaltet in allen vier Programmen bei entsprechenden des eingestellen Dammerungswertes ein.

Dämmerungseinstellung (Regler 6.2/H)

Die gewünschte Ansprechschwelle kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden.

-Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
Einstellregler auf gestellt = Dämmerungs-betrieb (ca. 2 Lux)

Zur Einstellung des Erfassungsbereiches bei Tageslichtbetrieb ist der Einstellregler auf ※ (Tageslichtbetrieb) zu stellen.

Zeiteinstellung (Regler 6.2/F)

Die gewünschte Leuchtdauer der Leuchte kann stufen los von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert, sind kein dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leucht AUS):

Schalter 1× AUS und AN.

Leuchte bleibt fur die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1× AUS und AN.

Leuchte goes aus bzw. in den Sensorbetrieb über.

Dauerlichtbetrieb (Abb. 6.3)

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). AnschlieBend Goes the automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte Goes aus bzw. in den Sensorbetrieb über.

Wichtig:

Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

Justierung Erfassungsbereich (Abb. 7.1-7.5)

Je nach Bedarf kann der Erfassungsbereich eingeschrankt werden. Die beiliegenden Abdeckblenden dieren dazu, beliebig wie Linsensegmente abzudecken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht. Die Abdeckblenden konnen entlang der vorgenuteten Einteilungen in der Senkrechten getrennt werden. Danach werden sie einfach auf die Linse gesteckt.

7. Wartung und Pflege

Das Produkt ist wartungsfrei.

Die Leuche kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler berufen.

Die Garantiezeit für

• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen tatsächlichen Verschleib von Produkteilen oder Mangeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem tatsächchem Verschleib zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zube-hör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführten wurden,
• bei Transportschäden oder -verlusten. Diese Herstellergarantie lasst ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die

Garantie gilt für sümmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH -Reklamationsabteilung-,Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

10. Technische Daten

Abmessungen (H × B × T) L 665 S: 269 × 326 × 122 mm L 666 S: 269 × 102 × 122 mm
Netzspannung 220-240 V, 50/60 Hz
Lichtstrom L 665 S: 611 lm	L 666 S: 596 lm
Leistungsaufnahme (Pon) L 665 S: 10,40 W	L 666 S: 8,50 W
Effizienz L 665 S: 59 lm/W	L 666 S: 70 lm/W
Standby (Sensor Psb) L 665 S: 0,46 W	L 666 S: 0,48 W
Farbtemperatur 3.000 K (warmweiß)
Farbewiedergabeindex R	a=82
MittlereBemessungslebensdauerL70B50 bei 25°C: 60.000 Std.
Farbkonsistenz SDCM Anfangswert 3
Lichtstärkeverteilung	L 665 S	L 666 S
Maximale Montagehöhe	2,50 m
Sensortechnik	Passiv-Infrarot
Erfassungswinkel	360° mit 90° Öffnungswinkel um
Erfassungsreichweite	tangential 7 m
Zeiteinstellung	5 s - 15 min
Dämmerungseinstellung	2-1.000 Lux
Grundlichtfunktion	10%
Programmeinstellung	4 praxisorientierte Programme
Dauerlicht	schaltbar 4 h
Schutzart	IP 44
Schutzklasse	I
Schlagfestigkeit	IK 07
Umgebungstemperatur	-20 bis +50 °C
Energieeffizienzklasse	Dieses Produkt enthalt eine Lic „F“ (L 665 S) / „E“ (L 666 S).

11. Betriebsstörungen

Störung Ursache Abhilfe

Sensorleuchte ohne Spannung	Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen	■ Sicherung einschalten, tauchen, Netzschalter einschalten; Leitung mit Spanningsprüfer überprüfen
	■ Kurzschluss	■ Anschlüsse überprüfen
Sensorleuchte schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungs-einstellung steht auf Nachbetrieb	■ neu einstellen
	■ Netzschalter AUS	■ Einschalten
	■ Sicherung hat ausgelöst	■ Sicherung einschalten, tauchen, elev. Anschluss überprüfen
	■ Erfassungsbereich nicht gezielt	■ neu justieren
	eingestellt
Sensorleuchte schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren und elev. neu justieren
	■ Sensoreinheit ist nicht eingerastet	■ Sensoreinheit mit leichtem Druck einrasten
	■ Sensorleuche befindet sich in der Einmessphase (Komfort-Sparprogramm)	■ siehe Hinweis zum Komfort-Sparprogramm
	■ WLAN-Gerät sehr nah am Sensor montiert	■ Abstand zwischen WLAN-Gerät und Sensor vergrößern >3m
LEDs gehen nicht wie gewünscht um ca. Mitternacht aus	■ externe Lichtquelle (z. B. anderer Bewegungsmelder oder -leuche) schaltet die Sensorleuche inaktiv	■ Sensorleuche gegen das fremde Licht abschotten, danach mehrere Tage beobachten. Sie bereitsigt eine Zeit, um sich wieder auf den richtigen Wert einzustellen
LEDs schalten nicht komplett aus	■ Komfortprogramm gewählt	■ Programmwahlschalter auf 4
Sensorleuche schaltet unerwänscht ein	■ Wind bewegt Bäume und Sträucher im Erfassungsbereich	■ Erfassungsbereich durch Abdeckschalen-genau einstellen
	■ Erfassung von Autos auf der Straße	■ Erfassungsbereich durch Abdeckschalen-genau einstellen
	■ plätzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offen den Fennern	■ Bereich verändern, Montageort verlegen
Veränderte Reichweite der Sensorleuche	■ andere Umgebungstemperaturen	■ Erfassungsbereich durch Abdeckschalen-genau einstellen
