NAVODILA ZA UPORABO L 665 S STEINEL

Vypinač 1x vypnout a zapnout.

Svitidlo zustane po nastavenou dobu zapnuto.

2)Vypnuti svetla (je-li svitidlo zaputé):

Vypinač 1x vypnout a zapnout.

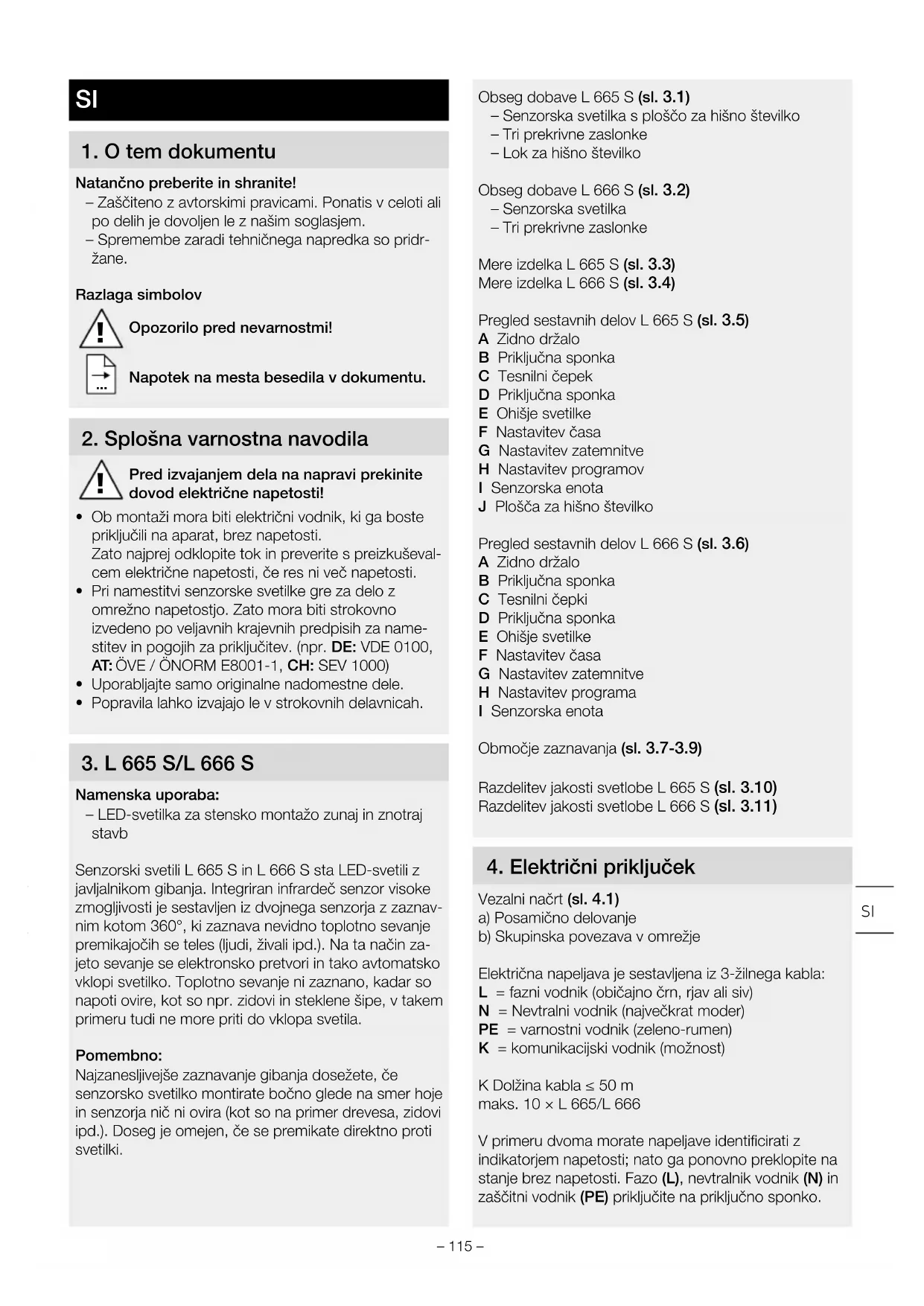

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod elektriche napetosti!

• Ob montazi mora biti elektrichi vodnik, ki ga boste priključili na aparat, brez napetosti.
  Zato najprej odklopite tok in preverite s preizkuševalcem elektrichne napetosti,Če res ni več napetosti.
  Pri namestitvi senzorske svetilke gre za delo z omreznopapetostjo.Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za name-stitev in pogojih za priključitev. (npr.DE:VDE 0100, AT:ÖVE/ONORM E8001-1,CH:SEV 1000)
• Uporabljaje samo originalne nadomestne dele.
• Popravila lahko izvajajo le v strokovnih delavnicah.

3. L 665 S/L 666 S

Namenska uporaba:

• LED-svetilka za stensko montažo zunaj in znotraj stavb

Senzorski svetili L 665 S in L 666 S sta LED-svetili z javljalnikom gibanja. Integriran infrardeč senzor visokezmogljivosti je sestavjen iz dvojega senzorja z zaznavnim kotom 360^ , ki zaznava nevidno toplotno sevanje premikajocih se teles (Ijudi,Živali ipd.).Na ta način zajeto sevanje se elektronsko pretvori in tak ovtomatskovklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe, v takem primeru tudi ne more priti do vklopa svetila.

Pomembno:

Najzanesljivejše zaznavanje gibanja dosežete, Če senzorsko svetilko montirate bočno glede na smer hoje in senzorja nic ni ovira (kot so na primer drevesa, zidovi ipd.). Doseg je omejen, Če se premikate direktno proti svetilki.

Obseg dobave L 665 S (sl.3.1)

• Senzorska svetilka s plošćo za hišno številko
• Tri prekrivnezaslonke
• Lok za hišno Številko

Obseg dobave L 666 S (sl. 3.2)

• Senzorska svetilka
• Tri prekrivnezaslonke

Mere izdelka L 665 S (sl. 3.3)

Mere izdelka L 666 S (sl. 3.4)

Pregled sestavnih delov L 665 S (sl. 3.5)

A Zidno drzalo
B Priklučna sponka
C Tesnilni cepek
D Priključna sponka
E Ohišje svetilke
F Nastavitev casa
G Nastavitev zatemnitve
H Nastavitev programov
I Senzorska enota
J Plošča za hišno stevilko

Pregled sestavnih delov L 666 S (sl. 3.6)

A Zidno drzalo
B Priključna sponka
C Tesnilni Čepki
D Priključna sponka
E Ohišje svetilke
F Nastavitev Časa
G Nastavitev zatemnitve
H Nastavitev programa

I Senzorska enota

Območje zaznavanja (sl. 3.7-3.9)

Razdelitev jakosti svetlobe L 665 S (sl. 3.10)

Razdelitev jakosti svetlobe L 666 S (sl. 3.11)

a) Posamično delovanje
b) Skupinska povezava v omrežje

Elektricna napeljava je sestavljena iz 3-zilnega kabla:

L = fazni vodnik (obiciajno crn, rjav ali siv)
N = Nevtralni vodnik (največkrat moder)
PE = varnostni vodnik (zeleno-rumen)
= komunikacijski vodnik (moznot)

K Dolzina kabla ≤ 50m

maks. 10× L665 / L666

V primeru dvoma morate napeljave identificirati z indicatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L), nevtralnik vodnik (N) in zašcitni vodnik (PE) priključite na priključno sponko.

Pomembno:

Pomeşanje priključkov lahko privede kasneje v aparatu ali elektrčni omarici do kratkega stika. V tem primuru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

Vira svetlobe v tej svetilki ne morete zamenjati; ce je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

Skupinski vedenje

Prek komunikacikskega vodnika (K) je można interna skupinska povezava L 665 S in L 666 S v omreźje.

V omrežje lahko povežete njv. 10 svetilk. Najdaljša dolžina komunikacijski napeljave je lahko 50m . Prva svetilka skupine, ki zazna gibanje, VKLOPI celotno skupino. Če po poteku nastavljenega Časa ni zaznanih dodatnih gibanj, zadnja svetilka v skupini IZKLOPI celotno skupino.

Napotek:

• Komunikacijska napeljava ne sme biti obremenjena za napetostjo. Ne priklopite zunanjih bremen!
  -Znotraj skupinskega omrežja sledijo vse svetilke svojim individualnim vrednostim, nastavljenim z nastavitvenim gumbom.
• Pri vseh svetilih je treba nastaviti isti program.

5. Montaža

• Preverite vse sestavne dele glede poskodb.
• Poškodovanega izdelka ne uporabljajte.
• Pri montazi senzorske svetilke pazite, da je pritrjena brez pretresanja.
• Izberite primeren kraj montaže in upostevajte doseg zaznavanja gibanja.

Navodila za montažo

• Izklopite oskrbo z enerigijo (sl. 4.1)
• Ohišje svetilke odvjte s stenskega držala (sl. 5.1)
• Sprostite priključno sponko (sl. 5.2)
  Zarishite luknjé za vrtanje (sl. 5.3)
• Izvrtajte luknje in vstavite moznike (sl. 5.4)
  Montirajte dovod pri podometni napeljavi (sl. 5.5)
  Montirajte dovod pri nadometni napeljavi (sl. 5.6)
• Priključite priključni kabel (sl. 5.7)

L 665 S

• Justirajte plošćo za hišn Številko (sl. 5.8)
• Namestite in trdno privijačite plošco za hišno stevilko (sl. 5.8)
• Staknite skupaj priključno sponko za plošćo za hišno stevilko (sl. 5.9)
  Nataknite prikljucno sponko (sl. 5.10)
• Ohišje svetilke privijte na stensko držalo (sl. 5.11)
  Vklopite oskrbo z energijo (sl. 5.11)
• Uporaba loka za hišno številko (sl. 5.12)

Napotek: Podrobne informacije za namestitev hišne stevilke so v loku za hišno stevilko.

L 666 S

• Nataknite prikjučno sponko (sl. 5.13)
• Ohišje svetilke privijte na stensko držalo (sl. 5.14)
  Vklopite oskrbo z energijo (sl. 5.14)
• Izvedite nastavitve "6. Funkcija"

6. Delovanje

Tovarniske nastavitve

Nastavitev programa: P 1

Nastavitev zatemnitve: 1000 luksov

Nastavitev casa: 5 sekund

Po montaži lahko začnete senzorsko svetilko uporabljati. Na snemljivi senzorski enoti se nahajajo nastavitveni gumbi za nastavitev Časa, osvetljenosti in programov.

• Senzor po aktiviranju zaskočnega zatica odstranite s plošćatim izvijačem (sl. 6.1)
  Pri tem svetilka preklopia na trajno osvetlitev.
• Izvedite nastavitve z izvijačem (sl. 6.2)

P1 Standardni program (nastavljalni gumb 6.2/G)

-Mehki vklop luci / brez osnovne osvetlitve

Kaj je mehek vklop luci?

Svetilka s senzorjem ima funkcijo mehkega vklopa luci. To, pomeni, da ob vklopu luc ne deluje ob maksimalni moci, temvec se svetlost v roku ene sekunde hitro in stalno povecuje do 100% . Prav tako svetilka ob izklopu pocasizgublja svetilno moc.

P2 Enostavni program

-Mehki vklop luci ^+ osnovna osvetlitev
- Osnovna osvetlitvev vklopljena od nastavljene vrednosti osvetlitve.

Kaj je osnovna osvetlitev?

Osnovna osvetlitev omogoca nochno trajno osvetlitev s pribl. 25% mocko luci. Sele v primeru premikanja v obmoocju zaznavanja se svetilka (za nastavljen cas) preklopina maksimalno zmogljivost (100%) svetenja. Po tem svetilka ponovno preklopia na osnovno osvetlitev (pribl. 25% ).

P3 Enostavni-varcevalni program:

-Mehki vklop luci ^+ osnovna osvetlitev do sredine noci
- Osnovna osvetlitev vklopljena od nastavljene vrednosti osvetlitve do sredine noči

Kako deluje enostavni-varcevalni program?

V senzorski svetilki ura ni integrirana. Sredina noci se doloci samo s pomoćjo dolžine temnih faz. Zaradi tega je za brezhibno delovanje nujno potrebno, da je senzorska svetilka med tem Časom nenehno pod napetostjo. Med prvo noćjo (faza meritve) je osnovna osvetlitev v celoti aktivna. Vrednosti se shranijo varne pred izpadom mreze. Priporoćamo, da v programu ne prekinjate napetosti. Vrednosti se izmerijo v več nočeh, zato je treba v primuru napak senzor opazovati več noci in ugotoviti, ali se izklopni Čas senzorske svetilke proti polnoci spreminja.

P4 Program Nightmatic

-Mehki vklop luci, brez osnovne osvetlitve, brez ovrednotenja gibanja
- 100% vklop pri prenizki vrednosti svetosti

Napotec: Tablica s hišno stevilko, ce obstaja, se preklop i vseh stirih programih pri zatemnitvi, nizji od nastavljene vrednosti zatemnitve.

Nastavitev osvetljenosti (nastavljalni gumb 6.2/H)

Zeleno mejo vklopa senzorja lahko brezstopenjsko.
nastavite od približno 2 luksov do 1000 luksov.

• Nastavni gumb na 水 = svetenje ob dnevni svetlobi (neodvisno od osvetlienosti)
• Nastavni gumb na = delovanje ob zatemnitvi (pribl. 2 luksa)

Za nastavitev območja zaznavanja pri dnevni svetlobi jegumb za reguliranje treba nastaviti na (delovanje od dnevni svetlobi).

Nastavitev casa (nastavljalni gumb 6.2/F)

Zeleni cas svetlenja luci lahko brezstopenjsko nastavite od priblizno 5 sek. do najv. 15 min. Z vsakim zaznanim gibanjem pred iztekom nastavljenega casa se ura postavi na začetak.

Trajna osvetlitev

V primeru namestitve stikala v omrežno napeljavo so ob funkcjiah VKLOPA in IZKLOPA mozne sledeče funkcjie:

Senzorsko delovanje

1) Vklapljanje luci (kadar je svetilka IZKL):

Stikalo 1 × IZKL. in VKL.

Luč ostane za nastavljen Čas vklopljena.

2) Izklapljanje luči (kadar je svetilka VKL):

Stikalo 1 × IZKL. in VKL.

Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Stalna osvetlitev (sl. 6.3)

1) Nastavitev stalne osvetlitve:

Stikalo 2 × IZKLJ. in VKLJ. Luč bo za 4 ure vklopljena na stalno osvetljavo (za lečo sveti rdeča LED dioda). Po tem se avtomaticno spot preklop i delovanje senzorja (rdeča LED se ugasne).

2) Izklapljanje stalne osvetlitve:

Stikalo 1 × IZKL. in VKL. Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Pomembno:

Stikalni postopki morajo biti izvedeni v območju od 0,2 do 1 sekunde.

Nastavljanje območja zaznavanja (sl. 7.1-7.5)

Območje zaznavanja lahko po potrebi omejite. PriloženePokrivne ploščice lahko uporabite zaPokritje poljubnega stevila segmentov leče. Tako so neustrezni vklopi zaradi avtomobilov, mimoidocih itn. izključena oziroma nevarna področja načrtovano nadzorovana. Pokrivne ploščice lahko v navpčni smeri ločite vzdolž po vnaprej pripravljeni zarezi. Nato jih preprosto namestite na lečo.

7. Vzdrževanje in nega

Izdelka ni treba vzdrzevati.

Ce je svetilka umazana, jo očistite z vlažno krpo (brez Čistil).

Pomembno: Kmrilna naprava ni zamenljiva.

8. Odstranjevanje

Elektricne aparate, opremo in embalazo oddajte v okolju prijazno ponovno predelavo.

Elektrichnih aparatov ne odstranjujte s hišnimi opadkil!

Samo za države Članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. Členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjišanje kupnine, odskodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejupe. Poleg zakonskega garancijskega obdobjva vam dajemo 5-letno garancijo na brezhibno sestavo in pravlno delovanje tegia izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialinih in tovarnišikh napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje

Če Želite izdelek reklamirati, posljite cel izdelek s
plačano poštino in prilozite originalni račun, ki vsebuje
datum nakupa in poimenovanje izdelka, svojemu
trgovcu ali neposredno na nas naslov: VLEPREPRODAJA
EP D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA.

Priporočamo vam, da račun skrbn o hranite do poteka garancijskega obdobja. Za transporte stroške in tveganja v okviru vracila družba STEINEL ne prevzema jamstva.

(Informacao o uveljavljanju garancijskega primera nao de teta na naishi spltegni strani www.priporocam.si

Če imate garancijski primer ali vprašanje glede izdelka, nas lahkoPoklicete na telefonsko stevilko servisa 00386-40 856555.

10. Tehnični podatki
Mere (V × Š × G) L 665 S: 269 × 326 × 122 mm L 666 S: 269 × 102 × 122 mm
Omrežna napetost 220-240 V, 50/60 Hz
Svetlobni tok L 665 S: 611 lm	L 666 S: 596 lm
Poraba energia (Pon) L 665 S: 10,40 W	L 666 S: 8,50 W
Učinkovitost L 665 S: 59 lm/W	L 666 S: 70 lm/W
Stanje prijavlenosti (senzor (Psb) L 665 S: 0,46 W L 666 S: 0,48 W
Temperatura barve 3.000 K (topla bela)
Indeks reprodukcije barve R a = 82
Srednja izmerjenaŽiviljenjska doba L70B50 pri 25°C: 60.000 ur
Barvna konsistencsa SDCM Začetna vrednost: 3
Razdelitev jakostni svetlobe	L 665 S	L 666 S
Najviška višina montaže	2,50 m
Senzorska tehnika	Pasivno infrardeče
Kot zaznavanja	360° z izstopnim kotom 90° za zašćito proti gibanju pri tleh
Doseg zaznavanja	tangentno 7 m
Nastavitev Časa	5 s - 15 min
Nastavitev zatemnitve	2-1.000 luksov
Funkcjija osnovne osvetlitve	10%
Nastavitev programov	4 praktižni programi
Trajna osvetlitev	možnost vklopa 4 ure
Vrsta zaščite	IP44
Razred zaščite	I
Odpornost na udarce	IK 07
Temperatura okolice	-20 do +50 °C
Razred energetske učinkovitosti Ta izdelek vsebuje svetlobni vir razreda energjske učinkovitosti "F" (L 665 S) / "E" (L 666 S).

11. Motnje delovanja

Motnja Vzrok Pomoč

Senzorska svetilka nima napetosti	Varovalka se je sprožila, ni vklopljena, povezava je prekinjena	■ Vklopite, zamenajte varovalko, vklopite omrežno stikalo; preverite vod z indicatorjem napetosti
	■ Kratki stik	■ Preverite priključke
Senzorska svetilka se ne vklopi	■ Pri dnevem delovanju; nastavitev zatemnitve se nahaja na nočnem delovanju	■ Ponovno nastavite
	■ Omrežno stikalo je izklopljeno	■ Vklapljanje
	■ Varovalka se je sprožila	■ Vklopite, zamenajte varovalko, po potrebi preverite priključek
	■ Območje zaznavanja ni natančno nastavljeno	■ Ponovno nastavite
Senzorska svetilka se ne izklopi	■ Stalno premikanje na področju zajemanja	■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite
	■ Senzorska enota se ni zaskovičila	■ Rahlo pritisnite senzorsko enoto, da se zaskoviči
	■ Senzorska svetilka je v fazi umerjanja (enostavni varčevalni program)	■ Glejte napotek za enostavni varčevalni program
	■ Wlan naprava je pzacionirana zelo blizu senzorja	■ Povečajte razdaljo med wlan napravo in senzorjem >3m
IED se ne izključijo takrat, ko je željeno, okoli polnoči	■ Zunanji vir svetlobe (na primer drug senzor gibanja ali svetilka) vklopi senzorsko svetilko v neaktivno stanje	■ Izoliraje senzorsko svetilko od tujega vira svetlobe, nato opazujte več dni potrebovala bo nekaj časa, da se zopet nastavi na pravlino vrednost
LED diode se ne izklopijo v celoti	■ Nastavljen je enostavni program	■ Stikalo za izbiro programa je na 4
Senzorska svetilka se nezaželeno vklopi	■ Veteran premika drevesa in grmovje na območju zaznavanja	■ Območje zajemanja natančno nastavite s prekrivnimi skodelicami
	■ Senzor zaznava avtomobile na cesti	■ Območje zajemanja natančno nastavite s prekrivnimi skodelicami
	■ Nenadne spremembe temperature zaradi vremena (veter, dež, snug) ali zraka iz ventilatorjev, odprith oken	■ Spremenite področje, prestavite mesto montaže
Spremenjen doseg senzorske svetilke	■ Drugačne okoliške temperature	■ Območje zajemanja natančno nastavite s prekrivnimi skodelicami
