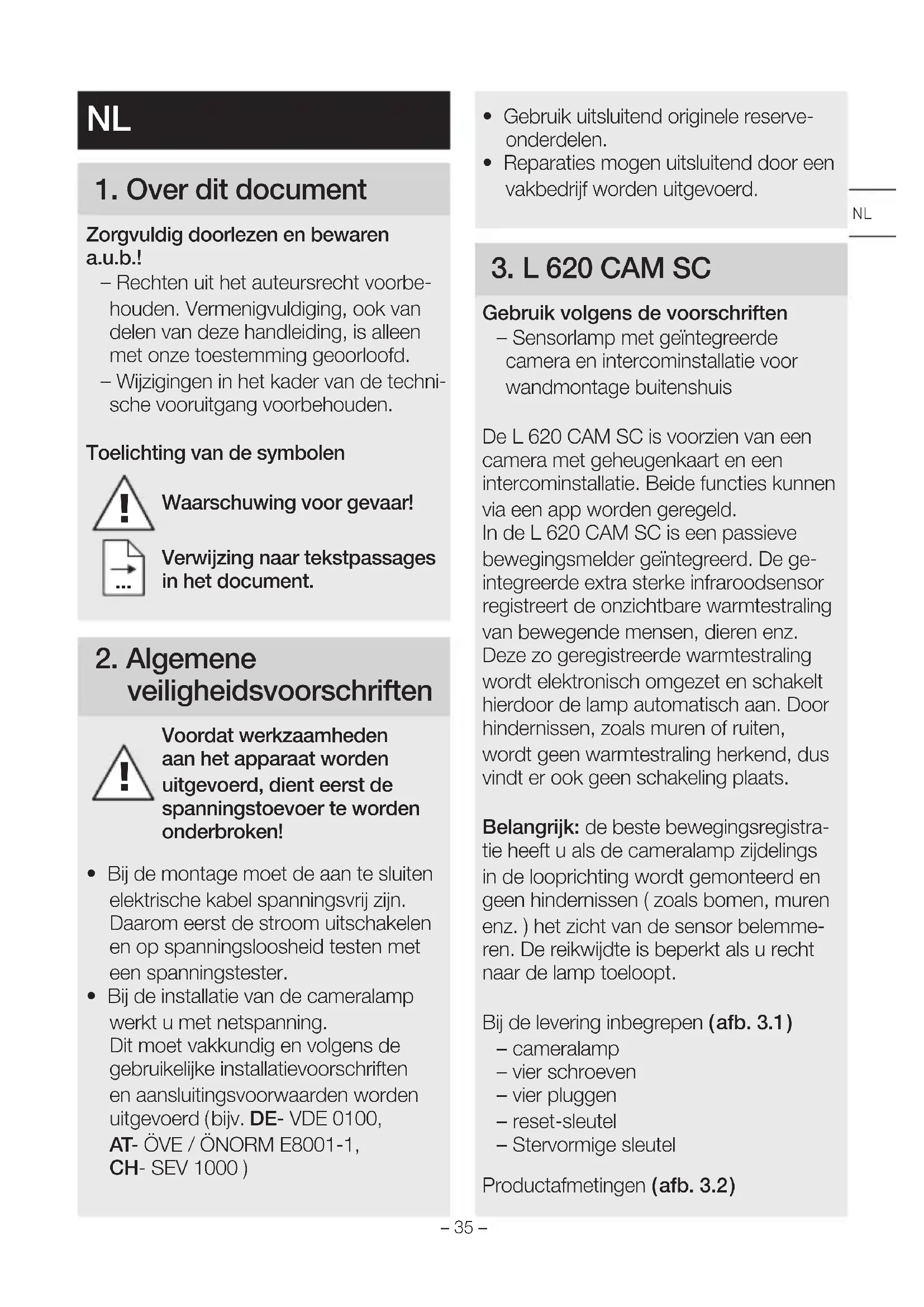

GEBRUIKSAANWIJZING L 620 CAM SC STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbe- houden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de techni- sche vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

veiligheidsvoorschriften Voordat werkzaamheden aan het apparaat worden uitgevoerd, dient eerst de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de cameralamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd ( bijv. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )

• Gebruik uitsluitend originele reserve- onderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

Gebruik volgens de voorschriften – Sensorlamp met geïntegreerde camera en intercominstallatie voor wandmontage buitenshuis De L620CAM SC is voorzien van een camera met geheugenkaart en een intercominstallatie. Beide functies kunnen via een app worden geregeld. In de L620CAM SC is een passieve bewegingsmelder geïntegreerd. De ge- integreerde extra sterke infraroodsensor registreert de onzichtbare warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt er ook geen schakeling plaats. Belangrijk: de beste bewegingsregistra- tie heeft u als de cameralamp zijdelings in de looprichting wordt gemonteerd en geen hindernissen ( zoals bomen, muren enz. ) het zicht van de sensor belemme- ren. De reikwijdte is beperkt als u recht naar de lamp toeloopt. Bij de levering inbegrepen ( afb.3.1 ) – cameralamp – vier schroeven – vier pluggen – reset-sleutel – Stervormige sleutel Productafmetingen ( afb.3.2 )

!– 36 – Overzicht apparaat ( afb.3.3 ) A Cameralamp B Vergrendeling C Aansluitklem D Wandhouder E Sensorunit F Camera G Reset-knop H Status-led-lampje I Ruimte voor geheugenkaart Lichtsterkteverdeling (afb.3.4 )

4. Elektrische aansluiting

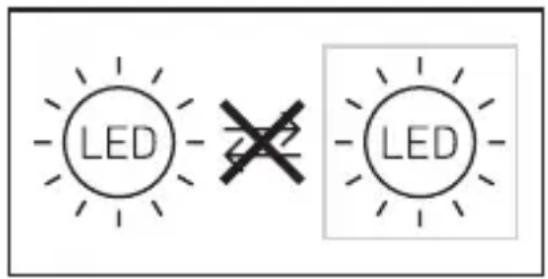

• Stroomtoevoer uitschakelen ( afb.4.1 ) Schakelschema ( afb.4.1 ) De stroomtoevoer bestaat uit een 3-polige kabel: L = fase ( meestal zwart, bruin of grijs ) N = nuldraad ( meestal blauw ) = aarde ( groen/geel ) In geval van twijfel moeten de leidingen met een spanningstester worden geïden- tificeerd; vervolgens weer spanningsvrij maken. De fase, de nuldraad en de aarde worden op het kroonsteentje aangesloten. Belangrijk: verwisseling van de aanslui- tingen leidt in het apparaat of in uw meter- kast tot kortsluiting. In dit geval moeten de afzonderlijke leidingen nogmaals geïdenti- ficeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor het in- en uitschakelen geïnstalleerd worden. De lichtbron van deze lamp kan niet wor- den vervangen. Mocht het noodzakelijk worden om die te vervangen ( bijv. aan het einde van zijn levensduur ), dan moet de complete lamp worden vervangen. Aansluiting op een dimmer leidt tot be- schadiging van de cameralamp.

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de cameralamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. ( afb.5.1 )

• Kies een passende montageplaats rekening houdend met de wifi-snelheid. Voor de werking moeten min. 2Mbps beschikbaar zijn. Montagestappen

• Borgschroef losdraaien en de came- ralamp van de wandhouder halen. Hiervoor de vergrendeling indrukken ( afb.5.2 )

• Boorgaten aftekenen ( afb.5.3 )

• Gaten boren en pluggen plaatsen ( afb.5.4 )

• Wandhouder vastschroeven ( afb.5.5 )

• Aansluitkabel aansluiten ( afb.5.6 )

• Cameralamp op de wandhouder zetten en de borgschroef vastdraaien ( afb.5.7 )

• Instellingen uitvoeren ➜ '6.Werking'– 37 – De camera kan handmatig worden uitgelijnd ( afb.5.8 )

6. Inbedrijfstelling

Systeemvereisten: – 2,4GHz >> de cam kan alleen in een 2,4GHz netwerk geïnstalleerd wor- den. Voor het installeren a.u.b. tijdelijk de 5GHz frequentieband deactiveren bij de router (of het 5GHz net hernoe- men). Na het installeren mag dit weer geactiveerd worden. – Tijdens het installeren de stekker van WiFi-repeaters uit het stopcontact halen, die mogen later weer worden ingestoken – Zorg ervoor dat WiFi6 gedeactiveerd is, resp. de neerwaartse compatibili- teit voor WiFi4 in de instellingen van de router geactiveerd is – Zorg ervoor dat het WiFi-netwerk versleuteld is volgens de WPA2 standaard. De camera ondersteunt WPA3 of hoger niet. – Zorg ervoor dat de cameralamp op de installatielocatie voldoende band- breedte heeft – Zorg ervoor dat de Steinel Cam App over alle benodigde rechten op de smartphone beschikt (met name locatietoegang (is voor het registreren van het WiFi-netwerk door de cam- peralamp nodig, wij registreren geen locaties van onze klanten)) Apparaat configureren: Stroomtoevoer gemaakt: – Het apparaat begint op te starten. – Status-led-lampje brandt rood. Na het opstarten: – Akoestisch signaal om de 4 seconden. – Status-led-lampje knippert rood.

• Steinel CAM app openen.

• Netwerknaam en -sleutel van de router invoeren in de Steinel CAM app. Tijdens de verbinding van apparaat met wifi-router: – Elke seconde akoestisch signaal. – Het status-led-lampje knippert snel groen. Smartphone of tablet zijn verbonden met het apparaat: – Signaal verstomd. – Het status-led-lampje knippert lang- zaam groen.

• Apparaat m.b.v. de Steinel CAM app configureren. Voer nu de netwerknaam en het wacht- woord van de WiFi-router in uw app in.

Fabrieksinstellingen Schemerinstelling: 10.000 lux Tijdinstelling: 1 minuut Basislicht: 40% STEINEL CAM App 2 Android iOS NL– 38 – Opmerking: de cameralamp heeft een stabiele WIFI-verbinding nodig. De smart- phone of tablet moeten toegang tot het internet hebben en bij de installatie met hetzelfde WIFI-netwerk verbonden zijn als de cameralamp.

• Zodra de stroomtoevoer wordt inge- schakeld, is de cameralamp klaar voor de configuratie. Tijdens de configuratie is om de 4seconden een signaal te horen.

• Gedurende de verbinding van came- ralamp en smartphone of tablet klinkt het signaal iedere seconde.

• Voer nu de netwerknaam en het wachtwoord van de WIFI-router in uw app in. Camerafunctie

• Zodra de camera werd ingesteld m.b.v. een smartphone of tablet kan die uitsluitend vanaf dit apparaat met andere apparaten worden gedeeld via QR-code/serienummer.

• U krijgt een Push-bericht via de app, wanneer de sensor is geactiveerd.

• Open de app. U kunt nu de beeld- weergave en de intercominstallatie gebruiken.

• De camera neemt een sequentie op wanneer de sensor geactiveerd werd. De gefilmde sequentie wordt op de ge- heugenkaart opgeslagen en kan altijd weer worden bekeken. De opgenomen gegevens worden uitsluitend op de geheugenkaart van de cameralamp opgeslagen. Opmerking: meer informatie over de functies en instelmogelijkheden vindt u in de app. Schemerinstelling De gewenste drempelwaarde kan traploos van 10 tot 10.000 lux worden ingesteld. Tijdinstelling De gewenste brandduur kan worden ingesteld op 1minuut, 3minuten, 10minuten of 15minuten. De tijdklok wordt door iedere geregistreerde bewe- ging voor afloop van deze tijd opnieuw gestart. Basislicht Met de basislichtfunctie is het mogelijk om op 0% tot 40% van het lichtver- mogen over te schakelen, wanneer onder de ingestelde lichtwaarde wordt gekomen. Geheugenkaart vervangen

• Borgschroef losdraaien en afdekking verwijderen ( afb.6.1, optioneel )

• Geheugenkaart verwisselen ( afb.6.2, optioneel)

• Afdekking plaatsen en borgschroef vastdraaien ( afb.6.4, optioneel) Naar de fabrieksinstellingen resetten

• De reset-knop moet ca. 7 secon- den worden ingedrukt. ( afb.6.3, optioneel) Opmerking: wanneer u met een sleutel op de resetknop drukt, wordt de camera- lamp gereset naar de fabrieksinstellingen. Als het resetten goed werd uitgevoerd, klinkt om de 4 seconden een signaal.

• Afdekking plaatsen en borgschroef vastdraaien ( afb.6.4, optioneel)– 39 –

verzorging De cameralamp is onderhoudsvrij. Weersinvloeden kunnen de werking van de cameralamp beïnvloeden. Bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, om- dat de plotselinge temperatuurverschil- len niet van warmtebronnen onderschei- den kunnen worden. De registratielens en cameralens kunnen bij vervuiling met een vochtige doek ( zonder schoon- maakmiddel ) worden gereinigd. Belangrijk: de regelaar kan niet worden vervangen.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektroni- sche apparatuur en hun implementatie in nationaal recht, dienen niet langer bruik- bare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur L620CAM SC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformi- teitsverklaring kan worden geraadpleegd op het volgende internetadres: www. steinel.de

11. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebre- ken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden ge- meld. De garantie geldt voor alle STEI- NEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. NL– 40 –Wettelijke rechten bij gebreken, kosteloosheidDe hier beschreven diensten gelden als aanvulling op de wettelijke garantierech-ten – met inbegrip van speciale bescher-mende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.Uitzonderingen op de garantieUitdrukkelijk uitgesloten van deze ga-rantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de bedienings instructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de ge-breken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzor-ging van de producten niet conform de bedieningshandleiding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen.Geldigheid van het Duitse rechtOp deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.Garantie claimenIndien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speci-aalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie periode is verlopen.

12. Juridische informatie

Privésfeer. De L620CAM SC werd ontwikkeld voor gebruik buitenshuis. Het bekijken van gebieden buiten uw huis, flat of grondstuk kan door wetgeving in uw land worden beperkt. Informeer uzelf over de voor u geldende wetten. Om de privés-feer van anderen te beschermen, moet de camera dusdanig worden gemonteerd, dat er geen opnames van openbare pleinen, straten of het perceel van uw buurman kunnen worden gemaakt. Wij adviseren bovendien, om familie, bezoek en personeel te informeren over de L620CAM SC en zijn functies.VeiligheidBedenk ook, dat u door de toepassing van de L620CAM SC in noodgevallen zoals inbraken niet automatisch via de app geïnformeerd wordt. Indien nodig moet u altijd het alarmnummer bellen. De firma STEINEL GmbH kan niet aansprakelijk worden gesteld voor onjuiste of ontbre-kende berichten of opnames.

) 0,50W Stand-by netwerk (P net ) 0,50W Lichtstroom (360°) 925 lm Efficiëntie 66lm/W Kleurtemperatuur 3.000 K (warm wit) Kleurweergave-index R

= 80 Gemiddelde levensduur 36.000 uur ( L70B50 bij 25°C ) KleurconsistentieSDCM beginwaarde: 3 Lichtsterkteverdeling LumEdit 202101051244_L605.ldt Polar Diagram

10090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Communicatie Wifi 2.400 – 2.483,5 MHz Zendvermogen < 100 mW Sensortechniek passief infrarood Registratiehoek 180° met 45° openingshoek Montagehoogte 1,8 – 2 m Registratiereikwijdte 10 m tangentiaal Schemerinstelling 10 – 10.000 lux Basislicht 0 – 40% Tijdinstelling 1 min., 3 min., 10 min., 15 min. Temperatuurbereik -10°C tot +40°C Bescherming IP44 Veiligheidsklasse I Energieklasse Dit product heeft een lichtbron met energieklasse 'E'.– 42 – Camera Resolutie 1.920x1.080px, verblindingsbeveiliging Openingshoek horizontaal 110° / verticaal 90° Instelhoek horizontaal 90° naar iedere kant / verticaal 20° tot 30° Geheugenkaart Max. 128GB (16 GB geheugenkaart bijgeleverd) Opgenomen vermogen 1,53 W– 43 –

Storing Oorzaak Oplossing De cameralamp heeft geen spanning ■ Zekering gesprongen, niet ingeschakeld, leiding on- derbroken ■ Kortsluiting in de stroom- toevoer ■ Eventueel aanwezige net- schakelaar uit ■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controle- ren ■ Aansluitingen controleren ■ Netschakelaar inschakelen De cameralamp schakelt niet in ■ Schemerinstelling verkeerd gekozen ■ Netschakelaar UIT ■ Zekering gesprongen ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren De cameralamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Bereik controleren De cameralamp schakelt zonder herkenbare beweging in ■ Cameralamp niet stabiel gemonteerd ■ Beweging was aanwezig, werd echter niet opge- merkt door de waarnemer ( beweging achter wand, beweging van een klein object in de directe omge- ving van de lamp etc. ) ■ Behuizing vast monteren ■ Bereik controleren De cameralamp schakelt ondanks beweging niet in ■ Snelle bewegingen wor- den onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld ■ Schemerinstelling verkeerd gekozen ■ Bereik controleren ■ Opnieuw instellen Geen toegang tot de cameralamp via de app ■ WIFI-router te ver verwij- derd van de cameralamp of gebouwdelen zoals muren belemmeren de overdracht ■ Repeater gebruiken Smartphone/tablet kan niet met de cameralamp verbonden worden ■ Er is al een apparaat aan- gesloten ■ Druk op de resetknop of scan de QR-code van het aangesloten apparaat Geen live beelden ■ Te hoge temperatuur ■ Evt. permanente verlichting uitschakelen en laten afkoelen
