L 620 CAM SC - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour l'éclairage automatique des espaces extérieurs, tels que les jardins, les allées et les entrées.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections.
Sécurité	Installation conforme aux normes électriques en vigueur, protéger le détecteur des intempéries.
Informations générales	Produit de la marque STEINEL, conçu pour une utilisation extérieure, garantie de 5 ans.

FOIRE AUX QUESTIONS - L 620 CAM SC STEINEL

Comment régler la sensibilité du détecteur de mouvements STEINEL L 620 CAM SC ?

Pour régler la sensibilité, utilisez le bouton de réglage situé sur le boîtier du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur de mouvements ne s'active pas, que faire ?

Assurez-vous que le détecteur est correctement alimenté et que l'interrupteur principal est en position 'ON'. Vérifiez également si la zone de détection est obstruée par des objets.

Pourquoi le détecteur de mouvements s'active-t-il même lorsque je ne suis pas à proximité ?

Cela peut être dû à des mouvements d'animaux ou à des changements de température. Vérifiez les réglages de sensibilité et ajustez-les si nécessaire.

Comment installer le détecteur de mouvements STEINEL L 620 CAM SC ?

Le détecteur doit être monté à une hauteur d'environ 2,5 à 3 mètres. Utilisez les vis et les chevilles fournies pour le fixer sur un mur ou un plafond, en veillant à ce qu'il ait une vue dégagée sur la zone que vous souhaitez surveiller.

Le détecteur de mouvements fonctionne-t-il avec des ampoules LED ?

Oui, le STEINEL L 620 CAM SC est compatible avec les ampoules LED. Assurez-vous que la puissance de l'ampoule ne dépasse pas la capacité maximale spécifiée dans le manuel d'utilisation.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, éteignez-le pendant environ 10 secondes puis rallumez-le. Cela réinitialisera les paramètres de l'appareil.

Le détecteur de mouvements peut-il être utilisé à l'extérieur ?

Oui, le STEINEL L 620 CAM SC est conçu pour une utilisation en extérieur. Assurez-vous qu'il est installé dans un endroit protégé des intempéries extrêmes.

Comment puis-je vérifier si le détecteur est en bon état de fonctionnement ?

Vous pouvez tester le détecteur en vous déplaçant dans la zone de détection. Si le détecteur réagit et allume la lumière, il fonctionne correctement.

Quels sont les angles de détection du STEINEL L 620 CAM SC ?

Le STEINEL L 620 CAM SC a un angle de détection d'environ 180 degrés, ce qui lui permet de couvrir une large zone.

Où puis-je trouver le manuel d'utilisation du STEINEL L 620 CAM SC ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de STEINEL dans la section 'Support' ou 'Téléchargements'.

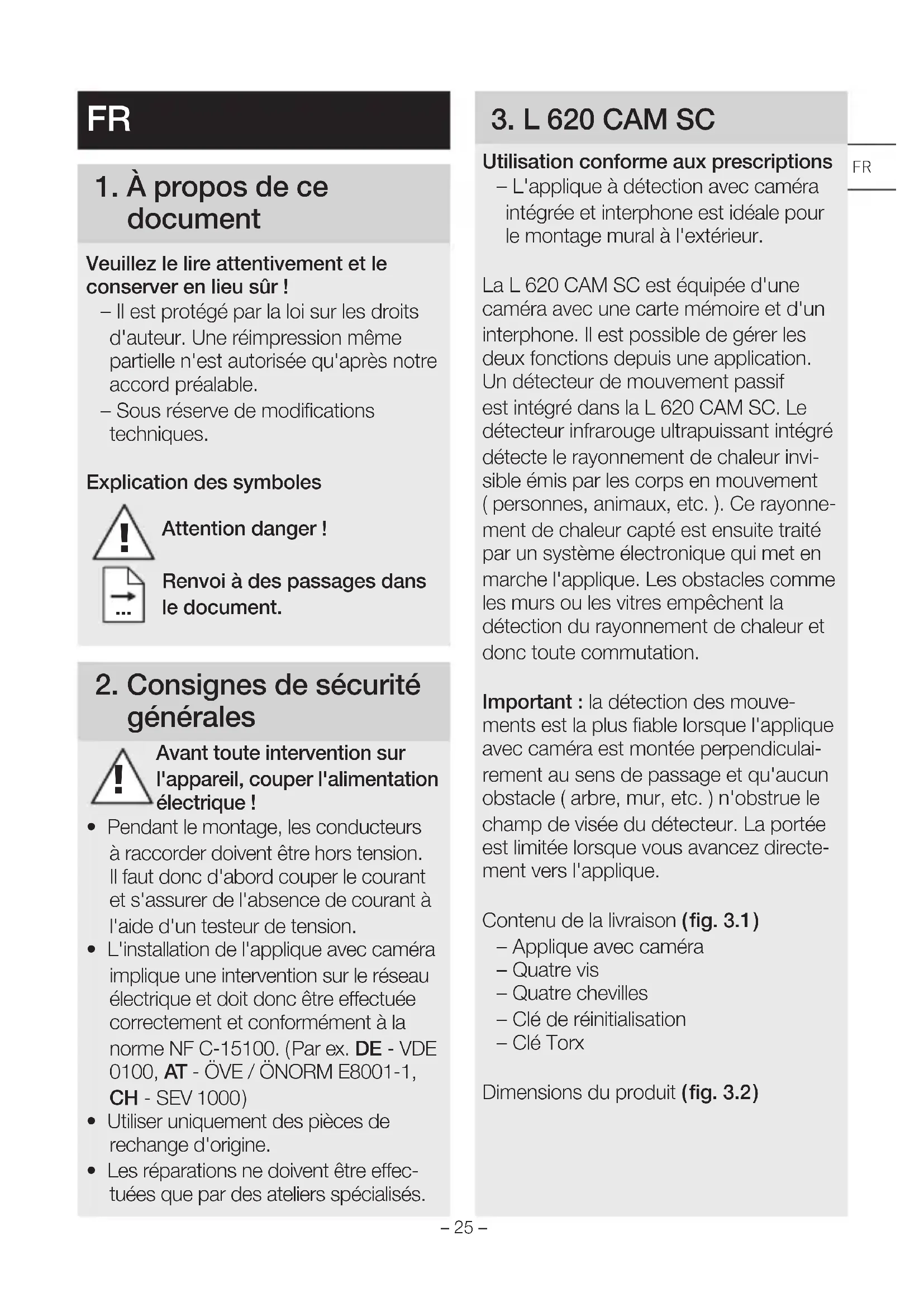

MODE D'EMPLOI L 620 CAM SC STEINEL

Suivre les instructions ci-après!

Veuillez le lire attentivement et le conserver en lieu sûr

• Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Attention danger!

Renvoi à des passages dans le document.

Avant toute intervention sur l'appareil, couper l'alimentation électrique!

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
• L'installation de l'applique avec caméra implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100. (Par ex. DE - VDE 0100, AT - OVE / ONORM E8001-1, CH - SEV 1000) Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être effectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions

• L'applique à détection avec caméra intégrée et interphone est idéale pour le montage mural à l'extérieur.

La L 620 CAM SC est équipée d'une caméra avec une carte mémoire et d'un interphone. Il est possible de gérer les deux fonctions depuis une application. Un détecteur de mouvement passif est intégré dans la L 620 CAM SC. Le détecteur infrarouge ultrapuissant intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche l'applique. Les obstacles comme les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc toute commutation.

Important: la détection des mouvements est la plus fiable lorsque l'applique avec camera est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée du détecteur. La portée est limitée lorsque vous avancez directement vers l'applique.

Contenu de la livraison (fig. 3.1)

• Applique avec caméra
• Quatre vis
• Quatre chevilles
• Clé de réinitialisation
• Clé Torx

Dimensions du produit (fig. 3.2)

Vue d'ensemble du produit (fig. 3.3)

A Applique avec caméra B Bec d'encliquetage C Domino D Support mural E Détecteur F Caméra G Bouton de réinitialisation H LED d'état

I Emplacement pour carte mémoire

Répartition de l'intensité lumineuse (fig. 3.4)

4. Branchement électrique

• Couper l'alimentation électrique (fig. 4.1)

Schéma des connexions (fig. 4.1)

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

= conducteur de terre (vert / jaune)

En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase, le neutre et la terre sont branchés au domino.

Important: Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les lignes et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le cable d'alimentation secteur permettant la mise en ou hors circuit de l'appareil.

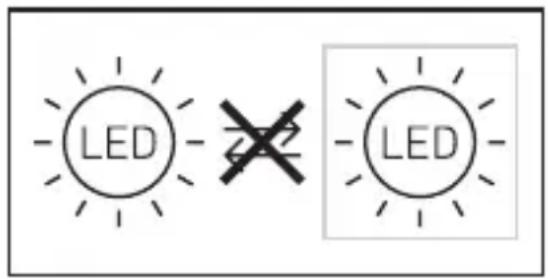

Il n'est pas possible de replacer la source lumineuse de cette applique. S'il fallait la replacer (par ex. si elle est brûlée), il faut remplacer l'applique en entier.

Le raccordement à un variateur de lumière provoque l'endommagement de l'applique avec camera.

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
• Lors du montage de l'applique avec caméra, veille à ce qu'elle soit fixée sans être soumise à des vibrations.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. (fig. 5.1)
• Choisir l'emplacement de montage approprié en tenant compte de la vitesse de votre réseau WiFi. Vous devez disposer de moins de 2 Mbps pour un bon fonctionnement.

Étapes de montage

• Desserrer la vis de blocage et enlever l'applique avec came du support mural. Pour cela, appuyer sur le bec d'encliquetage (fig. 5.2)
• Marquer l'emplacement des trous (fig. 5.3)
• Percer les trous, puis introduire les chevilles (fig. 5.4)
• Visser le support mural (fig. 5.5)
• Brancher les câbles de raccordement (fig. 5.6)
• Mettre l'applique avec camera sur le support mural, puis serrer la vis de blocage à fond (fig. 5.7)
• Mettre l'appareil sous tension (fig. 5.7)
• Retirer les autocollants du capteur et de la caméra (fig. 5.7)
• Procéder aux réglages → « 6 ». Fonctions

Il est possible d'orienter la caméra à la main. (fig. 5.8)

Exigences du système :

-2,4 GHz >> Le luminaire CAM ne peut être installé que dans un réseau de 2,4 GHz. Pour la méthode d'installation, veuillez désactiver temporairement la bande de fréquence de 5 GHz dans le routeur (ou renommer le réseau de 5 GHz). Elle peut être réactivée après la méthode d'installation. - Débrancher le répéteur WiFi du réseau pendant la procédure d'installation, il pourrait être réactivé ultérieurement. - S'assurer que WiFi 6 est désactivé ou que la compatibilité descendante pour WiFi 4 est activée dans les paramètres du routeur. - S'assurer que le réseau WiFi est crypté selon la norme WPA2. Le luminaire CAM ne prend pas en charge WPA3 ou plus élevé. - S'assurer que le luminaire a camera dispose d'une largeur de bande suffisante sur le lieu d'installation. - S'assurer que l'application Steinel CAM dispose de tous les droits nécessaires sur le smartphone (en

particulier la géolocalisation (elle est nécessaire pour la détection du réseau WiFi par le luminaire à camera, nous ne recensons pas les sites d'installation de nos clients)).

Configurer l'appareil :

Alimentation électrique établie :

- L'appareil démarre. - La LED d'état s'allume en rouge. Après le démarrage : - Signal sonore toutes les 4 secondes. - La LED d'état clignote en rouge. - Ouvrir l'application Steinel CAM. - Saisir le nom du réseau et la clé réseau du routeur WiFi dans l'appli Steinel CAM.

Pendant la connexion de l'appareil et du routeur WiFi :

• Signal sonore toutes les secondes. - La LED d'état clignote rapidement en vert.

Le smartphone ou la tablette sont connectés à l'appareil :

• Plus de signal sonore. - La LED d'état clignote lentement en vert.
• Configurer l'appareil via l'appli Steinel CAM.

Saisissez maintean le nom du réseau et le mot de passe du routeur WiFi dans votre application.

7. Fonctions

Réglages effectués en usine

Réglage du seuil de déclenchement :

10.000 lx

Temporisation : 1 minute

Balisage : 40 %

SteinEL CAM app 2

Android

iOS

Remarque : l'application avec caméra

nécessite une connexion WiFi stable.

Pour l'installation, un smartphone ou une tablette doit avoir accès à Internet et doit être connecté(e) au même réseau WiFi que l'application avecamera.

Télécharger l'application.

• Wi-Fi 4 / Cryptage WPA2 Réseau Wi-Fi 2,4 GHz / min. 2 Mbit/s Version logicielle Android 5.0 / iOS 11.0 ou ultérieure
• camera. Un signal retentit toutes les 4 secondes pendant la configuration.
• Un signal retentit toutes les secondes pendant la connexion de l'applique avec camera au smartphone ou à la tablette.
• Saisir maintenant le nom du réseau et le mot de passe du routeur WiFi dans votre application.

Fonctions de l'appareil

• Dès que la caméra a été installée depuis un smartphone ou une tablette, il est possible de la partager avec d'autres appareils uniquement depuis cet appareil en utilisant le code QR / numéro de série.
• Vous recevez une notification Push sur l'application dès que le détecteur s'est déclenché.
• Ouvrez l'application. Vous pouvez maintenant utiliser l'affichage et l'interphone en temps direct des images / de la vente.
• La caméra enregistre une série dès que le détecteur s'est déclenché. La série filmée est mémorisée sur la carte mémoire et vous permet de la visualiser à tout moment. Les données enregistrées sont exclusivement mémorisées sur la carte mémoire de l'application avec caméra.

Remarque : vous trouvez de plus amples informations sur les fonctions et les réglages possibles dans l'application.

Réglage du seuil de déclenchement

Le seuil de déclenchement de l'applique peut être réglé progressivement d'environ 10 à 10.000 lx.

Temporisation

La durée d'éclairage souhaitée est réglable sur 1 minute, 3 minutes, 10 minutes ou 15 minutes. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée.

Balisage

La fonction balisage permet un éclairage à une puissance lumineuse de 0 % à 40 % lorsque le niveau de luminosité n'est pas atteint.

Remplacement de la carte mémoire

• Desserrer la vis de blocage et enlever le cache (fig. 6.1, optionnel)
• Remplacer la carte mémoire (fig. 6.2, optionnel)
• Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4, optionnel)

Remise de l'applique aux réglages effectifs en usine

• Il faut appuyer pendant env. 7 secondes sur le bouton de réinitialisation. (fig. 6.3, optionnel)

Remarque: en appuyant avec la clé sur le bouton de réinitialisation, l'appareil est remis aux réglages effectués en usine.

Un signal retentit toutes les 4 secondes après la réinitialisation.

• Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4, optionnel)

8. Maintenance et entretien

L'applique avecamera ne nécessite aucun entretien. Les conditions atmosphériques peuvent influencer le fonctionnement de l'applique avecamera. Les rafales de vent, la neige, la pluie ou la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut distinguer les brusques variations de température des sources de chaleur. Si la lentille de détection et la lentille de la camera se salissent, les nettoyer avec un chiffon humide (ne pas utiliser de détergent).

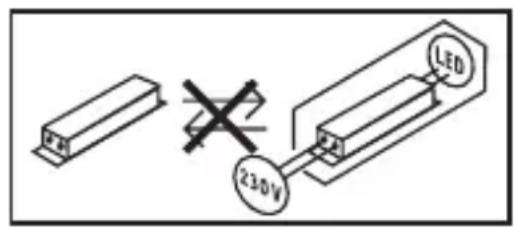

Important : il n'est pas possible de remplacer l'appareil.

9. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères!

Uniquement pour les pays de l'ue :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

10. Déclaration de conformité

Le soussigné, STEINEL GmbH, déclare que l’équipement radioélectrique du type L 620 CAM SC est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: www.steinel.de

11. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est de 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuite

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux - y compris les dispositions de protection particulières pour les consommateurs - et ne les limitent pas ou ne les remplaçent pas. Le recours à vos droits légaux en cas de défaut est gratuite.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :

-les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle, - le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées, - les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine, - la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi, - le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL, - les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS

• service des réclamations, 29 rue des Marlières, FR-59710 Avelin (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

Vie privée

La L 620 CAM SC a été conçue pour une utilisation à l'extérieur. Des lois qui limitent l'observation de zones situées à l'extérieur de votre maison, de votre appartement ou de votre terrain peuvent être en vigueur dans votre pays. Veuillez vous informer sur la législation locale. Pour protéger la vie privée d'autrui, montez la caméra de manière à ne pas filmer des lieux publics, des rues ou le terrain de votre voisin. Nous conseillons également d'informer la famille, les visiteurs et les employés de maison de la présence de la L 620 CAM SC et de sa fonction.

Sécurité

Veuillez noter qu'en cas d'urgence ou de câmbraillage, l'application reliée à la L 620 CAM SC utilisée ne vous informera pas automatiquement. En cas d'urgence, c'est toujours à vous d'envoyer un appel d'urgence. La société STEINEL GmbH décline toute responsabilité en cas d'informations ou d'enregistrements incorrects ou manquants.

13. Caractéristiques techniques

Dimensions (H ×l × P) 305 × 78 × 131 mm
Raccordement au secteur 220-240 V, 50/60 Hz
Puisance absorbée (Pon) 14 W
Mode veille (détecteur) (Psb) 0,50 W
Mode veille réseau (Pnet) 0,50 W
Flux lumineux (360°) 925 lm
Efficacité 66 lm/W
Température de couleur 3.000 K (blanc chaud)
Indice de rendu des couleurs IRC = 80
Durée de vie moyenne de calcul 36.000 heures (L70B50 à 25 °C)
Uniformité des couleurs SDCM Valeur initiale : 3
Répartition de l'intensité lumineuse
Communication	WiFi 2.400-2.483,5 MHz
Puisance d'émission	< 100 mW
Technique de détention	Détecteur infrarouge passif
Angle de détention	180° avec une ouverture angulaire de 45°
Hauteur d'installation	de 1,8 à 2 m
Portée du détecteur	10 m tangentielle
Réglage du seuil de déclenchement	de 10 à 10.000 lx
Balisage	de 0 à 40 %
Temporisation	1 min, 3 min, 10 min, 15 min
Intervalle de température	de -10 °C à + 40 °C
Indice de protection	IP44
Classe de protection	I
Classe d'efficacité énergétique	Ce produit contient une source de classe d'efficacité énergétique « E ».

Caméra

Résolution 1.920 x 1.080 px, protection contre l'éblouissement

Angle d'ouverture 110° à l'horizontal / 90° à la verticale

Angle de réglage à l'horizontal 90° de chaque côté / à la verticale de 20° à 30°

Carte mémoire max. 128 Go (une carte de 16 Go est fournie avec l'applique)

Puisance absorbée 1,53 W

Problème Cause Solution
L'applique avec camera n'est pas sous tension	■ Fusible a sauté, appareil hors circuit, cable coupé	■ Enclencher le fusible, le rem- placer ;mettre l'interrupteur en circuit, vérifier le cable à l'aide d'un testeur de tension
	■ Court-circuit dans le cable secteur	■ Vérifier le branchement
	■ Interrupteur principal éven-tuellesment liénten position arrêt	■ Mettre l'interrupteur principal en circuit
L'applique avec camera ne s'allume pas	■ MauvaisCHOUX DU RÉGLAGE DU SEUIL DE déclenchement	■ Régler à nouveau
	■ Interrupteur principal en position ARRET	■ Mettre en circuit
	■ Fusible a sauté	■ Enclencher le fusible, le rem- placer ;éventuellément vérifier le branchement
L'applique avec camera ne s'éteint pas	■ Mouvement continu dans la zone de détention	■ Contrôler la zone de détention
L'applique avec camera s'allume sans mouvement décalable	■ L'applique avec camera est mal fixée et rouge	■ Fixer solidement le boîtier
	■ Il y a bien eu un mouvement, mais il n'a pas été reconnectu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate du luminaire etc.)	■ Contrôler la zone de détention
L'applique avec camera ne s'allume pas malgré un mouvement	■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détention réglée est trop petite	■ Contrôler la zone de détention
	■ Mauvaischoix du réglage du seuil de déclenchement	■ Régler à nouveau
Impossible d'ac-ceder à l'applique avec camera depuis l'application	■ Le routeur WiFi est trop loin de l'applique avec camera ou des éléments du bâtiment tels que des murs génént la transmission	■ Utiliser un répéteur
Impossible de connecter le smart-phone / la tablette avec l'applique avec camera	■ Il y a déjà un terminal connecté	■ Appuyer sur le bouton de réini-tialisation ou scanner le code QR du terminal connecté
Pas de transfert d'images en direct	■ Température trop élevé	■ Le cas échéant, désactiver la marche forceée et laisser refroidir
