NAVODILA ZA UPORABO L 620 CAM SC STEINEL

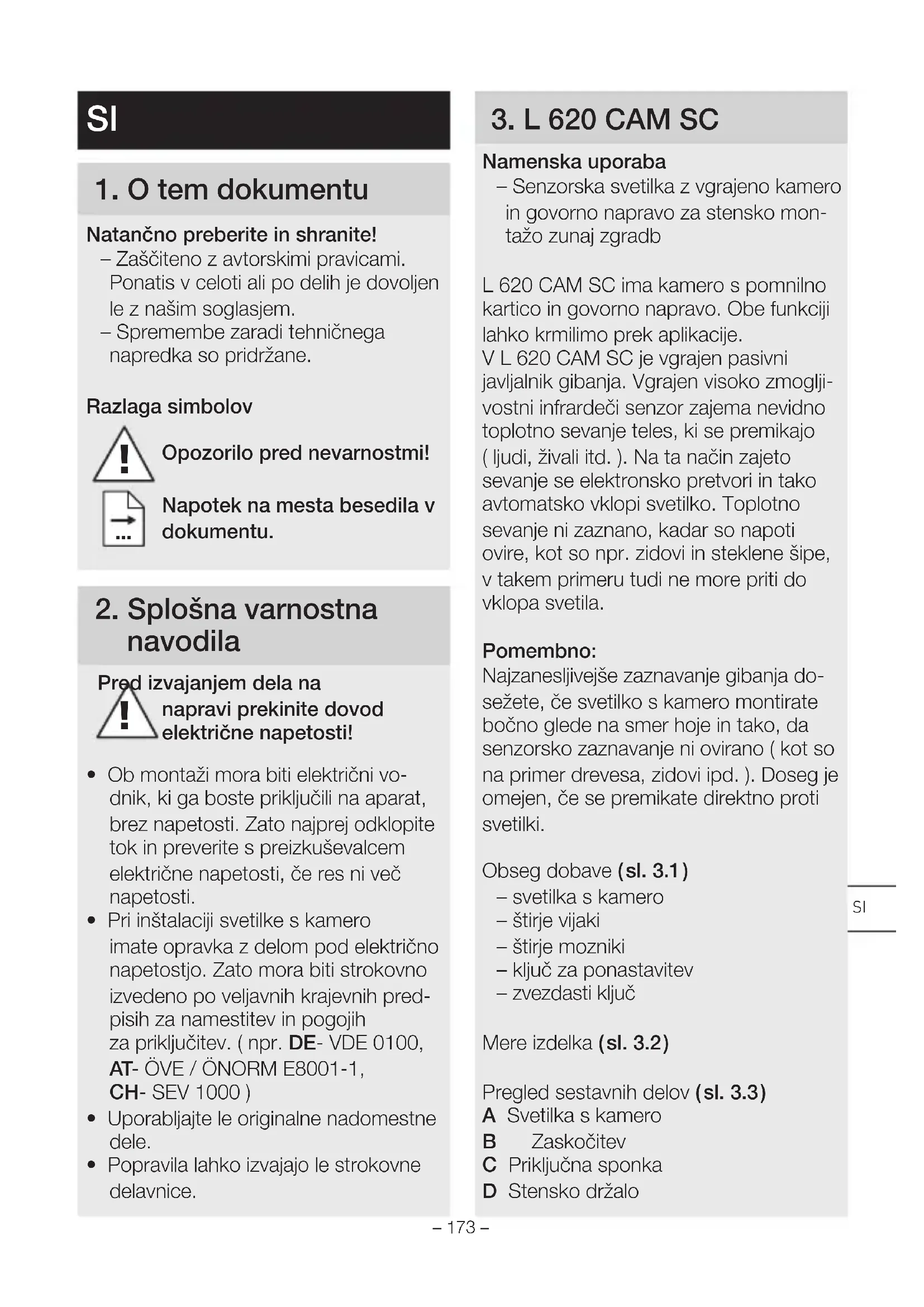

2. Splošna varnostna navodila

Pred izvajanjem dela na

napravi prekinite dovodelektriche napetosti!

• Ob montaži mora biti elektrčni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrčne napetosti,Če res ni več napetosti.
  Pri instalaciji svetilke s kamera imate opravka z delom pod elektricno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev. (npr. DE- VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
• Uporabljajte le originalne nadomestndele.
• Popravila lahko izvajajo le strokovne delavnice.

3. L 620 CAM SC

Namenska uporaba

• Senzorska svetilka z vgrajeno kamero in govorno napravo za stensko montažo zunaj zgradb

L 620 CAM SC ima kamero s pommilno
kartico in.govorno napravo. Obe funkcjiji
lahko krnilimo prek aplikacije.

V L 620 CAM SC je vgrajen pasivni javljalnik gibanja. Vgrajen visoko zmogljivostni infrardeči senzor zajema nevidno toplotno sevanje teles, ki se premikajo (ljudi,Živali itd.).Na ta način zajeto sevanje se elektronsko pretvori in tako avtomatsko vklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe, v takem primeru tudi ne more priti do vklopa svetila.

Pomembno:

Najzanesljivejše zaznavanje gibanja do-sežete,Če svetilko s kamero montirate bočno glede na smer hoje in tak, da senzorsko zaznavanje ni ovirano ( kot so na primer drevesa, zidovi ipd.).Doseg je omejen,Če se premikate direktno proti svetilki.

Obseg dobave (sl. 3.1)

• svetilka s kamero
• stirje vijaki
• Štirje mozniki
  -ključ za ponastavitev
• zvezdasti kliquč

Mere izdelka (sl. 3.2)

Pregled sestavnih delov (sl. 3.3)

A Svetilka s kameron
B Zaskočitev
C Priključna sponka
D Stensko držalo

E Senzorska enota
F Kamera
G Gumb za ponastavitev
H Statusna LED lučka
I Vtično mesto za pomnilno kartico

Razdelitev jakosti svetlobe (sl. 3.4)

Stikalni načrt (sl. 4.1)

Elektricna napeljava je sestavljena iz 3-žilnegakabla:

L = fazni vod (običajno Črn, rjav ali siv)

N = nevtralni vodnik ( Največkrat moder)

zašcitni vodnik ( zeleno / rumen )

V primeru dvoma morate napeljave identificirati z indicatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo, nevtralnik vodnik in zašcitni vodnik priključite na sponko.

Pomembno:

Zamenjava priključkov lahko povzroci katki stik v napravi ali v vaši elektrčni omarici. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

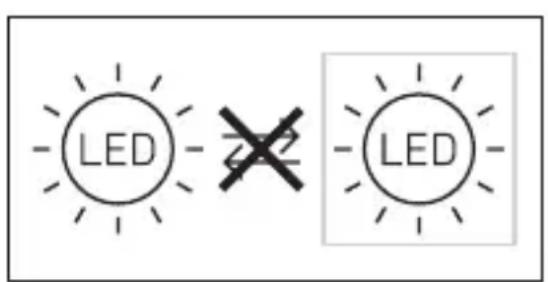

Vira svetlobe te svetilke ni mogoče zamenjati; Če je menjava potrebna (npr. po pretekuŽivljenjske dobe),je treba menjati celo svetilko.

Na svetilko s kamerono ne smete priključiti zatemnitvenega stikala, saj jo lahko s temPokvarite.

5. Montaža

• Preverite vse sklope, ali so poskodovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži svetilke s kamero pazite, da jo pritrite brez pretresanja.
• Izberite primeren kraj montaže in upostevajte doseg zaznavanja gibanja. (sl. 5.1)
• IzberiteprimerenkrajmontazeinupostevajteWLAN-hitrost.Zadelovanjemoratabiti na voljo najmanj2Mbps.

Navodila za montažo

• Ločite vamostni vijaki ter ohišje svetilke s kmaero od stenskega držala. V ta names pritisnite na zaskoviitveni element (sl. 5.2)
  Zar-site luknje za vrtanje (sl. 5.3)
• Izvrtajte luknje in vstavite moznik (sl. 5.4)
  Stensko drzalo trdno privijačite (sl. 5.5)
• Priključite priključni kabel (sl. 5.6)
• Svetilko kamere namestite na stenskodržalo in varnostni vijak trdno privijačite (sl. 5.7)
  Vklopite oskrbo z energijo (sl. 5.7)
• Odstranjevanje nalepk s senzorja in kamere (sl. 5.7) Izvedite nastavitve "6. Delovanje"

Kamero Iahko ročno nastavite v pravlino smer. (sl. 5.8)

6. Oddaja v uporabo

Zahteve za systemd:

-2,4GHz >> Kamero lahko namesite samo v omrežje 2,4 GHz. Za postopek namestitve v usmerjevalniku začasno deaktivirajte frekvenčni pas 5 GHz (ali preimenujte omrežje 5 GHz). Po namestitvi ga lahko ponovno aktivirate.
-Med postopkom namestitve odklopi- te repetitor WLAN iz omrežja, pozneje ga lahko ponovno aktivirate.
-Prepričajte se, da je funkćija WiFi6 deaktivirana ali da je v nastavitvah usmerjevalnika aktivirana povratna združljivost za WiFi4.
-Zagotovite, da je omrežje WLAN šifrirano v skladu s standardom WPA2. Kamera ne podpira WPA3 ali visje.
-Zagotovite, da ima svetloba kamere zadostno pasovno širino na mestu namestitve.
-Prepričajte se, da ima aplikacija Stei-nel Cam v pametnem Telefonu vsa potrebna dovoljenja (zlasti odobritev lokacije (je potrebna, da svetlobna kamera snema omrežje WLAN, mi pa-ne smemo lokacij nasih strank)).

Konfiguriranje naprave:

Naprava se napaja z el. energia:

• Naprava je v postopku zagona.
• LED stanja sveti rdeče.

Po izvedenem zagonu:

• Zvočni signal vsake 4 sekunde.
• Statusna-LED utripa rdeče.
• Odprite aplikacijo Steinel CAM.
• Vnesite ime omrežja in ključ omrežja
• WLAN-usmerjevalnika v aplikacijo
• Steinel CAM.

Med povezavo naprave in WLAN-us-merjevalnikom:

• Zvočni signal vsako sekundo.
• LED stanja hitro utripa zeleno.
  Pametni Telefon ali tablicni računalnik je povezan z napravo.
• Signal utihne.
• LED stanja počasi utripa zeleno.
• Konfigurirajte napravo prek aplikacije Steinel CAM.

Vnesite sedaj ime omrežja in geslo WLAN-usmerjevalnika (ruterja) v vašo aplikacijo.

7. Delovanje

Tovarniske nastavitve
Nastavitev zatemnitve: 10.000 luksov
Časovna nastavitve: 1 minuta
Osnovna osvetlitev: 40%

STEINEL CAM App 2

Napotec:
Svetilka s kamero potrebuje stabilno
povezavo WLAN. Pametni Telefon ali
tablčni računalnik morata imeti internetni
dostop in pri instalaciji biti povezana z
istim WLAN kot svetilka s kamero.

• Wifi 4 / šifriranje WPA2 Omrežje Wifi 2,4 GhZ / min. 2 Mbit/s Razlicica programske opreme Android 5.0 / iOS 11.0 ali novejsa
• S spleta si naložite aplikacijo.
• Takoj ko je tokovna zveza vzpostavljena, je svetilka s kamera pripravljena za konfiguracio. Med konfiguriranjem se vsake 4 sekunde zaši en signal.
• Med vzpostavljeno zvezo med svetilko s kamera in pametnim Telefonom ali tablicnim računalnikom zazveni vsako sekundo zvočni signal.
• Vnesite sedaj ime omrežja in geslo WLAN-usmerjevalnika ( ruterja ) v vašo aplikacijo.

Funkcija kamere

• Takoj, ko kamera uredite s pametnim Telefonom ali tablico, jo lahko samos te naprave prek QR-kode / serijske stevilke delite z drugimi napravami.
• Ce se senzor sproži, aplikacija sprejme sporocilo o aktivaciji.
• Odprite aplikacijo. Sedaj lahko uporabite slikovni prikaz in govorno napravo.
• Kamera posname sekvenco, ce se je senzor sprožil. Posneta sekvenca se na pomnilni kartici shrani, tak do ja je mogoce vedno priklicati. Posneti podatki se shranijo samo na pomnilni kartici svetilke s kamero.

Napotec:

Dodatne informacije k funkcjjam in moznim nastavitvam najdete v aplikaciji.

Nastavitev zatemnitve

Želeno mejo vklopa svetilke lahko
brezstopenjsko nastavite na od priblžno
10 luksov do 10.000 luksov.

Nastavitevčasa

Želeni Čas svetenja lahko nastavite na vrednosti 1 minuta, 3 minute, 10 minut ali 15 minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega Časa se ura postavi na začetak.

Osnovna osvetlitev

Funkcija osnovne osvetlitve omogoca osvetlitev od 0 % do 40 % svetilne moci, ko nastavljena svetlost ni dosežena.

Menjava pomnilne kartice

• Odvijte varnostne vijake (sl. 6.1, neobvezno) in snemitePokrov
• Zamenjalte pomnilno kartico (sl. 6.2, neobvezno)
• Pokrov namestite in varostni vijak trdno privijačite (sl. 6.4, neobvezno)

Ponastavitev na tovarniške nastavitve

Gumb Reset morate držati pritis-njenega pribl. 7 sekund (sl. 6.3, neobvezno)

Napotec:

Če gumb Reset pritisnete s ključem, se svetilka s kamero ponastavi na tovarníške nastavitve. Potem, ko je bila izvedena ponastavitev je vsake 4 sekunde izdan zvočni signal.
- Pokrov namestite in varmostni vijak trdno privijačite (sl. 6.4, neobvezno)

8. Vzdrževanje in nega

Svetilke s kamera ni treba vzdrlzevati. Vremenske razmere lahko vplivajo na svetilko s kamera. Pri mocnem vetru, snegu, dežju ali toci lahko pride do neželenih vklopov, saj naprava ne more ločiti nenadnih temperaturnih spremb od virov toplate. Zaznavalno lečo in lečo kamere je dovoljeno Čistiti z vlžno krpo ( brez uporabe Čistil).

Pomembno: Krmilna naprava ni zamenljiva.

9. Odstranjevanje

Elektricne aparate, opremo in embalazo oddajte v okolju prijazno ponovno obdelavo.

Elektricnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države chanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektriche aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

STEINEL GmbH potruju, da je tip radijske opreme L 620 CAM SC skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

11. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dmem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poskodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prislo zaradi nepravilne uporabe ali vzdřevanja. Nadaljinje poskodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nera-zstavljeno napravo skatkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z nasim servisnim obratom glede popravila.

12. Pravni napotki

Zasebnost. L 620 CAM SC je bila razvita za uporabo zunaj prostorov. Zakonski predpisi v vaši državi lahko omejujejo opazovanje zunaj vaše hiše, vašega stanovanja ali vašega zempljišča. Informirajte se o lokalnio veljavnih predpisih. Za varstvo zasebnosti drugih namestite kamero tak, da ne bo snemala javnih mest, cest ali zempljišča sosedov. Priporočamo tudi, da o kameri L 620 CAM SC obvestite vaše sorodni-ke, obiskovalce in hišne uslužbence.

Varnost: Upostevajte, da z uporabo kamere L 620 CAM SC o nujnih primerih ali o morebitnem vlomu ne boste prek aplikacije samodejno obveščeni. Če je potrebno, morate vedno sami sprožiti klic v sili. STEINEL GmbH ne jamci za manjkajuće in nepravilno izvedeno obveščanje ali snemanje.

13. Tehnični podatki
Mere (DxŠxV) 305 x 78 x 131 mm
Omrežni priključek 220-240V, 50/60Hz
Poraba energia (Pon) 14 W
Stanje pripr. senzor (Psb) 0,50 W
Stanje pripravljenosti (omrežje (Pnet) 0,50 W
Svetlobni tok (360°) 925 lm
Učinkovitost 66 lm/W
Temperatura barve 3.000 K (topla bela)
Indeks barvne reprodukcije R a = 80
Srednja izmerjenaŽiviljenjska doba 36.000 ur (L70B50 pri 25 °C)
Barvna konsistencsa SDCM Začetna vrednost: 3
Razdelitev jakostni svetlobe
Komunikacija	Wifi 2.400-2.483,5 MHz
Oddajna moč	< 100 mW
Senzorska tehnika Pasivno infrardeče
Kot zaznavanja	180° s kotom odpiranja 45°
Višina montaže	1,8-2 m
Doseg zaznavanja	tangentno: 10 m
Nastavitev zatemnitve	10-10.000 luksov
Osnovna osvetlitev 0-40 %
Nastavitev Časa	1 min, 3 min, 10 min, 15 min
Temperaturno območje	-10 °C do + 40 °C
Vrsta zaščite	IP44
Razred zaščite	I
Razred energetske učinkovitosti	Ta izdelek vsebuje svetlobni virrazreda energjske učinkovitosti "E"

Kamera

Ločljivost 1.920 x 1.080 px, zaščita zaslepitve

Odpiralni kot vodoravno 110° / navpično 90°

Nastavni kot vodoravno 90° na vsako stran / navpično 20° do 30°

Pomnilna kartica Najv. 128 GB (pomnilna kartica 16 GB je v dobavnem obsegu)

Poraba energije 1,53 W

14. Motnje delovanja

Motnja Vzrok Pomoč
Svetilka s kamero brez napetosti	Varovalka se je sprežila, ni vklopljena, povezava je prekinjena	Vklopite, zamenjalte varovalko, vklopite omrežno stika-lo,preverite vod z indicatorjem napetost
	Kratki stik v elektrichem omrežju	Preverite priključke
	Morebitno prisotno omrežnostikalo je izklopljeno	Vklopite omrežno stikalo
Svetilka s kamero se ne vklopi	Nastavitev zatemnitve je napačno izbrana	Ponovno ga nastavite
	Omrežno stikalo IZKLOPLJENO	Vklopite
	Varovalka se je sprežila	Vklopite, zamenjalte varovalko, po potrebi preverite priključek
Svetilka s kamero se ne izklopi	Stalno premikanje na področjuzaznavanja	Preverite področje
Svetilka s kamero se vklopi, ne da bi bilozaznanogibanje	Svetilka s kamero ni dovolj Čvrsto nameščena	Ochišje trdno montirajte
	Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, pre-mikanje majhnega predmeta Čisto v blžini svetilke itd.)	Preverite področje
Svetilka s kamero se kljub gibanju ne vklopi	Hitra premikanja so potisnjena naminimalne motnje ali pa je področje zaznavanja na premalo nastavljen	Preverite področje
	Nastavitev zatemnitve je napačno izbrana	Ponovno ga nestavite
Prek ablifikacije ni dostopa na kamero	WLAN-usmerjevalnik (router) je od svetilke skamero preveč oddaljen oz. elementi stavbe ali zidovi ovirajo prenos	Uporabite repetiror
Pametnega Telefona / tabličnega računalnika ni mogoče povezati s svetilko s kamero	Končni aparat jeŽe povezan	Pritisnite gumb Reset ali ske-nirajte QR-kodo povezanega končnega aparata
Ni prenosa slike vŽivo	Temperatura je previsoka	Po potrebi stalno svetilko ugasnite in počakajte, da se ohladi
