BRUGSANVISNING L 620 CAM SC STEINEL

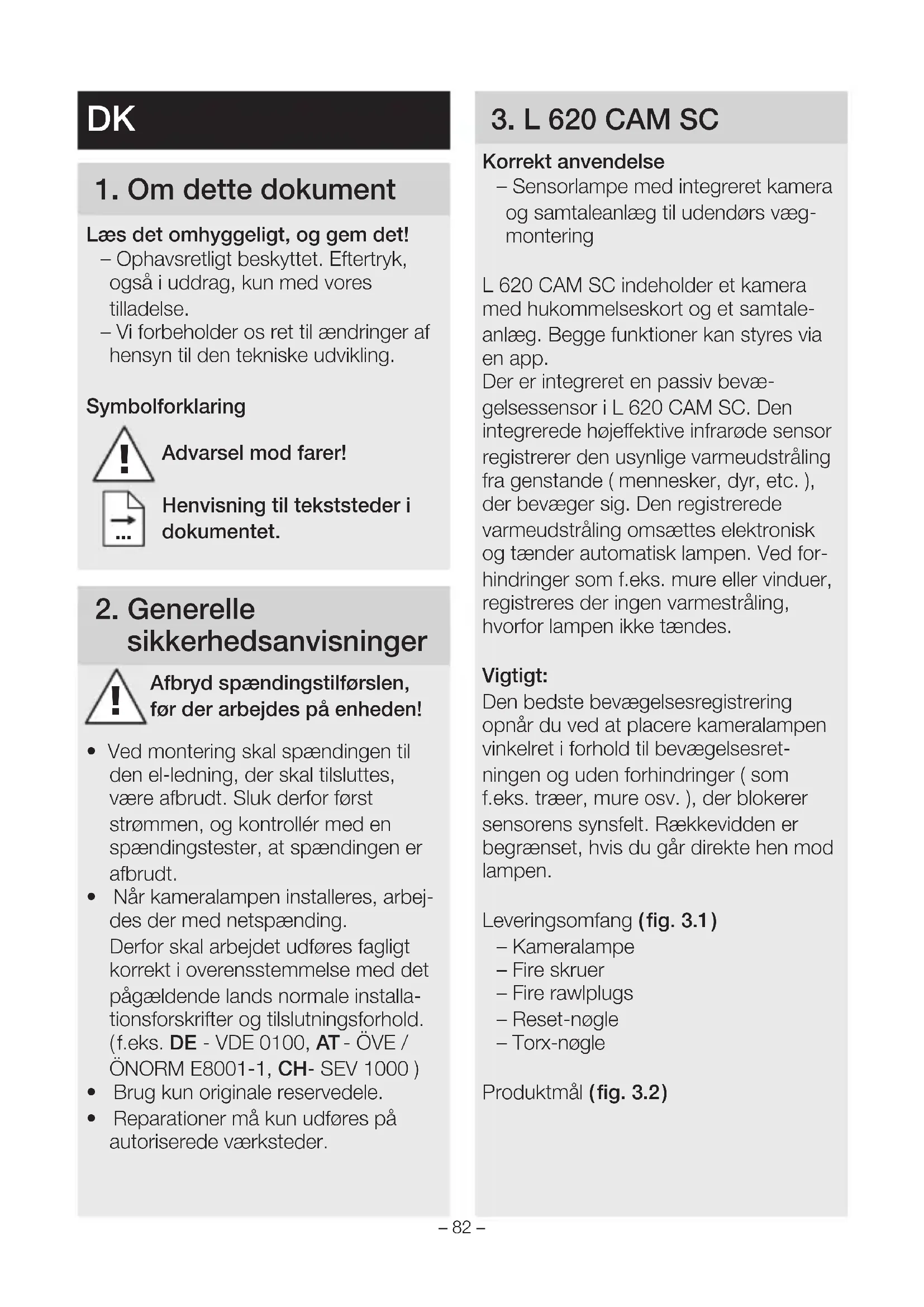

1. Om dette dokument

Læs det omhyggeligt, og gem det!

• Ophavrsreliigt beskyttet. Eftertryk, ogsa i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen,
før der arbejdes på encheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes,��e afbrudt. Sluk derfor først strømmen, og kontroller med en spændingstester, at spændingen er afbrudt.
  När kamberalampen installereres, arbejdes der med netspænding. Derfor skal arbejdet udfores fagligt korrekt i overensstemmelse med det pagaeldende lands normale installationsforskrifter og til Slutningsforhold. (f.eks. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH- SEV 1000)
• Brug kun originale reservedele.
• Reparationer på kun udføres på autoriserede værksteder.

3. L 620 CAM SC

Korrekt anvendelse

• Sensorlampe med integreret kamera og samtaleanlæg til udendørs vaeg-montering

L 620 CAM SC indeholder et kamera med hukommelseskort og et smtaleanlaeg. Begge Funktioner kan styres via en app.

Der er integreret en passiv bevægelsessensor i L 620 CAM SC. Den integrerede højeffektive infrarode sensor registrarer den usynlige varmeudstråling fra genstande ( mensesker, dyr, etc.), der bevæger sig. Den registrerede varmeudstråling omsættes elektronisk og taender automatisk lampen. Ved for-hindringer som f.eks. mure eller vinduer, registrareres der ingen varmestråling, hvorfor lampen ikke taendes.

Vigtigt:

Den bedste bevægelsesregistering opnár du ved at placere kameralampen vinkelret i forhold til bevægelsesretninger og.uden forbindringer ( som f.eks. træer, mure osv.), der blokerer sensorens synsfelt. Rækkevdden er begrænset, hvis du gär direkte hen mod lampen.

Leveringsomfang (fig. 3.1)

• Kameralampe
• Fire skruer
• Fire rawlplugs
• Reset-nøgle
• Torx-nogle

Produktmal (fig. 3.2)

Oversigt over enheden (fig. 3.3)

A Kameralampe
B Pal
C Tilslutningsklemme
D Vægbeslag
E Sensorenhed
F Kamera
G Reset-knap
H Status-LED

Indstik til hukommelseskort

Lysstyrkeforderding (fig. 3.4)

4. Elektrisk tilslutning

• Afbryd strømforsyningen (fig. 4.1)

Ledningsdiagram (fig. 4.1)

Netledningen bestar af en ledning med 3 ledere:

L = fase ( oftest sort, brun aller grä)

N = nulleder (oftestbla)

= jordledning (grøn / gul)

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase, nulleder og jordledning tilsluttes tilslutningsklemmen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i encheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteresigen. Der kan naturligvis installereres en taendog slukkontakt i netledningen.

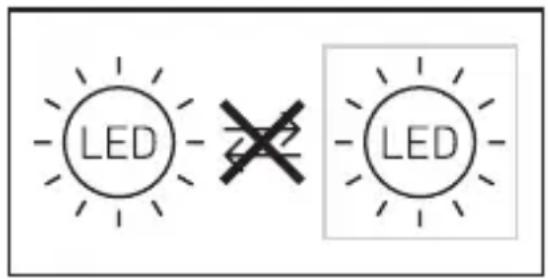

Lyskilden i++, lampe kan/DDskiftes. Hvis lyskilden skal udskiftes (f.eks.纳税 den/DDke fungerer laengere), skal hele lampen udskiftes.

Tilslutning til en lysdaemper medforer beskadigelse af kameralampen.

5. Montering

• Kontroller alle komponenter for beskadigelser.
• Er produit bestadiget, på det ikketeages i brug.
• Sørg ved montering af kameralampen for, at den fastgøres et sted.uden vibrationer.
  Vaelg et egnet monteringssted, hvorder er taget hensyn til rækkevidde ogbevgelsesregistering (fig. 5.1).
  Vaelg et egnet monteringssted, hvorder er taget hensyn til WiFi-hastigeheden. For at kinne fungere skal dervare min. 2 Mbps til radighed.

Monteringstrin

• Løsn sikringsskruen, og adskil kameralampen fra vægbeslaget. Dette gores ved at trykke på palen (fig. 5.2)
• Afmaerk borehuller (fig. 5.3)
• Bor huller, og saet rawlplugs i (fig. 5.4)
• Skru vægbeslaget fast (fig. 5.5)
• Tilslut tilslutningsktablet (fig. 5.6)
• Sæt kameraet på vægbeslaget, og spænd sikringsskruen fast (fig. 5.7)
• Slå strømforsyningen til (fig. 5.7)
  Fjern kistermaerker fra sensor og kamera (fig. 5.7)
• Foretag indstlinger "6. Funktion" Kameraet kan justeres manuelt (fig. 5.8)

6. Ibrugtagning

Systemkrav:

-2,4GHz >> kameraet kan kun installeres i et 2,4 GHz-netværk. Deaktiver venligst 5 GHz-frekvensbandet i routeren middertidigt i forbindelse med installationsprocessen (eller omdob 5 GHz-nettet). After installationsprocessen kan det aktiveres igen.
-Afbryd WiFi-repeatere fra nettet under installationsprocessen. De kan aktiveres igen senere
-Sorg for, at WiFi 6 er deaktiveret, ellert at kompatiliteten nedad for WiFi 4 er aktiveret i routerindstillingerne
-Sorg for, at WiFi-netværket er krypteret i overensstemmelse med WPA2-standarden. Kameraet understotter ikke WPA3 eller hjere
-Sorg for, at kamberalampen på installationsstedet har tilstrækkelig bandbredde til rådighed
-Sorg for, at Steinel Cam-appen på smartphonen har alle nødvendige rettigheder (især frigivelse af placering (dette er nødvendigt for, at kameralampen kan registriere WiFi-netværket. Vi registerrer ikke vores kunders placering))

Konfiguration af enhed:

Strømforsyning etableret:

• Enheden booter.
• Status-LED lyser rødt.
  After boot:
  -Lydsignal hvert 4. sekund.
• Status-LED blinker rødt.
  Abn Steinel CAM-appen.
• Indtast WiFi-routerens netværksnavn og netværskode i Steinel CAM-appen.
  Mens enhed og WiFi-router etablerer forbindelse:

-Lydsignal hvert sekund.
- Status-LED blinker hurtigt gront. Smartphone eller tablet har opretet forbindelse til enheden:
- Signal ophører.
- Status-LED blinker langsomt gront.

• Konfigurer encheden via Steinel CAM-appen. Indtast nu WiFi-routerens netværksnavn og adgangskode i din app.

7. Funktion

Standardindstillinger Skumringsindstilling: 10.000 lux Tidsindstilling: 1 minut Grundlys: 40%

STEINEL CAM App 2

Android

iOS

Bemaerk:

Kameralampen skal bruge en stabil WiFi-forbindelse. Smartphone ellert tablet skal have internetadgang og vareforbundet til samme WiFi-netværk somkameralampen.

• Wifi 4 / WPA2-kryptering Wifi-netværk 2,4 GhZ / min. 2 Mbit/s Softwareversion Android 5.0 / iOS 11.0 eller nyere
• Download append.
• Når strømforsyningen tændes, er kameralampen klar til konfiguration. Under konfigurationen hores der et signal hvert 4. sekund.
• Under forbindelsen mullem kamera-lampe og smartphone eller tablet hores signalet hvert sekund.

Indtast nu WiFi-routerens netværksavn og adgangskode i din app.

Kamerafunktion

• Så snart kameraet er konfigureret fra en smartphone eller tablet, kan det kun deles med andre encheder fra dette enched via QR-kode / serienummer.
• Du modtager en push-besked på appen,ningar sensoren er blevet udlost.
• Abn appen. Du kan nu bruge billedvisningen og samtaleanlagget.
• Kameraet optager en sekvens,** när sensoren er blevet udlost.
  Filmsekvensen gemmes på hukommelseskortet og kan altid äbnes.
  De optagede data gemmes kun på kameralampens hukommelseskort.

Bemaerk:

Du finder yderligere informationer om Funktioner og indstillingsmuligheder i appen.

Skumringsindstilling

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra 10 til 10.000 lux.

Tidsindstilling

Den ønskede lysperiode kan indstilles på værderne 1 minut, 3 minutter, 10 minutter og 15 minutter.

Enhver bevægelse, som registreres, indenijke tid er udlobet, starteratter tidstælleren.

Grundlys

Grundlysfungtionen muliggør belysning fra 0 % til 40 % af lyseffekten, nr den indstillede lysstyrkeværdi underskrides.

Udskiftning af hukommelseskortet

• Løsn sikringsskruen, og fjern afdækningen (fig. 6.1, tilvalg)
• Udskiftning af hukommelseskort (fig. 6.2, tilvalg)
• Sæt afdækningen på, og spænd sikringsskruen fast (fig. 6.4, tilvalg) Reset til standardindstillinger
  Du skal trykke pa reset-knappen i ca. 7 sekunder. (fig. 6.3, tilvalg)

Bemerk:

Når du trykker på reset-knappen med noglen, resettes kameralampen til standardindstillingerne.

Når reset er udfør, høres der et signal hvert 4. sekund.

8. Vedligeholdelse og pleje

Kameralampen er vedligeholdelsesfri. Vejr og vind kan paviske kameralampens Funktion. Stærk vind, sne, regn eller hagl kan medfere fejlaktivering, idet pludselige temperatursvingninger ikke kan adskilles fra varmekilder. Overvågningslinsen og kameralinsen kan ved tilsmudsning rengøres med en fugit klud (uden rengøringsmiddel).

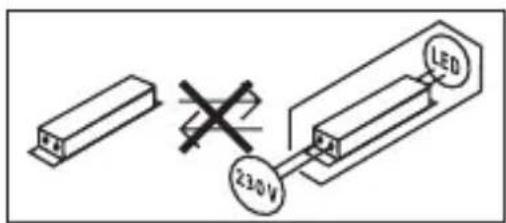

Vigtigt: Transformeren kan/DDskiftes.

9. Bortskaffelse

Smid-il-apparater ud samaen med husholdningsaf-faldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

Hermed erklærer STEINEL GmbH, at radioudstyrsypen L 620 CAM SC er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelsen-erklaeringens fulde tekst kan findes på folgende internetadresse:

www.steinel.de

11. Producentgaranti

Dette Steinel-product er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter somt underlagt stikprovekontrol. Steinel garanterer for upåklagelig beskaffenhed og Funktion. Garantien gælder 36 maneder fra den dag,produkter er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparatio nller udskiftning af defekte dele after vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstæt pga. ukorrekt behandling og vedligeholdelse. Yderligere folgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pagældende serviceafdeling.

Reparationservice: Når garantiperioden er udlobet, eller i tilfælde af mangler, der/DDekkes af garantien, skal du sporge naermeste serviceværksted om mulighederne for reparation.

12. Juridiske henvisninger

Privatsfare

L 620 CAM SC er udviklet til udendørs brug. Lovgivningen i dit land kan begrænse overvågningen af områder Eden for dit hus, din lejlighed og din grund. Indhent informationer om den lokale lovgivning. For at beskytte andres privatsfæré skal du montere kameraet således, at der ikke kan laves optagelser af offentlige pladser og gader eller din nabos grund.

Vi anbefaler desuden, at du informerer familie, gæster og ansatte om L 620 CAM SC og dens Funktion.

Sikkerhed: Bemærk venligst, at du ikke ved at bruge L 620 CAM SC automatisk informeres via appen i不同程度 deri tilfælde af indbrud. Hvis behovet opstår, er det alto dig, der skal foretage nødopkaldet. STEINEL GmbH overtager ikke ansvaret for manglende eller ukorrektemeddeleser og optagelser.

13. Tekniske data

Mäl (H × B × D) 305 × 78 × 131 mm

Nettilslutning 220-240 V, 50/60 Hz

Effektforbrug (P_or) 14 W

Standby sensor (P_sb) 0,50 W

Standby netværk (P_net) 0,50 W

Farvekonsistens SDCM Startværdi: 3

Lysstyrkeforderding

Overvågningsrækkevidde 10 m tangentialt

Skumringsindstilling 10-10.000 lux

Grundlys 0-40%

Energieeffektivitetsklasse Dette produit indeholder en lyskilde i energieffektivitetsklasse "E".

Kamera

Opløsning 1.920 x 1.080 px, blændingsbeskyttelse

Åbningsvinkel vandret 110° / lodret 90°

Indstillingsvinkel vandret 90° til hvver side / lodret 20° til 30°

Hukommelseskort Maks. 128 GB (16 GB hukommelseskort medfølger ved levering)

Effektforbrug 1,53 W

14. Driftsforstyrrelser

Fejl Årsag Afhjælpning
Kameralamppe uden spænding	■ Sikring udlost, ikke slæt til, ledning afbrudt	■ Slå sikring til, udskift,ænd tænd / sluk-kontakt,kontrollér ledning med en spændingstester
	■ Kortslutning i nettilførslen	■ Kontrollér tilslutninger
	■ En eventuel netafbyder er slæt fra	■ Tænd tænd / sluk-kontakten
Kameralampen tænder ikke	■ Der er valgt en forkert skumringsindstilling	■ Indstil på ny
	■ Netkontakt SLUKKET	■ Tænd
	■ Sikring udlost	■ Slå sikring til, udskift,kontrollérevt. tilslutting
Kameralampen slukker ikke	■ Permanent bevægelse i overvågningsområdet	■ Kontrollér området
Kameralampen tændes,,uden at der kan ses bevægelser	■ Kameralampen er ikke fast monteret	■ Monter huset,SEA det sidder fast
	■ Der var tale om en bevægelse, som ikke blev registreret af Personen (bevægelse bag en væg, bevægelse af et lille objekt umiddelbart iærheden af lampen etc.)	■ Kontrollér området
Kameralampen tænder ikke trods bevægelse	■ Hurtige bevægelsendertrykke for at minimere fejl,ller der er indstillet et for lille overvågningsområde	■ Kontrollér området
	■ Der er valgt en forkert skumringsindstilling	■ Indstil på ny
Ingen adgang via appen til kameralampen	■ WiFi-router for langt fra kameralampen,eller bygningselementer som f.eks. mure hinderer overførslen	■ Brug repeater
Smartphone / tablet kan ikke forbinds til kameralampen	■ En terminal er allerede forbundet	■ Tryk på reset-knappen,eller scan QR-koden fra en forbundet terminal
Ingen live-billedoverførsel	■ Temperatur for hjØ■ Slukevt. den permanente belysning, og lad den køle af
