BRUGSANVISNING IS 180 Digi STEINEL

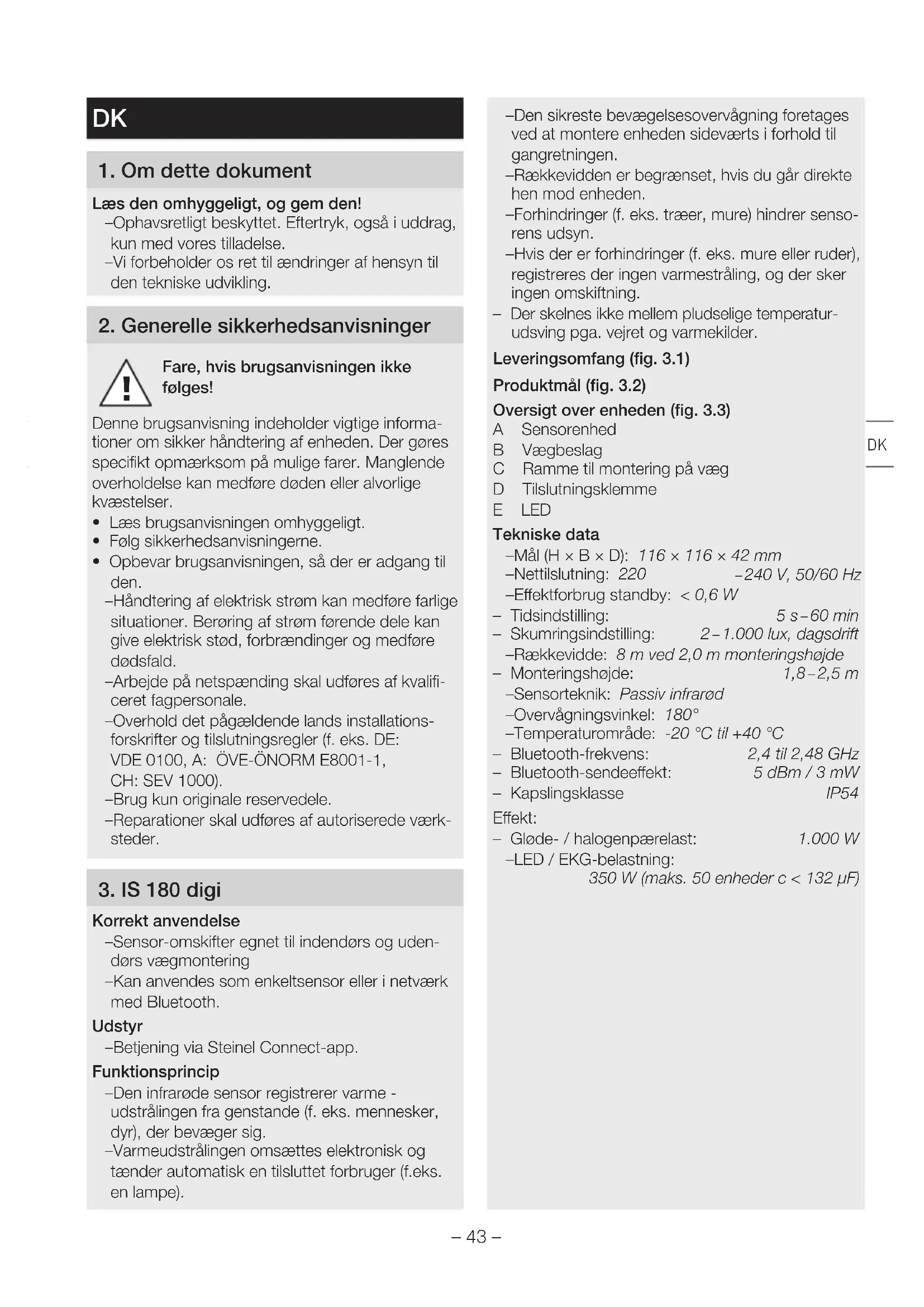

1. Om dette dokument

Læs den omhyggeligt, og gem den! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges! Denne brugsanvisning indeholder vigtige informa- tioner om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs brugsanvisningen omhyggeligt.

• Følg sikkerhedsanvisningerne.

• Opbevar brugsanvisningen, så der er adgang til den. – Håndtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald. – Arbejde på netspænding skal udføres af kvalifi- ceret fagpersonale. – Overhold det pågældende lands installations- forskrifter og tilslutningsregler (f.eks. DE: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV1000). – Brug kun originale reservedele. – Reparationer skal udføres af autoriserede værk- steder.

Korrekt anvendelse – Sensor-omskifter egnet til indendørs og uden- dørs vægmontering – Kan anvendes som enkeltsensor eller i netværk med Bluetooth. Udstyr – Betjening via Steinel Connect-app. Funktionsprincip – Den infrarøde sensor registrerer varme - udstrålingen fra genstande (f.eks. mennesker, dyr), der bevæger sig. – Varmeudstrålingen omsættes elektronisk og tænder automatisk en tilsluttet forbruger (f.eks. en lampe). – Den sikreste bevægelsesovervågning foretages ved at montere enheden sideværts i forhold til gangretningen. – Rækkevidden er begrænset, hvis du går direkte hen mod enheden. – Forhindringer (f.eks. træer, mure) hindrer senso- rens udsyn. – Hvis der er forhindringer (f.eks. mure eller ruder), registreres der ingen varmestråling, og der sker ingen omskiftning. – Der skelnes ikke mellem pludselige temperatur- udsving pga. vejret og varmekilder. Leveringsomfang (fig. 3.1) Produktmål (fig. 3.2) Oversigt over enheden (fig. 3.3) A Sensorenhed B Vægbeslag C Ramme til montering på væg D Tilslutningsklemme E LED Tekniske data – Mål (H×B×D): 116×116×42mm – Nettilslutning: 220 – 240V, 50/60Hz – Eektforbrug standby: <0,6W – Tidsindstilling: 5s – 60min – Skumrings indstilling: 2 – 1.000lux, dagsdrift – Rækkevidde: 8m ved 2,0 m monteringshøjde – Monteringshøjde: 1,8 – 2,5m – Sensorteknik: Passiv infrarød – Overvågningsvinkel: 180° – Temperaturområde: -20°C til +40°C – Bluetooth-frekvens: 2,4 til 2,48GHz – Bluetooth-sendeeekt: 5dBm/3mW – Kapslingsklasse IP54 Eekt: – Gløde-/halogenpærelast: 1.000W – LED/EKG-belastning: 350 W (maks. 50 enheder c < 132 µF) DK– 44 –

• Slå strømmen fra, og afbryd spændingstilførslen.

• Kontrollér med en spændingstester, om spæn- dingen er afbrudt.

• Sørg for, at spændingstilførslen forbliver afbrudt. Fare for materielle skader! Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.

• Forbind tilslutningsledningerne igen. Tilslutning af netledning Netledningen består af en ledning med 4 ledere: L = fase (oftest sort, brun eller grå) = tilsluttet fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul) Bemærk: Tætningspropperne er beregnet til en netledning med en udvendig diameter på 5 – 10 mm. Bemærk: Jordlederen skal ikke tilsluttes ved dette produkt. Tilslutningsdiagram (fig. 4.1)

Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted. – Tag hensyn til rækkevidden (fig.5.1) – Tag hensyn til bevægelsesregistreringen (fig.5.2/5.3) – Vibrationsfrit. – Overvågningsområde uden forhind ringer. – Ikke i eksplosionsfarlige områder. – Ikke på let brændbare overflader. Monteringstrin

• Kontrollér, at spændingstilførslen er afbrudt (fig. 4.1)

• Løsn sikringsskruen (fig. 5.4)

• Adskil sensorenheden fra vægbeslaget (fig. 5.5)

• Markér borehullerne (fig. 5.6)

• Bor huller (ø 6), og sæt rawlplugs i (fig. 5.7)

• Skru vægbeslaget fast. – Variant med skjult ledningsføring (fig. 5.8) – Variant med synlig ledningsføring med ramme til montering på væg (fig. 5.9)

• Tilslut nettilførslen iht. klemmemærkningen. Til N og kan der endvidere tilsluttes en ekstern last. (fig. 5.10)

• Sæt sensorenheden på vægbeslaget (fig. 5.11)

• Spænd sikringsskruen fast (fig. 5.12)

Standardindstillinger Tidsindstilling: 5sekunder Skumringsindstilling: (dagsdrift) Rækkevidde: 100% Steinel Connect-app For at konfigurere sensor-omskifteren med smart- phone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth. Android iOS Funktioner som kan indstilles via Steinel Connect-appen: – Tidsindstilling 5s – 60min – Skumringsindstilling 2 – 1.000 lux, dagsdrift, lux-teach, klokkeslæt-teach – Rækkeviddeindstilling – Bluetooth-netværkstilslutning LED-funktion – Initialisering: LED blinker grønt. – Bluetooth-identificering: LED blinker blåt langsomt. – Normal tilstand: LED er slukket.– 45 – Tidsindstilling Den ønskede lysperiode for de aktiverede forbruge- re kan indstilles trinløst fra ca. 5sekunder til maks. 60minutter. Enhver bevægelse, som registreres, inden denne tid er udløbet, starter atter tidstælleren. Bemærk: Hver gang forbrugeren slukkes, er en ny bevægel- sesregistrering spærret i ca. 1sekund. Først derefter kan forbrugeren igen tænde lyset ved bevægelse. Skumringsindstilling Sensor-omskifterens ønskede reaktionstærskel kan indstilles trinløst fra ca. 2 til 1.000lux. Indstilling af overvågningsområde Sensorens overvågningsområde er inddelt i tre områder (fig. 6.1): – Hvert enkelt af de tre områder kan aktiveres eller deaktiveres enkeltvist. – Rækkevidden kan indstilles enkeltvist for hvert af de tre områder. Bemærk: Det anbefales at vælge den korteste tid ved indstil- ling af overvågningsområdet. Bemærk: Ved indstilling af overvågningsområdet og ved funk- tionstest i dagslys skal skumringsindstillingen stå på dagslysdrift. Bluetooth-netværkstilslutning (Bluetooth Mesh) Sensor-omskifteren overholder Bluetooth Mesh-standarden. Den kan tilsluttes i netværk med alle produkter, der opfylder Bluetooth Mesh-standarden. Sensor-omskifteren konfigureres vha. Steinel Connect-appen. Ved første forbindelse mellem sensor-omskifter og Steinel Connect-app gemmes den passende netværksnøgle på smartphonen eller tabletten. Takket være nøglen er uvedkommende adgang til sensoren udelukket. Netværksnøglen skal deles, hvis der ønskes adgang via endnu en smartphone eller tablet.

7. Rengøring og vedligeholdelse

Fare pga. elektrisk strøm! Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun enheden, hvis den er tørt. Fare for materielle skader! Produktet kan blive beskadiget pga. forkerte rengø- ringsmidler.

• Rengør produktet med en let fugtig klud uden rengøringsmiddel.

8. Afhjælpning af fejl

Enhed uden spænding. – Sikring ikke slået til eller defekt.

• Udskift den defekte sikring. – Ledning afbrudt.

• Slå netafbryderen til.

• Kontrollér ledningen med en spændingstester. – Kortslutning i nettilførslen.

• Kontrollér tilslutningerne. Enheden tænder ikke. – Der er valgt en forkert skumringsindstilling.

• Indstil aktiveringslysstyrken igen. – Netafbryder slået fra.

• Slå netafbryderen til. – Sikring ikke slået til eller defekt.

• Udskift den defekte sikring. – Overvågningsområde for lille eller ikke korrekt.

• Kontrollér og juster overvågningsområdet. Enheden slukker ikke. – Konstant bevægelse i overvågningsområdet.

• Kontrollér overvågningsområdet.

• Begræns eller ændr overvågningsområdet om nødvendigt. Enheden tænder uønsket. – Bevægelse i overvågningsområdet, f.eks. dyr, træer eller biler.

• Kontrollér overvågningsområdet.

• Begræns eller ændr overvågningsområdet om nødvendigt. – Enheden bevæger sig på grund af vindstød eller nedbør.

• Monter enheden på et stabilt underlag. Ingen oprettelse af forbindelse fra smartphone eller tablet til enheden. – Smartphonen er for tæt på enheden.

• Afstand til sensor-omskifteren mindst 1,5 m. – Appen er ikke kompatibel med smartphonen eller tabletten.

• Brug en anden smartphone eller tablet. – App-versionen ikke opdateret til nyeste version.

• Opdater Steinel Connect-appen i AppStore. Ingen forbindelse til appen. – Netværksnøgle ikke til stede på den anvendte smartphone eller tablet.

• Del netværksnøglen via app. DK– 46 –

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gæl-dende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaenhed og funktion. Garantien gælder 36måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af repa-ration eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende service-afdeling. Reparationsservice: Når garantiperioden er udlø-bet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværks-ted om mulighederne for reparation. PRODUCENT
