INSTRUKCJA OBSŁUGI IS 180 Digi STEINEL

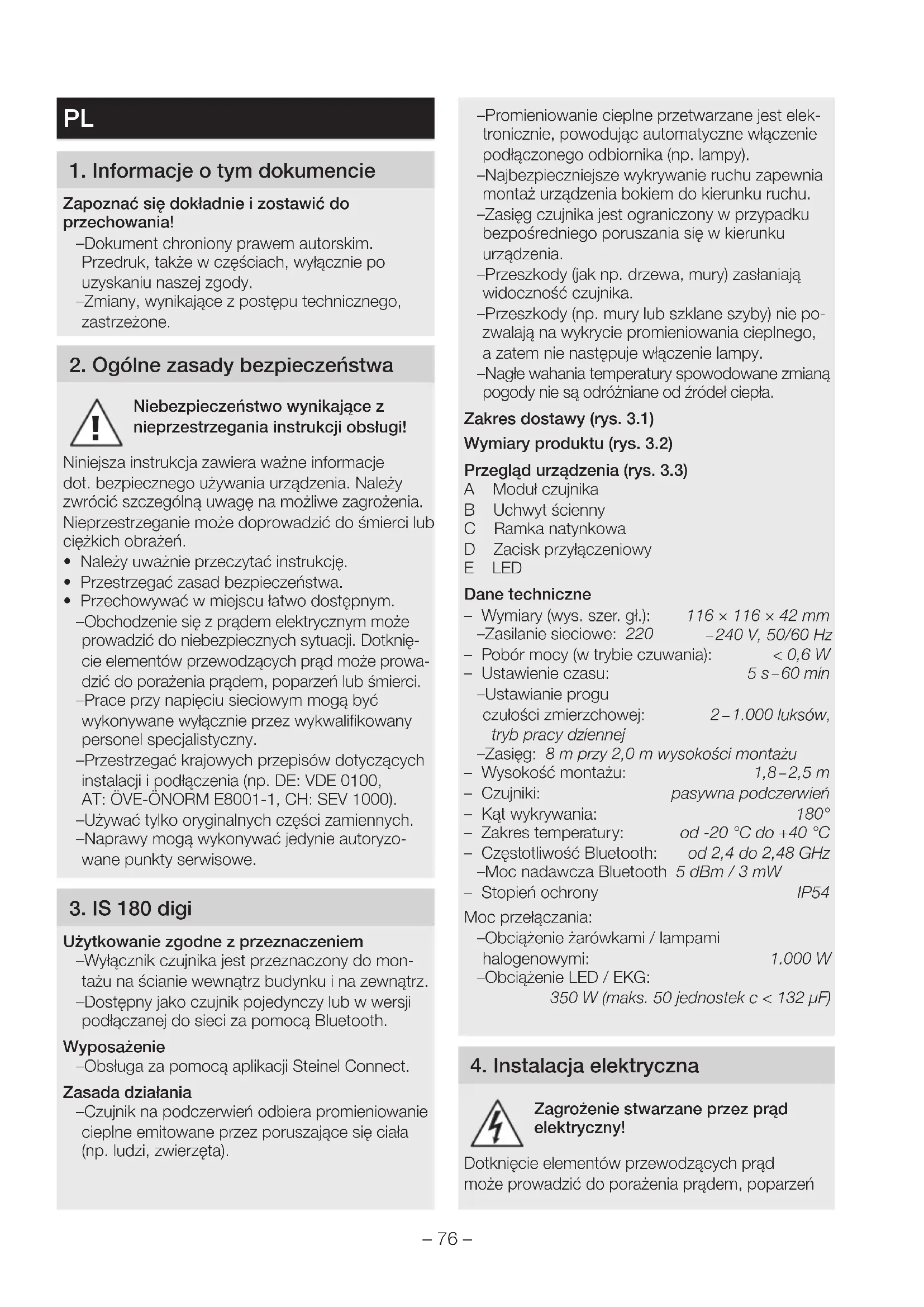

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, także wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrzeżone.

2. Ogólne zasady bezpieczeństwa

Niebezpieczeństwo wynikające z nieprzestrzegania instrukcji obsługi! Niniejsza instrukcja zawiera ważne informacje dot. bezpiecznego używania urządzenia. Należy zwrócić szczególną uwagę na możliwe zagrożenia. Nieprzestrzeganie może doprowadzić do śmierci lub ciężkich obrażeń.

• Należy uważnie przeczytać instrukcję.

• Przestrzegać zasad bezpieczeństwa.

• Przechowywać w miejscu łatwo dostępnym. – Obchodzenie się zprądem elektrycznym może prowadzić do niebezpiecznych sytuacji. Dotknię- cie elementów przewodzących prąd może prowa- dzić do porażenia prądem, poparzeń lub śmierci. – Prace przy napięciu sieciowym mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny. – Przestrzegać krajowych przepisów dotyczących instalacji ipodłączenia (np. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Używać tylko oryginalnych części zamiennych. – Naprawy mogą wykonywać jedynie autoryzo- wane punkty serwisowe.

Użytkowanie zgodne zprzeznaczeniem – Wyłącznik czujnika jest przeznaczony do mon- tażu na ścianie wewnątrz budynku i na zewnątrz. – Dostępny jako czujnik pojedynczy lub wwersji podłączanej do sieci za pomocą Bluetooth. Wyposażenie – Obsługa za pomocą aplikacji Steinel Connect. Zasada działania – Czujnik na podczerwień odbiera promieniowanie cieplne emitowane przez poruszające się ciała (np. ludzi, zwierzęta). – Promieniowanie cieplne przetwarzane jest elek- tronicznie, powodując automatyczne włączenie podłączonego odbiornika (np. lampy). – Najbezpieczniejsze wykrywanie ruchu zapewnia montaż urządzenia bokiem do kierunku ruchu. – Zasięg czujnika jest ograniczony w przypadku bezpośredniego poruszania się w kierunku urządzenia. – Przeszkody (jak np. drzewa, mury) zasłaniają widoczność czujnika. – Przeszkody (np. mury lub szklane szyby) nie po- zwalają na wykrycie promieniowania cieplnego, azatem nie następuje włączenie lampy. – Nagłe wahania temperatury spowodowane zmianą pogody nie są odróżniane od źródeł ciepła. Zakres dostawy (rys.3.1) Wymiary produktu (rys.3.2) Przegląd urządzenia (rys.3.3) A Moduł czujnika B Uchwyt ścienny C Ramka natynkowa D Zacisk przyłączeniowy E LED Dane techniczne – Wymiary (wys.szer.gł.): 116×116×42mm – Zasilanie sieciowe: 220 – 240V, 50/60Hz – Pobór mocy (w trybie czuwania): <0,6W – Ustawienie czasu: 5s – 60min – Ustawianie progu czułości zmierzchowej: 2 – 1.000luksów, tryb pracy dziennej – Zasięg: 8m przy 2,0m wysokości montażu – Wysokość montażu: 1,8 – 2,5m – Czujniki: pasywna podczerwień – Kąt wykrywania: 180° – Zakres temperatury: od -20°C do +40°C – Częstotliwość Bluetooth: od 2,4 do 2,48 GHz – Moc nadawcza Bluetooth 5dBm/3mW – Stopień ochrony IP54 Moc przełączania: – Obciążenie żarówkami/lampami halogenowymi: 1.000W – Obciążenie LED / EKG: 350 W (maks. 50 jednostek c < 132 µF)

4. Instalacja elektryczna

Zagrożenie stwarzane przez prąd elektryczny! Dotknięcie elementów przewodzących prąd może prowadzić do porażenia prądem, poparzeń– 77 – lub śmierci.

• Wyłączyć prąd iprzerwać dopływ napięcia.

• Sprawdzić brak napięcia za pomocą próbnika.

• Upewnić się, że doprowadzanie napięcia pozostaje przerwane. Niebezpieczeństwo uszkodzeń! Pomylenie przewodów przyłączeniowych może spowodować zwarcie.

• Zidentyfikować przewody przyłączeniowe.

• Połączyć na nowo przewody przyłączeniowe. Podłączenie przewodu zasilającego Przewód zasilający jest kablem 4-żyłowym: L = przewód fazowy (najczęściej czarny, brązowy lub szary) = załączona faza (najczęściej czarny, brązowy lub szary) N = przewód neutralny (najczęściej niebieski) PE = przewód ochronny (zielono-żółty) Wskazówka: Zatyczki uszczelniające przeznaczone są do sieci zasilającej o średnicy zewnętrznej 5 – 10 mm. Wskazówka: Przewód ochronny w przypadku tego produktu nie musi być podłączony. Schemat podłączenia (rys. 4.1)

Przygotowanie do montażu

• Sprawdzić wszystkie elementy pod kątem uszkodzenia. Wprzypadku uszkodzeń nie uruchamiać produktu.

• Wybrać odpowiednie miejsce montażu. – Z uwzględnieniem zasięgu. (rys. 5.1) – Z uwzględnieniem wykrywania ruchu. (rys. 5.2/5.3) – Zabezpieczenie przed drganiami. – Obszar wykrywania bez przeszkód. – Nie montować wobszarach zagrożonych wybuchem. – Nie montować na łatwopalnych powierzchniach. Czynności montażowe

• Sprawdzić, czy dopływ napięcia jest odłączony. (rys. 4.1)

• Odkręcić śrubę zabezpieczającą. (rys. 5.4)

• Odłączyć jednostkę czujnika od uchwytu naściennego. (rys. 5.5)

• Zaznaczyć układ nawierceń. (rys. 5.6)

• Wywiercić otwory (Ø 6) iwłożyć kołki. (rys. 5.7)

• Przykręcić uchwyt naścienny. – Wersja podtynkowa (rys. 5.8 – Wersja natynkowa z ramką natynkową (rys. 5.9)

• Podłączyć przewód sieciowy zgodnie z oznac- zeniem zacisków. Do N i można dodatkowo podłączyć zewnętrzne obciążenie. (rys. 5.10)

• Założyć jednostkę czujnika na uchwyt ścienny. (rys. 5.11)

• Dokręcić śrubę zabezpieczającą. (rys. 5.12)

• Włączyć zasilanie. (rys. 5.12)

• Skonfigurować ustawienia ➜ "6. Działanie"

Ustawienia fabryczne Ustawianie czasu załączenia: 5 sekund Ustawianie czułości zmierzchowej: (tryb pracy dziennej) Zasięg: 100% Aplikacja Steinel Connet Na potrzeby konfiguracji wyłącznika czujnika za pomocą smartfonu lub tabletu należy ściągnąć aplikację STEINEL Connect z AppStore. Niezbędny jest smartfon lub tablet z funkcją Bluetooth. Android iOS Funkcje, które można ustawiać za pomocą aplikacji Steinel Connect: – Ustawienie czasu: 5 s – 60 min – Ustawianie progu czułości zmierzchowej

– 1.000luksów, tryb pracy dziennej, wyuczanie Lux, wyuczanie godziny – Ustawianie zasięgu czujnika – Łączenie w sieć za pomocą Bluetooth Funkcja LED – Inicjalizacja: dioda LED miga na zielono. – Identyfikacja Bluetooth: dioda LED powoli miga na niebiesko – Tryb normalny: dioda LED pozostaje wył. Ustawianie czasu Żądany czas świecenia wysterowanego odbiornika można ustawić płynnie wzakresie od ok.5sekund do maks.60minut. Każdy ruch wykryty przed upływem tego czasu powoduje ponowne urucho- mienie zegara. PL– 78 – Wskazówka: Po każdym wyłączeniu odbiornika ponowne wykrywanie ruchów zostaje przerwane na czas ok.1sekundy. Dopiero po upływie tego czasu reflektor może włączać odbiornik po wykryciu ruchu. Ustawianie czułości zmierzchowej Żądany próg załączania wyłącznika czujnika można płynnie regulować w zakresie od ok. 2 do 1.000luksów. Ustawianie obszaru wykrywania Obszar wykrywania czujnika jest podzielony na trzy obszary (rys. 6.1): – Każdy z trzech obszarów można aktywować lub dezaktywować oddzielnie. – W przypadku każdego z trzech obszarów można oddzielnie ustawić zasięg czujnika. Wskazówka: Podczas ustawiania obszaru wykrywania czujnika zalecamy ustawienie najkrótszego czasu świecenia. Wskazówka: Podczas ustawiania obszaru wykrywania czujnika itestu działania przy świetle dziennym należy ustawić próg czułości zmierzchowej w trybie świe- cenia dziennego. Łączenie w sieć za pomocą Bluetooth (Bluetooth Mesh) Wyłącznik czujnika jest zgodny ze standardem Bluetooth Mesh. Można go łączyć w sieć z wszys- tkimi produktami odpowiadającymi standardowi Bluetooth Mesh. Wyłącznik czujnika jest konfigurowany za pomocą aplikacji Steinel Connect. Podczas pierwszego podłączenia wyłacznika czujnika do aplikacji Steinel Connect, odpowiednie klucze sieciowe są zapisywane na smartfonie lub tablecie. Klucze uniemożliwiają dostęp do czujnika osobom nieu- poważnionym. Aby uzyskać dostęp za pomocą innego smartfona lub tabletu, należy udostępnić klucz sieciowy.

7. Czyszczenie ikonserwacja

Zagrożenie stwarzane przez prąd elektryczny! Kontakt elementów przewodzących prąd z wodą może prowadzić do porażenia prądem, poparzeń lub śmierci.

• Urządzenie czyścić tylko jeśli jest suche. Niebezpieczeństwo uszkodzeń! Nieodpowiednie środki do czyszczenia mogą spowodować uszkodzenie urządzenia.

• Urządzenie czyścić za pomocą lekko zwilżonej szmatki bez detergentów.

8. Sposób usunięcia usterki

Urządzenie bez napięcia. – Bezpiecznik nie włączony lub uszkodzony.

• Włączyć bezpiecznik.

• Wymienić uszkodzony bezpiecznik. – Przerwany przewód.

• Włączyć wyłącznik sieciowy.

• Sprawdzić przewód próbnikiem napięcia. – Zwarcie w przewodzie zasilającym.

• Sprawdzić przyłącza. Urządzenie nie włącza się. – Nieprawidłowo ustawiona czułość zmierzchowa czujnika.

• Ustawić na nowo jasność zadziałania. – Wyłączony wyłącznik sieciowy.

• Włączyć wyłącznik sieciowy. – Bezpiecznik nie włączony lub uszkodzony.

• Włączyć bezpiecznik.

• Wymienić uszkodzony bezpiecznik. – Obszar wykrywania za mały lub niewłaściwy.

• Sprawdzić obszar wykrywania i wyregulować. Urządzenie nie włącza się. – Wobszarze wykrywania czujnika ciągle coś się porusza.

• Sprawdzić obszar wykrywania.

• W razie potrzeby ograniczyć lub zmienić obszar wykrywania. Urządzenie włącza się w niepożądanym momencie. – W obszarze wykrywania czujnika coś się porusza, np. zwierzęta, drzewa czy samochody.

• Sprawdzić obszar wykrywania.

• W razie potrzeby ograniczyć lub zmienić obszar wykrywania. – Urządzenie porusza się, np. na skutek porywistego wiatru lub opadów.

• Zamontować urządzenie na stabilnym podłożu. Brak inicjalizacji połączenia między smartfonem lub tabletem a urządzeniem. – Smartfon znajduje się zbyt blisko urządzenia.

• Odległość od wyłacznika czujnika to co najmniej 1,5m. – Aplikacja nie jest kompatybilna z smartfonem lub tabletem.

• Użyć innego smartfonu lub tabletu. – Wersja aplikacji nie jest najnowsza.

• Zaktualizować aplikację Steinel Connect w AppStore. Brak połączenia z aplikacją. – Brak klucza sieciowego w używanym smartfonie lub tablecie.

• Udostępnić klucz sieciowy za pomocą aplikacji.– 79 –

Urządzenia elektryczne, akcesoria i opakowania na-leży oddać do recyklingu przyjaznego środowisku.Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!Tylko dla krajów UE:Zgodnie z obowiązującymi dyrektywami europe-jskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa kra-jowego, nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

10. Deklaracja zgodności z normami

Niniejszym STEINEL GmbH deklaruje, że wyłącznik czujnika IS 180 digi spełnia wymogi dyrektywy 2014/53/UE. Pełen tekst deklaracji zgodności UE dostępny jest pod adresem interne-towym: www.steinel.de

11. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Die-selstraße 80-84, DE-33442 Herzebrock-Clarholz, NiemcyWszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami:Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proesional.Mogą Państwo dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.Okres gwarancyjny na nabyty przez Państwa pro-dukt STEINEL wynosi 3 lata (w przypadku produk-tów serii XLED home 5 lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu. Ponosimy koszty transportu, ale nie bierze-my odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.Ustawowe prawa przysługujące w razie występowania wad, nieodpłatnośćOpisane tu świadczenia obowiązują dodatkowo do ustawowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsu-menta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.Odstępstwa od gwarancjiGwarancją nie są objęte stanowczo żadne wymie-nialne żarówki. Poza tym gwarancja nie obejmuje: – w przypadku zużycia części produktu uwarun-kowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, – w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy bądź nieprzestrzegania wskazówek dotyczących użytkowania, – jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL, – jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi, – jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL, – w przypadku szkód lub strat powstałych pod-czas transportu.Obowiązywanie polskiego prawaObowiązuje polskie prawo z wyłączeniem Konwen-cji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).Dochodzenie roszczeńJeżeli chcą Państwo skorzystać z gwarancji, pro-simy o przesłanie produktu w stanie kompletnym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyjnego.
