NAUDOJIMO INSTRUKCIJA IS 180 Digi STEINEL

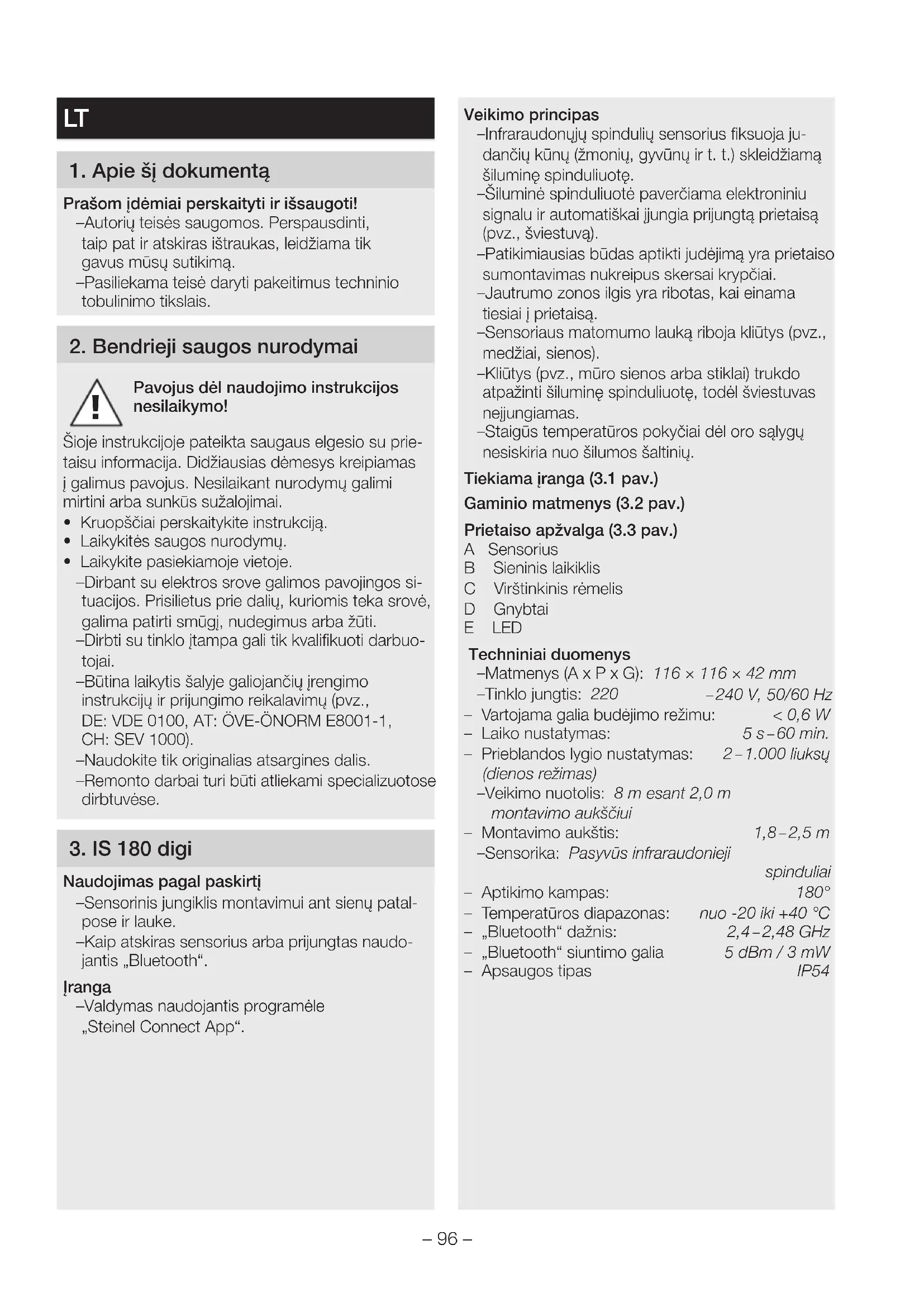

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Pavojus dėl naudojimo instrukcijos nesilaikymo! Šioje instrukcijoje pateikta saugaus elgesio su prie- taisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukciją.

• Laikykitės saugos nurodymų.

• Laikykite pasiekiamoje vietoje. – Dirbant su elektros srove galimos pavojingos si- tuacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti. – Dirbti su tinklo įtampa gali tik kvalifikuoti darbuo- tojai. – Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Naudokite tik originalias atsargines dalis. – Remonto darbai turi būti atliekami specializuotose dirbtuvėse.

Naudojimas pagal paskirtį – Sensorinis jungiklis montavimui ant sienų patal- pose ir lauke. – Kaip atskiras sensorius arba prijungtas naudo- jantis „Bluetooth“. Įranga – Valdymas naudojantis programėle „Steinel Connect App“. Veikimo principas – Infraraudonųjų spindulių sensorius fiksuoja ju- dančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šiluminę spinduliuotę. – Šiluminė spinduliuotė paverčiama elektroniniu signalu ir automatiškai įjungia prijungtą prietaisą (pvz., šviestuvą). – Patikimiausias būdas aptikti judėjimą yra prietaiso sumontavimas nukreipus skersai krypčiai. – Jautrumo zonos ilgis yra ribotas, kai einama tiesiai į prietaisą. – Sensoriaus matomumo lauką riboja kliūtys (pvz., medžiai, sienos). – Kliūtys (pvz., mūro sienos arba stiklai) trukdo atpažinti šiluminę spinduliuotę, todėl šviestuvas neįjungiamas. – Staigūs temperatūros pokyčiai dėl oro sąlygų nesiskiria nuo šilumos šaltinių. Tiekiama įranga (3.1 pav.) Gaminio matmenys (3.2 pav.) Prietaiso apžvalga (3.3 pav.) A Sensorius B Sieninis laikiklis C Virštinkinis rėmelis D Gnybtai E LED Techniniai duomenys – Matmenys (A x P x G): 116×116×42mm – Tinklo jungtis: 220 – 240V, 50/60Hz – Vartojama galia budėjimo režimu: <0,6W – Laiko nustatymas: 5 s – 60 min. – Prieblandos lygio nustatymas: 2 – 1.000 liuksų (dienos režimas) – Veikimo nuotolis: 8 m esant 2,0 m montavimo aukščiui – Montavimo aukštis: 1,8 – 2,5m – Sensorika: Pasyvūs infraraudonieji spinduliai – Aptikimo kampas: 180° – Temperatūros diapazonas: nuo -20 iki +40 °C – „Bluetooth“ dažnis: 2,4 – 2,48 GHz – „Bluetooth“ siuntimo galia 5dBm/3mW – Apsaugos tipas IP54– 97 – Kontaktas: – Kaitrinės / halogeninės lemputės apkrova: 1.000 W – LED / EKG apkrova: 350 W (ne daugiau kaip 50 vienetų c < 132 µF)

4. Elektros įrengimas

Elektros srovė kelia pavojų! Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srovę ir nutraukite elektros energijos tiekimą.

• Įtampos indikatoriumi patikrinkite, ar nėra įtampos.

• Įsitikinkite, kad elektros energijos tiekimas nutrauktas. Turtinių nuostolių pavojus! Jungiamųjų laidų sukeitimas gali sukelti trumpąjį jungimą.

• Identifikuokite jungiamuosius laidus.

• Iš naujo sujunkite jungiamuosius laidus. Tinklo įvado prijungimas Tinklo laidą sudaro 4 gyslų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) = įjungta fazė (dažniausiai juodas, rudas arba pilkas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) Pastaba Sandarinimo kaiščiai skirti tinklo laidui, kurio išorinis skersmuo yra 5 – 10 mm. Pastaba Prie šio gaminio nebūtina prijungti apsauginio laido. Prijungimo diagrama (4.1 pav.)

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.

• Pasirinkite montavimo vietą. – Atsižvelgiant į jautrumo zonos ilgį. (5.1 pav.) – Atsižvelgiant į judėjimo aptikimą. (5.2/5.3 pav.) – Be vibracijos. – Be kliūčių jautrumo zonoje. – Ne potencialiai sprogioje zonoje. – Ne ant lengvai užsidegančių paviršių. Montavimo eiga

• Patikrinkite, ar atjungtas įtampos tiekimas. (4.1 pav.)

• Atlaisvinkite varžtą. (5.4 pav.)

• Sensoriaus bloką nuimkite nuo sieninio laikiklio. (5.5 pav.)

• Pasižymėkite gręžtinių skylių vietas. (5.6 pav.)

• Išgręžkite skyles (Ø 6) ir įkiškite kaiščius. (5.7 pav.)

• Priveržkite sieninį laikiklį. – Potinkinis variantas (5.8 pav.) – Virštinkinis variantas su virštinkiniu rėmeliu (5.9 pav.)

• Tinklo laidą prijunkite kaip nurodyta ant gnybtų. Išorinę apkrovą taip pat galima prijungti prie . (5.10 pav.)

• Ant sieninio laikiklio uždėkite sensoriaus bloką. (5.11 pav.)

• Priveržkite apsauginį varžtą. (5.12 pav.)

• Įjunkite elektros energijos tiekimą. (5.12 pav.)

Gamyklos nustatymas Laiko nustatymas: 5 sekundės Prieblandos nustatymas: (dienos režimas) Jautrumo zonos ilgis: 100 % „Steinel Connect App“ Norint konfigūruoti sensorinį prožektorių naudojan- tis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti programėlę „STEINEL Connect App“. Reikalingas išmanusis telefonas arba planšetė su „Bluetooth“ funkcija. Android iOS LT– 98 – Funkcijos, nustatomos naudojantis programėle „Steinel Connect App“: – Laiko nustatymas 5 s – 60 min. – Prieblandos lygio nustatymas 2 – 1.000 liuksų, dienos režimas, „Lux-Teach“, laiko mokymas – Jautrumo zonos nustatymas – „Bluetooth“ tinklas Šviesos diodų funkcija – Iniciavimas: šviesos diodas mirksi žalia spalva. – „Bluetooth“ identifikavimas: šviesos diodas lėtai mirksi mėlyna spalva. – Įprastas režimas: šviesos diodas išjungtas. Švietimo trukmės nustatymas Pageidaujamą valdomo prijungto prietaiso švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 60 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Pastaba Kaskart prijungtam prietaisui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui prijungtas prietaisas esant judesiui gali vėl įjungti šviesą. Prieblandos lygio nustatymas Pageidaujamas sensorinio jungiklio suveikimo slenkstis nustatomas tolygiai nuo maždaug 2 iki 1.000 liuksų. Jautrumo zonos nustatymas Sensoriaus jautrumo zona skirstoma į tris sritis (6.1 pav.): – Kiekvieną iš trijų sričių galima įjungti arba išjungti atskirai. – Kiekvienai iš trijų sričių jautrumo zonos ilgį galima nustatyti atskirai. Pastaba: nustatant jautrumo zoną rekomenduojama pasirinkti trumpiausią švietimo trukmę. Pastaba: nustatant jautrumo zoną ir atliekant funkcijų pati- krinimą dienos šviesoje prieblandos lygis turi būti nustatytas ties dienos režimu. „Bluetooth“ tinklas („Bluetooth Mesh“) Sensorinis jungiklis atitinka „Bluetooth Mesh“ stan- dartą. Jis gali būti sujungtas su visais gaminiais, atitinkančiais „Bluetooth Mesh“ standartą. Sensorinis jungiklis sukonfigūruotas naudojantis programėle „Steinel Connect App“. Pirmą kartą sujungus sensorinį jungiklį su programėle „Steinel Connect App“, atitinkami tinklo raktai išsaugomi iš- maniajame telefone ar planšetėje. Raktas apsaugo nuo neteisėtos prieigos prie sensoriaus. Siekiant gauti prieigą per kitą išmanųjį telefoną ar planšetę, tinklo raktą reikia bendrinti.

7. Valymas ir priežiūra

Elektros srovė kelia pavojų! Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

• Prietaisą valykite tik sausos būklės. Turtinių nuostolių pavojus! Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

• Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

8. Trikčių šalinimas

Prietaise nėra įtampos. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Nutrūko laidas.

• Įjunkite tinklo jungiklį.

• Įtampos indikatoriumi patikrinkite liniją. – Tinklo įvade įvyko trumpasis jungimas.

• Patikrinkite jungtis. Prietaisas neįsijungia. – Neteisingai nustatytas prieblandos lygis.

• Iš naujo nustatykite reagavimo ryškumą. – Tinklo jungiklis išjungtas.

• Įjunkite tinklo jungiklį. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Jautrumo zona per maža arba nustatyta netin- kamai.

• Patikrinkite jautrumo zoną ir sureguliuokite. Prietaisas neišsijungia. – Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną. Prietaisas įsijungia nepageidaujamu laiku. – Judėjimas jautrumo zonoje, pvz., dėl gyvūnų, medžių arba automobilių.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną. – Prietaisas juda, pvz., dėl vėjo gūsių arba kritulių.

• Prietaisą sumontuokite ant tvirto pagrindo.– 99 – Nėra ryšio tarp išmaniojo telefono ar planšetės ir įrenginio. – Išmanusis telefonas per arti įrenginio.• Mažiausias atstumas iki sensorinio jungiklio – 1,5 m. – Programėlė nesuderinama su išmaniuoju telefonu ar planšete.• Naudokite kitą išmanųjį telefoną arba planšetę. – Tai ne naujausia programėlės versija.• Atnaujinkite programėlę „Steinel Connect App“ „AppStore“.Nėra ryšio su programėle. – Tinklo rakto išmaniajame telefone ar planšetėje nėra.• Pasidalinkite tinklo raktu naudodamiesi pro-gramėle.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!Tik ES šalimsRemiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdir-bami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

„STEINEL GmbH“ pareiškia, kad sensorinis jungiklis „IS 180 digi“ atitinka Direktyvos 2014/53/ES reika-lavimus. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

11. Gamintojo garantija

Šis „ STEINEL“ prietaisas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietai-sų patikra. „ STEINEL“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuo-jamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuoja-mas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuo-tas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.Remontas: Pasibaigus garantinio aptarnavimo lai-kotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teirauki-tės artimiausiame aptarnavimo centre. GAMINTOJO
