KULLANIM KILAVUZU IS 180 Digi STEINEL

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basıl- ması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike! Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.

• Güvenlik uyarılarına riayet edin.

• Erişilebilir şekilde saklayın. – Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir. – Şebeke gerilimindeki çalışmalar, uzman teknik personel tarafından yapılmalıdır. – Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Sadece orijinal yedek parçalar kullanın. – Onarımlar, uzman atölyeler tarafından yapılmalıdır.

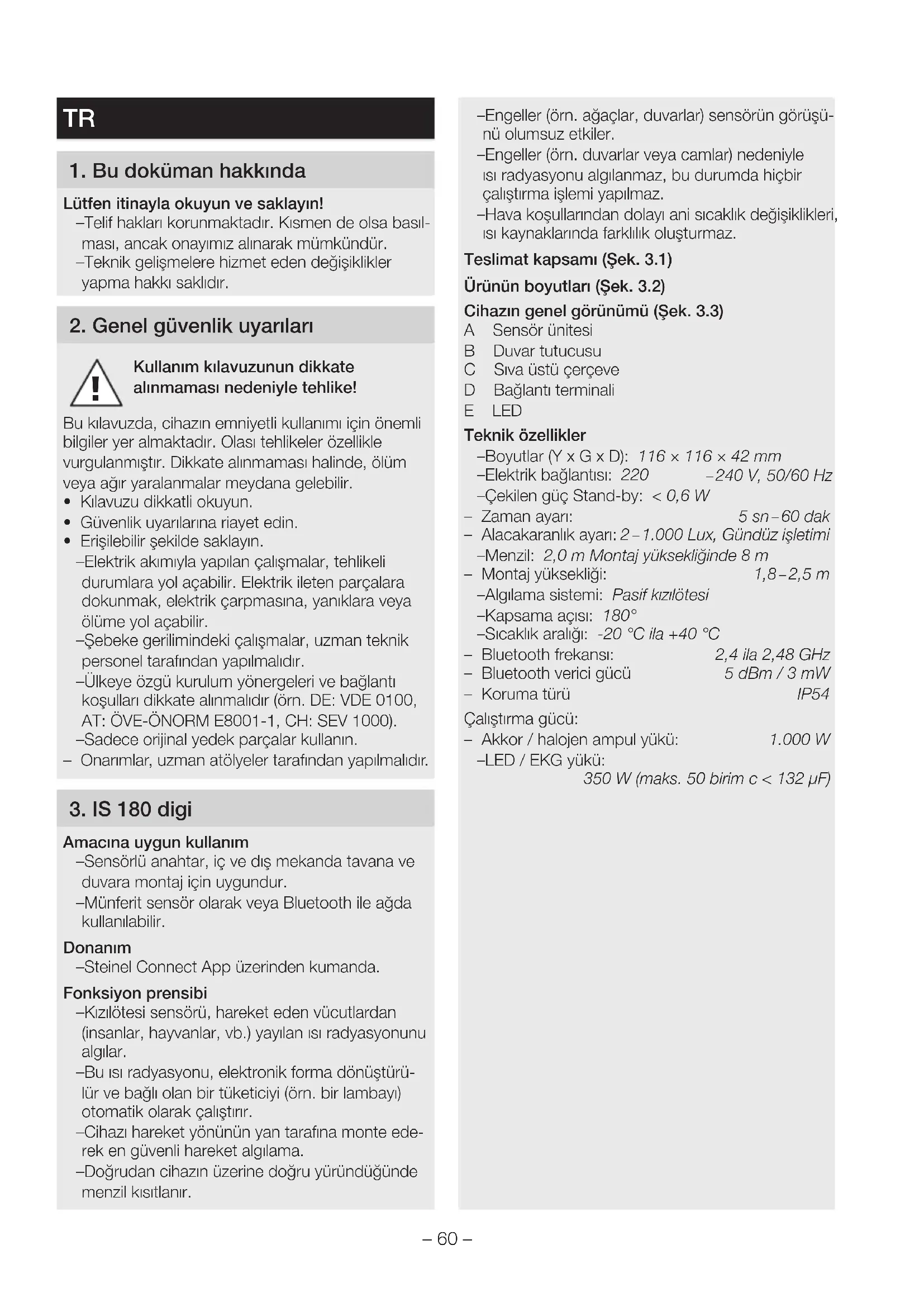

Amacına uygun kullanım – Sensörlü anahtar, iç ve dış mekanda tavana ve duvara montaj için uygundur. – Münferit sensör olarak veya Bluetooth ile ağda kullanılabilir. Donanım – Steinel Connect App üzerinden kumanda. Fonksiyon prensibi – Kızılötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar. – Bu ısı radyasyonu, elektronik forma dönüştürü- lür ve bağlı olan bir tüketiciyi (örn. bir lambayı) otomatik olarak çalıştırır. – Cihazı hareket yönünün yan tarafına monte ede- rek en güvenli hareket algılama. – Doğrudan cihazın üzerine doğru yüründüğünde menzil kısıtlanır. – Engeller (örn. ağaçlar, duvarlar) sensörün görüşü- nü olumsuz etkiler. – Engeller (örn. duvarlar veya camlar) nedeniyle ısı radyasyonu algılanmaz, bu durumda hiçbir çalıştırma işlemi yapılmaz. – Hava koşullarından dolayı ani sıcaklık değişiklikleri, ısı kaynaklarında farklılık oluşturmaz. Teslimat kapsamı (Şek. 3.1) Ürünün boyutları (Şek. 3.2) Cihazın genel görünümü (Şek. 3.3) A Sensör ünitesi B Duvar tutucusu C Sıva üstü çerçeve D Bağlantı terminali E LED Teknik özellikler – Boyutlar (YxGxD): 116×116×42mm – Elektrik bağlantısı: 220 – 240V, 50/60Hz – Çekilen güç Stand-by: <0,6W – Zaman ayarı: 5sn – 60dak – Alacakaranlık ayarı: 2 – 1.000Lux, Gündüz işletimi – Menzil: 2,0 m Montaj yüksekliğinde 8m – Montaj yüksekliği: 1,8 – 2,5m – Algılama sistemi: Pasif kızılötesi – Kapsama açısı: 180° – Sıcaklık aralığı: -20°C ila +40°C – Bluetooth frekansı: 2,4 ila 2,48GHz – Bluetooth verici gücü 5dBm/3mW – Koruma türü IP54 Çalıştırma gücü: – Akkor/halojen ampul yükü: 1.000W – LED / EKG yükü: 350 W (maks. 50 birim c < 132 µF)– 61 –

4. Elektrik kurulumu

Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara dokunmak, elektrik çarpma- sına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve gerilim beslemesini kesin.

• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.

• Gerilim beslemesinin kesik kalacağından emin olun. Maddi hasar tehlikesi! Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.

• Bağlantı tesisatlarını yeniden bağlayın. Elektrik kablosu bağlantısı Elektrik kablosu, 4 iletkenli bir kablodur: L = Faz (genellikle siyah, kahverengi veya gri) = Bağlı olan faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil/sarı) Not: Sızdırmazlık tapaları, dış çapı 5 – 10 mm olan bir elektrik kablosu için öngörülmüştür. Not: Bu üründe, koruyucu iletken bağlı olmak zorunda değildir. Bağlantı diyagramı (Şek. 4.1)

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletime almayın.

• Uygun montaj yerini seçin. – Erişim menzilini göz önüne alarak. (Şek.5.1) – Hareketlerin algılanmasını göz önüne alarak. (Şek.5.2/5.3) – Titreşimsiz. – Kapsama alanında engeller yok. – Patlama tehlikesi olmayan bölgelerde. – Kolay tutuşmayan yüzeylerin üzerinde. Montaj adımları

• Elektrik beslemesinin kapatıldığını kontrol edin. (Şek. 4.1)

• Emniyet vidasını çözün. (Şek. 5.4)

• Sensör ünitesini duvar tutucusundan ayırın. (Şek. 5.5)

• Delik yerlerini işaretleyin. (Şek. 5.6)

• Delikleri delin (ø 6) ve dübelleri yerleştirin. (Şek. 5.7)

• Duvar tutucusunu vidalayın. – Sıva altı seçeneği (Şek. 5.8) – Sıva üstü seçeneği, sıva üstü çerçeve ile (Şek. 5.9)

• Elektrik beslemesini terminal etiketine göre bağlayın. N ve hattına bir harici tüketici daha bağlanabilir. (Şek. 5.10)

• Sensör ünitesini duvar tutucusuna yerleştirin. (Şek. 5.11)

• Emniyet vidasını sıkın. (Şek. 5.12)

• Elektrik beslemesini açın. (Şek. 5.12)

• Ayarları yapın ➜ "6. Fonksiyon"

Fabrika ayarları Zaman ayarı: 5saniye Alacakaranlık ayarı: (Gündüz işletimi) Menzil: %100 Steinel Connect App Sensörlü anahtarın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya tablet gereklidir. Android iOS Steinel Connect App kullanılarak ayarlanabilen işlevler: – Zaman ayarı 5sn – 60dak – Alacakaranlık ayarı 2 – 1.000Lux, Gündüz işletimi, Lux-Öğret, Zaman-Öğret – Erişim menzili ayarı – Bluetooth ağ sistemi LED fonksiyonu – Başlatma: LED yeşil yanıp söner. – Bluetooth tanımlama: LED yavaşça mavi yanıp söner. – Normal işletim: LED kapalıdır. TR– 62 – Zaman ayarı Kumanda edilen tüketicinin istenen aydınlatma süresi, yak. 5sn ile 60dak arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar. Not: Tüketicinin her durduruluşunu takiben yak. 1saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte tüketici, hareket halinde ışığı tekrar açar. Alacakaranlık ayarı Sensörlü anahtarın istenen tepkime eşiği, yak. 2 ile 1.000Lux arasında kademesiz olarak ayarlanabilir. Algılama alanı ayarı Sensörün algılama alanı üç bölgeye ayrılmıştır (Şek. 6.1): – Üç bölgenin her biri ayrı ayrı etkinleştirilebilir veya devre dışı bırakılabilir. – Erişim menzili, üç bölgenin her biri için müstakil olarak ayarlanabilir. Not: Algılama alanının ayarı sırasında, en kısa sürenin ayarlanması önerilmektedir. Not: Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için alacakaranlık ayarı, Gün ışığı işletimi konumunda durmalıdır. Bluetooth ağ sistemi (Bluetooth Mesh) Sensörlü anahtar, Bluetooth Mesh standardına uygundur. Bluetooth Mesh standardına uygun tüm ürünlerle ağa bağlanabilir. Sensörlü anahtar, Steinel Connect App kullanılarak yapılandırılır. Sensörlü anahtar ile Steinel Connect App arasında kurulan ilk bağlantıda, ilgili ağ anahtarları akıllı telefona veya tab- lete kaydedilir. Anahtar vasıtasıyla, sensöre yetkisiz erişim engellenir. Ağ anahtarı, başka bir akıllı telefon veya tablet üzerinden erişim için paylaşılmalıdır.

7. Temizlik ve koruyucu bakım

Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara suyun teması, elektrik çarp- masına, yanıklara veya ölüme yol açabilir.

• Cihazı yalnızca kuru haldeyken temizleyin. Maddi hasar tehlikesi! Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

• Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

Cihazda elektrik yok. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Kablo kopuk.

• Elektrik anahtarını çalıştırın.

• Kabloyu avometre ile gözden geçirin. – Elektrik kablosunda kısa devre.

• Bağlantıları gözden geçirin. Cihaz devreye girmiyor. – Alacakaranlık ayarı yanlış seçilmiş.

• Devreye girme parlaklığını yeniden ayarlayın. – Elektrik anahtarı kapalı.

• Elektrik anahtarını çalıştırın. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Kapsama alanı çok küçük veya doğru değil.

• Kapsama alanını kontrol edin ve ayarlayın. Cihaz kapanmıyor. – Kapsama alanında sürekli hareket var.

• Kapsama alanını kontrol edin.

• Gerektiğinde, kapsama alanını sınırlayın veya değiştirin. Cihaz istem dışı çalışıyor. – Kapsama alanında sürekli hareket var, örn. hay- vanlar, ağaçlar veya otomobiller nedeniyle.

• Kapsama alanını kontrol edin.

• Gerektiğinde, kapsama alanını sınırlayın veya değiştirin. – Cihaz hareket ediyor, örn. fırtınalar veya güçlü yağış nedeniyle.

• Cihazı, sağlam zemin üzerinde monte edin. Akıllı telefondan veya tabletten cihaza bağlantı kurulamıyor. – Akıllı telefon cihaza çok yakın.

• Sensörlü anahtara mesafe en az 1,5 m olmalı. – App, akıllı telefon veya tablet ile uyumlu değil.

• Başka bir akıllı telefon veya tablet kullanın. – App sürümü güncel değil.

• AppStore'dan Steinel Connect App'i güncelleyin. App bağlantısı yok. – Ağ anahtarı, kullanılan akıllı telefon veya tablette mevcut değil.

• Ağ anahtarını App aracılığıyla paylaşın.– 63 –
