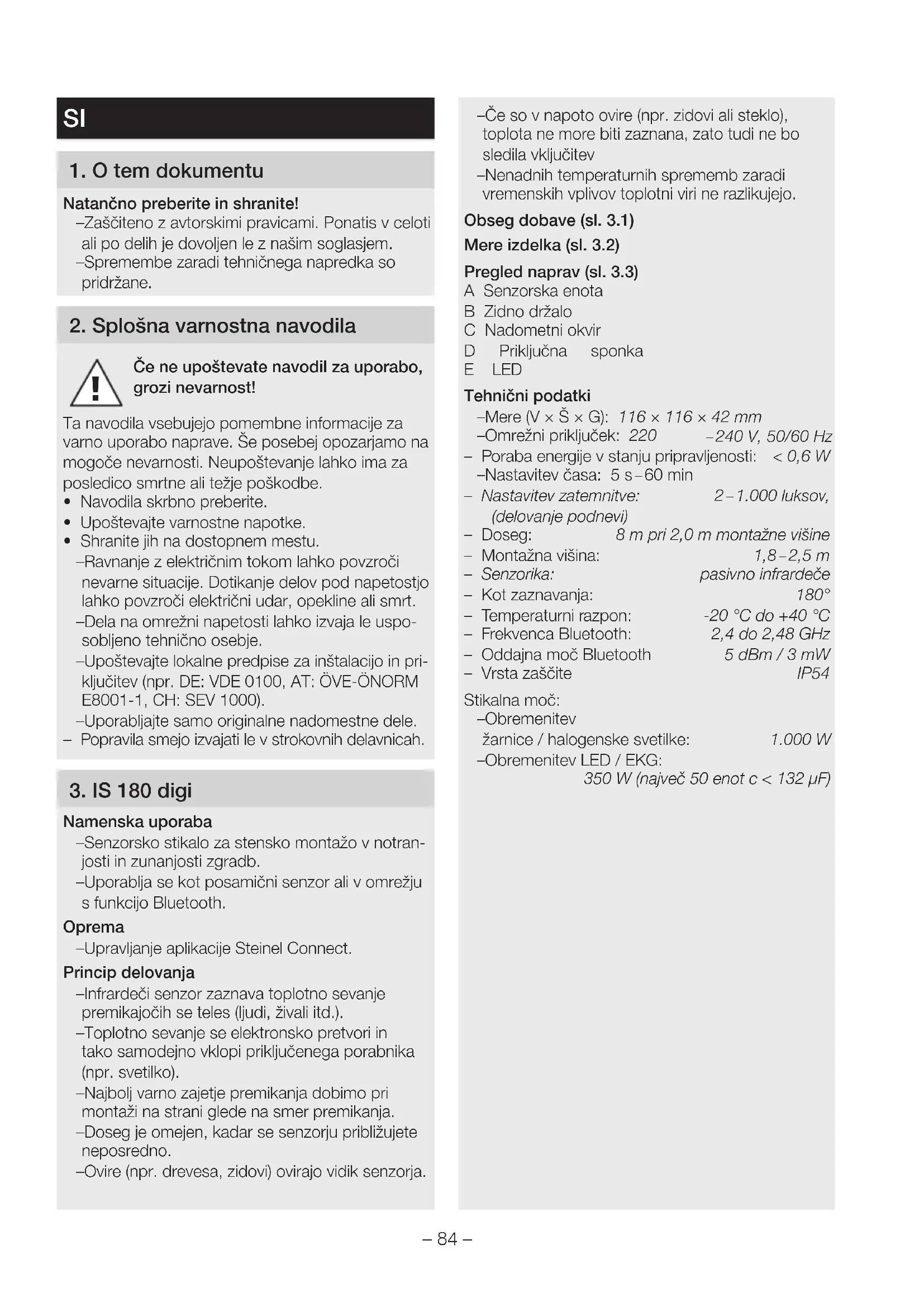

NAVODILA ZA UPORABO IS 180 Digi STEINEL

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane.

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost! Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrtne ali težje poškodbe.

• Navodila skrbno preberite.

• Upoštevajte varnostne napotke.

• Shranite jih na dostopnem mestu. – Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt. – Dela na omrežni napetosti lahko izvaja le uspo- sobljeno tehnično osebje. – Upoštevajte lokalne predpise za inštalacijo in pri- ključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Uporabljajte samo originalne nadomestne dele. – Popravila smejo izvajati le v strokovnih delavnicah.

Namenska uporaba – Senzorsko stikalo za stensko montažo v notran- josti in zunanjosti zgradb. – Uporablja se kot posamični senzor ali v omrežju s funkcijo Bluetooth. Oprema – Upravljanje aplikacije Steinel Connect. Princip delovanja – Infrardeči senzor zaznava toplotno sevanje premikajočih se teles (ljudi, živali itd.). – Toplotno sevanje se elektronsko pretvori in tako samodejno vklopi priključenega porabnika (npr. svetilko). – Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja. – Doseg je omejen, kadar se senzorju približujete neposredno. – Ovire (npr. drevesa, zidovi) ovirajo vidik senzorja. – Če so v napoto ovire (npr. zidovi ali steklo), toplota ne more biti zaznana, zato tudi ne bo sledila vključitev – Nenadnih temperaturnih sprememb zaradi vremenskih vplivov toplotni viri ne razlikujejo. Obseg dobave (sl.3.1) Mere izdelka (sl. 3.2) Pregled naprav (sl.3.3) A Senzorska enota B Zidno držalo C Nadometni okvir D Priključna sponka E LED Tehnični podatki – Mere (V׊×G): 116×116×42mm – Omrežni priključek: 220 – 240V, 50/60Hz – Poraba energije v stanju pripravljenosti: <0,6W – Nastavitev časa: 5 s – 60 min – Nastavitev zatemnitve: 2 – 1.000 luksov, (delovanje podnevi) – Doseg: 8m pri 2,0 m montažne višine – Montažna višina: 1,8 – 2,5m – Senzorika: pasivno infrardeče – Kot zaznavanja: 180° – Temperaturni razpon: -20°C do +40°C – Frekvenca Bluetooth: 2,4 do 2,48GHz – Oddajna moč Bluetooth 5dBm/3mW – Vrsta zaščite IP54 Stikalna moč: – Obremenitev žarnice/halogenske svetilke: 1.000W – Obremenitev LED / EKG: 350 W (največ 50 enot c < 132 µF)– 85 –

4. Električna inštalacija

Nevarnost zaradi električnega toka! Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Poskrbite, da ostane dovajanje napetosti prekin- jeno. Nevarnost gmotne škode! Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.

• Priključne napeljave na novo zvežite. Priklop dovoda omrežja Električna napeljava je sestavljena iz 4-žilnega kabla: L = fazni vodnik (običajno črn, rjav ali siv) = fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen) Napotek: Tesnilni čepi so predvideni le za omrežni dovod z zunanjim premerom 5 – 10 mm. Napotek: Zaščitnega vodnika pri tem izdelku ni treba priključiti. Priključna shema (sl. 4.1)

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.

• Izberite primerno mesto montaže. – Upoštevajte doseg. (sl.5.1) – Upoštevajte doseg zaznavanja gibanja. (Sl.5.2/5.3) – Stabilna montaža. – V območju zaznavanja ni ovir. – Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije. – Ne montirajte na lahko vnetljive površine. Navodila za montažo

• Senzorsko enoto ločite od stenskega držala. (sl. 5.5)

• Električno napeljavo priključite v skladu z napisi na sponkah. Na N in se lahko dodatno priključi zunanji uporabnik. (sl. 5.10)

Tovarniške nastavitve Nastavitev časa: 5 sekund Nastavitev zatemnitve: (delovanje podnevi) Doseg: 100% Aplikacija Steinel Connect Za konfiguracijo senzorskega stikala s pametnim telefonom ali tablico je treba iz AppStore sneti apli- kacijo STEINEL Connect. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik. Android iOS Funkcije, nastavljive v aplikaciji Steinel Connect: – Nastavitev časa 5s – 60min – Nastavitev zatemnitve 2 – 1.000 luksov, (de- lovanje podnevi), poučitev svetlosti, poučitev urnega časa – Nastavitev dosega – Povezava v Bluetooth omrežje Delovanje LED – Inicializacija: LED utripa zeleno. – Identifikacija Bluetooth : LED počasi utripa modro. – Normalno delovanje: LED izostane SI– 86 – Nastavitev časa Želeni čas svetenja krmiljenega porabnika lahko brezstopenjsko nastavite od pribl. 5sekund do najv. 60minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek. Napotek: Po vsakem postopku izklopa potrošnika je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele po izteku tega časa lahko porabnik ob premi- kanju prižge svetilko. Nastavitev zatemnitve Želen prag izkrmiljenja senzorskega stikala se lahko brezstopenjsko nastavi na pribl. 2 do 1.000 luksov. Nastavitev območja zaznavanja Območje zaznavanja senzorja je razdeljeno na tri področja (sl. 6.1): – Vsako od treh področij je mogoče posamično vklopiti ali izklopiti. – Za vsakega od treh področij je mogoče posamično nastaviti doseg. Napotek: Pri nastavljanju območja zajemanja je priporočeno izbrati najkrajši čas. Napotek: Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavitev zatemnitve nastavljena na delovanje pri dnevni svetlobi. Povezava v Bluetooth omrežje (Bluetooth Mesh) Senzorsko stikalo ustreza standardu Bluetooth Mesh. Povezati ga je mogoče z vsemi izdelki, ki so v skladu s standardom Bluetooth Mesh Standard. Konfiguracija senzorskega stikala poteka prek aplikacije-Steinel Connect. Ob prvi povezavi sen- zorskega stikala in aplikacije Steinel Connect App se na pametnem telefonu ali tablici shranijo ustrezni omrežji ključi. Ključ prepreči nedovoljeno dostopan- je do senzorja. Za dostop prek drugega pametnega telefona ali tablice je treba dodeliti omrežni ključ.

Nevarnost zaradi električnega toka! Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Napravo čistite le, ko je suha. Nevarnost gmotne škode! Napačno čistilo lahko poškoduje napravo.

• Preverite priključke. Naprava se ne vklopi. – Nastavitev zatemnitve je napačno izbrana.

• Zamenjajte okvarjeno varovalko. – Območje zaznavanja je premajhno ali ni pravilno.

• Preverite in nastavite območje zaznavanja. Naprava se ne izklopi. – Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.

• Po potrebi omejite ali spremenite območje zaznavanja. Naprava se nezaželeno vklopi. – Stalno premikanje na območju zaznavanja, npr. zaradi živali, dreves ali avtomobilov.

• Preverite območje zaznavanja.

• Po potrebi omejite ali spremenite območje zaznavanja. – Naprava se giba npr. zaradi sunkov vetra ali močnih padavin.

• Posodobite aplikacijo Steinel Connect v AppStore. Ni povezave z aplikacijo. – Na uporabljenem pametnem telefonu ali tablici ni omrežnega ključa.

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.Električnih aparatov ne odstranjujte s hišnimi odpadki!Samo za države članice EU:V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim preno-som v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

10. Izjava o skladnosti

Družba STEINEL GmbH izjavlja, da senzorsko stikalo IS 180 digi ustreza Direktivi 2014/53/EU. Celotno besedilo EU-izjave o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de
