Vrsta izdelka	Večnamenski detektor prisotnosti KNX
Blagovna znamka	Steinel
Model	True Presence Multisensor KNX
Kategorija	Detektor gibanja
Mere (vgradna montaža)	123 x 123 x 33 mm
Mere (površinska montaža)	142 x 142 x 44 mm
Napajanje	KNX vodilo 21 - 30 V DC
Poraba toka	40 mA (True Presence) / 15 mA (AIR)
Detekcijski kot	360°
Doseg detekcije prisotnosti	Ø 15 m
Doseg detekcije gibanja	Ø 15 m
Doseg True Presence	Ø 9 m (maks. višina namestitve 4 m)
Višina namestitve	2 - 12 m
Izmerjene vrednosti	Svetlost, temperatura (0-40°C), relativna vlažnost (0-100%), zračni tlak (300-1200 hPa), CO2 (400-10000 ppm), HOS (0-60000 ppb)
Izhodi	4 × svetloba (vklop/izklop, zatemnitev, scenarij), HVAC, prisotnost, CO2, itd.
Časovni zamik	30 sekund do 18:12:15 ur (hh:mm:ss)
Nastavitev praga svetlosti	0 - 2500 lx
Stopnja zaščite	IP20
Delovno temperaturno območje	0 °C do +40 °C
Frekvenca True Presence	7,2 GHz (UWB, ≤ -41 dBm/MHz)
Frekvenca Bluetooth	2,4 - 2,48 GHz (5 dBm / 3 mW)
Nastavitve	Preko programske opreme ETS (od različice 4.0) in aplikacije Smart Remote (Bluetooth)
Montaža	Vgradna ali površinska (adapter je na voljo kot opcija)
Vzdrževanje	Čiščenje z vlažno krpo, brez čistila
Garancija proizvajalca	5 let (detektorji) od datuma nakupa
Vključeni dodatki	Površinski adapter (EAN: 4007841 063870) kot opcija
Namestitev	Izvede strokovnjak, pred posekom izključite električno napajanje

Pogosto zastavljena vprašanja - True Presence Multisensor KNX STEINEL

Kakšna je vloga tehnologije True Presence?

Tehnologija True Presence zaznava prisotnost oseb v prostoru s sprejemanjem mikrogibov, povezanih z vitalnimi funkcijami (dihanje, srčni utrip) preko senzorja pri 7,2 GHz. Omogoča razlikovanje med prisotno osebo in odsotnostjo, tudi brez vidnega gibanja.

Kako priključiti detektor na KNX vodilo?

Detektor se priključi na KNX vodilo preko vtičnega konektorja (glej shemo povezave sl. 4.1). Napajati ga je treba z napetostjo vodila 21-30 V DC. Fizični naslov in aplikacijski program se posredujeta preko programske opreme ETS (od različice 4.0). Za potrditev pritisnite programski gumb A.

Kako prilagoditi območje zaznavanja?

Območje zaznavanja se natančno nastavi v programski opremi ETS z navedbo višine namestitve (2 do 12 m) in prilagoditvijo dosega (do 15 m za prisotnost/gibanje, 9 m za True Presence). Občutljivost se nastavi od 1 (nizka) do 9 (visoka).

Kaj pomeni vsaka barva LED?

• Bela: inicializacija
• Ugasnjena: normalno delovanje
• Modra: Bluetooth povezava aktivirana
• Rdeča: napaka
• Zelena: programski način
• Oranžna: aplikacija brez parametrov ali napačno nastavljena

Kako vzdrževati detektor?

Izdelek ne zahteva posebnega vzdrževanja. V primeru umazanije ga očistite z vlažno krpo brez uporabe čistil ali abrazivnih sredstev.

Koliko časa traja garancija proizvajalca?

Garancija proizvajalca STEINEL za detektorje traja 5 let od datuma nakupa. Zajema napake v materialu ali izdelavi. Za uveljavljanje garancije pošljite celoten izdelek skupaj z originalnim dokazilom o nakupu.

Ali detektor meri CO2?

Da, večnamenski detektor True Presence KNX vključuje CO2 senzor s samokalibracijo. Za pravilno delovanje potrebuje neprekinjeno napajanje. Merilno območje je od 400 do 10.000 ppm. Meritve so lahko manj natančne prvih 7 dni po vklopu.

Kakšna je razlika med modeloma True Presence KNX in AIR KNX?

Model True Presence KNX zaznava prisotnost oseb s tehnologijo True Presence (7,2 GHz) in ima 4 svetlobne izhode, medtem ko AIR KNX ne zaznava prisotnosti, ampak samo okoljske veličine (temperatura, vlaga, CO2, HOS, tlak). True Presence porabi 40 mA, AIR 15 mA.

Kako rešiti težavo, če se luč ne prižge?

Možni vzroki: ni napajalne napetosti, prenizek prag svetlosti, ali ni zaznavanja gibanja. Preverite napetost, povečajte prag svetlosti, zagotovite neoviran pogled detektorja in pravilno območje zaznavanja. Oglejte si tabelo napak v navodilih.

Ali lahko detektor uporabljam z aplikacijo Smart Remote?

Da, aplikacija Smart Remote STEINEL (na voljo v App Store) omogoča prikaz detekcijskih spremenljivk in aktivacijo programskega načina preko Bluetooth. Potreben je pametni telefon ali tablični računalnik s podporo za Bluetooth.

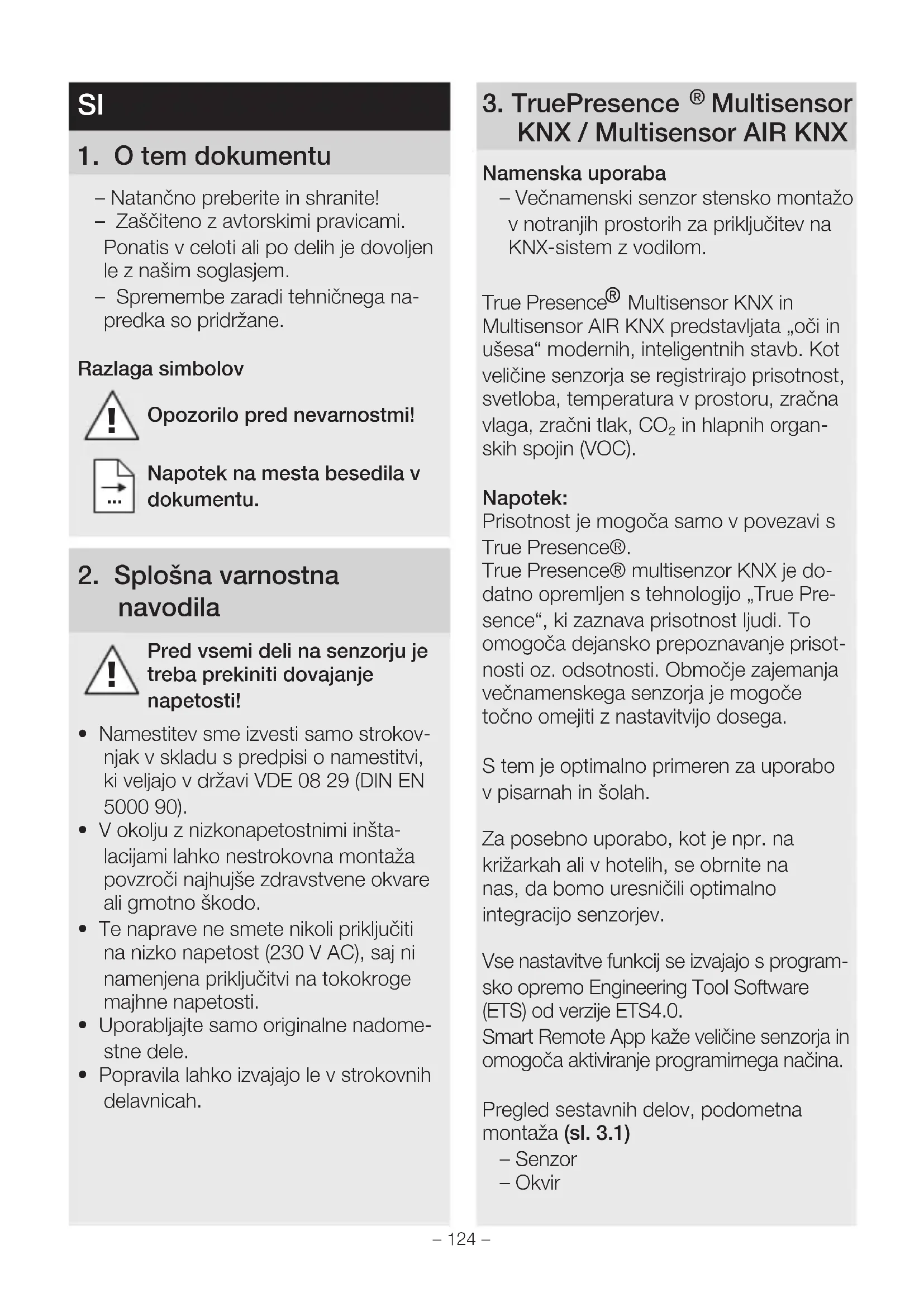

NAVODILA ZA UPORABO True Presence Multisensor KNX STEINEL

SI....124 Upoštevajte besedilo!

HR..130 Pridržavajte se uputa!

2. Splošna varnostna navodila

Pred vsemi deli na senzorju je treba prekiniti dovajanje napetosti!

• Namestitev sme izvesti samo strokovnjak v skladu s predpis i namestitvi, ki veljajo v državi VDE 08 29 (DIN EN 5000 90).
  V okolju z nizkonapetostnimi instalacijami lahko nestrokovna montaza povzroci najhujse zdravstvene okvare ali gmotno skodo.
• Te naprave ne smete nikoli priključiti na nizko napetost (230 V AC), saj ni namenjena priključitvi na tokokroge majhne napetosti.
• Uporabljajte samo originalne nadome-stne dele.
• Popravila lahko izvajajo le v strokovnih delavnicah.

3. TruePresence® Multisensor KNX / Multisensor AIR KNX

Namenska uporaba

• Večnamenski senzor stensko montažov notranjih prostorih za priključitev na KNX-sistem z vodilom.

True Presence® Multisensor KNX in Multisensor AIR KNX predstavljata „oči in ušesa“ modernih, inteligentnih stavb. Kot velicina senzorja se registrirajo prisotnost, svetloba, temperatura v prostoru, zračna vlaga, zračni tlak, CO_2 in hlapnih organiskih spojin (VOC).

Napoteck:

Prisotnost je mogoča samo v povezavi s True Presence®.

True Presence® multisensor KNX je dodatno opremljen s tehnologijo „True Presence“, ki zaznava prisotnost ljudi. To omogoca dejansko prepoznavanje prisotnosti oz. odsotnosti. Območje zajemanja večnamenskega senzorja je mogoče točno omejiti z nastavitvijo dosega.

S tem je optimalnoprimeren za uporabo vpisarnah in šolah.

Za posebno uporabo, kot je npr. na križarkah ali v hotelih, se obrite na nas, da bombo urensnicili optimalno integracao senzorjev.

Vse nastavitve funkcj se izvajao s programsko opremo Engineering Tool Software (ETS) od verzije ETS4.0.

Smart Remote App kaže velicina senzorja in omogoca aktiviranje programirnega načina.

Pregled sestavnih delov, podometna montaža (sl. 3.1)

• Senzor
• Okvir

Pregled sestavnih delov, nadometna montaža (sl. 3.2)

• Senzor
• Okvir
• Nadometni adapter

Mere izdelka, podometna montaža (sl. 3.3)

Mere izdelka, nadometna montaža (sl. 3.4)

Območje zaznavanja (sl. 3.5)

Napotec:

Senzor CO2, ki se uporablja v multisen-zorju, ima funkcijo samodejnga umerjanja. Da ta pravilno deluje in senzor CO2 pravilno meri, mora biti multisenzor stalno priključen na elektricno omrežje.

Poleg tega lahko prvih sedem dni po vklopu elektricnega napajanja tastopijo večja odstopanja izmerjenih vrednosti.

Senzor mora biti vsaj eno uro na dan izpostavljen svežemu zraku.

4. Namestitev

• Preverite vse sestavne dele glede poskodb.
• Poškodovanega izdelka ne uporabljaje.
• Izberiteprimeren kraj montaze in upostevejte doseg zaznavanja gibanja in zaznavanje prosotnosti.
• Izklopite oskrbo s tokom. (sl. 4.1)

Montažni koraki podometna napeljava

• Trdno privijačite okvir za vgradno pušo (sl. 5.1)
• Prikljucite vticno povezavo (sl. 5.2)
• Senzor nataknite na okvir (sl. 5.3)
• Senzor se magnetno prijema okvirja.

Montažni koraki nadometna napeljava

• Izvirtajte luktne in privijačite nadometni adapter (sl. 5.4)
• Pri montaži prosto ležecim kablom odlomit e montažno zaplato (sl. 5.4)
• Okvir trdno privijačite na nadeomstni adapter (sl. 5.5)
• Prikljucite vticno povezavo (sl. 5.6)
• Senzor namestite na okvir (sl. 5.7)
  Senzor se magnetno prijema okvirja.

Opozorilo:

Za nastavitev dosega je prek ETS treba vnesti montažno visino.

Opozorilo:

Nadometna montaža vpliva na registirane velicine senzorja. Zato so v programski opremi implementirani korekcijski faktorji, ki so z vklopom vrste montaže „Nadomet" v ETS aktivni.

6. Delovanje in nastavitve

Tovarniske nastavitve

• Glejte: Opis aplikacije KNX

Zagon

Pri prvem zagonu javljalnik prisotnosti naredi sliko prostora. V ta namese v prostoru od 2 do 2,5 minute ne sme nic premikati.

Napotec:

Če se doseg ali montažna visina spremenita, se izdela tudi slika prostora.

Občutljivost večnamenskega senzorja True Presence® se lahko nastavi prek ETS od 1 (= nizko) do 9 (= visoko).

Uporabo (aktiviranje) teh funkcjj dolocite prek parametrskega okna „Splošne nastavitve" s programsko opremo ETS.

Napotec:

Opis applikacije najdete na knx.steinel.de

1. Dodelitev fizičega naslova in izdelava aplikacijskega programa v ETS.
2. Naložite fizični naslov in aplikacijski program v večnamenski senzor. Po pozivu pritisnite tipko za programiranje A (sl. 4.1).

Aplikacija Smart Remote

Za branje in vklop programirnega načina večnamenskega senzorja True Presence®s Smartphone ali tablico si je treba aplikacijo STEINEL Smart Remote App sneti s spleta iz AppStore. Potreben je za Bluetooth primeren pametni Telefon ali tablčni računalnik.

Android

iOS

Delovanje LED

Inicializacija:LED sveti belo

Normalno delovanje: LED izostane

Povezava Bluetooth je aktivna: LED sveti modro

Napaka: LED sveti rdeče

Programmiranje: LED sveti zeleno

Aplikacija ni nastavljena ali je napačna: LED sveti oranzno

7. Dodatna oprema

Nadometni adapter

(EAN: 4007841 063870)

8. Vzdrževanje in nega

Izdelka ni treba vzdrlzevati.

Če je večnamenski senzor umazan, ga lahko očistite z vlažno krpo (brez Čistil).

9. Odstranjevanje

Elektricne aparate, opremo in embala- zo oddajte v okolju prijazno ponovno predelavo.

Elektricnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države šlanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektricne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

10. Skladnost

STEINEL GmbH potrjuje, da je tip radijske opreme True Presence® Multisensor KNX / Multisensor AIR KNX skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetm naslovu: www.steinel.de

11. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemcija Kot kupcu so vam v skladu s 437. clenom in nadalnjimi cleni Civilnega zakonika (BGB, Burgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjsanje kupnine, odskodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelkaSTEINEL-Professional-Sensorik. Jamcimo, da izdelek nima materialnih in tovarniskih napak ali napak v sestavi. Jamcimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje:

Ce ze lite izdelek reklamirati, posljite cel izdelek s placano postnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: Nexum d.o.o. Obrtniška ulica 11, 1370 Logatec. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja.

Za transporte stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva. Informacije o uveljavljanju garancijskega primera najdete na naši spljetni strani [e-mail] / www.nexus.si Če imate garancijski primer ali vprašanje glede izdelka, nas lahkoPoklicete na telefonsko stevilko servisa [phone].

12. Tehnični podatki
Mere (Š × V × G v mm)	Podometna (UP): 123 × 123 × 33 Nadomet (AP): 142 × 142 × 44
Poraba toka True Presence	® Multisensor KNX: 40 mA Multisensor AIR KNX: 15 mA
Napajalna napetost Napetost vodila KNX 21 – 30 V
Višina montaže 2 – 12 m
Območje zaznavanja 360°
Doseg Ø 9 m True Presence	® (do montažne višine največ 4 m) Ø 15 m prisotnost Ø 15 m gibanje (nastavljivo točno na centimeter)
Vrednosti senzorja True Presence	® (samo True Presence® Multisensor KNX) Merjenje svetlobe Temperatura: 0 – 40 °C Zračni tlak: 300 – 1.200 hPa Relativna zračna vlaga: 0 – 100% VOC: 0 – 60.000 ppb CO2: 400 – 10.000 ppm
Izhodi senzorja True Presence Multisensor KNX	4× svetlobni izhod (vklop / izklop, stopnja zatemnitve, sce- na) stopnja zatemitve z lučjo učinka 2× reguliranje stalne luči z osnovno osvetlitvijo HLK, prisotnost, CO2, VOC, temperatura, relativna zračna vlaga, rosišće, logićni vchod, antiprisotnost, zračni tlak, udobje
Nastavitev Časa	30 sekund do 18:12:15 ur (hh:mm:ss), IQ-način
Izhodi senzorja Presence Multisensor AIR KNX	HLK, VOC, temperature, relativna zračna vlaga, rosišće, logićni vchod, antiprisotnost, zračni tlak, CO2
Nastavitev zatemnitve	0 – 2.500 luksov
Temperturno območje	0 °C do +40 °C
Vrsta zašcite	IP 20
Frekvenca True Presence®	7,2 GHz (reagira na mikro premikanje vitalnih funkcjij)
Oddajna moč UWB	≤ -41 dBm / MHz
Frekvenca Bluetooth	2,4 – 2,48 GHz
Oddajna moč Bluetooth	5 dBm / 3 mW

13. Motnje delovanja

Motnja Vzrok Pomoč

Luč se ne vklopi	■ Ni priključne napetosti	■ Preverite priključno napetost
	■ Vklopi prag svetlosti je nestavljen prenizko	■ Počasi povišujte vklopi prag svetlosti dokler se luč ne vklopi
	■ Ni zaznave premikanja	■ Zagotovite prosto vidljivost do senzorja
		■ Preverite območje zaznavanja
Luč se ne izklopi	■ Vklopi prag svetlosti previsok	■ Vklopi prag svetlosti nastavite nižje
Senzor kljub prisotnosti izklaplja	■ Nastavljen napačen scenarij	■ Izberite scenarij s True Presence®
	■ Doseg premajhno nestavljen	■ Spremenite doseg
	■ Vklopi prag svetlosti prenizek	■ Spremenite vklopi prag svetlosti
Senzor se prepozno izklaplja	■ Predolg Čas naknadnega teka	■ Skrajšajte Čas naknadnega teka
Senzor se kljub temi ob prisotnosti ne vklopi	■ Vklopi prag svetlosti prenizko izbran	■ Povišajte vklopi prag svetlosti
	■ Polavtomatika aktivna	■ Aktivirajte avtomatiko ali vklopite svetilo s tipko
Senzor kljub odsotnosti vklaplja	■ Premikanje v sosednjih prostorih in etažah	■ Spremenite doseg
		■ Izberite scenarij z manjšo občutljivostjo
Prikazana napačna temperatura	■ Razlěne plasti vlage	■ Vnesite korekcijsko vrednost v ETS
