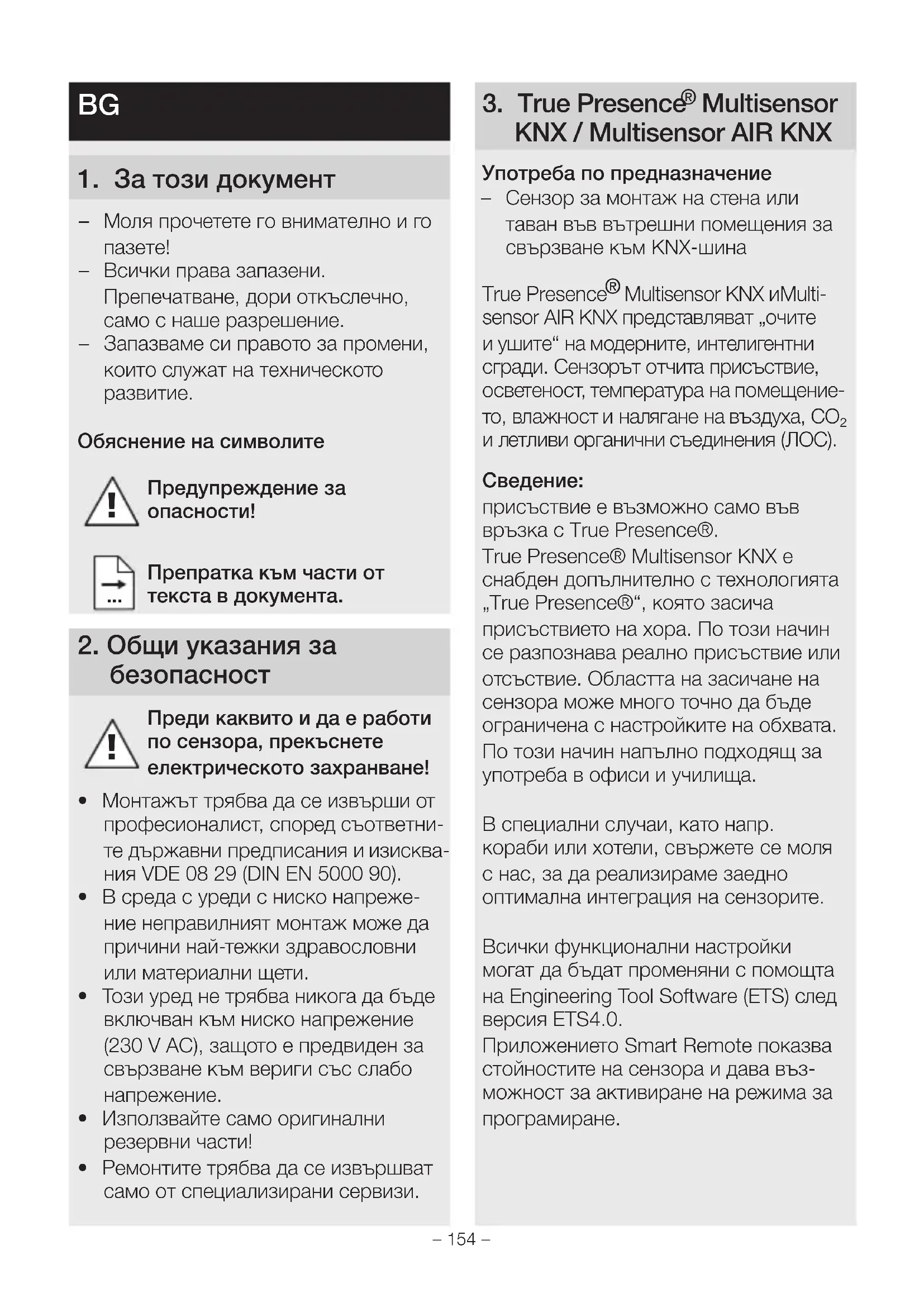

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ True Presence Multisensor KNX STEINEL

– Моля прочетете го внимателно и го

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото

Обяснение на символите

Препратка към части от текста в документа.

Преди каквито и да е работи по сензора, прекъснете електрическото захранване!

• Монтажът трябва да се извърши от професионалист, според съответни- те държавни предписания и изисква- ния VDE 08 29 (DIN EN 5000 90).

• В среда с уреди с ниско напреже- ние неправилният монтаж може да причини най-тежки здравословни или материални щети.

• Този уред не трябва никога да бъде включван към ниско напрежение (230 V AC), защото е предвиден за свързване към вериги със слабо напрежение.

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

Multisensor KNX/Multisensor AIR KNX Употреба по предназначение – Сензор за монтаж на стена или таван във вътрешни помещения за свързване към KNX-шина True Presence

Multisensor KNX и Multi- sensor AIR KNX представляват „очите и ушите“ на модерните, интелигентни сгради. Сензорът отчита присъствие, осветеност, температура на помещение- то, влажност и налягане на въздуха, CO₂ и летливи органични съединения (ЛОС).

присъствие е възможно само във връзка с True Presence®. True Presence® Multisensor KNX е снабден допълнително с технологията „True Presence®“, която засича присъствието на хора. По този начин се разпознава реално присъствие или отсъствие. Областта на засичане на сензора може много точно да бъде ограничена с настройките на обхвата. По този начин напълно подходящ за употреба в офиси и училища. В специални случаи, като напр. кораби или хотели, свържете се моля с нас, за да реализираме заедно оптимална интеграция на сензорите. Всички функционални настройки могат да бъдат променяни с помощта на Engineering Tool Software (ETS) след версия ETS4.0. Приложението Smart Remote показва стойностите на сензора и дава въз- можност за активиране на режима за програмиране.– 154 – – 155 –

• Да се избере подходящо място за монтаж, съобразявайки се с дължината на обхвата и засичането на присъствие.

• Да се изключи електрозахранването (рис. 4.1) Монтажни стъпки кабел под

– Рамката да се завинти за монтаж- ната кутия (рис.5.1) – Свръзката да се постави (рис. 5.2) – Сензорът да се постави на рамката (рис.5.3)

• Сензорът се държи за рамката с

Монтажни стъпки кабели над

– Да се пробият дупки и да се завинти адаптера (рис.5.4) – При монтаж с открити кабели да се отчупи монтажния отвор (рис.5.4) – Рамката да се завинти за адаптера (рис.5.5) – Свръзката да се постави (рис. 5.6) – Сензорът да се постави на рамката (рис.5.7)

• Сензорът се държи за рамката с

за настройка на обхвата е необходимо въвеждането на височина на монтаж през ETS.

монтажът с открити кабели влияе на засечените сензорни параметри. Затова в софтуера са вградени кори- гиращи фактори, които се активират с избор на вид монтаж „открит“ в ETS. Преглед на уреда монтаж под мазилка (рис. 3.1)

Използваният в мултисензора CO2- сензор разполага с автоматична калибрираща функция. За да може тя да работи правилно и CO2-сензорът да измерва точно, мултисензорът трябва постоянно да е включен към напрежение. През първите седем дни след включване към мрежовото напрежение може да се стигне до по-големи отклонения в измерените стойности. Освен това сензорът трябва ежедневно поне за един час да бъде изложен на свеж въздух.

Диаграма за свързване (рис. 4.1)

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация. BG– 156 –

6. Функция и настройки

Заводски настройки – Виж KNX упътване Пускане в експлоатация При първоначалното пускане в екс- плоатация сензорът създава картина на помещението. При това в помеще- нието не трябва да има движение за 2 до 2,5 минути.

при промяна на дължината на обхват или на височината на монтаж се съз- дава нова картина на помещението. Чувствителността на True Presence

Multisensor може да бъде настроена в ETS от 1 (= ниска) до 9 (= висока). Кои функции да се използват (активи- рат), се настройва с помощта на ETS, през прозореца с параметри „Общи настройки“.

Описание на приложението ще наме- рите на адрес knx.steinel.de

1. Определя се физически адрес и се

създава програма за приложение в ETS.

2. Физическият адрес и приложната

програма се зареждат в сензора. Натиснете бутона за програмиране A (рис. 4.1), когато се появи съоб- щение за това. Smart Remote App За прочитане на сензора и активи- ране на режима за програмиране със смартфон или таблет трябва да свалите приложението STEINEL Smart Remote от Вашия магазин за приложе- ния. Необходим е смартфон или таблет с Bluetooth. Android iOS LED-функция Инициализиране: LED свети бяло Нормален режим: LED не свети Ативна Bluetooth-връзка: LED свети

Грешка: LED свети червено Режим програмиране: LED свети

Приложението не е параметризирано или е грешно: LED свети оранжево

Адаптер върху мазилка (EAN: 4007841 063870)– 156 – – 157 –

Продуктът не се нуждае от поддръжка. При замърсяване, сензорът може да бъде почистен с влажна кърпа (без почистващ препарат).

Електроуреди, принадлежности и опа- ковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и реци- клирани, с цел опазване на околната

С настоящото STEINEL GmbH декларира, че този тип радиосъоръжение True Presence® Multisensor KNX/ Multisensor AIR KNX е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: www.steinel.de

производителя Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни нед остатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности. Гаранционен иск: Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД , Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност. BG– 158 – Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон +359(2)70045454.

Multisensor KNX: 40mA Multisensor AIR KNX: 15mA Захранващо напрежение Напрежение на KNX-шината, 21 − 30V Височина на монтаж 2 − 12м Диапазон на обхват 360° Обхват Ø9м True Presence

(до макс. 4м височина на монтаж) Ø15м присъствие Ø15м движение (настройка с точност до сантиметър) Стойности на сензора True Presence

Multisensor KNX) Измерване на светлината Температура: 0 − 40°C Налягане на въздуха: 300 − 1.200hPa Относителна влажност на въздуха: 0 − 100% ЛОС: 0 − 60.000ppb CO₂: 400 − 10.000ppm Изходи True Presence

Multisensor KNX 4× светлинен изход (ВКЛ/ИЗКЛ, димиране, сцена) димиране с ефектна светлина 2× настройка на постоянна светлина с основно осветление ОВК, присъствие, CO₂, ЛОС, температура, относителна влажност, точка на кондензация, изход за логика, анти присъствие, налягане на въздуха, уют Настройка на времето 30 секунди до 18:12:15 часа (hh:mm:ss), IQ-режим

Multisensor AIR KNX ОВК, ЛОС, температура, относителна влажност, точка на кондензация, изход за логика, налягане на въздуха, уют, CO₂ Настройка на светло- чувствителността 0 − 2.500 лукса Температурен диапазон 0°C до +40°C Вид защита IP20 Честота True Presence

7,2GHz (реагира на микродвижения в жизнените функции) Излъчваща мощност UWB ≤ -41dBm/MHz Честота Bluetooth 2,4 − 2,48GHz Излъчваща мощност Bluetooth 5dBm/3mW

12. Технически данни

■ Няма напрежение ■ Прагът на осветеност е избран твърде нисък ■ Няма засечено

■ Да се провери напрежението ■ Прагът на осветеност да се увеличи бавно докато светлината включи ■ Да се осигури свободна видимост към сензора ■ Да се провери обхвата Светлината не се

■ Прагът на осветеност е твърде висок ■ Прагът на осветеност да се свали Сензорът изключва, въпреки присъствието ■ Избран е грешен

■ Обхватът е настроен

■ Прагът на осветеност е твърде нисък ■ Да се избере сценарий с True Presence

■ Обхватът да се промени ■ Прагът на осветеност да се промени Сензорът се изключва твърде късно ■ Времето преди изключване е твърде

■ Времето преди изключване да се

Въпреки тъмнина, сензорът не включва при присъствие ■ Прагът на осветеност е избран твърде нисък ■ Полуавтомат активен ■ Прагът на осветеност да се увеличи ■ Активиране на автомата или включване на светлината от бутона Сензорът включва, въпреки отсъствието

■ Движение в съседни помещения и етажи ■ Обхватът да се промени ■ Да се избере сценарий с по-ниска чувствителност Показва грешна температура ■ Различни въздушни

■ Коригираща стойност да се въведе в ETS– 161 –– 160 –
