True Presence Multisensor KNX - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur multiple de présence KNX
Marque	Steinel
Modèle	True Presence Multisensor KNX
Catégorie	Détecteur de mouvements
Dimensions (montage encastré)	123 x 123 x 33 mm
Dimensions (montage en saillie)	142 x 142 x 44 mm
Alimentation	Bus KNX 21 - 30 V DC
Consommation de courant	40 mA (True Presence) / 15 mA (AIR)
Angle de détection	360°
Portée de détection présence	Ø 15 m
Portée de détection mouvement	Ø 15 m
Portée True Presence	Ø 9 m (hauteur d'installation max. 4 m)
Hauteur d'installation	2 - 12 m
Valeurs mesurées	Luminosité, température (0-40°C), humidité relative (0-100%), pression atmosphérique (300-1200 hPa), CO2 (400-10000 ppm), COV (0-60000 ppb)
Sorties	4 × lumière (marche/arrêt, variation, scénario), CVC, présence, CO2, etc.
Temporisation	30 secondes à 18:12:15 heures (hh:mm:ss)
Réglage seuil de luminosité	0 - 2500 lx
Indice de protection	IP20
Plage de température de fonctionnement	0 °C à +40 °C
Fréquence True Presence	7,2 GHz (UWB, ≤ -41 dBm/MHz)
Fréquence Bluetooth	2,4 - 2,48 GHz (5 dBm / 3 mW)
Réglages	Via logiciel ETS (à partir de version 4.0) et application Smart Remote (Bluetooth)
Montage	Encastré ou en saillie (adaptateur en option)
Entretien	Nettoyage avec un chiffon humide, sans détergent
Garantie fabricant	5 ans (détecteurs) à compter de la date d'achat
Accessoires inclus	Adaptateur en saillie (EAN: 4007841 063870) en option
Installation	Par un professionnel, couper l'alimentation électrique avant intervention

FOIRE AUX QUESTIONS - True Presence Multisensor KNX STEINEL

Quel est le rôle de la technologie True Presence ?

La technologie True Presence détecte la présence humaine dans une pièce en captant les micromouvements liés aux fonctions vitales (respiration, battements cardiaques) via un capteur à 7,2 GHz. Elle permet de distinguer une personne présente d'une absence, même sans mouvement visible.

Comment raccorder le détecteur au bus KNX ?

Le détecteur se connecte au bus KNX via un connecteur enfichable (voir schéma de raccordement fig. 4.1). Il doit être alimenté en tension bus 21-30 V DC. L'adresse physique et le programme d'application sont transmis via le logiciel ETS (à partir de la version 4.0). Appuyer sur le bouton de programmation A pour valider.

Comment ajuster la zone de détection ?

La zone de détection se règle avec précision dans le logiciel ETS en indiquant la hauteur d'installation (2 à 12 m) et en ajustant la portée (jusqu'à 15 m pour présence/mouvement, 9 m pour True Presence). La sensibilité se paramètre de 1 (faible) à 9 (élevé).

Que signifie chaque couleur de la LED ?

• Blanc : initialisation
• Éteinte : fonctionnement normal
• Bleu : connexion Bluetooth activée
• Rouge : erreur
• Vert : mode programmation
• Orange : application sans paramètre ou mal paramétrée

Comment entretenir le détecteur ?

Le produit ne nécessite aucun entretien spécifique. En cas de salissure, nettoyer avec un chiffon humide sans utiliser de détergent ni produit abrasif.

Quelle est la durée de la garantie fabricant ?

La garantie fabricant STEINEL est de 5 ans pour les détecteurs, à compter de la date d'achat. Elle couvre les défauts de matériel ou de fabrication. Pour bénéficier de la garantie, envoyer le produit complet avec la preuve d'achat originale.

Le détecteur mesure-t-il le CO2 ?

Oui, le détecteur multiple True Presence KNX intègre un capteur de CO2 avec auto-étalonnage. Il nécessite une alimentation permanente pour un bon fonctionnement. La plage de mesure est de 400 à 10 000 ppm. Les mesures peuvent être moins précises les 7 premiers jours suivant la mise sous tension.

Quelle est la différence entre les modèles True Presence KNX et AIR KNX ?

Le modèle True Presence KNX détecte la présence humaine grâce à la technologie True Presence (7,2 GHz) et dispose de 4 sorties lumière, tandis que le AIR KNX ne détecte pas la présence, uniquement les grandeurs ambiantes (température, humidité, CO2, COV, pression). Le True Presence consomme 40 mA, l'AIR 15 mA.

Comment résoudre le problème si la lumière ne s'allume pas ?

Les causes possibles sont : absence de tension d'alimentation, seuil de luminosité trop bas, ou absence de détection de mouvement. Vérifier la tension, augmenter le seuil de luminosité, s'assurer que le détecteur a une vue libre et que la zone de détection est correcte. Consulter le tableau des dysfonctionnements dans la notice.

Peut-on utiliser le détecteur avec l'application Smart Remote ?

Oui, l'application Smart Remote STEINEL (disponible sur App Store) permet d'afficher les variables de détection et d'activer le mode de programmation via Bluetooth. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

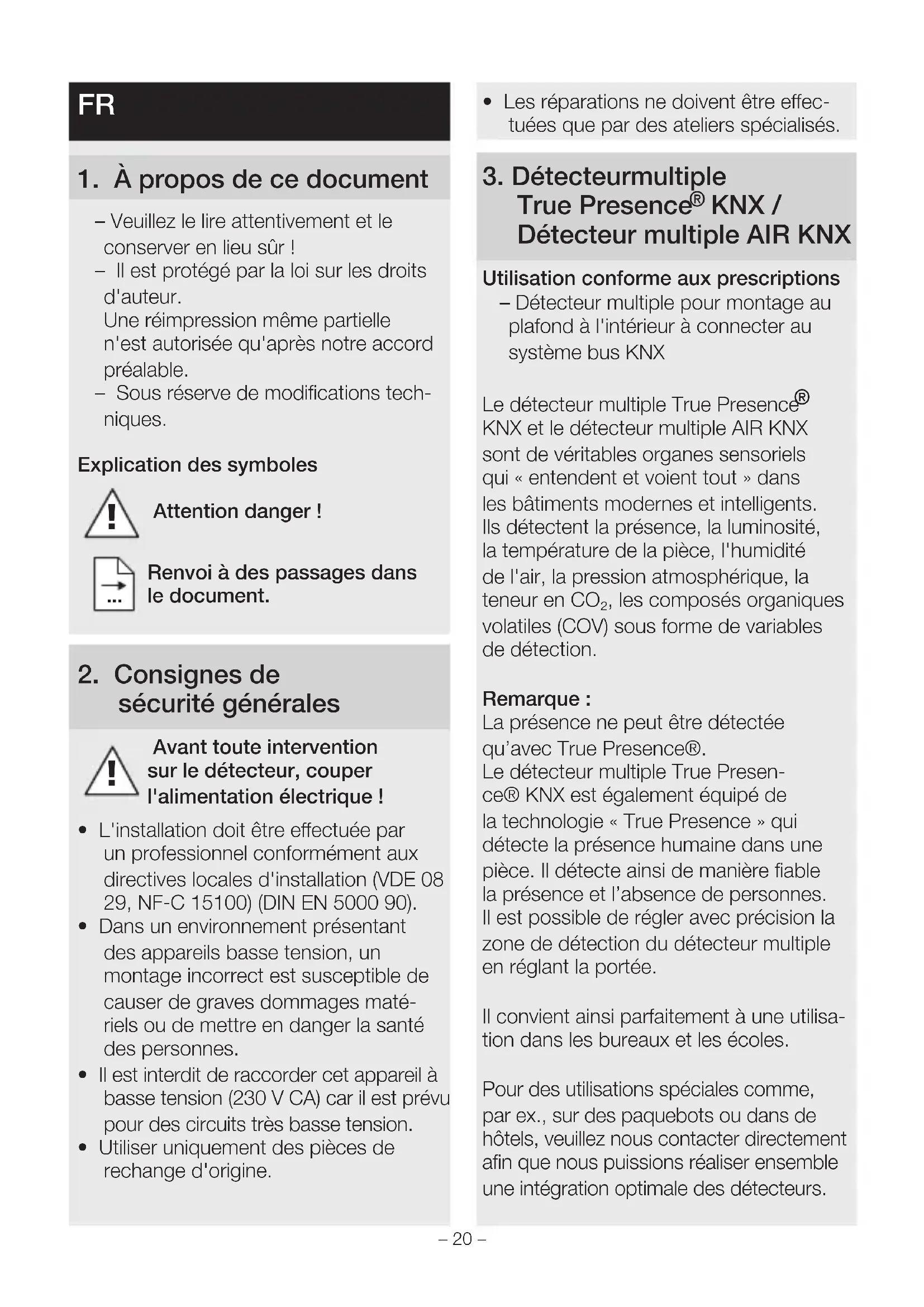

MODE D'EMPLOI True Presence Multisensor KNX STEINEL

FR....20 Suivre les instructions ci-après!

NL....27 Tekstpassage in acht nemen!

• Veuillez le litre attentivement et le conserver en lieu sur!
• Il est protégé par la loi sur les droits d'auteur.

Une réimpression même partielles n'est autorisée qu'après notre accord préalable.

• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur le détecteur, couper l'alimentation électrique!

• L'installation doit être effectuee par un professionnel conformement aux directives locales d'installation (VDE 08 29, NF-C 15100) (DIN EN 5000 90).
• Dans un environnement représentant des apparêilsasse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.

• Il est interdit de raccorder cet apparéil à basse tension (230 V CA) car il est prévu pour des circuits très basse tension.
  Utiliser uniquement des pieces de rechange d'origine.

• Les réparations ne doivent être effectues que par des ateliers spécialisés.

3. Detecteurmultiple True PresenceKNX / Decteur multiple AIR KNX

Utilisation conforme aux prescriptions

• DéTECTeur multiple pour montage au plafond à l'intérieur à connecter au système bus KNX

Le détecteur multiple True Presence KNX et le détecteur multiple AIR KNX sont de veritables organes sensoriels qui « entendent et voient tout » dans les batiments modernes et intelligents. Ils détectent la présence, la luminosité, la température de la pierce, l'humidité de l'air, la pression atmosphérique, la teneur en CO_2 , les composés organiques volatiles (COV) sous forme de variables de détction.

Remarque :

La présence ne peut etre détectee qu'vec True Presence®.

Le détecteur multiple True Presence® KNX est également équipé de la technologie « True Presence » qui détecte la présence humaine dans une piece. Il détecte ainsi de manière fiable la présence et l'absence de personnes. Il est possible de régler avec précision la zone de détction du détecteur multiple en réglient la portée.

Il convient ainsi parfaitement à une utilisation dans les bureaux et les écoles.

Pour des utilisations spéciales comme, par ex., sur des paquebots ou dans de hôtels, veuillez nous contacter directement afin que nous puissions réalisier ensemble une intégration optimale des détecteurs.

Tous les réglages de fonctionnement peuvent être également effectuels par le biais du logiciel Engineering Tool Software (ETS) à partir de la version ETS4.0.

L'application Smart Remote affiche les variables de détction et permet d'activer le mode de programmation.

Vue d'ensemble de l'appareil en cas de montage encastré (fig. 3.1)

• Détector
• Cadre

Vue d'ensemble de l'appareil en cas de montage en saillie (fig. 3.2)

• Détector
• Cadre
• Adaptateur en saillie

Dimensions du produit avec montage encastré (fig. 3.3)

Dimensions du produit avec montage en saillie (fig. 3.4)

Zone de détction (fig. 3.5)

Remarque :

Le détector de CO2 utilisé dans le détector multiple a une fonction d'auto-étalonnage. Le détector multiple doit être en permanence raccordé à la tension afin que la fonction d'auto-étalonnage puisse fonctionner correctement et pour que le détector de CO2 mesure correctement les valeurs. De plus, il peut y avoir des divergences plus importantes au niveau des valeurs mesurées dans lesSept jours qui suivant la mise sous tension. Le détector doit, en outre, être exposé au moins une heures par jour à l'air frais.

4. Installation

Scheme de raccordement (fig. 4.1)

FR

5. Montage

• Contrôler l'absence de dommages sur toutes les pieces.
• Ne pasmettreleproduittenserviceen casde dommage.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détction de la présence.
• Couper l'alimentation électrique (fig. 4.1)

Étapes du montage encastré

• Visser le cadre sur la boîte d'encastrement (fig. 5.1)
• Brancher le connecteur enchachieable (fig. 5.2)
• Placer le détecteur sur le cadre (fig. 5.3)
  Des aimantsMaintiennentle détector en place sur le cadre.

Étapes du montage en saillie

• Percer les trough et visser l'adaptateur en saillie (fig. 5.4)
• Briser la languette de montage dans le cas d'un montage avec un cable visible (fig. 5.4)
• Visser le cadre sur l'adaptateur en saillie (fig. 5.5)
• Brancher le connecteur enchachie (fig. 5.6)
• Placer le détecteur sur le cadre (fig. 5.7)
• Des aimantsMaintiennentle détector en place sur le cadre.

Remarque :

Il est nécessaire d'indiquer la hauteur d'installation dans le logiciel ETS pour régler la portée.

Remarque :

Le montage en saillie influe sur les variables de détction calculées. C'est pourquoi des facteurs de correction agissant via l'activation du type de montage « En saillie » dans le logiciel ETS sont implémentés dans le logiciel.

6. Fonctions et réglages

Réglages effectuels en Usine

• Voir la description de l'application KNX

Mise en service

Le détector de présence génére un schéma de la pierce à la première mise en service. Pour cela, il ne doit pas y avoir de mouvement dans la pierce pendant 2 à 2,5 minutes.

Remarque :

Un schéma de la pierce est également génééré lorsque la portée ou la hauteur d'installation change.

Il est possible de régler la sensibilité du détecteur multiple True Presence® de 1 (= faible) à 9 (= élevé) au moyen du logiciel ETS.

L'activation des différentes fonctions est selectionnée par le biais de la fenêtre paramétres « Réglages généraux » au moyen du logiciel Engineering Tool Software (ETS).

Remarque :

Youtouvrezla descriptionde l'applicationaI'adressewww.knx.steinel.de

1. Etablier l'adresse physique et le programme d'application avec I'ETS.
2. Transmettre l'adresse physique et le programme d'application au détector multiple de présence. Appuyer sur le bouton de programmation A (fig. 4.1).

Il faut télécharger l'application Smart Remote STEINEL de l'AppStore pour pouvoir visualiser et activer le mode de programmation du détecteur multiple True Presence®. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Android

iOS

Fonctions de la LED

Initialisation : la LED est allumée en blanc Fonctionnement normal : la LED est eteinte

La connexion via Bluetooth est activée : la LED est allumée en bleu

Erreur : la LED est allumée en rouge Mode programmation : la LED est allumée en vert

Application sans paramètre ou mal paramétrée : la LED s'allume en orange

7. Accessoires

Adaptateur en saillie (EAN:4007841 063870)

8. Maintenance / Entretien

Le produit ne nécessiteaucun entretien. Si le détecteur multiple se salit, on le nettoiera avec un chiffon humide (ne pas utiliser de détergent).

9. Recyclage

Les apparèils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectieux de l'environnement.

Ne jetez pas les apparèils électriques avec les ordures menagères !

Uniquement pour les pays de l'UE: conformément à la directive européen en vigueur relative aux apparêils électriques et Electroniques usages et à son application dans le droit national, les apparêils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures menagères et doivent faire l'objet d'un recyclage ecologique.

10. Conformité

Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type True Presence® Multisensor KNX / Multisensor AIR KNX est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

11. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de defaults dont il est prouvé qu'ils résultat d'un DEFAULT de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'aupplique à tous les produits STEINEL Professional achétés et utilisés en France.

Nos prestations de garantie pour les consommateurs

Les dispositions suivantes sont valables pour les consommateurs. Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activités commerciale ni dans celui d'une activité professionnelle indépendante.

Vous avec le可以选择 entre une réparation gratuite, un remplacement gratuite (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL Professional achete est pour les
detecteurs, les projecteurs ainsi que pour
les luminaires d'intérieur et d'extérieur
5 ans dans chaque cas, a compter de la
date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du_retour de la marchandise.

Nos prestations de garantie pour les entrepreneurs

Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité commerciale ou de son activité professionnelle indépendante.

Nous pouvons désir d'honorer la garantie en répartant gratuitement les defaults, en remplaçant gratuitement le produit (le cas échéant, par un modele de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant. La période de garantie pour le produit STEINEL Professional achete est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vous frais de démontage du produit défectueux et de montage d'un produit de remplacement.

Droits légaux en cas de defaults et gratuite

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux - y compris les dispositions de protection particulières pour les consommateurs - et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuite.

Exceptions à la garantie

Toutes les sources replacables sont expressement exclues de cette garantie. Sont, en outre, exclus de la garantie :

• les pieces qui sont soumises à uneutilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultat

d'un usage normal ou de toute autre usure naturelle,

• le produit qui n'a pas eté utilisé comme prévu ou qui a eté utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas eté respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitraiment ou les définuts occasionnels par l'utilisation d'accessoires, de pieces rajoutées ou détachedes qui ne sont pas des pieces STEINEL d'origine,
• la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
• le montage et l'installation qui n'ont pas eté réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la presente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberbenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement notre preuve d'achat jusqu'à l'expiration de la période de garantie.

12. Caracteristiques techniques

Dimensions (1 x H x P en mm)	encastré: 123 x 123 x 33 en saillie: 142 x 142 x 44
Consummation de courant	décteur multiple True Presence® KNX :40 mA décteur multiple AIR KNX: 15 mA
Tension d'alimentation	tension bus KNX 21 - 30 V
Hauteur d'installation 2 - 12 m
Zones de détention 360°
Portée Ø 9 m True Presence® (hauteur d'installation de 4 m maxi) Présence: Ø 15 m Mouvement: Ø 15 m (réglage possible au centimètre près)
Valeurs de détention True Presence® (uniquement détector multiple True Presence® KNX) Mesure de la luminosité température: 0 - 40 °C pression d'air: 300 - 1.200 hPa humidité de l'air relative: 0 - 100% COV: 0 - 60.000 ppb CO2: 400 - 10.000 ppm
Sorties du détector multiple True Presen-ce® KNX	4× sorties de lumière (MARCHE / ARRÉT, valeur de variation, scenario) valeur de variation avec rétroéclairage 2× mainien d'un éclairage constant avec balisage Chauffage, ventilation, climatisation (CVC), présence, CO2, composés organiques volatiles (COV), température, humidité de l'air relative, point de rosée, porte logique, antiprésence, pression atmosphérique, confort
Temporisation	30 secondes jusqu'à 18:12:15 heures (hh:mm:ss), mode IQ
Sorties du détector multiple AIR KNX	Chauffage, ventilation, climatisation (CVC), composés organiques volatiles (COV), température, humidité de l'air relative, point de rosée, porte logique, pression atmophérique, confort, CO2
Réglage du seuil de déclenchement	0 - 2.500 lx
Plage de température	de 0 °C à +40 °C
Indice de protection	IP 20
Fréquence True Presence®	7,2 GHz (réagit aux micromouvements provenant des fonctions vitales humaines)
Puisance d'émission UWB	≤ -41 dBm / MHz
Fréquence Bluetooth	2,4 - 2,48 GHz
Puisance d'émission Bluetooth	5 dBm / 3 mW

13. Dysfonctionnements

Problèmes Causes Solutions

La lumière ne s'allume pas	■ Pas de tension d'alimentation ■ La valeur du seuil de commutation de la luminosité régée est trop faible ■ Pas de détention de mouvement	■ Vérifier la tension d'alimentation ■ Augmenter lentement la valeur du seuil de commutation de la luminosité jusqu'à ce que la lumière s'allume ■ Assurer une vue libre sur le détector ■ Vérifier la zone de détction
La lumière ne s'éteint pas	■ La valeur du seuil de commutation de la luminosité régée est trop élevé	■ Diminuer la valeur du seuil de commutation de la luminosité
Le détector s'éteint malgré une présence	■ Mauvais scenario régé ■ La portée régée n'est pas suffisante ■ La valeur du seuil de commutation de la luminosité est trop faible	■ Sélectionner le scenario avec True Presence® ■ Modifier la portée ■ Modify la valeur du seuil de commutation de la luminosité
Le détector s'éteint trop tard	■ Temporisation trop longue	■Réduire la temporisation
Le détector ne s'allume pas malgré obscurité et présence	■ La valeur du seuil de commutation de la luminosité sélectionnée est trop faible ■ Mode semi-automatice activé	■ Augmenter la valeur du seuil de commutation de la luminosité ■ Activer le mode entièrement automatique ou allumer la lumière en appuyant sur le bouton-poussoir
Le détector s'allume malgré l'absence de personnes	■ Mouvement dans les pièces et aux étages voisins	■ Modifier la portée ■ Sélectionner un scenario moins sensible
Une température erronée s'affiche	■ Différentes couches d'air	■ Saisir la valeur de correction dans ETS
