KULLANIM KILAVUZU True Presence Multisensor KNX STEINEL

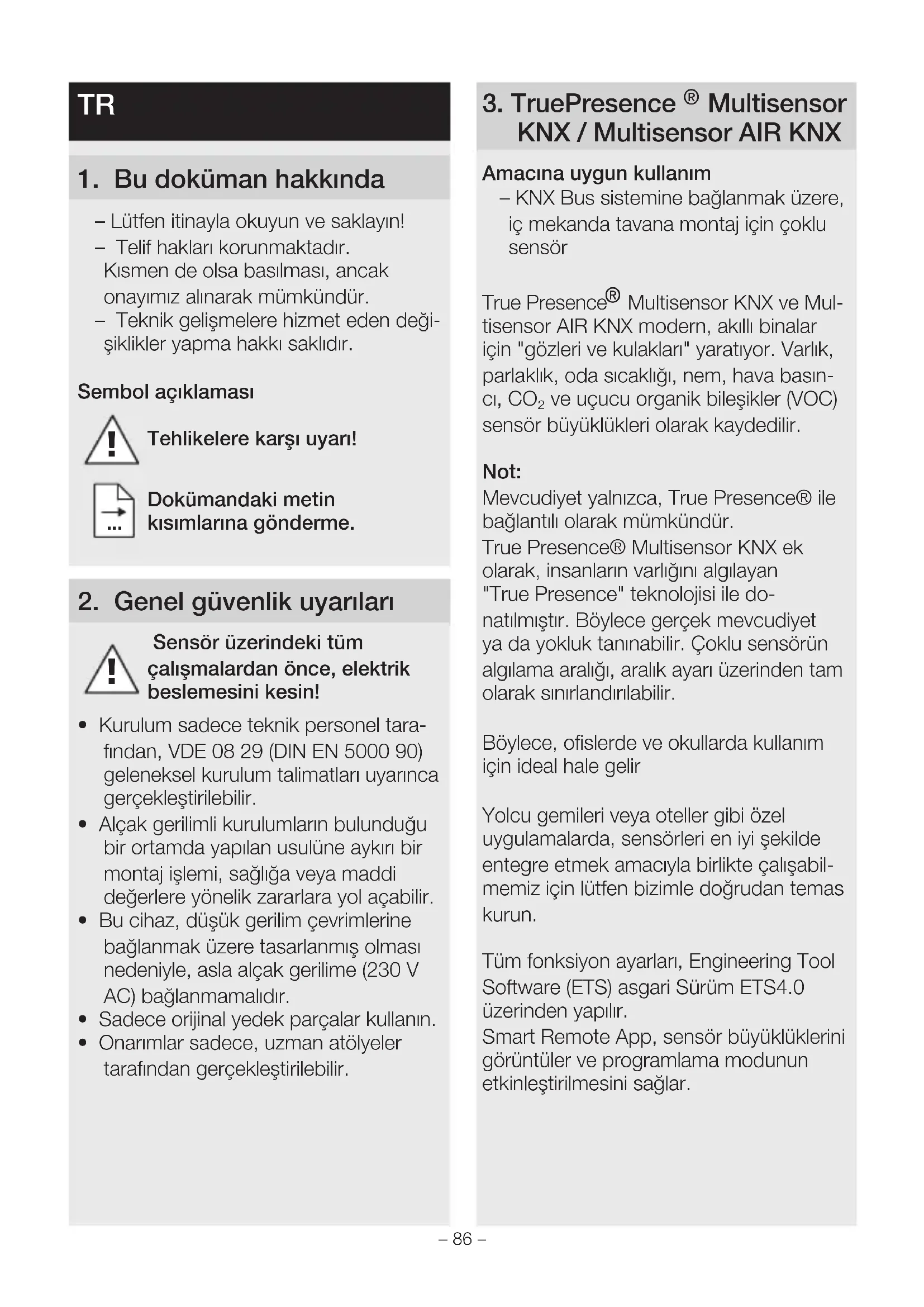

1. Bu doküman hakkında

– Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden deği- şiklikler yapma hakkı saklıdır. Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Sensör üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Kurulum sadece teknik personel tara- fından, VDE 08 29 (DIN EN 5000 90) geleneksel kurulum talimatları uyarınca gerçekleştirilebilir.

• Alçak gerilimli kurulumların bulunduğu bir ortamda yapılan usulüne aykırı bir montaj işlemi, sağlığa veya maddi değerlere yönelik zararlara yol açabilir.

• Bu cihaz, düşük gerilim çevrimlerine bağlanmak üzere tasarlanmış olması nedeniyle, asla alçak gerilime (230V AC) bağlanmamalıdır.

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

Multisensor KNX/Multisensor AIR KNX Amacına uygun kullanım – KNX Bus sistemine bağlanmak üzere, iç mekanda tavana montaj için çoklu sensör True Presence

Multisensor KNX ve Mul- tisensor AIR KNX modern, akıllı binalar için "gözleri ve kulakları" yaratıyor. Varlık, parlaklık, oda sıcaklığı, nem, hava basın- cı, CO₂ ve uçucu organik bileşikler (VOC) sensör büyüklükleri olarak kaydedilir. Not: Mevcudiyet yalnızca, True Presence® ile bağlantılı olarak mümkündür. True Presence® Multisensor KNX ek olarak, insanların varlığını algılayan "TruePresence" teknolojisi ile do- natılmıştır. Böylece gerçek mevcudiyet ya da yokluk tanınabilir. Çoklu sensörün algılama aralığı, aralık ayarı üzerinden tam olarak sınırlandırılabilir. Böylece, ofislerde ve okullarda kullanım için ideal hale gelir Yolcu gemileri veya oteller gibi özel uygulamalarda, sensörleri en iyi şekilde entegre etmek amacıyla birlikte çalışabil- memiz için lütfen bizimle doğrudan temas kurun. Tüm fonksiyon ayarları, Engineering Tool Software (ETS) asgari Sürüm ETS4.0 üzerinden yapılır. Smart Remote App, sensör büyüklüklerini görüntüler ve programlama modunun etkinleştirilmesini sağlar.– 86 – – 87 – Montaj adımları Sıva altı – Çerçeveyi montaj kutusuna vidalayın (Şek.5.1) – Geçme bağlantıyı bağlayın (Şek.5.2) – Sensörü çerçevenin üzerine oturtun (Şek.5.3)

• Sensör, çerçevenin üzerinde manyetik olarak durur. Montaj adımları Sıva üstü – Delikleri delin ve sıva üstü adaptörünü vidalayın (Şek.5.4) – Açıkta duran kablo ile montaj yapar- ken, montaj kulağını sökün (Şek.5.4) – Çerçeveyi, sıva üstü adaptörüne vidalayın (Şek.5.5) – Geçme bağlantıyı bağlayın (Şek.5.6) – Sensörü çerçevenin üzerine oturtun (Şek.5.7)

• Sensör, çerçevenin üzerinde manyetik olarak durur. Not: Erişimi ayarlamak için, montaj yüksekliğini ETS üzerinden girmek gereklidir. Not: Sıva üstü montaj, belirlenen sensör bü- yüklüklerini etkiler. Bu nedenle yazılımda, ETS'deki "sıva üstü" montaj yönteminin aktive edilmesiyle etki eden düzeltme faktörleri gerçekleştirilir.

6. Fonksiyon ve ayarlar

Fabrika ayarları – Bakın KNX uygulama açıklaması Devreye alma İlk devreye alma sırasında, hissetme de- dektörü bir oda görüntüsü oluşturur. Bu sırada odada, 2 ile 2,5dakika arasında hiç hareket olmamalıdır. Cihazın genel görünümü Sıva altı montaj (Şek.3.1) – Sensör – Çerçeve Cihazın genel görünümü Sıva üstü montaj (Şek.3.2) – Sensör – Çerçeve – Sıva üstü adaptörü Ürün boyutları Sıva altı montaj (Şek.3.3) Ürünün boyutları Sıva üstü montaj (Şek.3.4) Kapsama alanı (Şek. 3.5) Not: Multisensor’da kullanılan CO2 sensörü, bir otomatik kalibrasyon fonksiyonuna sahiptir. Bunun düzgün çalışması ve CO2 sensörünün doğru ölçüm yapması için, Multisensor sürekli olarak gerilime bağlı olmalıdır. Bunun yanı sıra, güç kaynağı çalıştırıldıktan sonraki ilk yedi gün içinde, ölçüm değerlerinde büyük sapmalar meydana gelebilir. Ayrıca, sensör her gün en az bir saat taze havaya maruz bırakılmalıdır.

Bağlantı diyagramı(Şek.4.1)

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Erişim menzilini ve varlık algılamasını göz önüne alarak, uygun montaj yerini seçin.

• Elektrik beslemesini kapatın (Şek.4.1) TR– 88 – Açıklama: Erişim menzili veya montaj yüksekliği değiştirilirse, bir oda görüntüsü de oluşturulur. True Presence

çoklu sensörünün has- sasiyeti, ETS üzerinden 1 (= düşük) ile 9 (= yüksek) arasında ayarlanabilir. Bu fonksiyonlardan hangisinin kullanıl- ması (etkinleştirilmesi) isteniyorsa, "Genel ayarlar" parametre penceresi üzerinden ETS ile ayarlanır. Açıklama: Uygulama açıklamasını, knx.steinel.de web adresinde bulabilirsiniz

1. Fiziksel adresi girin ve ETS'de uygula-

ma programını oluşturun.

2. Fiziksel adresi ve uygulama progra-

mını, çoklu sensöre yükleyin. Gerekli görüldüğü takdirde, A programlama düğmesine (Şek.4.1) basın. Smart Remote App Çoklu sensörü programlama modunun akıllı telefon veya tablet ile okunması ve et- kinleştirilmesi için, STEINEL Smart Remote App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir. Android iOS LED fonksiyonu Başlatma: LED beyaz yanar Normal işletim: LED kapalı Bluetoothbağlantısı etkin: LED mavi yanar Hata: LED kırmızı yanar Programlama işletimi: LED yeşil yanar Uygulama parametrelenmemiş veya yanlış: LED turuncu yanar

Sıva üstü adaptörü (EAN: 4007841 063870)

Ürün bakım gerektirmez. Çoklu sensör kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.– 88 – – 89 –

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri içinAtık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderil-mesi zorunludur.

Bu vesileyle STEINEL GmbH, kablosuz sistem türü Multisensor KNX/Multisen-sor AIR KNX'in 2014/53/EU yönet-meliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, AlmanyaAlıcı sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanıla-bilirliği ve düzenli fonksiyonu konusunda 5yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeyle-rinde kusursuzluğu garanti ediyoruz. Garanti haklarından faydalanma: Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5No: 313 Şişli / İstanbul adresine gönderiniz. ÜRETİCİ

ÜRETİCİ YIL GARANTİSİ ÜRETİCİ YIL GARANTİSİ TR– 90 – Boyutlar (G×Y×D mm olarak) Sıva altı (UP): 123×123×33 Sıva üstü (AP): 142×142×44 Güç sarfiyatı True Presence

(azami 4 m montaj yüksekliği) Ø15m varlık Ø15m hareket (santimetre hassasiyetiyle ayarlanabilir) Sensör değerleri True Presence

(sadece True Presence

Multisensor KNX) Işık ölçümü Sıcaklık: 0 − 40°C Hava basıncı: 300 − 1.200hPa Bağıl hava nemi: %0 − 100 VOC: 0 − 60.000ppb CO₂: 400 − 10.000ppm Çıkışlar True Presence

Multisensor KNX 4× adet ışık çıkışı (ON/OFF, karartma değeri, sahne) Efekt ışığı ile karartma değeri 2× Temel aydınlatma ile sabit ışık kontrolü HLK, varlık, CO₂, VOC, sıcaklık, bağıl hava nemi, çiğ noktası, mantık kapısı, yokluk, hava basıncı, konfor Zaman ayarı 30 saniye ila 18:12:15 saat (ss:dd:ss), IQ modu Çıkışlar Multisensor AIR KNX HLK, VOC, sıcaklık, bağıl hava nemi, çiğ noktası, mantık kapısı, hava basıncı, konfor, CO₂ Alacakaranlık ayarı 0 − 2.500Lux Sıcaklık aralığı 0°C ila +40°C Koruma türü IP20 True Presence

frekansı 7,2GHz (yaşamsal belirtilerin mikro hareketlerine cevap verir) Verici gücü UWB ≤ -41dBm/MHz Bluetooth frekansı 2,4 − 2,48GHz Bluetooth verici gücü 5dBm/3mW

12. Teknik özellikler– 91 –– 90 –

13. İşletim arızaları

Arıza Nedeni Giderilmesi Işık açılmıyor ■ Bağlantı gerilimi yok ■ Parlaklıkta çalıştırma eşiği çok düşük ayarlanmış ■ Hareket algılaması yok ■ Bağlantı gerilimini gözden geçirin ■ Parlaklıkta çalıştırma eşiğini, ışık açılana kadar yavaşça artırın ■ Sensörün görüş alanını boşaltın ■ Kapsama alanını gözden geçirin Işık kapanmıyor ■ Parlaklıkta çalıştırma eşiği çok yüksek ■ Parlaklıkta çalıştırma eşiğini daha düşük ayarlayın Sensör, hissetme haline rağmen kapatıyor ■ yanlış senaryo ayarlanmış ■ Menzil çok düşük ayarlanmış ■ Parlaklıkta çalıştırma eşiği çok düşük ■ Senaryoyu True Presence

ile seçin ■ Menzili değiştirin ■ Parlaklıkta çalıştırma eşiğini değiştirin Sensör çok geç kapatıyor ■ Ardıl çalışma süresi çok uzun ■ Ardıl çalışma süresini kısaltın Sensör, karanlığa rağmen hissetme halinde açmıyor ■ Parlaklıkta çalıştırma eşiği çok düşük seçilmiş ■ Yarı otomatik etkin ■ Parlaklıkta çalıştırma eşiğini yükseltin ■ Tam otomatiği etkinleştirin veya ışığı buton yardımıyla açın Sensör, yokluk haline rağmen açıyor ■ Bitişik odalarda ve katlarda hareket var ■ Menzili değiştirin ■ Daha düşük hassasiyetli senaryo seçin Yanlış sıcaklık değeri görüntüleniyor ■ farklı hava tabakaları ■ Düzeltme değerini ETS'ye girin TR– 92 –
