NÁVOD NA OBSLUHU True Presence Multisensor KNX STEINEL

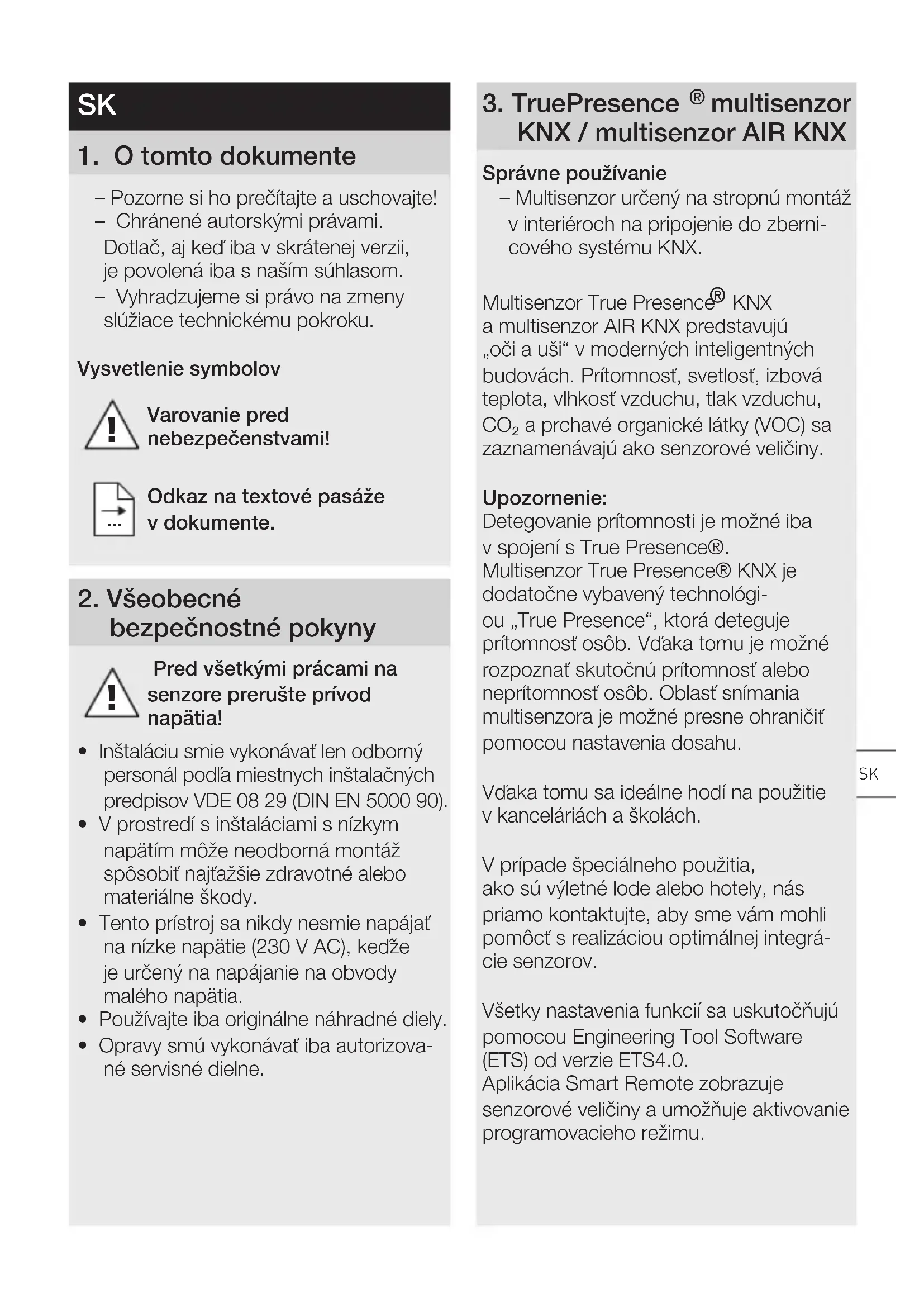

SK..105 Dodržiavajtepisomnéinformácie!
- Pozorne si ho prečitajte a uschovajte!
- Chránene autorskymi právami.
Dotlac, aj ked'iba v skratenej verzii, je povolená iba s naśim suhlasom.
- Vyhradzujeme si przyvo na zmeny služiace technickémuPokroku.
Vysvetlenie symbolov
Varovanie pred nebezpečenstvami!
- Instaláciu smie vykonávat len odborny personal podla miestnych instalacnych predpisov VDE 08 29 (DIN EN 5000 90).
V prostredi's instaláciami s nizkym napātimmöze neodborná montáz spôsobit'najtažsie zdravotné alebo materialne škody. - Tento pristroj sa nikdy nesmie napajat na nizke napatie (230 V AC), kedze je urceny na napajanie na obvody malého napatia.
- Používajte iba origináne náhradné diely.
- Opravy smú vykonávat iba autorizováné servisné dielne.
3. TruePresence® multisensor KNX / multisensor AIR KNX
Správné použivanie
- Multisensor určeny na stropné montáž v interiéroch na pripojenie do zberni-cového systému KNX.
Multisensor True Presence® KNX a multisensor AIR KNX predstavujú „oči a uši“ v modernych intelligentnych budovách. Pritomnost, svetlost, izbová teplota, vlhkost, vzduchu, tlak vzduchu, CO_2 a prcháve organické latky (VOC) sa zaznamenávajú ako senzorové velichiny.
Upozomenie:
Detegovanie pritomnosti je mayne iba v spojenis True Presence®. Multisenzor True Presence® KNX je dodatočne vybavený technologiou „True Presence“, ktorá deteguje pritomnost osob. Vdaka tomu je mayne Rozpoznat skutočnú pritomnost alebo nepritomnost osob. Oblast snímania multisenzora je mayne presne ochraničit pomocou nastavenia dosahu.
Vdaka tomu sa idealne hodí na použitie v kanceláriach a školach.
V priptide špecialneho použitia,
ako su vyletné lode alebo hotely, nás
priamokontaktujte, aby sme vám mohli
pomôct's realizaciou optimálnej integrác
cie senzorov.
Vsetky nastavenia funkci sa uskutochuju pomocou Engineering Tool Software (ETS) od verzie ETS4.0.
Aplikacia Smart Remote zobrazujesenzorové velichiny a umozhuje aktivovanie programovacieho rezimu.
Prehlad dielov pristroja pri podomietkovej montáži (obr. 3.1)
- senzor
-ram
Prehlad dielov pristroja pri nadomietkovej montáži (obr. 3.2)
- senzor
- rám
-adapter pre nadomietkovu montáž
Rozmery vyrobku pri podomietkovej montáži (obr. 3.3)
Rozmery vyrobku pri nadomietkovej montáži (obr. 3.4)
Oblast snimania (obr. 3.5)
Upozornenie:
Senzor CO2 použitý v multisenzore má funkciu automaticíckej kalibrácie.
Aby tato funkcia fungovala správne a aby senzor CO2 meral správne hodnoty, musi byt multisenzor trvalo pripojený k zdroju napajania. Okrem toho počas prych siedmich dní po zapnutí napajania moźedǒjst k velkým odchylkam v name- ran'ych hodnotách. Senzor musi byt tiež minimálne Jednu hodinu denen vystaveny Čerstvému vzduchu.
4. Instalácia
Scheme zapojenia (obr. 4.1)
5. Montáž
- Skontrolujte prípadné poskodenie vsetkych dielov.
-
Pri poškodeniach vyrobok neuvádzajte do prevádžky.
-
Vyberte vchodné miesto montáze, zohladnite dosah a snímanie pritom-nosti osôb.
Vypnite napajanie elektrickym prudom. (obr. 4.1)
Montážny postup pri podomietkovej montáži
Montážny postup pri nadomietkovej montáži
-Vyvrjte otvory a naskrutkujte adaptér pre nadomietkovu montáž. (obr. 5.4)
- Pri montáži s volnne položeným káblom
vylomte montážnu prilozku. (obr. 5.4)
- Rám pevne priskrutkujte na adaptér pre nadomietkovú montáž. (obr. 5.5)
-Pripojte konektor. (obr. 5.6)
- Nasadte senzor na rám. (obr. 5.7)
Na nastavenie dosahu je potrebné zadanie montážnej vyšky cez ETS.
Upozomenie:
Nadomietkova montáž má vplyv na ziste né senzorové velichiny. Preto su v softveri implementované Korekcné faktory, ktoré učinkuju aktivovaním typu montáze „na omietku" v système ETS.
6. Funkcie a nastavenia
Nastavenia z vyroby
- Pozri opis aplikácie KNX
Uvedenie do prevádžky
Pri pvom uvedeni do prevádzky zhotoví senzor pritomnosti priestorový obraz.
Pri tom musi byt miestnost na 2 až
2,5 minúty bez pohybu.
Upozornenie:
Ak sa zmení dosah alebo montážna vyska, vyhotovi sa tiež priestorový obraz.
Citlivost multisenzora True Presence®
môžete nastavit pomocou ETS od
1 (= nízka) po 9 (= vysoká).
Ktoré funkcie sa majú použit (aktivovat), to sa nastavi prostrednictvom okna parametrov „Vseobecné nastavenia“ pomocou ETS.
Upozornenie:
Popis applikácie najdete na stránke knx.steinel.de.
- Zadajte fyzickú adresu a vytvorte aplikačné program v ETS.
- Do multisenzora načitajte fyzickú adresu a aplikačné program. Po výzvestlačte programovace tlacidlo A (obr. 4.1).
Aplikácia dialkového ovládania Smart Remote
Na preciţanie a aktivovanie programovacieho režimu multisenzora si musité pomocou smartfónu alebo tabletu stiahnutaplifikáciu STEINEL Smart Remote vo svojom AppStore. Na to je potrebné smartfón alebo tablet s funkciou Bluetooth.
Android
iOS
Funkcia LED
spojenie aktívine: LED svieti na modro
Chyba: LED svieti na Červeno
Programovacia prevádzka: LED svieti na zeleno
Aplikácia nie je parametrizovaná vóbec alebo nesprávné: LED svieti na oranzovo
7. Príslušenstvo
Adaptér pre nadomietkovú montáž
(EAN: 4007841 063870)
Elektrické zariadenia nevyhadzujte do komunálneho oppadu!
Iba pre krajiny EU
Podl' platnej europjskej smernice o odpade z elektrickych a elektronickych zariadeni a jej implementatie do nairodnej legislaty sa musia nepouživané elektrické a elektronické zariadenia zbierat separovane a odovzdat na ekologicku recyklaciu.
10. Zhoda
STEINEL GmbH tymto vyhlasuje, ze rádiove zariadenie typu True Presence®
Multisensor KNX / Multisensor AIR KNX je v sélade so smernicou 2014/53/EU.
Uplné EU vyhlásenie o zhode je k disposzicii na tejto internetovej adrese:
www.steinel.de
11. Záruka výrobcu
Záruka vyrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442
Herzebrock-Clarholz, Nemecko
Ako kupujucemu vám voči predajcovi prinálezia zákonom stanovené práva. Pokial'takéto práva vo vašej krajine existuju, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje.
Ak chcete svoj vyrobok reklamovat, zašlite ho v kompletnom stave a s uhrdenými prepravnými nákladmi spolu s originnym dokladom o kúpe, ktorý musí obsahovat datum kúpy a označenie vyrobku, svojmu predajcovi alebo priamo nám na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4.
