NAVODILA ZA UPORABO True Presence KNX STEINEL

8. Udržba/ošetřovani

2. Splošna varnostna navodila

Pred vsemi deli na senzorju je treba prekiniti dovajanje napetosti!

• Namestitev sme izvesti samo strokovnjak v skladu s predpis i namestitvi, ki veljajo v državi VDE 08 29 (DIN EN 5000 90).
  V okolju z nizkonapetostnimi instalacijami lahko nestrokovna montaza povzroci najhujse zdravstvene okvare ali gmotno skodo.
• Te naprave ne smete nikoli priključiti na nizko napetost (230 V AC), saj ni namenjena priključitvi na tokokroge majhne napetosti.
• Uporabljajte samo originalne nadome-stne dele.
• Popravila Iahko izvajajo le v strokovnih delavnicah.

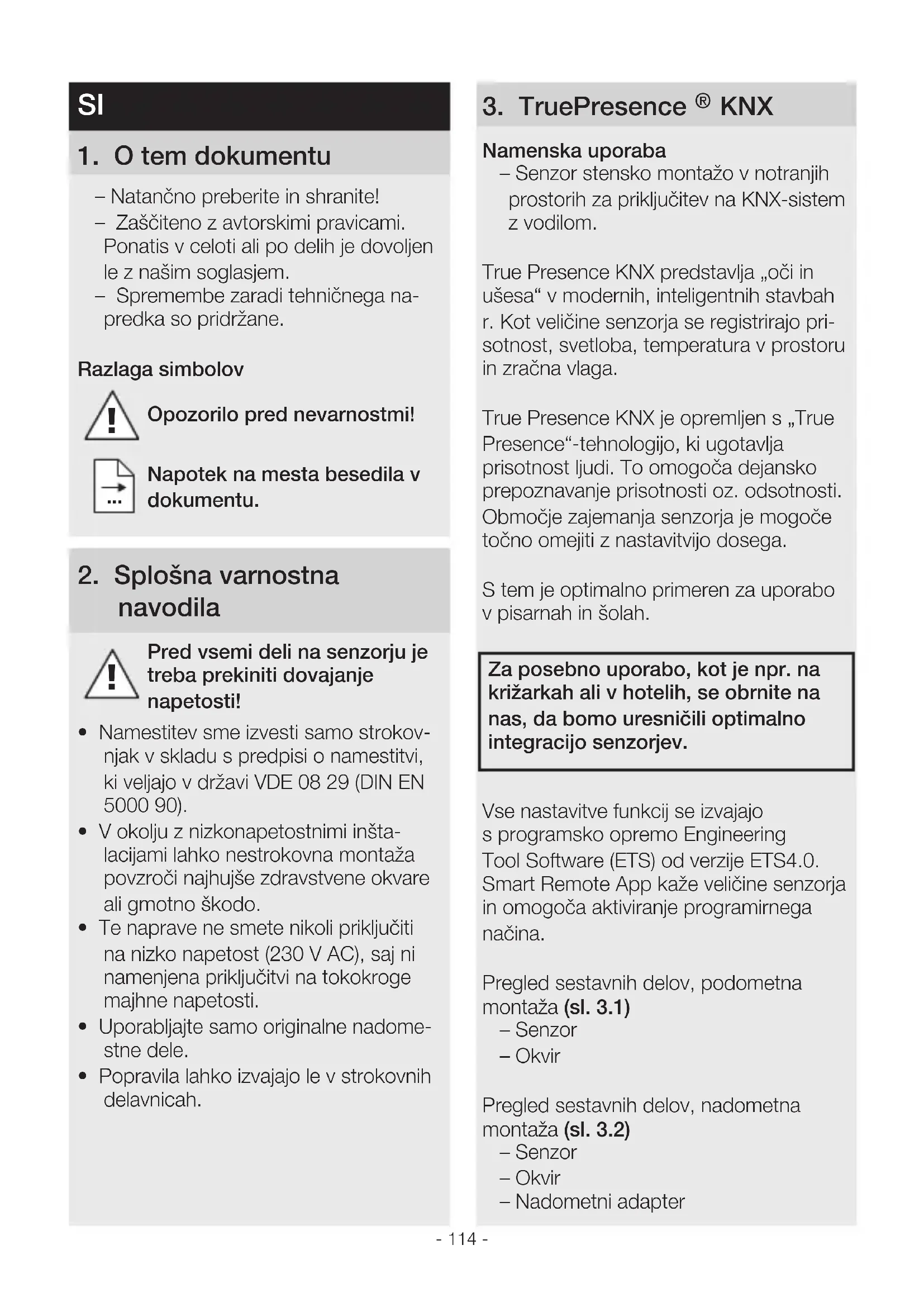

3. TruePresence® KNX

Namenska uporaba

• Senzor stensko montažo v notranjih prostorih za priključitev na KNX-sistem z vodilom.

True Presence KNX predstavlja „oči in ušesa" v modernih, intelligentnih stavbahr. Kot velićine senzorja se registrirajo prisotnost, svetloba, temperatura v prostoru in zračna vlaga.

True Presence KNX je opremljen s „True Presence“-tehnologijo, ki ugotavlja prisotnost ljudi. To omogoča dejansko prepoznavanje prisotnosti oz. odsotnosti. Območje zajemanja senzorja je mogoce točno omejiti z nastavitvijo dosega.

S tem je optimalnoprimeren za uporabovpisarnah in šolah.

Za posebno uporabo, kot je npr. na križarkah ali v hotelih, se obrnite na nas, da bombo urensnicili optimalno integracao senzorjev.

Vse nastavitve funkcjij se izvajos programsko opremo Engineering Tool Software (ETS) od verzije ETS4.0. Smart Remote App kaze velicina senzorjain omogoca aktiviranje programirnega načina.

Pregled sestavnih delov, podometna montaža (sl. 3.1)

• Senzor
• Okvir

Pregled sestavnih delov, nadometna montaža (sl. 3.2)

• Senzor
• Okvir
• Nadometni adapter

Mere izdelka, podometna montaža (sl. 3.3)

Mere izdelka, nadometna montaža (sl. 3.4)

Območje zaznavanja (sl. 3.5)

4. Namestitev

• Preverite vse sestavne dele glede poskodb.
• Poškodovanega izdelka ne uporabljajte.
• Izberiteprimeren kraj montaze in upostevejte doseg zaznavanja gibanja in zaznavanje prosotnosti..
• Izklopite oskrbo s tokom (sl. 4.1)

Montažni koraki podometna napeljava

• Trdno privijačite okvir za vgradno pušo (sl. 5.1)
• Prikljucite vtično povezavo (sl. 5.2)

• Senzor nataknite na okvir (sl. 5.3)

• Senzor se magnetno prijema okvirja.

Montažni koraki nadometna napeljava

• Izvrtaje luknje in privijačite nadometni adapter (sl. 5.4)
• Pri montaži prosto ležecim kablom odlomite montažno zaplato (sl. 5.4)
• Okvir trdno privijačite na nadeomstni adapter (sl. 5.5)
• Prikljucite vticno povezavo (sl. 5.6)
• Senzor namestite na okvir (sl. 5.7)
• Senzor se magnetno prijema okvirja.

Napotec:

Za nastavitev dosega je prek ETS treba vnesti montažno visino.

Napotec:

Nadometna montaža vpliva na registrarane velicine senzorja. Zato so v programski opremi implementirani korekcijski faktorji, ki so z vklopom vrste montaže „Nadomet" v ETS aktivni.

6. Delovanje in nastavitve

Tovarniske nastavitve

• Glejte: Opis aplikacije KNX

Zagon

Pri prvem zagonu javljalnik prisotnosti naredi sliko prostora. V ta namen se v prostoru 2 do 2,5 minuti ne sme ničesar premikati.

Napotec:

Če se doseg ali montažna visina spremenita, se izdela tudi slika prostora.

Občutljivost senzorja True Presence se lahko nastavi prek ETS od 1 (= nizko) do 9 (= visoko).

Uporabo (aktiviranje) teh funkcjj dolocite prek parametrskega okna „Splošne nastavitve" s programsko opremo ETS.

Napotec:

1. Dodelitev fizičnega naslova in izdelava aplikacijskega programa v ETS.
2. Naložite fizični naslov in aplikacijski program v senzor True Presence. Po pozivu pritisnite tipko za programiranje A (sl. 4.1).

Aplikacija Smart Remote

Za branje in vklop programirnega načina senzorja True Presence s pametnim Telefonom ali tablicnim računalnikom si je treba aplikacijo STEINEL Smart Remote App sneti s spleta iz trgovine z aplikacijami. Potreben je pametni Telefon ali tablicni računalnik s tehnologijo Bluetooth.

Android

iOS

Delovanje LED

Inicializacija:LED sveti belo

Normalo delovanje: LED ne sveti

Povezava Bluetooth je aktivna: LED svetimodro

Napaka: LED sveti rdeče

Programiranje: LED sveti zeleno

Aplikacija ni nastavljena ali je napačna: LED sveti oranzno

7. Dodatna oprema

Nadometni adapter (EAN: 4007841 063887)

8. Vzdrževanje in nega

Izdelka ni treba vzdhrzevati.
Če je senzor umazan, ga lahko očistite
z vlžno krpo (brez Čistil).

9. Odstranjevanje

Elektricne aparate, opremo in embala- zo oddajte v okolju prijazno ponovno predelavo.

Elektricnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države šlancice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacional-no zakonodajo je elektriche aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

10. Skladnost

STEINEL Vertrieb GmbH potruju, da je tip radijske opreme TRUE PRESENCE KNX skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetn namlovu: www.steinel.de

11. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. chenom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odskodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelkaSTEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarnišikh napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje

Čeželite izdelek reklamirati, posljite cel izdelek s placano postnino in prilozite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov:

VELEPRODAJA EP D.O.O., SREDNJE BITNJE 70, 4209 ZABNICA. Priporočamo vam, da račun skrbno hranite do potecka garancijskega obdobja. Za transportne stroske in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

(Informacije o uveljavljanju garancijskega primera najdete na naši splletni strani www.priporocam.si

Če imate garancijski primer ali vprašanje glede izdelka, nas lahkoPoklicete na telefonsko stevilko servisa 00386-40 856555.

12. Tehnični podatki
Mere Podometno: 103 × 103 × 32 (S × V × G v mm) Nadometno: 119 × 119 × 33
Poraba toka 30 mA
Napajalna napetost KNX-napetost vodila, 21-30 V
Višina montaže 2-12 m
Območje zaznavanja 360°
Doseg Ø 9 m True Presence (do montažne višine največ 4 m)Ø 15 m prisotnostØ 15 m gibanje(nastavljivo točno na centimeter)
Vrednosti senzorja True PresenceMerjenje lučiTemperatura: 0-40 °CRelativna zračna vlaga: 0-100 %
Izhodi 4× svetlobni izhod (vklop/izklop, stopnja zatemnitve, scenavrednost dušenja z efektno lučjo2× regulacija konstantne luči z osnovno osvetlitvijo,HLK, prisotnost, temperatura, relativna zračna vlaga,rosišće, logični vchod, udobje, antiprisotnost
Nastavitev Časa 30 sekund do 18:12:15 ur (hh:mm:ss),način IQ
Nastavitev zatemnitve 2-1000 luksov
Temperturno območje 0 °C do +40 °C
Vrsta zaščite IP 20
Frekvenca True Presence 7,2 GHz (reagira na mikro premikanje vitalnih funkcjij)
Oddajna moč UWB ≤ -41dBm/MHz
Frekvenca Bluetooth	2,4-2,48 GHz
Oddajna moč Bluetooth	5 dBm/3 mW

13. Motnje delovanja

Motnja Vzrok Pomoč

Luč se ne vklopi	■ Ni priključne napetosti	■ Preverite priključno napetost
	■ Vklopi prag svetlosti je nastavljen prenizko	■ Počasi povišujte vklopi prag svetlosti dokler se luč ne vklopi
	■ Ni zaznavanja gibanja	■ Zagotovite prosto vidljivost do senzorja
		■ Preverite območje zaznavanja
Luč se ne izklopi	■ Vklopi prag svetlosti je nastavljen previsoko	■ Vklopi prag svetlosti je nastavite nižje
Senzor kljub prisotnosti izklaplja	■ Nastavljen je napačen scenarij	■ Izberite scenarij s True Presence
	■ Doseg je premajhno nastavljen	■ Spremenite doseg
	■ Vklopi prag svetlosti je prenizek	■ Spremenite vklopi prag svetlosti
Senzor se prepozno izklaplja	■ Predolg Čas naknadnega teka	■ Skrajšajte Čas naknadnega teka
Senzor kljub temi ob prisotnosti ne vklopi	■ Vklopi prag svetlosti je prenizko izbran	■ Povišajte vklopi prag svetlosti
	■ Polavtomatika aktivna	■ Aktivirajte avtomatiko ali vklopite svetilo s tipko
Senzor kljub odsotnosti vklaplja	■ Premikanje v sosednjih prostorih in etažah	■ Spremenite doseg
		■ Izberite scenarij z manjišć občutljivostjo
Prikazana napačna temperatura	■ Razlěne plasti zraka	■ Vnesite korekcijsko vrednost v ETS
