GEBRUIKSAANWIJZING True Presence KNX STEINEL

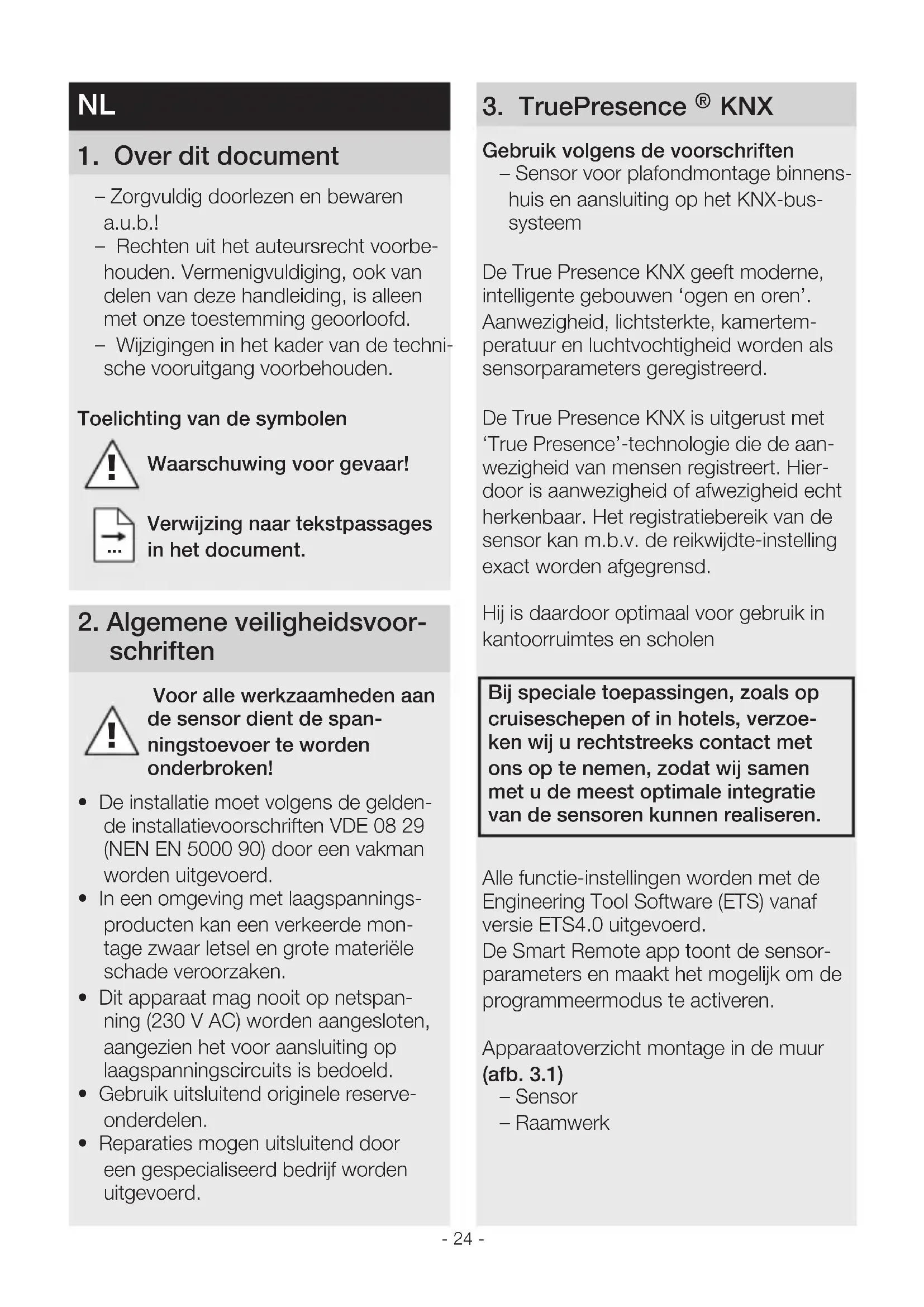

1 Over dit document – Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbe- houden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de techni- sche vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document 2 Algemene veiligheidsvoor- schriften

Voor alle werkzaamheden aan de sensor dient de span- ningstoevoer te worden onderbroken!

• De installatie moet volgens de gelden- de installatievoorschriften VDE 08 29 (NEN EN 5000 90) door een vakman worden uitgevoerd.

• In een omgeving met laagspannings- producten kan een verkeerde mon- tage zwaar letsel en grote materiële schade veroorzaken.

• Dit apparaat mag nooit op netspan- ning (230 V AC) worden aangesloten, aangezien het voor aansluiting op laagspanningscircuits is bedoeld.

• Gebruik uitsluitend originele reserve- onderdelen.

• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd. 3 True Presence

KNX Gebruik volgens de voorschriften – Sensor voor plafondmontage binnens- huis en aansluiting op het KNX-bus- systeem De True Presence KNX geeft moderne, intelligente gebouwen ‘ogen en oren’. Aanwezigheid, lichtsterkte, kamertem- peratuur en luchtvochtigheid worden als sensorparameters geregistreerd. De True Presence KNX is uitgerust met ‘TruePresence’-technologie die de aan- wezigheid van mensen registreert. Hier- door is aanwezigheid of afwezigheid echt herkenbaar. Het registratiebereik van de sensor kan m.b.v. de reikwijdte-instelling exact worden afgegrensd. Hij is daardoor optimaal voor gebruik in kantoorruimtes en scholen Bij speciale toepassingen, zoals op cruiseschepen of in hotels, verzoe- ken wij u rechtstreeks contact met ons op te nemen, zodat wij samen met u de meest optimale integratie van de sensoren kunnen realiseren Alle functie-instellingen worden met de Engineering Tool Software (ETS) vanaf versie ETS4.0 uitgevoerd. De Smart Remote app toont de sensor- parameters en maakt het mogelijk om de programmeermodus te activeren. Apparaatoverzicht montage in de muur (afb31) – Sensor – Raamwerk- 24 - - 25 - – Steekverbinding aansluiten (afb56) – Sensor op raamwerk plaatsen (afb57)

• De sensor blijft d.m.v. een magneet op het raamwerk zitten. Opmerking: Voor de reikwijdte-instelling moet de montagehoogte via de ETS worden ingevoerd. Opmerking: Opbouwmontage is van invloed op de vastgestelde sensorparameters. Daarom werden correctiefactoren in de software geïmplementeerd, die door het selecteren van montagewijze 'opbouw' in de ETS geactiveerd worden. 6 Werking en instellingen Fabrieksinstellingen – Zie KNX applicatiebeschrijving Ingebruikname Bij de eerste ingebruikneming maakt de aanwezigheidsmelder een overzicht van de ruimte. Gedurende deze tijd van ca. 2tot 2,5 minuten moet deze ruimte vrij van bewegingen zijn. Opmerking: Als de reikwijdte of de montagehoogte wordt veranderd, wordt ook een over- zicht van de ruimte gemaakt. De gevoeligheid van de True Presence- sensor kan met de ETS van 1 (=laag) tot 9 (=hoog) worden ingesteld. De functies die moeten worden gebruikt (geactiveerd), worden via het parameter- venster 'Algemene instellingen' ingesteld met de ETS. Apparaatoverzicht montage op de muur (afb 32) – Sensor – Raamwerk – Adapter voor montage op de muur Productafmetingen montage in de muur (afb 33) Productafmetingen montage op de muur (afb 34) Registratiebereik (afb 35) 4 Installatie Aansluitingsdiagram (afb 41) 5 Montage

• Alle onderdelen controleren op bescha- digingen.

• Neem het product bij beschadigingen niet in gebruik.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de aanwezigheidsregistratie.

• Stroomtoevoer uitschakelen (afb41) Montagestappen inbouw – Raamwerk vastschroeven op in- bouwdoos (afb51) – Steekverbinding aansluiten (afb52) – Sensor op raamwerk plaatsen (afb53)

• De sensor blijft d.m.v. een magneet op het raamwerk zitten. Montagestappen opbouw – Gaten boren en opbouwadapter opschroeven (afb54) – Bij montage met opliggende kabel het montagelipje verwijderen (afb54) – Raamwerk vastschroeven op op- bouwadapter (afb55) NL- 26 - Opmerking: De toepassingsbeschrijving vindt u onder knxsteinelde

1. Fysiek adres invoeren en toepassings-

programma in de ETS maken.

2. Het fysieke adres en toepassings-

programma uploaden in de True Presence-sensor. Wanneer u hiernaar gevraagd wordt op de programmeer- toets A (afb41) drukken. Smart Remote app Voor het analyseren en activeren van de programmeermodus van de True Presence-sensor m.b.v. smartphone of tablet moet de STEINEL Smart Remote app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist. Android iOS Led-functie Initialiseren: led brandt wit Normaal bedrijf: led uit Bluetooth-verbinding actief: led brandt blauw Storing: led brandt rood Programmeermodus: led brandt groen Applicatie niet geparametreerd of verkeerd: led brandt oranje 7 Toebehoren Opbouwadapter (EAN: 4007841 063887) 8 Onderhoud en verzorging Dit product is onderhoudsvrij. De sensor kan bij vervuiling met een vochtige doek (zonder schoonmaakmid- del) worden gereinigd. 9 Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen Conform de geldende Europese richtlijn voor verbruikte elektrische en elektroni- sche apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten ge- scheiden ingezameld en milieuvriendelijk gerecycled te worden.- 26 - - 27 - 10 Conformiteit Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur TRUE PRESENCE KNX conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de 11 Fabrieksgarantie Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen ma-teriaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn. Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreende artikel, com-pleet samen met het originele aankoopbe-wijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.(Op onze website wwwvanspijknl vindt u meer informatie over het claimen van garantierechten)Als u een garantie-aanvraag heeft of technische vragen betreende uw pro-duct, kunt u contact opnemen met onze helpdesk +31 499 551490.

FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE NL- 28 - Afmetingen (B×H×D in mm) Inbouw: 103×103×32 Opbouw: 119×119×33 Stroomverbruik 30 mA Voedingsspanning KNX-busspanning, 21-30 V Montagehoogte 2-12 m Registratiebereik 360° Reikwijdte Ø 9 m True Presence (tot max. 4m montagehoogte) Ø 15 m aanwezigheid Ø 15 m beweging (op de centimeter nauwkeurig instelbaar) Sensorwaarden True Presence lichtmeting temperatuur: 0-40 °C relatieve luchtvochtigheid: 0-100% Uitgangen 4× lichtuitgang (ON/OFF, dimwaarde, scène) dimwaarde met effectlicht 2× regeling constante verlichting met basisverlichting, HVAC, aanwezigheid, temperatuur, relatieve luchtvochtigheid, dooipunt, logische poort, behaaglijkheid, anti-aanwezigheid Tijdinstelling 30 seconden tot 18:12:15 uur (hh:mm:ss), IQ-modus Schemerinstelling 2 – 1000 lux Temperatuurbereik 0 °C tot +40 °C Bescherming IP 20 Frequentie True Presence 7,2 GHz (reageert op microbewegingen van vitale functies) Zendvermogen UWB ≤ -41dBm/MHz Frequentie Bluetooth 2,4-2,48 GHz Zendvermogen Bluetooth 5 dBm/3 mW 12 Technische gegevens- 28 - - 29 - 13 Storingen

Storing Oorzaak Oplossing Licht gaat niet aan ■ Geen aansluitspanning ■ Inschakelniveau lichtsterkte te laag ingesteld ■ Geen bewegings- registratie ■ Aansluitspanning controleren ■ Inschakelniveau lichtsterkte langzaam verhogen tot het licht inschakelt ■ Voor vrij zicht op de sensor zorgen ■ Registratiebereik controleren Licht gaat niet uit ■ Inschakelniveau lichtsterkte te hoog ■ Inschakelniveau lichtsterkte lager zetten Sensor schakelt uit ondanks aanwezigheid ■ Verkeerd scenario ingesteld ■ Reikwijdte te klein ingesteld ■ Inschakelniveau lichtsterkte te laag ■ Scenario met True Presence kiezen ■ Reikwijdte veranderen ■ Inschakelniveau lichtsterkte veranderen Sensor schakelt te laat uit ■ Nalooptijd te lang ■ Nalooptijd verkorten De sensor schakelt ondanks duisternis niet in bij aanwezigheid ■ Inschakelniveau lichtsterkte te laag gekozen ■ Halfautomatisch ingeschakeld ■ Inschakelniveau lichtsterkte verhogen ■ Volautomatisch activeren of licht inschakelen met schakelaar Sensor schakelt in ondanks afwezigheid ■ Beweging in aangrenzende kamers of verdiepingen ■ Reikwijdte veranderen ■ Scenario met lagere gevoeligheid kiezen Verkeerde temperatuurwaarde getoond ■ Verschillende luchtlagen ■ Correctiewaarde invoeren in ETS- 30 -
