ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ True Presence KNX STEINEL

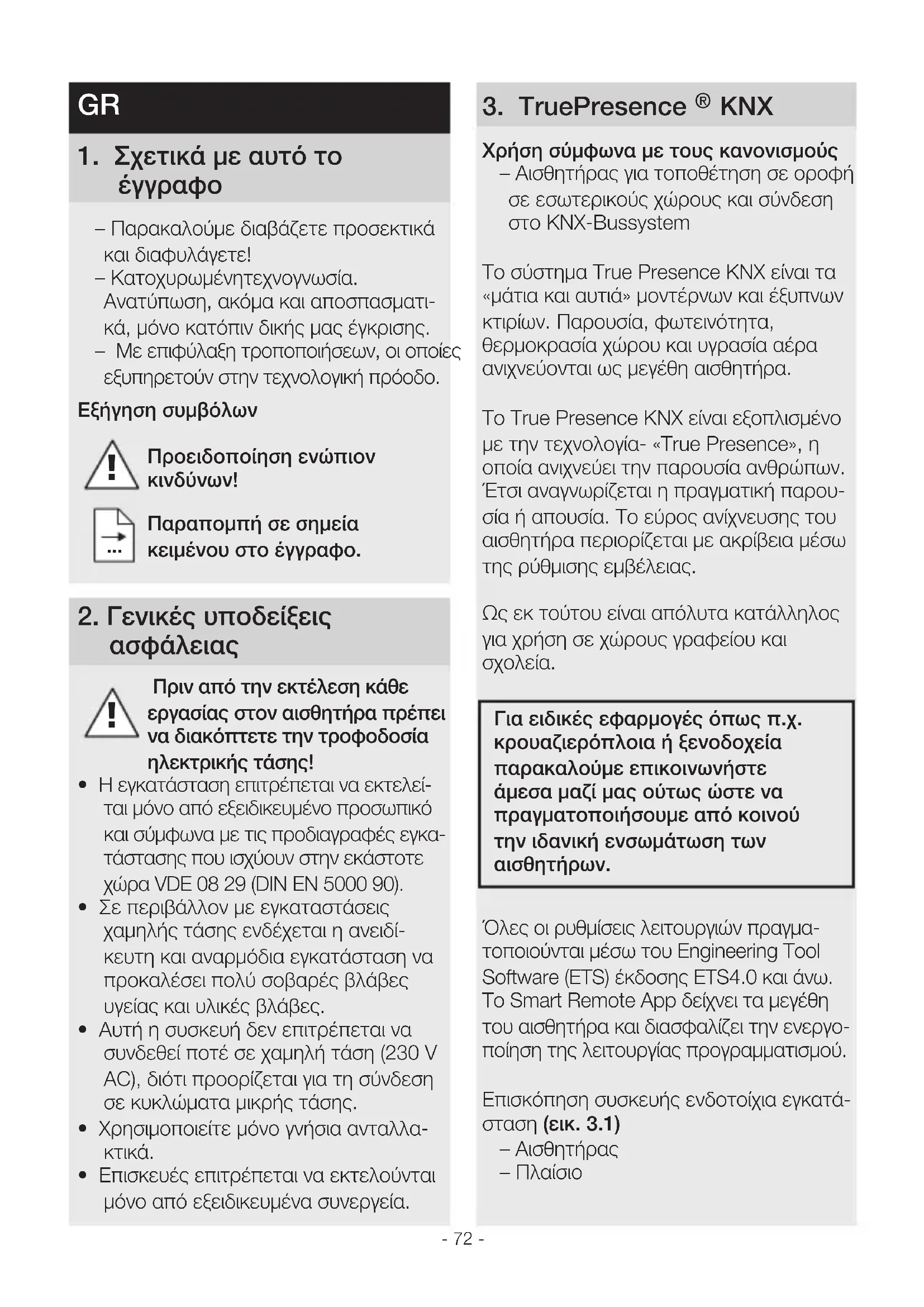

1 Σχετικά με αυτό το

– Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματι- κά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον

Παραπομπή σε σημεία κειμένου στο έγγραφο 2 Γενικές υποδείξεις

Πριν από την εκτέλεση κάθε εργασίας στον αισθητήρα πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Η εγκατάσταση επιτρέπεται να εκτελεί- ται μόνο από εξειδικευμένο προσωπικό και σύμφωνα με τις προδιαγραφές εγκα- τάστασης που ισχύουν στην εκάστοτε χώρα VDE 08 29 (DIN EN 5000 90).

• Σε περιβάλλον με εγκαταστάσεις χαμηλής τάσης ενδέχεται η ανειδί- κευτη και αναρμόδια εγκατάσταση να προκαλέσει πολύ σοβαρές βλάβες υγείας και υλικές βλάβες.

• Αυτή η συσκευή δεν επιτρέπεται να συνδεθεί ποτέ σε χαμηλή τάση (230 V AC), διότι προορίζεται για τη σύνδεση σε κυκλώματα μικρής τάσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλλα-

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία. 3 True Presence

KNX Χρήση σύμφωνα με τους κανονισμούς – Αισθητήρας για τοποθέτηση σε οροφή σε εσωτερικούς χώρους και σύνδεση στο KNX-Bussystem Το σύστημα True Presence KNX είναι τα «μάτια και αυτιά» μοντέρνων και έξυπνων κτιρίων. Παρουσία, φωτεινότητα, θερμοκρασία χώρου και υγρασία αέρα ανιχνεύονται ως μεγέθη αισθητήρα. Το True Presence KNX είναι εξοπλισμένο με την τεχνολογία- «TruePresence», η οποία ανιχνεύει την παρουσία ανθρώπων. Έτσι αναγνωρίζεται η πραγματική παρου- σία ή απουσία. Το εύρος ανίχνευσης του αισθητήρα περιορίζεται με ακρίβεια μέσω της ρύθμισης εμβέλειας. Ως εκ τούτου είναι απόλυτα κατάλληλος για χρήση σε χώρους γραφείου και

Για ειδικές εφαρμογές όπως πχ κρουαζιερόπλοια ή ξενοδοχεία παρακαλούμε επικοινωνήστε άμεσα μαζί μας ούτως ώστε να πραγματοποιήσουμε από κοινού την ιδανική ενσωμάτωση των

Όλες οι ρυθμίσεις λειτουργιών πραγμα- τοποιούνται μέσω του Engineering Tool Software (ETS) έκδοσης ETS4.0 και άνω. Το Smart Remote App δείχνει τα μεγέθη του αισθητήρα και διασφαλίζει την ενεργο- ποίηση της λειτουργίας προγραμματισμού. Επισκόπηση συσκευής ενδοτοίχια εγκατά- σταση (εικ 31) – Αισθητήρας – Πλαίσιο- 72 - - 73 - – Βιδώνετε πλαίσιο σε εξωτοίχιο προ- σαρμογέα (εικ55) – Συνδέετε σύζευξη (εικ 56) – Τοποθετείτε αισθητήρα σε πλαίσιο (εικ57)

• Ο αισθητήρας διατηρείται στο πλαίσιο με μαγνήτη.

Για τη ρύθμιση εμβέλειας απαραίτητη είναι η καταχώρηση του ύψους εγκατά- στασης μέσω του ETS.

Η εξωτοίχια εγκατάσταση επηρεάζει τα εξακριβωμένα μεγέθη αισθητήρα. Ως εκ τούτου έχουν ενσωματωθεί συντελεστές διόρθωσης στο λογισμικό, οι οποίοι μέσω της ενεργοποίησης του είδους συναρ- μολόγησης «Εξωτοίχια εγκατάσταση» επηρεάζουν το ETS. 6 Λειτουργία και ρυθμίσεις Ρυθμίσεις εργοστασίου – Βλέπε Περιγραφή εφαρμογής KNX Θέση σε λειτουργία Κατά την πρώτη θέση σε λειτουργία, ο ανιχνευτής παρουσίας δημιουργεί μια εικόνα του χώρου. Για τον σκοπό αυτό, μέσα στον χώρο δεν πρέπει να πραγματοποιούνται κινήσεις για 2 έως 2,5 λεπτά.

Σε περίπτωση αλλαγής της εμβέλειας ή του ύψους εγκατάστασης, δημιουργείται και πάλι μια εικόνα του χώρου. Η ευαισθησία του αισθητήρα True Presence μπορεί να ρυθμιστεί μέσω του ETS μεταξύ τιμών από 1 (=χαμηλή) έως 9 (=υψηλή). Το ποιες λειτουργίες θα πρέπει να χρησι- μοποιηθούν (ενεργοποιηθούν) ρυθμίζεται Επισκόπηση συσκευής εξωτοίχια εγκατά- σταση (εικ32) – Αισθητήρας

– Εξωτοίχιος προσαρμογέας Διαστάσεις προϊόντος ενδοτοίχια εγκατάσταση (εικ33) Διαστάσεις προϊόντος εξωτοίχια εγκατάσταση (εικ34) Όρια ανίχνευσης (εικ 35) 4 Εγκατάσταση Διάγραμμα συνδέσεων (εικ41) 5 Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά

• Σε περίπτωση βλαβών δεν επιτρέπε- ται η λειτουργία του προϊόντος.

• Επιλέγετε κατάλληλο σημείο εγκατά- στασης λαμβάνοντας υπόψη την εμ- βέλεια και την ανίχνευση παρουσίας.

• Διακόπτετε τροφοδοσία ρεύματος (εικ 41) Βήματα ενδοτοίχιας εγκατάστασης – Βιδώνετε πλαίσιο σε εντοιχισμένο κουτί (εικ51) – Συνδέετε σύζευξη (εικ 52) – Τοποθετείτε αισθητήρα σε πλαίσιο (εικ53)

• Ο αισθητήρας διατηρείται στο πλαίσιο με μαγνήτη. Βήματα εξωτοίχιας εγκατάστασης – Ανοίγετε τρύπες και βιδώνετε εξωτοί- χιο προσαρμογέα (εικ54) – Κατά την εγκατάσταση με ανοιχτό καλώδιο σπάζετε τον αμφιδέτη εγκα- τάστασης (εικ54) GR- 74 - μέσω του παράθυρου παραμέτρων «Γενικές Ρυθμίσεις» με το ETS.

Την περιγραφή εφαρμογής θα την βρείτε στη διαδικτυακή πύλη knxsteinelde

1. Παροχή φυσικής διεύθυνσης και

δημιουργία προγράμματος εφαρμογής στο ETS.

2. Φόρτωση φυσικής διεύθυνσης και

προγράμματος εφαρμογής στον αισθητήρα True Presence. Εάν σας ζητηθεί, πιέστε το πλήκτρο προγραμ- ματισμού A (εικ41). Smart Remote App Για την ανάγνωση και την ενεργοποίηση της λειτουργίας προγραμματισμού του αι- σθητήρα True Presence με Smartphone ή Tablet, πρέπει να κατεβάσετε την εφαρ- μογή STEINEL Smart Remote App από το δικό σας AppStore. Είναι απαραίτητο ένα Smartphone με Bluetooth ή Tablet. Android iOS Λειτουργία LED Αρχικοποίηση: Το LED ανάβει σε λευκό

Κανονική λειτουργία: Το LED σβήνει Σύνδεση Bluetooth ενεργή: Το LED ανάβει σε μπλε χρώμα Σφάλμα: Το LED ανάβει σε κόκκινο

Λειτουργία προγραμματισμού: Το LED ανάβει σε πράσινο χρώμα Εφαρμογή μη παραμετροποιημένη ή λανθασμένη: O λαμπτήρας LED ανάβει με πορτοκαλί χρώμα 7 Αξεσουάρ Εξωτοίχιος προσαρμογέας (EAN: 4007841 063887) 8 Συντήρηση/Φροντίδα Το προϊόν δεν χρειάζεται συντήρηση. Σε περίπτωση ακαθαρσιών ο αισθητήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό). 9 Απόσυρση Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρι- κές και ηλεκτρονικές συσκευές και την- 74 - - 75 -εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευ-ές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. 10 Συμμόρφωση Με την παρούσα ο/η STEINEL Vertrieb GmbH, δηλώνει ότι ο ραδιοεξοπλισμός TRUE PRESENCE KNX πληροί την οδη-γία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδί-κτυο: www.steinel.de 11 Εγγύηση κατασκευαστή Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιω-μάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδί-ασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεωνΕάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ ΠΛυγκωνης & Υιοι οε/ Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύη-σης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.Για πληροφορίες σχετικά με την προ-βολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη wwwsteinel-professionalde/garantieΕάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απο-ρία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

(Π×Υ×Β σε mm) UP: 103×103×32 AP: 119×119×33 Ηλεκτρική κατανάλωση 30 mA Τάση τροφοδοσίας Τάση Bus KNX, 21-30 V Ύψος εγκατάστασης 2-12 m Όρια ανίχνευσης 360° Εμβέλεια Ø 9 m True Presence (Ύψος εγκατάστασης έως μέγ. 4m) Ø 15 m Παρουσία Ø 15 m Κίνηση (ρυθμιζόμενη με ακρίβεια εκατοστού) Τιμές αισθητήρα True Presence Μέτρηση φωτός Θερμοκρασία: 0-40 °C Σχετική υγρασία αέρα: 0-100% Έξοδοι 4× έξοδος φωτός (ON/OFF, τιμή ρεοστάτη, σκηνή) Τιμή ρεοστάτη με φως εφέ 2× ρύθμιση σταθερού φωτός με βασικό φωτισμό, ΘΕΚ, παρουσία, θερμοκρασία, σχετική υγρασία αέρα, σημείο δρόσου, λογική πύλη, άνεση, μη παρουσία Ρύθμιση χρόνου 30 δευτερόπτα έως 18:12:15 ώρες (hh:mm:ss), λειτουργία IQ Ρύθμιση ευαισθησίας 2-1000 Lux Όρια θερμοκρασίας 0 °C έως +40 °C Είδος προστασίας IP 20 Συχνότητα True Presence 7,2 GHz (αντιδρά σε μικροκινήσεις των σημαντικών λειτουργιών) Ισχύς εκπομπής UWB ≤ -41dBm/MHz Συχνότητα Bluetooth 2,4-2,48 GHz Ισχύς εκπομπής Bluetooth 5 dBm/3 mW 12 Tεχνικά δεδομένα- 76 - - 77 - 13 Διαταραχές λειτουργίας

Βλάβη Αιτία Επίλυση Το φως δεν ανάβει ■ Ανύπαρκτη τάση

■ Όριο μεταγωγής φωτεινότητας πολύ χαμηλά ρυθμισμένο ■ Δεν υπάρχει ανίχνευση

■ Αυξήστε αργά το όριο μεταγωγής φωτεινότητας έως ότου ανάψει το φως ■ Δημιουργήστε ελεύθερη ορατότητα προς τον

Το φως δεν σβήνει ■ Όριο μεταγωγής φωτεινότητας πολύ

■ Μειώστε το όριο μεταγωγής φωτεινότητας Ο αισθητήρας απενεργοποιείται παρά την παρουσία ■ Ρυθμίστηκε λανθασμένο

■ Εμβέλεια πολύ χαμηλά

■ Όριο μεταγωγής φωτεινότητας πολύ

■ Επιλέξτε σενάριο με True Presence ■ Αλλάξτε την εμβέλεια ■ Αλλάξτε το όριο μεταγωγής φωτεινότητας Ο αισθητήρας απενεργοποιείται με μεγάλη καθυστέρηση ■ Χρονυστέρηση πολύ

■ Μειώστε χρονυστέρηση Ο αισθητήρας δεν ενεργοποιείται σε περίπτωση παρουσίας, παρά το σκότος ■ Όριο μεταγωγής φωτεινότητας πολύ χαμηλά επιλεγμένο ■ Ενεργό ημιαυτόματο ■ Αυξήστε το όριο μεταγωγής φωτεινότητας ■ Ενεργοποιήστε το υπεραυτόματο ή ενεργοποιήστε το φως μέσω πλήκτρου Ο αισθητήρας ενεργοποιείται παρά την

■ Κίνηση σε γειτονικούς χώρους και ορόφους ■ Αλλάξτε την εμβέλεια ■ Επιλέξτε σενάριο με χαμηλότερη ευαισθησία Εμφάνιση εσφαλμένης τιμής θερμοκρασίας ■ Διαφορετικά στρώματα

■ Καταχώριση τιμής διόρθωσης σε ETS- 78 -
