NÁVOD NA OBSLUHU True Presence KNX STEINEL

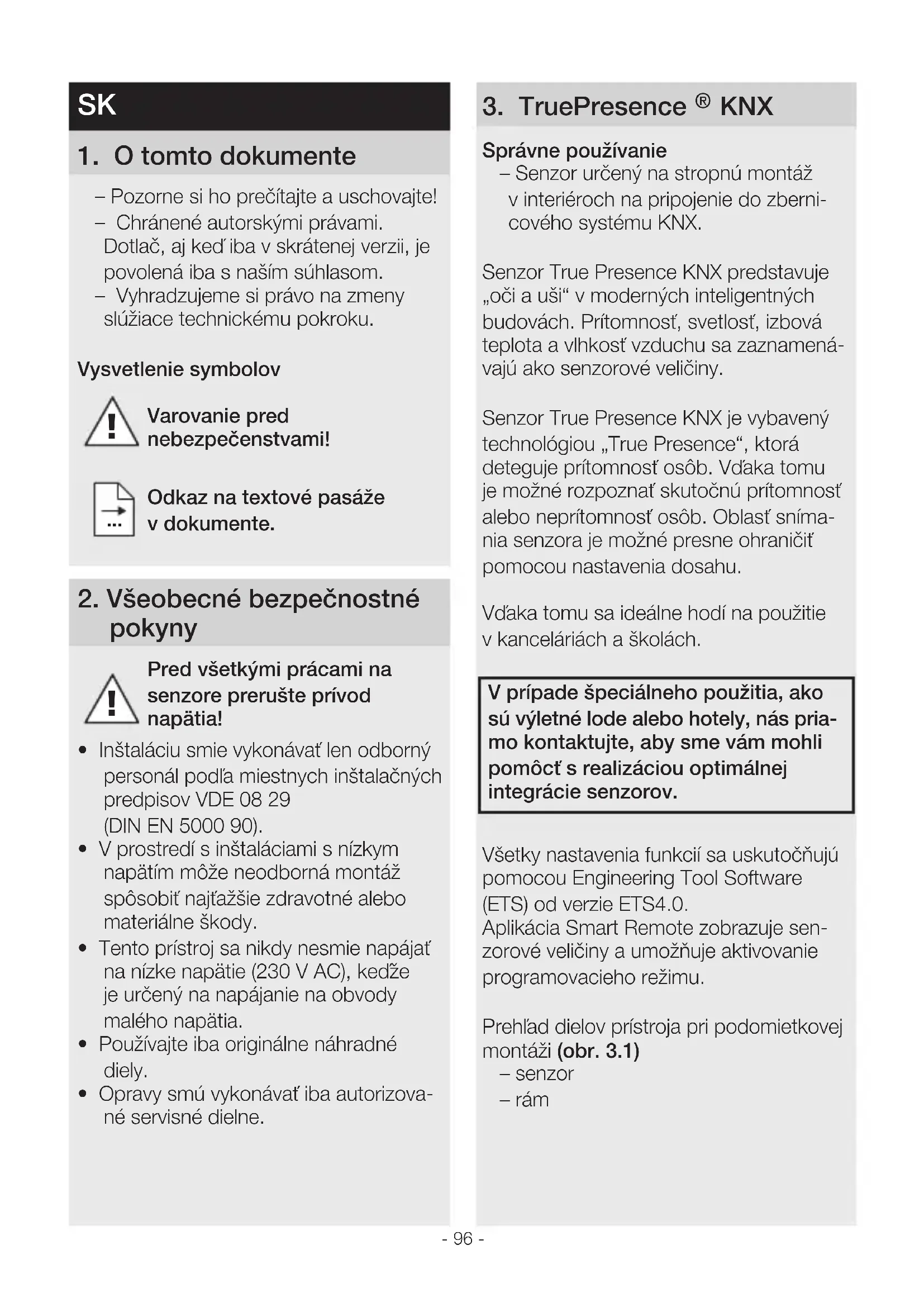

1 Otomto dokumente – Pozorne si ho prečítajte a uschovajte! – Chránené autorskými právami. Dotlač, aj keď iba v skrátenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov

Pred všetkými prácami na senzore prerušte prívod napätia!

• Inštaláciu smie vykonávať len odborný personál podľa miestnych inštalačných predpisov VDE 08 29 (DIN EN 5000 90).

• Vprostredí sinštaláciami snízkym napätím môže neodborná montáž spôsobiť najťažšie zdravotné alebo materiálne škody.

• Tento prístroj sa nikdy nesmie napájať na nízke napätie (230 V AC), keďže je určený na napájanie na obvody malého napätia.

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizova- né servisné dielne. 3 True Presence

KNX Správne používanie – Senzor určený na stropnú montáž vinteriéroch na pripojenie do zberni- cového systému KNX. Senzor True Presence KNX predstavuje „oči a uši“ vmoderných inteligentných budovách. Prítomnosť, svetlosť, izbová teplota a vlhkosť vzduchu sa zaznamená- vajú ako senzorové veličiny. Senzor True Presence KNX je vybavený technológiou „True Presence“, ktorá deteguje prítomnosť osôb. Vďaka tomu je možné rozpoznať skutočnú prítomnosť alebo neprítomnosť osôb. Oblasť sníma- nia senzora je možné presne ohraničiť pomocou nastavenia dosahu. Vďaka tomu sa ideálne hodí na použitie vkanceláriách a školách. Vprípade špeciálneho použitia, ako sú výletné lode alebo hotely, nás pria- mo kontaktujte, aby sme vám mohli pomôcť srealizáciou optimálnej integrácie senzorov Všetky nastavenia funkcií sa uskutočňujú pomocou Engineering Tool Software (ETS) od verzie ETS4.0. Aplikácia Smart Remote zobrazuje sen- zorové veličiny a umožňuje aktivovanie programovacieho režimu. Prehľad dielov prístroja pri podomietkovej montáži (obr31) – senzor – rám- 96 - - 97 - – Pri montáži svoľne položeným káblom vylomte montážnu príložku. (obr54) – Rám pevne priskrutkujte na adaptér pre nadomietkovú montáž. (obr55) – Pripojte konektor. (obr56) – Nasaďte senzor na rám. (obr57)

• Senzor drží na ráme na základe magnetu. Upozornenie: Na nastavenie dosahu je potrebné zada- nie montážnej výšky cez ETS. Upozornenie: Nadomietková montáž má vplyv na ziste- né senzorové veličiny. Preto sú vsoftvéri implementované korekčné faktory, ktoré účinkujú aktivovaním typu montáže „na omietku“ vsystéme ETS. 6 Funkcie a nastavenia Nastavenia z výroby – Pozri opis aplikácie KNX Uvedenie do prevádzky Pri prvom uvedení do prevádzky zhotoví senzor prítomnosti priestorový obraz. Pri tom musí byť miestnosť na 2 až 2,5mi- núty bez pohybu. Upozornenie: Ak sa zmení dosah alebo montážna výš- ka, vyhotoví sa tiež priestorový obraz. Citlivosť senzora True Presence môžete nastaviť pomocou ETS od 1 (=nízka) po 9 (=vysoká). Ktoré funkcie sa majú použiť (aktivovať), to sa nastaví prostredníctvom okna parametrov „Všeobecné nastavenia“ pomocou ETS. Prehľad dielov prístroja pri nadomietkovej montáži (obr32) – senzor – rám – adaptér pre nadomietkovú montáž Rozmery výrobku pri podomietkovej montáži (obr33) Rozmery výrobku pri nadomietkovej montáži (obr34) Oblasť snímania (obr35) 4 Inštalácia Schéma zapojenia (obr41) 5 Montáž

• Skontrolujte prípadné poškodenie všetkých dielov.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie prítom- nosti osôb.

• Vypnite napájanie elektrickým prúdom. (obr41) Montážny postup pri podomietkovej montáži – Rám pevne priskrutkujte na inštalačnú krabicu. (obr51) – Pripojte konektor. (obr52) – Nasaďte senzor na rám. (obr53)

• Senzor drží na ráme na základe magnetu. Montážny postup pri nadomietkovej montáži – Vyvŕtajte otvory a naskrutkujte adaptér pre nadomietkovú montáž. (obr54) SK- 98 - Upozornenie: Popis aplikácie nájdete na stránke knxsteinelde

1. Zadajte fyzickú adresu a vytvorte

aplikačný program v ETS.

2. Do senzora True Presence načítajte fy-

zickú adresu a aplikačný program. Po výzve stlačte programovacie tlačidlo A (obr41). Aplikácia diaľkového ovládania Smart Remote Na prečítanie a aktivovanie programo- vacieho režimu senzora True Presence si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu STEINEL Smart Remote vo svojom AppStore. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth. Android iOS Funkcia LED Inicializácia: LED svieti na bielo Normálna prevádzka: LED nesvieti Bluetooth spojenie aktívne: LED svieti na modro Chyba: LED svieti na červeno Programovacia prevádzka: LED svieti na zeleno Aplikácia nie je parametrizovaná vôbec alebo nesprávne: LED svieti na oranžovo 7 Príslušenstvo adaptér pre nadomietkovú montáž (EAN: 4007841 063887) 8 Starostlivosť/údržba Výrobok nevyžaduje údržbu. Senzor môžete vprípade znečistenia očistiť vlhkou handrou (bez čistiaceho prostriedku). 9 Likvidácia Elektrické zariadenia, príslušenstvo a oba- ly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzuj- te do komunálneho odpadu! Iba pre krajiny EÚ Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elek- trické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.- 98 - - 99 - 10 Zhoda STEINEL Vertrieb GmbH týmto vyhlasuje, že rádiové zariadenie typu TRUE PRE- SENCE KNX je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.steinel.de 11 Záruka výrobcu Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine exis- tujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav aná- ležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neob- sahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkč- nosť všetkých elektronických súčiastok akáblov, ako aj bezchybnosť všetkých použitých materiálov aich povrchov. Uplatnenie záruky Ak chcete svoj výrobok reklamovať, zašlite ho vkompletnom stave asuhra- denými prepravnými nákladmi spolu soriginálnym dokladom okúpe, ktorý musí obsahovať dátum kúpy aoznačenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, as Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad okúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady ariziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť. Informácie omožnostiach uplatnenia zá- ručného prípadu nájdete na našej stránke wwwnecosk Ak uvás došlo kzáručnému prípadu alebo ak máte otázky týkajúce sa výrob- ku, môžete nás kedykoľvek telefonicky kontaktovať na našej servisnej linke: +421/42/4456710.

ZÁRUKA ROK VÝROBCU ZÁRUKA ROKY VÝROBCU ZÁRUKA ROKOV VÝROBCU SK- 100 - Rozmery (Š×V×H v mm) pod omietkou: 103×103×32 na omietke: 119×119×33 Odber prúdu 30 mA Napájacie napätie zbernicové napätie KNX, 21 – 30 V Montážna výška 2 – 12 m Oblasť snímania 360° Dosah Ø 9 m True Presence (do max. montážnej výšky 4m) prítomnosť Ø 15 m pohyb Ø 15 m (možnosť nastaviť na centimeter presne) Senzorové hodnoty True Presence meranie svetla teplota: 0 – 40 °C relatívna vlhkosť vzduchu: 0 – 100% Výstupy 4× výstup svetla (ON/OFF, hodnota tlmenia, scéna) hodnota tlmenia sefektným svetlom 2× regulácia konštantného svetla so základným osvetlením, kúrenie/ventilácia/klíma, prítomnosť, teplota, relatívna vlhkosť vzduchu, rosný bod, logická mriežka, pohodlie, neprítomnosť Nastavenie času 30 sekúnd do 18:12:15 hod. (hh:mm:ss), režim IQ Nastavenie stmievania 2 – 1000 lx Teplotný rozsah 0 °C až +40 °C Krytie IP 20 Frekvencia True Presence 7,2 GHz (reaguje na mikropohyby vitálnych funkcií) Vysielací výkon UWB ≤ -41dBm/MHz Frekvencia Bluetooth 2,4 – 2,48 GHz Vysielací výkon Bluetooth 5 dBm/3 mW 12 Technické údaje- 100 - - 101 - 13 Prevádzkové poruchy

Porucha Príčina Riešenie Svetlo sa nezapína ■ chýba pripojovacie napätie ■ príliš nízka hodnota prahu spínania svetlosti ■ žiadne zaznamenanie pohybu ■ skontrolovať pripojovacie napätie ■ pomaly zvyšovať prah spínania svetlosti, kým sa nezapne svetlo ■ vytvoriť voľný výhľad na senzor ■ skontrolovať oblasť snímania Svetlo sa nevypína ■ príliš vysoká hodnota prahu spínania svetlosti ■ nastaviť nižší prah spínania svetlosti Senzor sa vypína napriek prítomnosti osôb ■ nastavená nesprávna situácia ■ nastavený príliš malý dosah ■ príliš nízka hodnota prahu spínania svetlosti ■ zvoliť situáciu sTrue Presence ■ zmeniť dosah ■ zmeniť prah spínania svetlosti Senzor sa vypína príliš neskoro ■ doba dobehu príliš dlhá ■ skrátiť dobu dobehu Senzor sa nezapína napriek tme počas prítomnosti osôb ■ zvolená príliš nízka hodnota prahu spínania svetlosti ■ poloautomatika aktívna ■ zvýšiť prah spínania svetlosti ■ aktivovať plnú automatiku alebo zapnúť svetlo pomocou tlačidla Senzor sa zapína napriek neprítomnosti osôb ■ pohyb vsusedných miestnostiach a poschodiach ■ zmeniť dosah ■ zvoliť situáciu snižšou citlivosťou Zobrazená nesprávna hodnota teploty ■ rôzne vzduchové medzery ■ zaviesť opravu do ETS- 102 -
