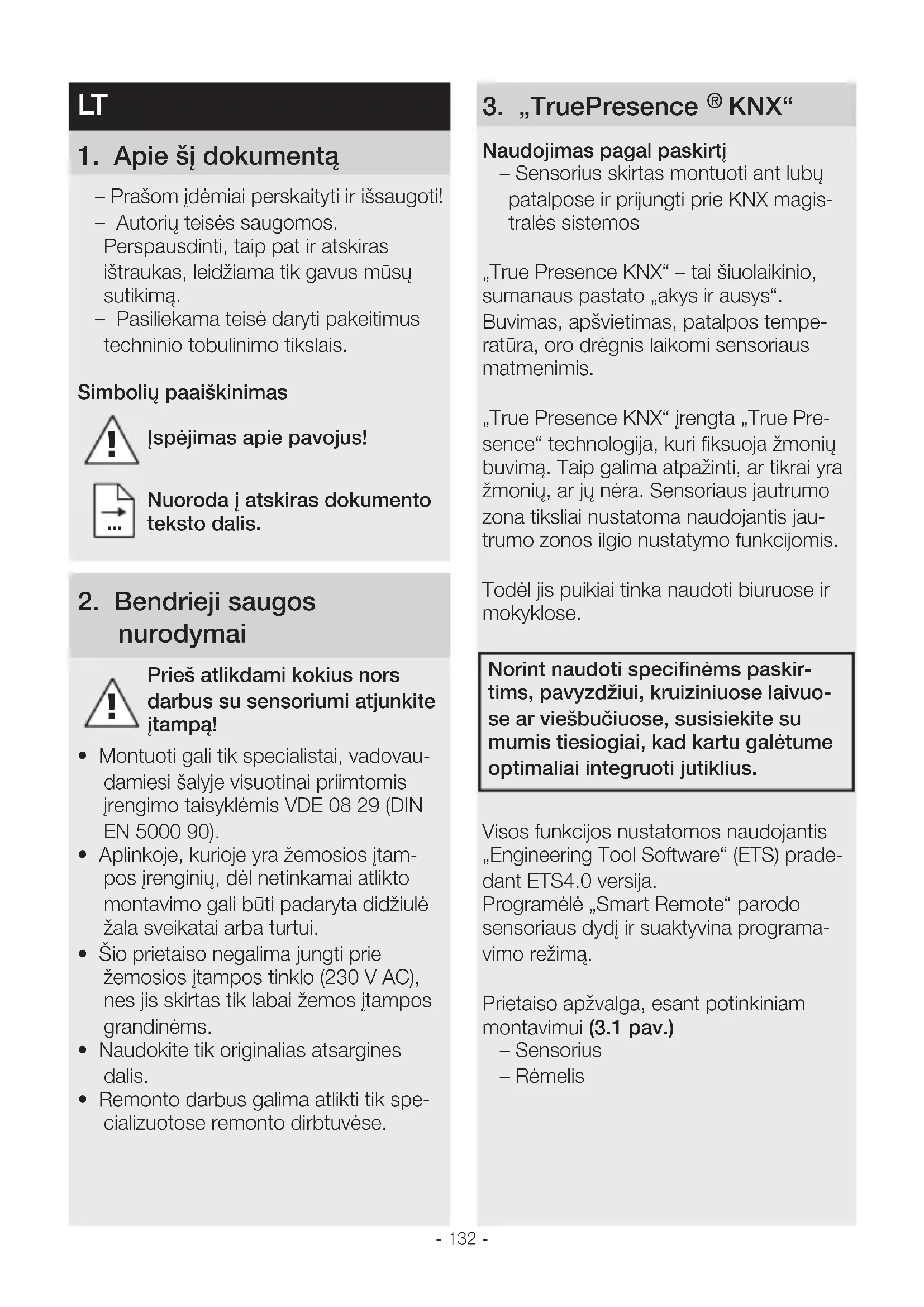

NAUDOJIMO INSTRUKCIJA True Presence KNX STEINEL

• Prašom jdémiai perskaityti ir išsaugoti!
  Autoriyeises saugomos.

Perspausdinti, taip pat ir atskiras istraukas, leidziama tik gavus musu sutikima.

• Pasiliekama teise daryti pakeitimus techninio tobulinimo tikslais.

Simboliu paaiskinimas

Ispejimas apie pavojus!

Nuoroda j atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Pries atlikdami kokius hors darbus su sensoriumi atjunkite jtampa!

Montuoti gali tik specialistai, vadovaudamiesi salyje visuotinai priimtomis jrengimo taisyklémis VDE 08 29 (DIN EN 5000 90).
- Aplinkoje, kurioje yraŽemosios jtamposjrenginiu, del netinkamai atliktomontavimo gali buti padaryta didziuležala sveikatai arba turtui.
- Sio prietaiso negalima junti prie zemosios jtampos tinklo (230 V AC), nesjis skirtsas tik labai zemos jtampos grandinèms.
- Naudokite tik originalias atsargines dalis.
- Remonto darbus galima atlikti tik spe-cializuotose remonto dirbtuvèse.

3. „TruePresence® KNX“

Naudojimas pagal paskirtj

• Sensorius skirts montuoti ant lubuy patalpose ir prijungti prie KNX magistralés sistemas

"True Presence KNX" - tai šiulaikinio, sumanaus pastato „akys ir ausys".

Buvimas, apšvietimas, patalpos temperatura, oro dregnis laikomi sensoriaus matmenimis.

"True Presence KNX" jrengta ,True Presence" technologija, kuri fiksuoja zmoniu buvima. Taip galima atpažinti, ar tikrai yra zmoniu, ar ju nera. Sensoriaus jautrumo zona tiksliai nustatoma naudojantis jau-trumo zonos ilgio nustatymo funkcjomis.

Todél jis puikiai tinka naudoti biuruose ir mokyklose.

Norint naudoti specinèms paskirtims, pavyzdžiui, kruiziniuose laivuose ar višbučiuose, susisiekite su mumis tiesiogiai, kad kartu galétume optimalai integruoti jutiklius.

Visos funkcijos nustatomos naudojantis „Engineering Tool Software" (ETS) pradedant ETS4.0 versija.

Programéle „Smart Remote“ parodo sensoriaus dydj ir suaktyvina programavimo režima.

Prietaiso apžvalga, esant potinkiniam montavimui (3.1 pav.)

• Sensorius
• Rémelis

Prietaiso apžvalga, esant virstinkiniam montavimui (3.2 pav.)

• Sensorius
• Rémelis
• Virstinkinis suderintuvas

Gaminio matmenys, esant potinkiniam montavimui (3.3 pav.)

Gaminio matmenys, esant virstinkiniam montavimui (3.4 pav.)

Matavimo zona (3.5 pav.)

4. Irengimas

Prijungimo schema (4.1 pav.)

5. Montavimas

• Visas dalis patikrinkite del pažeidimy.
• Esant pažeidimams gaminio nenaudokite.
• Pasirinkite tinkama montavimo vieta atsižvelgdami j jautrumo zonos ilgj ir buvimo fiksavima.
• Isjunkite elektros energijos tiekima (4.1 pav.)

Montavimo veiksmai / potinkinis montavimas

• Priveržkite rémeli ant jmontuojamosios déžutès (5.1 pav.)

• Prijunkite kištukine jungti (5.2 pav.)
  -Uzddekite sensoriu ant remelio (5.3 pav.)

• Sensorius ant rémelio laikosi magnetiiu būdu.

Montavimo veiksmai / virstinkinis montavimas

• Isgrežkite skies ir priveržkite suderintuva, skirta virstinkiniam montavimui (5.4 pav.)

• Kai montuojama nepaslépus kabelio, išlaužkite montavimo antdéklá (5.4 pav.)

• Priveržkite rémelj ant suderintuvo, skirto virstinkiniam montavimui (5.5 pav.)
• Prijunkite kišukine jungti (5.6 pav.)
  -Uzdekite sensoriu ant remelio (5.7 pav.)
  Sensorius ant rémelio laikosi magnetiiu būdu.

Pastaba:

norint nustatyti jautrumo zonos ilgi butina jvesti montavimo aukstj naudojantis ETS.

Pastaba:

virstinkinis montavimo budas turi jtakos nustatyam sensoriaus dydziui. Todel programinéje jrangoje jdiegti korekturos koeficientai, veikiantys ETS suaktyvinus montavimo budá „Virstinkinis".

6. Funkcijos ir nustatymai

Gamyklos nustatymas

Pirma karta jjungus buvimo sensorius sukuria patalpos vaizda. Tuo metu patalpoje 2-2,5 minutes neturi buti judejimo.

Pastaba:

keičiant jautrumo zonos ilgi arba montavimo aukstj taip pat sukuriamas patalpos vaizdas.

Naudojantis ETS „True Presence“ sensoriaus jautruma galima nustatyti nuo 1 (= mažas) iki 9 (= didelis).

Kurios šiu funkcju turi buti naudiojamos (suaktyvintos), nustatoma naudojantis programinès irangos ETS parametru langu „Bendrieji nustatymai".

Pastaba:

taikymo aprasas pateiktas knx.steinel.de

1. Suteikite adresa ir ETS sukurkite taikomajaprograma.
2. Fizinj adresa ir taikymo programa jkelkite j „True Presence" sensoriu. Jeiguprasoma, paspauskite programavimomygtuka A (4.1 pav.).

Išmanioji nuotolinio valdymo programèle „Smart Remote App“

Norint nuskaityi ir suaktyvinti „True Presence" sensoriaus programavimo režima, šmaniuoju Telefonu arba planšetiniuk kompiuteriu iš „AppStore" reikia atsisiusti STEINEL šmanija nuotolinio valdymoprograměle „Smart Remote App". Tam reikalingas šmanusis Telefonas arba planšeté, kurioje jdiegtas „Bluetooth".

Android

iOS

Šviesos diody fungcija

Iniciavimas: šviesos diodas šviečia balta spalva

lprastas režimas: šviesos diodas išjungtas Aktyvi „Bluetooth“ jungtis: šviesos diodas šviečia mélyna spalva

Klaida: šviesos diodas šviečia raudona spalva

Programavimo režimas: šviesos diodas
šviečia Žalia spalva

Programéleje nejvesti parametrai arba jie klaidingi: šviesos diodas šviečia oranzine spalva

7. Priedai

Suderintuvas, skirts virstinkiniam rezimui (EAN: 4007841 063887)

8. Technine priežiūra / kita priežiūra

Gaminui technine priežiura nereikalinga. Užsiteršusj sensoriu galima valyti dręgnu skudureliu (be valiklio).

9. Salinimas

Elektros prietaisai, priedai ir pakuotès turi buti perdirbami aplinkai nekenksmingu budu.

Neismeskite elektros prietau karti su buitinémis atliekomis!

Tik ES šalims

Remiantis galiojanica Europos Sajungos Direktyva del elektros ir elektronikos jrangos atlieku ir jos Perkinsimo naciona line teise, nebetinkami naudoti elektros prietaaisai turi buti renkami atskirai ir perdirbami aplinkai nekenksmingu budu.

10. Atitiktis

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo jrenginiţ tipas TRUE PRESENCE KNX atitinka Direktyva 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Kaip pirkëjas, priereikus, turite jums jstatymu suteiktas teises, reiskiamas pardavëjui. Jeigu šios teasës egzistuoja jusu šalyje, mūsugarantija ju negalisumažinti arba apriboti. Suteikiame jums 5 metu garantija užtikrindami puikias savybes ir sklandu „STEINEL-Professional“ sensorinio gaminio veikima. Garantuojame, kad šiame gaminyj nera medziagos, gamybos ir konstrukciniu defektu. Garantuojame sklandu visu elektroniniu daliu ir kabeliu veikimäir užtikriname, kad visos naudotos medziagos ir ju paviršiai yra be trukumu.

Galiojimas

Jeigu norite pareikstipretenzija del gaminio, atsiuskite jj visa, apmokejegabenimo islaidas, su originaliu pirkimo dokumentu, kuriameturi buti nurodyta pirkimo data ir pavadinimas, pardavejui iS kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantine 32, Kaunas) arba tiesiaigamintojui siuo adresu:

Neries krantine 32, LT-48463 Kaunas.

Todél rekomenduojame pirkimo dokumenta saugoti iki garantinio laiko pabai-gos. STEINEL nedengia gabenimo islaidu ir neatsako už rizika gražinant. Informaci-jos kaip pasinaudoti garantine teasirasite musu svetainéje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimugusijusiugsu siuogaminiubet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiaigamintojui jo aptarnavimo skyriaus budinciaja linja 8-37-408030.

12. Techninai duomenys
Matmenys UP: 103 × 103 × 32 (P × A × G mm) AP: 119 × 119 × 33
Elektros suvarojimas 30 mA
Maitinimo jtampa KNX Šynos jtampa, 21-30 V
Montavimo aukštis 2-12 m
Jautrumo zona 360°
Jautrumo zonos ilgis Ø 9 m „True Presence“ (iki maks. 4 m montavimo aukšćio) Ø 15 m buvimas Ø 15 m judëjimas (nustatoma centimétru tikslumu)
Sensoriaus reikšmès „True Presence“ Šviesos matavimas Temperatūrā: 0-40 °C Santykinis oro dregnis: 0-100 %
Išvadai 4× šviesos išvadai	(ON/OFF, reguliavimo reikšmè, foninis apšvielmetimas) Reguliavimas su dekoratyviniu apšvielmetmu, 2× nuolatinio apšvielmetimo reguliavimas su baziniu apšvielmetmu, šildymo, vészinimo ir oro kondcionavimo prietaisai, buvimas, temperatūrā, santykinis oro dregnis, rasos taškas, loginis elementas, jaukumas, Žmoniu nebuvimas
Šviétrimo trukmès nustatymas	30 sekundžių iki 18:12:15 valandy (hh:mm:ss), IQ režimas
Prieblandas lygio nustatymas	2-1000 liuksu
Temperatūros diapazonas Nuo 0 iki +40 °C
Saugos klasè IP 20
„True Presence“ dažnis 7,2 GHz (reagujoa j gyvybinių funkcijų mikrojudesius)
UWB siuntimo galia ≤ -41dBm/MHz
„Bluetooth“ dažnis 2,4-2,48 GHz
„Bluetooth“ siuntimo galia 5 dBm/3 mW

13. Veikimo sutrikimai

Sutrikimas Priežastis Istaisymas

Šviesa nejsijungia	Néra jtampos	Patikrinkite prijungimo jtampa
	Nuo aplinkos apšviétrimo priklausantis jjungimo slenkstis nustatyas per Žemai	Didinkite nuo aplinkos apšviétrimo priklausanti jjungimo slenkstj, kol jsijungs švesa
	Nefiksuojamas judéjimas	Pašalinkite kliūtis iš sensoriaus lauko Patikrinkite jautrumo zona
Šviesa neišijungia	Nuo aplinkos apšviétrimo priklausantis jjungimo slenkstis per aukstas	Nustatykite Žemesnj nuo aplinkos apšviétrimo priklausanti jjungimo slenkstj
Sensorius išsijungia nepaisant buvimo	Nustatydas netinkamas scenarijus	Pasirinkite scenariju su „True Presence“
	Nustatydas per trumpas jautrumo zonos ilgis	Pakeiskite jautrumo zonos ilgi
	Nuo aplinkos apšviétrimo priklausantis jjungimo slenkstis per Žemas	Pakeiskite nuo aplinkos apšviétrimo priklausanti jjungimo slenkstj
Sensorius išsijungia per vélai	Per ilgas inercinio veikimo laikas	Sutruppinkite inercinio veikimo laika
Nepaisant tamsaus paros laiko esant buvimui sensorius nejsijungia	Pasirinktas per Žemas nuo aplinkos apšviétrimo priklausantis jjungimo slenkstis Daliné automatika aktyvi	Padidinkite nuo aplinkos apšviétrimo priklausanti jjungimo slenkstj Suaktyvinkite daline automatika arba jungikliu jjunkite šviesa
Sensorius išsijungia nepaisant nebuvimo	Judéjimas šalia esančiose patalpose ir aukštuose	Pakeiskite jautrumo zonos ilgi Pasirinkite mažesnio jautrumo scenariju
Rodoma netinkama temperatura	Skirtingi oro sluoksniai	Iveskite j ETS koregavimo reiksmę
