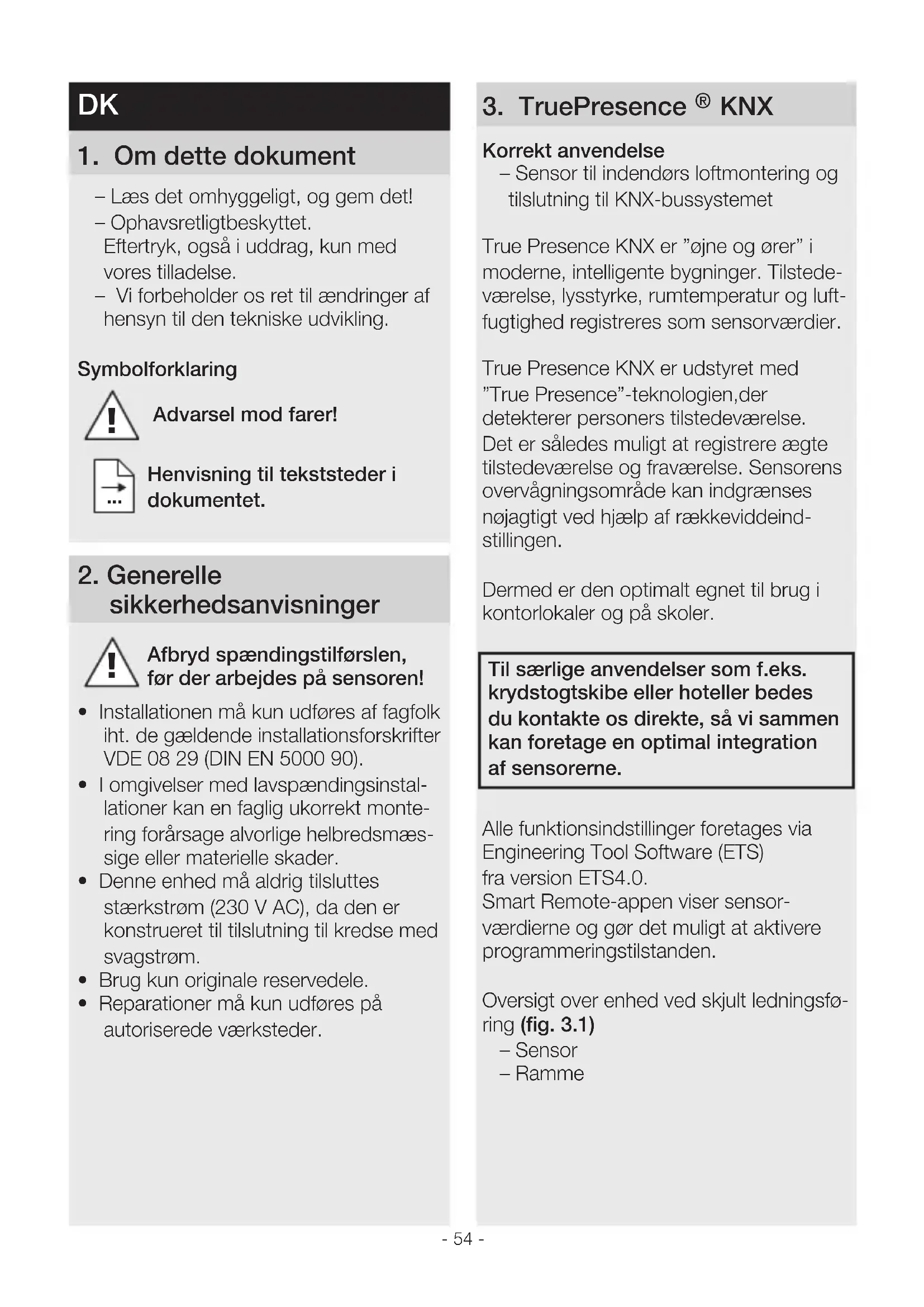

1. Om dette dokument

• Laes det omhyggeligt, og gem det!
• Ophavrsretligbeskyttet. Eftertryk, ogsa i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret tilændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på sensoren!

• Installationen må kun udføres af fagfolk iht. de gældende installationsforskrifter VDE 08 29 (DIN EN 5000 90).
• I omgivelser med lavspaendingsinstallationer kan en faglig ukorrekt montering forarsage alvorlige helbredsmaessige eller materielle skader.
• Denne enched må aldrig tilsluttes stærkstrøm (230 V AC), da den er konstrueret til tilslutning til kredse med svagstrøm.
• Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. TruePresence® KNX

Korrekt anvendelse

• Sensor til indendørs loftmontering og tilslutting til KNX-bussystemet

True Presence KNX er udstyret med "True Presence"-teknologien,der detekterer personers tilstedevaerelse. Det er saledes muligt at registriere ægte tilstedevaerelse og fraveraelse. Sensorens overvågningsområde kan indgræses nogagtigt ved hjælp af rækkeviddeind-stillingen.

Dermed er den optimalt egnet til brug i kontorlokaler og på skoler.

Til særlige anvendelser som f.eks. krydstogtskibe eller hoteller bedes du kontakte os direkte, sä viSAM men kan foretage en optimal integration af sensorerne.

Alle funktionsindstlinger foretages via Engineering Tool Software (ETS) fra version ETS4.0.

Smart Remote-appen viser sensorværderne og gør det muligt at aktivereprogrammeringstilstanden.

Oversigt over enhed ved skjult ledningsføring (fig. 3.1)

• Sensor
• Ramme

Oversigt over enhed ved synlig ledningsføring (fig. 3.2)

• Sensor
• Ramme
• Synlig adapter

Produktmal ved skjult ledningsf.orging (fig. 3.3)

Produktmål ved synlig ledningsføring (fig. 3.4)

• Kontroller allekomponenterfor beskadigelser.
• Er produit bestadiget, på det ikke tages i brug.
  Vaelg et egnet monteringssted, hvorder er taget hensyn til rækkevidde ogtilstedevaerelsesregistering.
• Afbryd strømforsyningen (fig. 4.1)

Monteringstrin til skjulttilforselsledning

• Skru rammen fast på indbygningsdäsen (fig. 5.1)
  -Tilslut stik forbindelsen (fig. 5.2)

• Sæt sensoren på rammen (fig. 5.3)

• Sensoren sidder magnetisk fast på rammen.

• Bor huller, og skru den synlige adapter
  på (fig. 5.4)
• Tryk monteringslasken ud ved montering med synligt kabel (fig. 5.4)
• Skru rammen fast på den synlige adapter (fig. 5.5)

-Tilslut stikforbindelsen (fig. 5.6)
- Sæt sensoren på rammen (fig. 5.7)

• Sensoren sidder magnetisk fast på rammen.

Bemerk:

Rækkevidden skal indstilles ved at indtaste monteringshøjden via ETS.

Bemerk:

Monteringen med synlig ledningsfording påvirker de fundne sensorværdier. Derfor er der implementeret korrektionsfaktorer i softwaren, som fär effekt, nar monteringstypen "Synlig ledningsfording" aktiveres i ETS.

6. Funktion og indstillinger

Standardindstlinger

• Se KNX-applikationsbeskrivelse

Idrifttagning

Ved forste ibrugtagning opretter tilstede varelssensoren et billede af rummet. Under dette skal rummet vaere uden bevagelse i 2 til 2,5 minutter.

Bemerk:

Hvis rækkevidden aller monteringshøjden ændres, oprettes der øgså et billede af rummet.

True Presence- sensorens folsomhed kan indstilles via ETS fra 1 (= lav) til 9 (= hoj).

Hvilke af disse Funktioner, der skal bruges (aktiveres), indstilles med ETS via parametervinduet "Generelle indstlinger".

Bemærk:

Applikationsbeskrivelsen finder du under knx.steinel.de

1. Tildel fysisk adresse, og opret applikationsprogram i ETS.

2. Indlæs den fysiske adresse og applikationsprogrammet i True Presence-sensoren. Tryk på programmeringsknappen A (fig. 4.1),ningar du opfords til det.

Smart Remote-app

For at udlæse og aktivere True Presence-sensorens programmeringstilstand med smartphone eller tablet skal du downloade STEINEL Smart Remote-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android

iOS

LED-funktion

Initialising: LED lyser hvidt

Normal tilstand: LED er slukket

Bluetooth-forbindelse aktiv: LED lyser blät

Fejl:LED lyser rødt

Programmingstilstand: LED lyser gront

Applikation称之 parametreet aller forkert:LED lyser orange

7. Tilbehør

Synlig adapter (EAN: 4007841 063887)

8. Vedligeholdelse/pleje

Produkt er vedligeholdelsesprit. Sensoren kan i tilfaelde af tilsmudsning rengores med en fugtig klud (uden rengringsmiddel).

9. Bortskaffelse

Smid jakelapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande

I henhold til det europaeiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljovenlig genvinding.

10. Overensstemmelse

Hermed erklærer STEINEL Vertrieb GmbH, at radioudstyrdypen TRUE PRESENCE KNX er i overensstemmelse med direktiv 2014/53/EU. EU-overensstammelseserklaeringens fulde tekst kan findes på folgende internetadresse: www.steinel.de

11. Producentgaranti

Som kober har du de lovbestemterettigheder over for saelger. Safremt disserettigheder eksisterer i dit land, hverken afkortes ellerebgrenses de af voresgarantierklaring.Vi giver 5 ars garanti for fejflri og korrekt funktion pa dit STEINEL-Professional-sensorteknologi-produkt. Vi garanterer, at dette produkt okay har materiale-,produktions-ller konstruktionsfejl.Vi giver garanti for alle elektroniskekomponents og kablers Funktionseveog for, at alle anvendte materialer og disses overflader okay har mangler.

Fremsættelse af krav

Hvis du vil fremsætte en reklamation over dit produit, bedes du sende produitek komplet og fragtrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udlobet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produitet.

Du finder informationer om gennemfrolese af et garantikrav på vores hjemmeside www.roliba.dk

Hvis du har et garantitilfæle deller et sporgsmål til dit produit, kan du altid ringe på tlf. ([phone].

12. Tekniske data
Mål	Skjult: 103 × 103 × 32
(B × H × D i mm)	Synlig: 119 × 119 × 33
Strømforbrug 30 mA
Forsyningsspænding KNX-busspænding, 21-30 V
Monteringshøjde 2-12 m
Overvågningsområde 360°
Rækkevidde Ø 9 m True Presence (op til maks. 4 m monteringshøjde)
Ø 15 m tilstedeværelse
Ø 15 m bevægelse
(kan indstillesøjagtigt på centimeter)
Sensorværdier True Presence
Lysmåling
Temperatur: 0-40 °C
Relativ luftfugtighed: 0-100 %
Udgange 4× lysudgang (ON/OFF, dæmpningsværdi, scene)
Dæmpningsværdi med effektlys
2× regulering af permanent belysning med basisbelysning, HVAC, tilstedeværelse, temperatur, relativ luftfugtighed, dugpunkt, gate, veltipashed, antitilstedeværelse
Tidsindstilling 30 sekunder til 18:12:15 timer (hh:mm:ss), IQ-tilstand
Skumringsindstilling 2-1.000 lux
Temperaturområde 0 °C til +40 °C
Kapslingsklasse IP 20
Frekvens True Presence 7,2 GHz (reagerer på de vitale Funktioners mikrobebevægelser)
UWB-sendeeffekt ≤ -41dBm/MHz
Bluetooth-frekvens	2,4-2,48 GHz
Bluetooth-sendeeffekt	5 dBm/3 mW

13. Driftsforstyrrelser

Fejl Årsag Afhjælpning
Lampen tænder ikke	Ingen til Slutnings-spænding	■ Kontrolértil Slutningsspændingen
	■ Lysstyrke-omskiftningstærskelindstillet for lavt	■ Øg lysstyrke-omskiftningstærsklenlangsomt, indtil lysetændes
	■ Ingen bevgelses-Registrarering	■ Sørg for, at der er fritudsyn til sensoren
		■ Kontrolérovervågningsområdet
Lampen slukker ikke	Lysstyrke-omskiftningstærskel forhøj	■ Indstil lavere lysstyrke-omskiftningstærskel
Sensor slukker trodstilstedevæelse	■ Forkert��arie indstillet	■ Vælg��arie medTrue Presence
	■ Rækkevidde indstilletfor kort	■ Ændr rækkevidden
	■ Lysstyrke-omskiftningstærskelfor lav	■ Ændr lysstyrke-omskiftningstærskel
Sensor slukker for sent	■ Afterløbstiden er for lang	■ Reducer afterløbstiden
Sensoren tænder ikkeved tilstedevæelse, selvom det er mørkt	■ Valgt lysstyrke-omskiftningstærskelfor lav	■ Forhøj lysstyrke-omskiftningstærsklen
	■ Halvautomatisk aktiv	■ Aktivér fuldautomatisk,eller tænd lyset medknappen
Sensoren tænder trodsfravæelse	■ Bevgelse i tilstø-dende rum og påtilstødende etager	■ Ændr rækkevidden
		■ Vælg��arie medminde folsomhed
Forkerttemperaturværdi vist	■ Forskellige luftlag	■ Indtast korrektionsværdi i ETS
