KASUTUSJUHEND True Presence KNX STEINEL

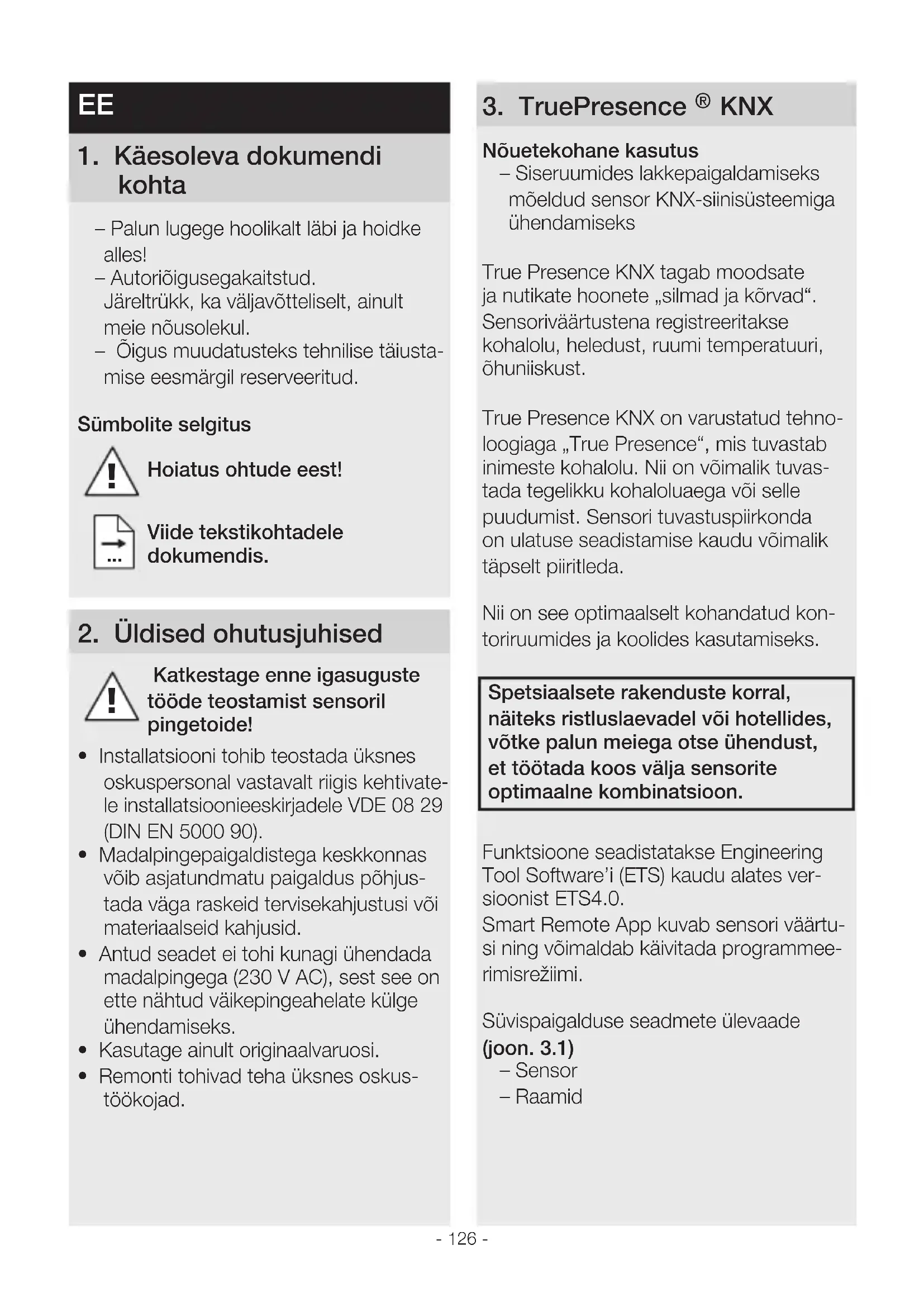

1 Käesoleva dokumendi kohta – Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiusta- mise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis 2 Üldised ohutusjuhised

Katkestage enne igasuguste tööde teostamist sensoril pingetoide!

• Installatsiooni tohib teostada üksnes oskuspersonal vastavalt riigis kehtivate- le installatsioonieeskirjadele VDE 08 29 (DIN EN 5000 90).

• Madalpingepaigaldistega keskkonnas võib asjatundmatu paigaldus põhjus- tada väga raskeid tervisekahjustusi või materiaalseid kahjusid.

• Antud seadet ei tohi kunagi ühendada madalpingega (230 V AC), sest see on ette nähtud väikepingeahelate külge ühendamiseks.

• Kasutage ainult originaalvaruosi.

• Remonti tohivad teha üksnes oskus- töökojad. 3 True Presence

KNX Nõuetekohane kasutus – Siseruumides lakkepaigaldamiseks mõeldud sensor KNX-siinisüsteemiga ühendamiseks True Presence KNX tagab moodsate ja nutikate hoonete „silmad ja kõrvad“. Sensoriväärtustena registreeritakse kohalolu, heledust, ruumi temperatuuri, õhuniiskust. True Presence KNX on varustatud tehno- loogiaga „True Presence“, mis tuvastab inimeste kohalolu. Nii on võimalik tuvas- tada tegelikku kohaloluaega või selle puudumist. Sensori tuvastuspiirkonda on ulatuse seadistamise kaudu võimalik täpselt piiritleda. Nii on see optimaalselt kohandatud kon- toriruumides ja koolides kasutamiseks. Spetsiaalsete rakenduste korral, näiteks ristluslaevadel või hotellides, võtke palun meiega otse ühendust, et töötada koos välja sensorite optimaalne kombinatsioon Funktsioone seadistatakse Engineering Tool Software’i (ETS) kaudu alates ver- sioonist ETS4.0. Smart Remote App kuvab sensori väärtu- si ning võimaldab käivitada programmee- rimisrežiimi. Süvispaigalduse seadmete ülevaade (joon 31) – Sensor – Raamid- 126 - - 127 - Märkus Ulatuse seadistamiseks tuleb ETSi kaudu sisestada paigalduskõrgus. Märkus Pindpaigaldus mõjutab tuvastatavaid sensoriväärtuseid. Seetõttu tuleb tark- varas rakendada korrigeerivaid tegureid, mis toimivad, kui ETSis aktiveeritakse paigaldusliik „Pindpaigaldus“. 6 Funktsioon ja seadistused Tehaseseadistused – Vt KNX rakenduse kirjeldust Kasutuselevõtmine Esmakordsel käikuvõtmisel loob kohal- olusensor ruumist pildi. Selleks ei tohi ruumis 2 kuni 2,5 minutit keegi liikuda. Märkus Juhul kui tuvastuskaugust või paigaldus- kõrgust muudetakse, luuakse samuti ruumist pilt. True Presence’i sensori tundlikkust saab ETSi kaudu seadistada väärtuselt 1 (madal) kuni väärtuseni 9 (kõrge). Seda, milliseid funktsioone kasutada (ak- tiveerida), saab seadistada parameetriak- na „Üldised seadistused“ kaudu ETSis. Märkus Rakenduse kirjelduse leiate aadressilt knxsteinelde

1. Määrake ETS-is füüsikaline aadress ja

seadistage rakendusprogramm.

2. Laadige füüsiline aadress ja rakendus-

programm True Presence’i sensorisse. Viiba kuvamisel vajutage programmee- rimisnuppu A (joon 41). Pindpaigalduse seadmete ülevaade (joon 32) – Sensor – Raamid – Pindpaigaldusadapter Süvispaigalduse toote mõõtmed (joon 33) Pindpaigalduse toote mõõtmed (joon 34) Tuvastuspiirkond (joon 35) 4 Installatsioon Ühendusskeem (joon 41) 5 Montaaž

• Kontrollige kõiki koostedetaile kahjus- tuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Valige sobiv paigalduskoht, pidades silmas tööraadiust ja kohalolu tuvas- tamist.

• Lülitage voolutoide välja (joon 41) Süvispaigalduse töösammud – Kinnitage raam paigalduspesale (joon 51) – Ühendage pistikühendus (joon 52) – Paigaldage sensor raamile (joon 53)

• Sensor püsib raamil magnetitega. Pindpaigalduse paigaldussammud – Puurige avad ja keerake pindpaigalda- tav adapter kinni (joon 54) – Pinnapealse kaabli puhul murdke paigalduslapats välja (joon 54) – Keerake raam pindpaigaldatava adap- teri külge kinni (joon 55) – Ühendage pistikühendus (joon 56) – Paigaldage sensor raamile (joon 57)

• Sensor püsib raamil magnetitega. EE- 128 - Rakendus Smart Remote True Presence’i sensori tuvastamiseks ja programmeerimisrežiimi aktiveerimi- seks nutitelefoni või tahvelarvutiga peab AppStore‘ist olema sellele alla laaditud rakendus STEINEL Smart Remote App. Vajalik on Bluetoothi toetav nutitelefon või tahvelarvuti. Android iOS LED-funktsioon Käivitamine: süttib valge LED Tavakäitus: LED väljas Bluetoothi ühendus on aktiivne: süttib sinine LED Viga: süttib punane LED Programmeerijarežiim: süttib roheline LED Rakendus pole parameetritud või on vale: LED põleb oranžilt 7 Tarvikud Pindpaigaldatav adapter (EAN: 4007841 063887) 8 Hooldus/korrashoid Toode on hooldusvaba. Sensorit võib määrdumise korral puhastada niiske lapiga (ilma puhastus- vahendita). 9 Utiliseerimine Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele Vastavalt vanu elektri- ja elektroonika- seadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvus- vahelises õiguses tuleb kasutuskõlbma- tud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasu- tusse. 10 Vastavus Käesolevaga deklareerib STEINEL Vertrieb GmbH, et käesolev raadio- seadme tüüp TRUE PRESENCE KNX vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de- 128 - - 129 -11 Tootja garantiiOstjana omate müüja suhtes samuti sea-dusega sätestatud puuduste kõrvaldami-se õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konst-ruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad. Kaebuste esitamineKui soovite tootega seonduvalt rekla-matsiooni esitada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 10, 61715, Tõrvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möö-dumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.Informatsiooni garantiijuhtumi kehtestami-seks saate meie kodulehelt wwwfortronicee või wwwsteinel-professionalde/garantieGarantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-17.00 vahemikus teeninduse numbril +3727475208 helistada. TOOTJA

GARANTIID TOOTJA AASTAT GARANTIID TOOTJA AASTAT GARANTIID EE- 130 - Mõõtmed (L × K × S mm-tes) Süvispaigaldus (UP): 103×103×32 Pindpaigaldus (AP): 119×119×33 Voolutarve 30 mA Toitepinge KNX siinipinge kaudu, 21–30 V Paigalduskõrgus 2–12 m Jälgitav ala 360° Tööraadius Ø 9 m True Presence (kuni max 4m paigalduskõrgus) Ø 15 m kohalolu Ø 15 m liikumine (sentimeetri täpsusega seadistatav) Sensori väärtused True Presence Valgustugevuse mõõtmine Temperatuur: 0–40 °C Suhteline õhuniiskus: 0 –100% Väljundid 4 valguse väljundit (SEES/VÄLJAS, hämardusväärtus, stseen) Hämardusväärtus koos efektvalgusega, Kahekordne alalise valgustuse reguleerimine koos põhivalgustusega, HLK, kohalolu, temperatuuri, suhtelise õhuniiskuse, kastepunkti, loogikalülituse, mugavuse, mittekohalolekuga Aja seadmine 30 sekundit kuni 18.12:15 tundi (hh.mm:ss), IQ-režiim Hämarusnivoo seadistamine 2–1000 lx Temperatuurivahemik 0 °C kuni +40 °C Kaitseliik IP 20 True Presence‘i sagedus 7,2 GHz (reageerib elutegevuse mikroliigutustele) UWB-saatmisvõimsus ≤ –41dBm/MHz Bluetoothi sagedus 2,4–2,48 GHz Bluetoothi saatmisvõimsus 5 dBm/3 mW 12 Tehnilised andmed- 130 - - 131 - 13 Käitusrikked

Rike Põhjus Abi Valgus ei lülitu sisse ■ Ühenduspinge puudub ■ Valitud heleduse lülituslävi on seadistatud liiga madalaks ■ Liikumise tuvastamine puudub ■ Kontrollige ühenduspinget ■ Suurendage heleduse lülitusläve aeglaselt, kuni valgus lülitub sisse ■ Tagage sensorile vaba vaade ■ Kontrollige tuvastuspiirkonda Valgus ei lülitu välja ■ Heleduse lülituslävi liiga kõrge ■ Seadistage heleduse lülitusläve madalamaks Sensor lülitub kohalolust hoolimata välja ■ Seadistati vale stsenaarium ■ Tööraadius on seadistatud liiga väikseks ■ Heleduse lülituslävi liiga madal ■ Valige True Presence‘iga stsenaarium ■ Tööraadiuse muutmine ■ Muutke heleduse lülitusläve Sensor lülitub liiga hilja välja ■ Järeltalitlusaeg liiga pikk ■ Lühendage järeltalitlusaega Sensor ei lülitu pimedusest hoolimata kohalolu korral sisse ■ Valitud heleduse lülituslävi on liiga madal ■ Poolautomaatrežiim aktiivne ■ Suurendage heleduse lülitusläve ■ Täisautomaatrežiimi aktiveerimine või valguse sisselülitamine lüliti abil Sensor lülitub kohalolu puudumisest hoolimata sisse ■ Liikumine naabruses olevates ruumides ja korrustel ■ Tööraadiuse muutmine ■ Valige madalama tundlikkusega stsenaarium Kuvatakse vale temperatuuriväärtust ■ Erinevad õhukihid ■ Kandke parandusväärtus ETSi- 132 -
