MODE D'EMPLOI True Presence KNX STEINEL

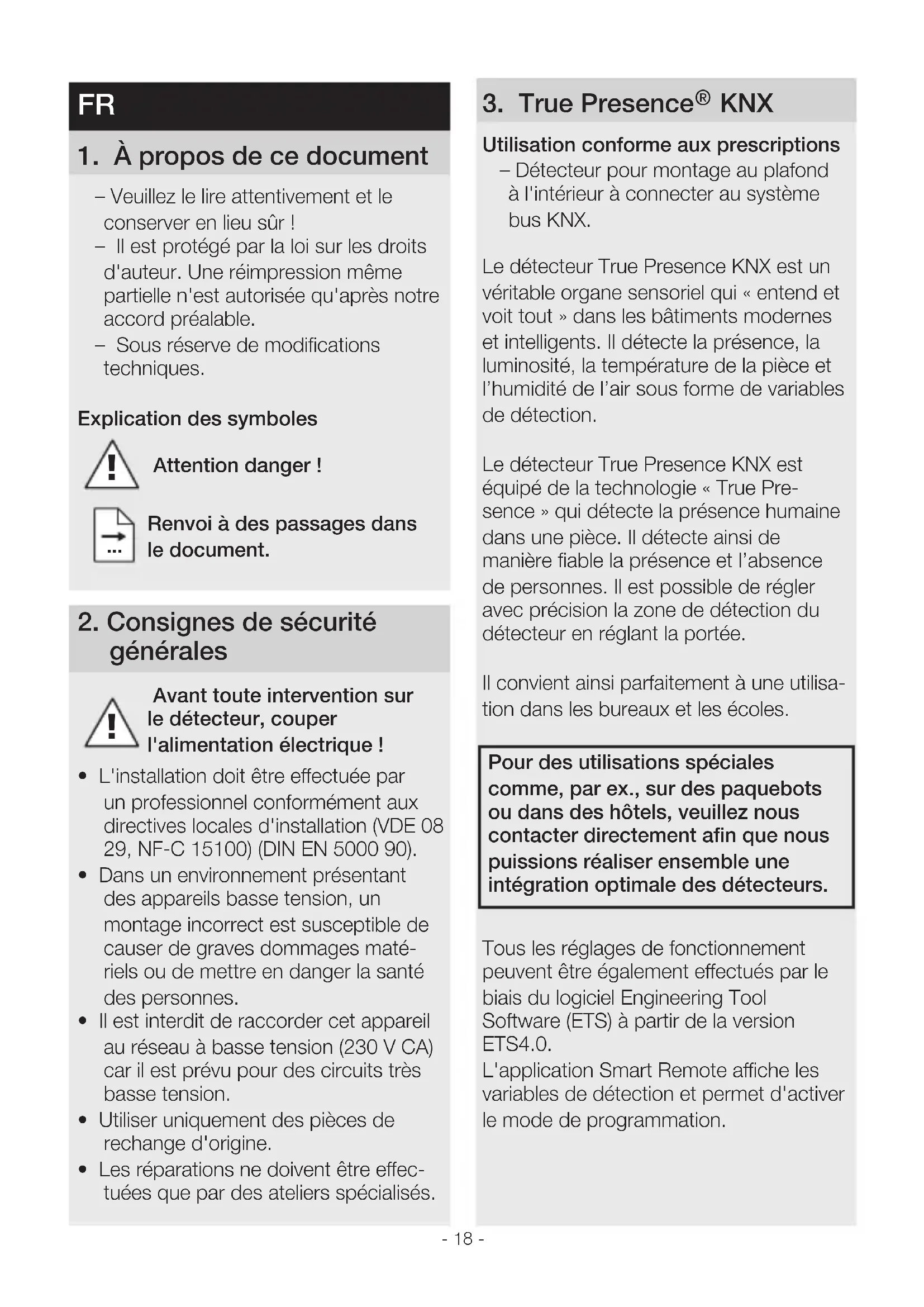

1 À propos de ce document – Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles

Renvoi à des passages dans le document 2 Consignes de sécurité générales

Avant toute intervention sur le détecteur, couper l'alimentation électrique!

• L'installation doit être eectuée par un professionnel conformément aux directives locales d'installation (VDE 08 29, NF-C 15100) (DIN EN 5000 90).

• Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages maté- riels ou de mettre en danger la santé des personnes.

• Il est interdit de raccorder cet appareil au réseau à basse tension (230 V CA) car il est prévu pour des circuits très basse tension.

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eec- tuées que par des ateliers spécialisés. 3 True Presence

KNX Utilisation conforme aux prescriptions – Détecteur pour montage au plafond à l'intérieur à connecter au système bus KNX. Le détecteur True Presence KNX est un véritable organe sensoriel qui «entend et voit tout» dans les bâtiments modernes et intelligents. Il détecte la présence, la luminosité, la température de la pièce et l’humidité de l’air sous forme de variables de détection. Le détecteur True Presence KNX est équipé de la technologie «TruePre- sence» qui détecte la présence humaine dans une pièce. Il détecte ainsi de manière fiable la présence et l’absence de personnes. Il est possible de régler avec précision la zone de détection du détecteur en réglant la portée. Il convient ainsi parfaitement à une utilisa- tion dans les bureaux et les écoles. Pour des utilisations spéciales comme, par ex, sur des paquebots ou dans des hôtels, veuillez nous contacter directement afin que nous puissions réaliser ensemble une intégration optimale des détecteurs Tous les réglages de fonctionnement peuvent être également eectués par le biais du logiciel Engineering Tool Software (ETS) à partir de la version ETS4.0. L'application Smart Remote ache les variables de détection et permet d'activer le mode de programmation.- 18 - - 19 - Étapes du montage en saillie – Percer les trous et visser l'adaptateur en saillie (fig54) – Briser la languette de montage en cas de montage avec un câble visible (fig54) – Visser le cadre sur l'adaptateur en saillie (fig55) – Brancher le connecteur enfichable (fig 56) – Placer le détecteur sur le cadre (fig57)

• Des aimants maintiennent le détecteur en place sur le cadre. Remarque : Il est nécessaire d'indiquer la hauteur d'installation dans le logiciel ETS pour régler la portée. Remarque : Le montage en saillie influe sur les variables de détection calculées. C'est pourquoi des facteurs de correction agis- sant via l'activation du type de montage «En saillie» dans le logiciel ETS sont implémentés dans le logiciel. 6 Fonctions et réglages Réglages effectués en usine – Voir la description de l’application KNX Mise en service Le détecteur de présence génère un schéma de la pièce à la première mise en service. Pour cela, il ne doit pas y avoir de mouvement dans la pièce pendant 2 à 2,5minutes. Remarque : Un schéma de la pièce est également généré lorsque la portée ou la hauteur d'installation change. Vue d'ensemble de l'appareil en cas de montage encastré (fig 31) – Détecteur – Cadre Vue d'ensemble de l'appareil en cas de montage en saillie (fig 32) – Détecteur – Cadre – Adaptateur en saillie Dimensions du produit en cas de montage encastré (fig 33) Dimensions du produit en cas de montage en saillie (fig 34) Zone de détection (fig 35 ) 4 Installation Schéma de raccordement (fig 41) 5 Montage

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Choisir l'emplacement de montage approprié en tenant compte de la por- tée et de la détection de la présence.

• Couper l'alimentation électrique (fig41) Étapes du montage encastré – Visser le cadre sur la boîte d'encastre- ment (fig51) – Brancher le connecteur enfichable (fig 52) – Placer le détecteur sur le cadre (fig53)

• Des aimants maintiennent le détecteur en place sur le cadre. FR- 20 - Il est possible de régler la sensibilité du détecteur True Presence de 1 (= faible) à 9 (= élevée) au moyen du logiciel ETS. L'activation des différentes fonctions est sélectionnée par le biais de la fenêtre paramètres «Réglages généraux» au moyen du logiciel Engineering Tool Software (ETS). Remarque : Vous trouverez la description de l'appli- cation à l'adresse knxsteinelde

1. Établir l'adresse physique et le pro-

gramme d'application avec l'ETS.

2. Transmettre l'adresse physique et le

programme d'application au détecteur True présence. Appuyer sur demande sur le bouton de programmation A (fig41). Application Smart Remote Il faut télécharger l'application Smart Remote STEINEL de l'AppStore pour pouvoir visualiser et activer le mode de programmation du détecteur True Presence avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire. Android iOS Fonctions de la LED Initialisation: la LED est allumée en blanc Fonctionnement normal: la LED est éteinte La connexion via Bluetooth est activée: la LED est allumée en bleu Erreur: la LED est allumée en rouge Mode programmation: la LED est allumée en vert Application sans paramètre ou mal para- métrée : la LED s’allume en orange 7 Accessoires Adaptateur en saillie (EAN : 4007841 063887) 8 Maintenance/Entretien Le produit ne nécessite aucun entretien. Si le détecteur se salit, on le nettoiera avec un chiffon humide (ne pas utiliser de détergent). 9 Recyclage Les appareils électriques, lesaccessoires et les emballages doivent êtresoumis à un recyclage respectueux de l'environnement.- 20 - - 21 - Ne pas jeter les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l'UE Conformément à la directive euro- péenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfairel'objetd'un recyclage écologique. 10 Conformité Le soussigné, STEINEL Vertrieb GmbH, déclare que l’équipement radioélectrique du type TRUE PRESENCE KNX est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: www.steinel.de 11 Garantie du fabricant En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l’absence de vices pour tous les matériaux utilisés et leurs surfaces. Réclamation Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d’achat originale qui doit com- porter la date de l’achat et la désignation du produit. Veuillez consulter notre site Internet wwwsteinel-professionalde/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie. Si vous avez besoin d’avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d’assistance téléphonique pour la clientèle 03 20 30 34 00.

FABRICANT DE GARANTIE ANS FABRICANT DE GARANTIE ANS FABRICANT FR- 22 - Dimensions (l x H x P en mm) Encastré : 103×103×32 En saillie : 119×119×33 Consommation de courant 30 mA Tension d'alimentation Tension bus KNX, 21-30 V Hauteur d'installation 2-12 m Zone de détection 360° Portée Ø 9 m True Presence (hauteur d'installation de 4m maxi) Présence : Ø 15 m Mouvement : Ø 15 m (réglage possible au centimètre près) Valeurs de détection True Presence® Mesure de la luminosité Température : 0 - 40 °C Humidité de l'air relative : 0-100 % Sorties 4 sorties de lumière (MARCHE/ARRÊT, valeur de variation, scénario) Valeur de variation avec rétroéclairage 2× maintien d’un éclairage constant avec balisage, chauffage, ventilation, climatisation (CVC), présence, tempé- rature, humidité de l’air relative, point de rosée, porte logique, confort, antiprésence Temporisation 30 secondes jusqu'à 18:12:15 heures (hh:mm:ss), mode IQ Réglage du seuil de déclenchement 2-1000 lx Plage de température de 0 °C à +40 °C Indice de protection IP 20 Fréquence True Presence 7,2 GHz (réagit aux micromouvements provenant des fonctions vitales humaines) Puissance d'émission UWB ≤ -41dBm/MHz Fréquence Bluetooth 2,4-2,48 GHz Puissance d'émission Bluetooth 5 dBm/3 mW 12 Caractéristiques techniques- 22 - - 23 - 13 Dysfonctionnements

Problèmes Causes Solutions La lumière ne s'allume pas ■ Pas de tension d'alimentation ■ La valeur du seuil de com- mutation de la luminosité réglée est trop faible ■ Aucun mouvement n'est détecté ■ Vérifier la tension d'alimentation ■ Augmenter lentement la valeur du seuil de commutation de la luminosité jusqu'à ce que la lumière s'allume ■ Assurer une vue libre sur le détecteur ■ Vérifier la zone de détection La lumière ne s'éteint pas ■ La valeur du seuil de commutation de la luminosité réglée est trop élevée ■ Diminuer la valeur du seuil de commutation de la luminosité Le détecteur s'éteint malgré une présence ■ Mauvais scénario réglé ■ La portée réglée n'est pas suffisante ■ La valeur du seuil de com- mutation de la luminosité est trop faible ■ Sélectionner le scénario avec True Presence® ■ Modifier la portée ■ Modifier la valeur du seuil de commutation de la luminosité Le détecteur s'éteint trop tard ■ Temporisation trop longue ■ Réduire la temporisation Le détecteur ne s'allume pas malgré obscurité et présence ■ La valeur du seuil de commutation de la luminosité sélectionnée est trop faible ■ Mode semi-automatique activé ■ Augmenter la valeur du seuil de commutation de la luminosité ■ Activer le mode entièrement automatique ou allumer la lumière en appuyant sur le bouton-poussoir Le détecteur s'allume malgré l'absence de personnes ■ Mouvement dans les pièces et aux étages voisins ■ Modifier la portée ■ Sélectionner un scénario moins sensible Une température erronée s'affiche ■ Différentes couches d'air ■ Saisir la valeur de correction dans ETS- 24 -
