LIETOŠANAS INSTRUKCIJA True Presence KNX STEINEL

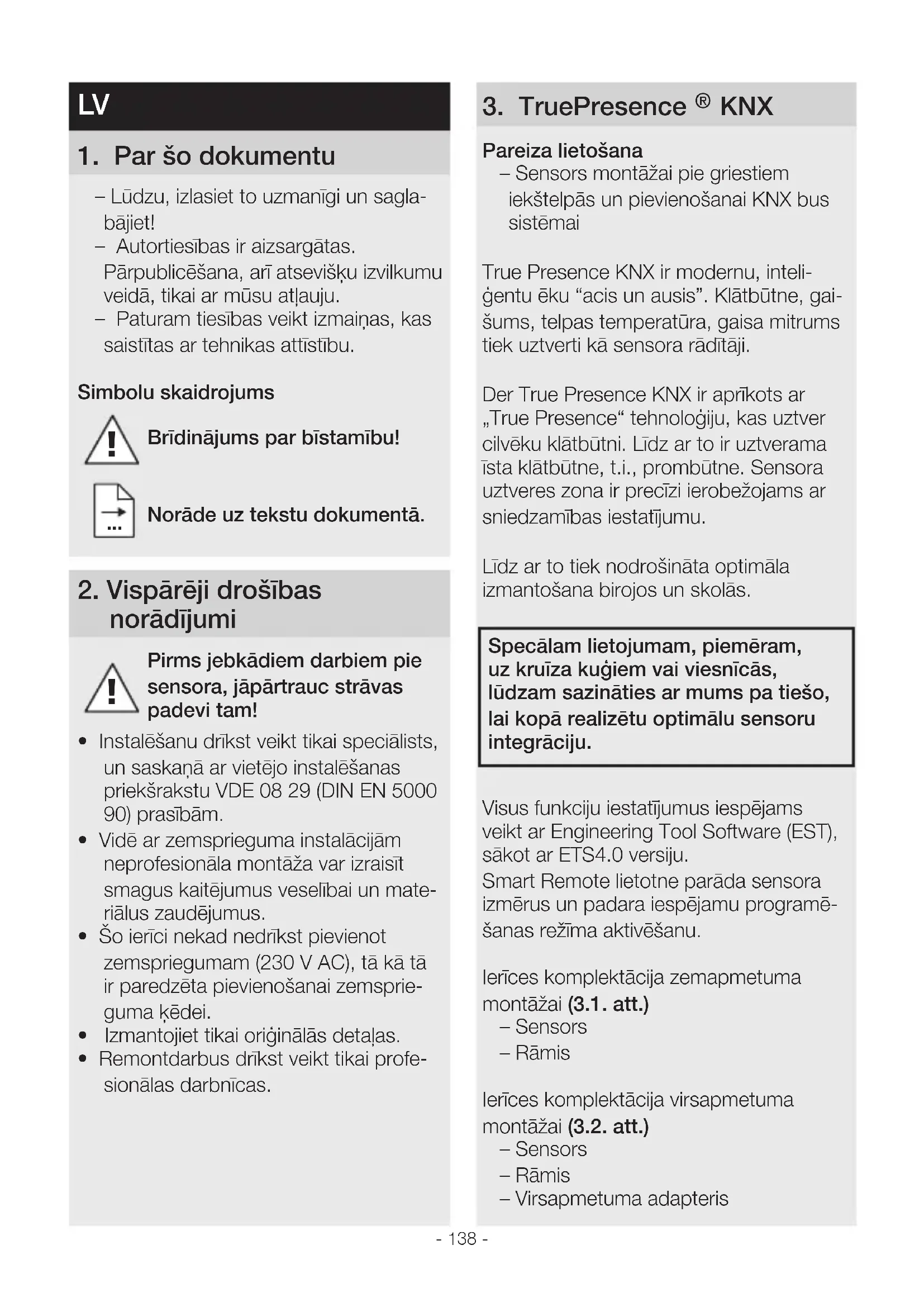

1 Par šo dokumentu – Lūdzu, izlasiet to uzmanīgi un sagla- bājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā 2 Vispārēji drošības norādījumi

Pirms jebkādiem darbiem pie sensora, jāpārtrauc strāvas padevi tam!

• Instalēšanu drīkst veikt tikai speciālists, un saskaņā ar vietējo instalēšanas priekšrakstu VDE 08 29 (DIN EN 5000

• Vidē ar zemsprieguma instalācijām neprofesionāla montāža var izraisīt smagus kaitējumus veselībai un mate- riālus zaudējumus.

• Šo ierīci nekad nedrīkst pievienot zemspriegumam (230 V AC), tā kā tā ir paredzēta pievienošanai zemsprie- guma ķēdei.

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profe- sionālas darbnīcas. 3 True Presence

KNX Pareiza lietošana – Sensors montāžai pie griestiem iekštelpās un pievienošanai KNX bus sistēmai True Presence KNX ir modernu, inteli- ģentu ēku “acis un ausis”. Klātbūtne, gai- šums, telpas temperatūra, gaisa mitrums tiek uztverti kā sensora rādītāji. Der True Presence KNX ir aprīkots ar „TruePresence“ tehnoloģiju, kas uztver cilvēku klātbūtni. Līdz ar to ir uztverama īsta klātbūtne, t.i., prombūtne. Sensora uztveres zona ir precīzi ierobežojams ar sniedzamības iestatījumu. Līdz ar to tiek nodrošināta optimāla izmantošana birojos un skolās. Specālam lietojumam, piemēram, uz kruīza kuģiem vai viesnīcās, lūdzam sazināties ar mums pa tiešo, lai kopā realizētu optimālu sensoru integrāciju Visus funkciju iestatījumus iespējams veikt ar Engineering Tool Software (EST), sākot ar ETS4.0 versiju. Smart Remote lietotne parāda sensora izmērus un padara iespējamu programē- šanas režīma aktivēšanu. Ierīces komplektācija zemapmetuma montāžai (31 att) – Sensors – Rāmis Ierīces komplektācija virsapmetuma montāžai (32 att) – Sensors – Rāmis – Virsapmetuma adapteris- 138 - - 139 - Norāde! Sniedzamības iestatīšanai ir vajadzīga montāžas augstuma ievadīšana ETS. Norāde! Virsapmetuma montāžai ir ietekme uz noskaidrotajiem sensoru izmēriem. Tādēļ korektūras faktoi ir iekļauti programmā, kas, aktivējot montāžas veidu "Virsapme- tuma", sāk darboties ETS. 6 Funkcija un iestatījumi Rūpnīcas iestatījumi – Skat. KNX aplikācijas aprakstu Ievade ekspluatācijā Pirmo reizi ieslēdzot klātbūtnes ziņotāju, tiek izveidots telpas attēls. Tā laikā 2 līdz 2,5 minūtes telpā nedrīkst notikt kustība. Norāde! Ja tiek izmainīta sniedzamība vai mon- tāžas augstums, tiek izveidots arī telpas attēls. True Presence sensora jutīgumu var ies- tatīt ETS no 1 (= zems) līdz 9 (= augsts). Kuras no šīm funkcijām ir jālieto (jāaktivē), tiek iestatīts parametru logā "Vispārējie iestatījumi ar ETS (Engineering Tool Software). Norāde! Aplikācijas aprakstu Jūs atradīsiet knxsteinelde

1. Piešķiriet fizisko adresi un izveidojiet

aplikācijas programmu ETS.

2. Ielādējiet fizisko adresi un izveidojiet

aplikācijas programmu True Presence sensorā. Ja parādās paziņojums, nospiediet programmēšanas taustiņu A (41 att). Preces izmēri zemapmetuma montāžai (33 att) Preces izmēri virsapmetuma montāžai (34 att) Uztveres lauks (35 att) 4 Uzstādīšana Pieslēgumu diagramma (41 att) 5 Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet pro- duktu.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un klātbūtnes uztveršanu.

• Atslēdziet elektrības apgādi (41 att) Zemapmetuma montāžas soļi – Pieskrūvējiet rāmi pie iebūvētās rozetes (51 att) – Pievienojiet kontaktsavienojumu (52 att) – Uzlieciet sensoru uz rāmja (53 att)

• Sensors pie rāmja ir piestiprināts magnētiski. Virsapmetuma montāžas soļi – Izurbiet caurumus un pieskrūvējiet virsapmetuma adapteri (54 att) – Veicot montāžu ar vaļēju kabeli, izlau- ziet montāžas mēlīti (54 att) – Pieskrūvējiet rāmi pie virsapmetuma adaptera (55 att) – Pievienojiet kontaktsavienojumu (56 att) – Uzlieciet sensoru uz rāmja (57 att)

• Sensors pie rāmja ir piestiprināts magnētiski. LV- 140 - Smart Remote lietotne True Presence sensora programēšanas nolasīšanai un aktivēšanai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejup- lādē STEINEL Smart Remote lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. Android iOS LED funkcija Inicializācija: LED deg balta Normālais režīms: LED neiedegas Bluetooth savienojums ir aktīvs: LED deg zila Kļūda: LED deg sarkana Programmēšanas režīms: LED deg zaļa Aplikācijai nav vai ir nepareizi parametri: LED deg oranža 7 Piederumi Virsapmetuma adapteris (EAN: 4007841 063887) 8 Apkope/Kopšana Izstrādājumam apkope nav nepiecie- šama. Ja sensors ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem). 9 Utilizācija Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. 10 Atbilstība Ar šo STEINEL Vertrieb GmbH deklarē, ka radioiekārta TRUE PRESENCE KNX atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de- 140 - - 141 - 11 Ražotāja garantija Kā pircējam Jums attiecībā pret pārdevē-ju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesa-mazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produk-ta īpašībām un darbībai. Mēs garantē-jam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību. Sūdzību iesniegšanaJa vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā kom-plektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmē-jumu, Jūsu pārdevējam vai tieši mums: Ambergs SIA, Brīvības gatve 195-20, LV-1039 Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā wwwsteinel-professionalde/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

GADU GARANTIJA LV- 142 - Izmēri (P × A × Dz mm) UP: 103×103×32 AP: 119×119×33 Strāvas uztvere 30 mA Barošanas spriegums KNX bus spriegums, 21-30 V Montāžas augstums 2-12 m Uztveres lauks 360° Sniedzamība Ø 9 m True Presence (līdz maks. 4m montāžas augstumam) Ø 15 m klātbūtne Ø 15 m kustība (iestatāms ar centimetra precizitāti) Sensorvērtības True Presence Gaismas mērīšana Temperatūra: 0-40 °C Relatīvais gaismas mitrums: 0-100% Izejas 4× gaismas izeja (ON/OFF, krēslošanas vērtība, scēna) Aptumšošana ar efekta gaismu 2× konstantās gaismas iestatīšana ar pamata apgaismojumu HLK (apkures/ventilācijas/gaisa kondicionēšanas izeja), klātbūtni, temperatūru, relatīvo gaisa mitrumu, rasas punktu, loģisko elementu, mājīgumu, antiklātbūtni Laika iestatīšana 30 sekundes līdz 18:12:15 stundas (hh:mm:ss), IQ režīms Krēslas sliekšņa iestatījums 2-1000 luksi Temperatūras amplitūda 0 °C līdz +40 °C Aizsardzības veids IP 20 Frequenz True Presence 7,2 GHz (reaģē uz vitālfunkciju mikrokustībām) UWB raidjauda ≤ -41dBm/MHz Bluetooth frekvence 2,4-2,48 GHz Bluetooth raidjauda 5 dBm/3 mW 12 Tehniskie dati- 142 - - 143 - 13 Darbības traucējumi

Traucējumi Cēlonis Risinājums Gaisma neieslēdzas ■ Nav pieslēgts spriegums ■ Ir iestatīts pārāk zems gaišuma slieksnis ■ Neuztver kustību ■ Pārbaudiet pieslēguma spriegumu ■ Lēni paaugstiniet luksu vērtību, līdz ieslēdzas gaisma ■ Nodrošiniet brīvu skatu uz sensoru ■ Pārbaudiet uztveres zonu Gaisma neizslēdzas ■ Pārāk augsts gaišuma slieksnis ■ Iestatiet zemāku gaišuma slieksni Sensors izslēzas, neskatoties uz klātbūtni ■ Iestatīts nepareizs scenārijs ■ Ir iestatīta pārāk maza sniedzamība ■ Pārāk zems gaišuma slieksnis ■ Izvēlieties scenāriju ar True Presence ■ Izmainiet sniedzamību ■ Izmainiet gaišuma slieksni Sensors izslēdzas pārāk vēlu ■ Pēcdarbības laiks ir pārāk ilgs ■ Samaziniet pēcdarbības laiku Neskatoties uz tumsu, sensors neieslēdzas, reaģējot uz klātbūtni ■ Izvēlēts pārāk zems gaišuma slieksnis ■ Aktīvs pusautomātiskais režīms ■ Paaugstiniet gaišuma slieksni ■ Aktivējiet pilnas automātikas režīmu vai ieslēdziet gaismu ar taustiņu Sensors ieslēdzas, nekonstatējot klātbūtni ■ Kustība blakus telpās un stāvos ■ Izmainiet sniedzamību ■ Izvēlieties scenāriju ar zemāku jūtīgumu Tiek uzrādīta nepareiza temperatūras vērtība ■ Atšķirīgi gaisa slāņi ■ Ierakstiet labotu vērtību ets- 144 -
