BEDIENUNGSANLEITUNG True Presence KNX STEINEL

DE......6 Textteil beachten!

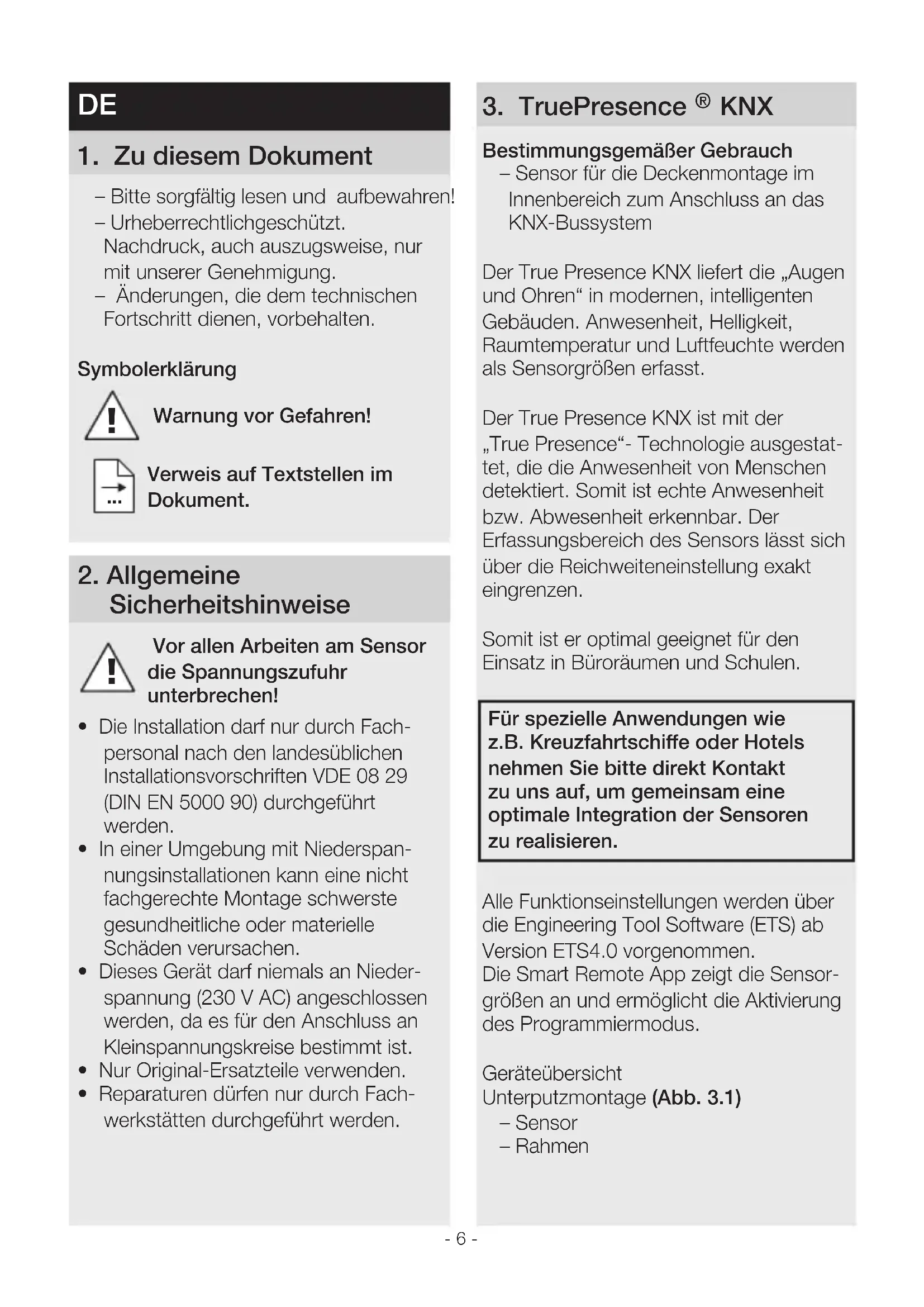

1. Zu diesen Dokument

-itte sorgfaltig lesen und aufbewahren!
- Urheberrechtlichgeschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!

Die Installationarf nur durch Fachpersonal nach den landesüblichen Installationsvorschriften VDE 08 29 (DIN EN 5000 90) durchgefuhrt werden.
In einer Umgebung mit Niederspannungsinstallationen kann eine nicht fachgerechte Montage schwerste gesundheitliche oder materielle Schaden verursachen.
- Dieses Gerät darf niemals an Nieder-spannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.
- Nur Original-Ersatzteile verwenden.
- Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. TruePresence® KNX

Bestimmungsgemäßer Gebrauch

• Sensor für die Deckenmontage im Innenbereich zum Anschluss an das KNX-Bussystem

Der True Presence KNX liefert die „Augen und Ohren" in modernen, intelligenten Gebäuden. Anwesenheit, Helligkeit, Raumtemperatur und Luftfeuchte werden als Sensorgroßen erfasst.

Der True Presence KNX ist mit der "True Presence"-Technologie ausgestattet, die die Anwesenheit von Menschen detektiert. Somit ist echte Anwesenheit bzw. Abwesenheit erkennbar. Der Erfassungsbereich des Sensors lassst sich über die Reichweiteneinstellung exakteingrenzen.

Somit ist er optimal geeignet für den Einsatz in Büroräumen und Schulen.

Für spezielle Anwendungen wie z.B. Kreuzfahrtschiffe oder Hotels nehmen Sieitte direkt Kontakt zu uns auf, um gemeinsam eine optimale Integration der Sensoren zu realisieren.

Alle Funktionseinstellungen werden über die Engineering Tool Software (ETS) ab Version ETS4.0 vorgenommen. Die Smart Remote App zeigt die Sensorgroßen an und erhöglich die Aktivierung des Programmiermodus.

Geräteübersicht Unterputzmontage (Abb. 3.1)

• Sensor
  Rahmen

Geräteübersicht

Aufputzmontage (Abb. 3.2)

• Sensor
  Rahmen
  -Aufputzadapter

Produktmaße Unterputzmontage (Abb. 3.3)

Produktmaße Aufputzmontage (Abb. 3.4)

Erfassungsbereich (Abb. 3.5)

4. Installation

Anschlussdiagramm (Abb. 4.1)

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb besteht.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Anwesenheitserfassung.
• Stromversorgung ausschalten (Abb. 4.1)

Montageschritte Unterputz

Rahmen auf Einbaudose fest schrauben (Abb. 5.1)
- Steckverbindung anschließen (Abb. 5.2)
- Sensor auf Rahmen setzen (Abb. 5.3)

• Der Sensor hält magnetisch auf dem Rahmen.

Montageschritte Aufputz

• Löcher bohren und Aufputzadapter aufschrauben (Abb. 5.4)
• Bei Montage mit offenliegendem Kabel die Montagelasche Herausbrechen (Abb. 5.4)
  Rahmen auf Aufputzadapter fest-schrauben (Abb. 5.5)
• Steckverbindung anschließen (Abb. 5.6)
• Sensor auf Rahmen setzen (Abb. 5.7)
• Der Sensor hält magnetisch auf dem Rahmen.

Hinweis:

Für die Reichweiteneinstellung ist die Eingabe der Montagehöhe über die ETS notwendig.

Hinweis:

Die Aufputzmontage hat Einflüsse auf die ermittelten Sensorgroßen. Deshalb sind Korrekturfaktoren in der Software implementiert, die durch die Aktivierung der Montageart „Aufputz" in der ETS **wirken.

6. Funktion und Einstellungen

Werkseinstellungen

• Siehe KNX Applikationsbeschreibung

Inbetriebnahme

Bei der Erstinbetriebnahme erstellt der Prasenzmelder ein Raumbild. Dabei muss der Raum für 2 bis 2,5 Minuten frei von Bewegung sein.

Hinweis:

Wird die Reichweite oder die Montagehöhe verändert, wird auch ein Raumbild erstellt.

Die Sensitivität des True Presence-Sensors kann über die ETS von 1 (= niedrig) bis 9 (= hoch) eingestellt werden.

Welche Funktionen genutzt (aktiviert) werden sollen, wird über das Parameter-Fenster „Allgemeine Einstellungen" mit der ETS eingestellt.

Hinweis:

Die Applikationsbeschreibungfinden Sie unter knx.steinel.de

1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Physikalische Adresse und Applikationsprogramm in den True Presence

Sensor laden. Wenn Sie dazu aufgefordert werden, den Programmiertaster A (Abb. 4.1) drucken.

Smart Remote App

Für das Auslesen und die Aktivierung des Programmiermodus des True Presence-Sensors mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihr dem AppStore heruntergeladen werden. Es ist ein Bluetooth-fahiges Smartphone oder Tablet erforderlich.

Android

ios

LED-Funktion

Initialisierung: LED leuchtet weiß

Normalbetrieb: LED aus

Bluetooth-Verbindung aktiv:

LED leuchtet blau

Fehler: LED leuchtet rot

Programmierbetrieb: LED leuchtet grün

Applikation nicht parametriert oder

falsch: LED leuchtet orange

7. Zubehör

Aufputzadapter (EAN: 4007841 063887)

8. Wartung/Pflege

Das Produkt ist wartungsfrei. Der Sensor kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmull!

Nur für EU-Länder

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

10. Konformität

Hiermit erklart STEINEL Vertrieb GmbH, dass der Funkanlageotyp TRUE PRESENCE KNX der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsehler berufen.

Die Garantiezeit für

• Sensorik / Außenleuchten / Inneneuchten beträgt: 5 Jahre und beginnnt mit dem Kaufdatum des Produktes.
• Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleib zureckzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

These Herstellergarantie lasst ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sãmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen,
senden Sie esitte vollständig und
frachtfrei mit dem Original-Kaufbeleg,
der die Angabe des Kaufdatumss und
der Produktbezeichnung enthalten muss,
an ihren Handler oder direkt an uns,
die STEINEL Vertrieb GmbH
- Reklamationsabteilung -,
Dieselstraße 80-84,
33442 Herzebrock-Clarholz.

Wir empfehlen Ohnen davon, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

5 JAHRE HERSTELLER GARANTIE

12. Technische Daten

Abmessungen	UP: 103 × 103 × 32
(B × H × T in mm)	AP: 119 × 119 × 33
Stromaufnahme 30 mA
Versorgungsspannung KNX-Busspannung, 21-30 V
Montagehöhe 2-12 m
Erfassungsbereich 360°
Reichweite Ø 9 m True Presence (bis max. 4 m Montagehöhe)
Ø 15 m Präsenz
Ø 15 m Bewegung
(zentimetergenau einstellbar)
Sensorwerte True Presence
Lichtmessung
Temperatur: 0-40 °C
Relative Luftfeuche: 0-100 %
Ausgänge 4× Lichtausgang (ON/OFF, Dimmwert, Szene)
Dimmwert mit Effektlicht
2× Konstantlichregelung mit Grundbeleuchtung,
HLK, Präsenz, Temperatur, relative Luftfeuche, Taupunkt,
Logikgatter, Behaglichkeit, Antipräsenz
Zeitinstellung 30 Sekunden bis 18:12:15 Stunden (hh:mm:ss),
IQ-Modus
Dämmerungseinstellung 2-1000 Lux
Temperaturbereich 0 °C bis +40 °C
Schutzart IP20
Frequenz True Presence	7,2 GHz (reagiert auf Mikrobewegungen der Vitalfunktionen)
Sendeleistung UWB	≤ -41dBm/MHz
Frequenz Bluetooth	2,4-2,48 GHz
Sendeleistung Bluetooth	5 dBm/3 mW

13. Betriebsstörungen

Störung Ursache Abhilfe

Licht schaltet nicht ein	■ keine Anschlussspannung	■ Anschlussspannung überprüfen
	■ Helligkeits-Schalschwelle zu niedrig eingestellt	■ Helligkeits-Schalschwelle langsam erhöhen bis Licht einschaltet
	■ keine Bewegungserfassung	■ freie Sicht auf den Sensor herstellen
		■ Erfassungsbereich überprüfen
Licht schaltet nicht aus	■ Helligkeits-Schalschwelle zu hoch	■ Helligkeits-Schalschwelle niedriger stellen
Sensor schaltet zus Anwesenheit aus	■ falsches Szenario eingestellt	■ Szenario mit True Presence wahren
	■ Reichweite zu gering eingestellt	■ Reichweite ändern
	■ Helligkeits-Schalschwelle zu niedrig	■ Helligkeits-Schalschwelle ändern
Sensor schaltet zu spät ab	■ Nachlaufzeit zu groß	■ Nachlaufzeit verkleinern
Sensor schaltet zus Dunkelheit bei Anwesenheit nicht ein	■ Helligkeits-Schalschwelle zu niedrig gewählt	■ Helligkeits-Schalschwelle erhöhen
	■ Halbautomatik aktiv	■ Vollautomatik aktivieren oder Licht über Taster einschalten
Sensor schaltet zus Abwesenheit an	■ Bewegung in benachbarten Räumen und Etagen	■ Reichweite ändern
		■ Szenario mit geringerer Empfindlichkeit wahren
Falscher Temperaturwert angezeigt	■ Unterschiedliche Luftschichten	■ Korrekturwert in die ETS eintragen
