HASZNÁLATI ÚTMUTATÓ True Presence KNX STEINEL

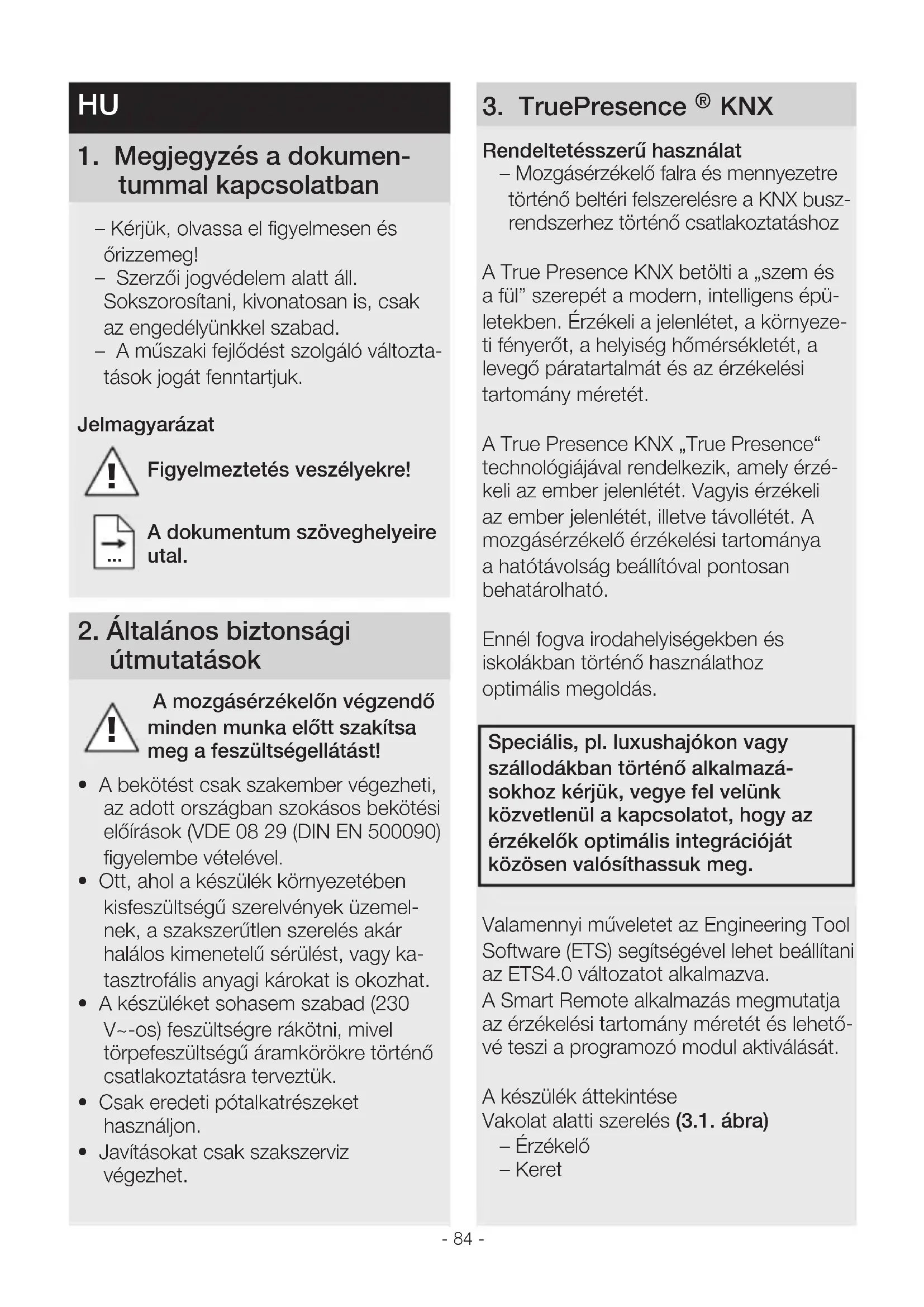

1 Megjegyzés a dokumen- tummal kapcsolatban – Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változta- tások jogát fenntartjuk. Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal 2 Általános biztonsági útmutatások

A mozgásérzékelőn végzendő minden munka előtt szakítsa meg a feszültségellátást!

• A bekötést csak szakember végezheti, az adott országban szokásos bekötési előírások (VDE 08 29 (DIN EN 500090) figyelembe vételével.

• Ott, ahol a készülék környezetében kisfeszültségű szerelvények üzemel- nek, a szakszerűtlen szerelés akár halálos kimenetelű sérülést, vagy ka- tasztrofális anyagi károkat is okozhat.

• A készüléket sohasem szabad (230 V~-os) feszültségre rákötni, mivel törpefeszültségű áramkörökre történő csatlakoztatásra terveztük.

• Csak eredeti pótalkatrészeket használjon.

• Javításokat csak szakszerviz végezhet. 3 True Presence

KNX Rendeltetésszerű használat – Mozgásérzékelő falra és mennyezetre történő beltéri felszerelésre a KNX busz- rendszerhez történő csatlakoztatáshoz A True Presence KNX betölti a „szem és a fül” szerepét a modern, intelligens épü- letekben. Érzékeli a jelenlétet, a környeze- ti fényerőt, a helyiség hőmérsékletét, a levegő páratartalmát és az érzékelési tartomány méretét. A True Presence KNX „TruePresence“ technológiájával rendelkezik, amely érzé- keli az ember jelenlétét. Vagyis érzékeli az ember jelenlétét, illetve távollétét. A mozgásérzékelő érzékelési tartománya a hatótávolság beállítóval pontosan behatárolható. Ennél fogva irodahelyiségekben és iskolákban történő használathoz optimális megoldás. Speciális, pl luxushajókon vagy szállodákban történő alkalmazá- sokhoz kérjük, vegye fel velünk közvetlenül a kapcsolatot, hogy az érzékelők optimális integrációját közösen valósíthassuk meg Valamennyi műveletet az Engineering Tool Software (ETS) segítségével lehet beállítani az ETS4.0 változatot alkalmazva. A Smart Remote alkalmazás megmutatja az érzékelési tartomány méretét és lehető- vé teszi a programozó modul aktiválását. A készülék áttekintése Vakolat alatti szerelés (31 ábra) – Érzékelő – Keret- 84 - - 85 - – Nyitott kábel szerelésekor törje ki a szerelőfület (54 ábra) – Csavarozza rá a keretet a falon kívüli vezetékezéshez szükséges adapterre (55 ábra) – A dugaszoló csatlakozót kösse be (56 ábra) – Helyezze fel a mozgásérzékelőt a keretre (57 ábra)

• A mozgásérzékelőt a mágnes megtartja. Megjegyzés: A hatótávolság beállításához adja be a szerelési magasságot az ET szoftveren keresztül. Megjegyzés: A falon kívüli szerelés befolyásolja a kiszámított mozgásérzékelési tartomány méretét. Ezért olyan korrekciós tényező- ket építettek a szoftverbe, amelyek hatást gyakorolnak az ET szoftverben a "vakolat fölött" szerelési mód aktiválása esetén. 6 Működés és beállítások Gyári beállítások – Lásd a KNX alkalmazás leírását. Üzembe helyezés Az első üzembe helyezés során a jelen- lét-érzékelő képet készít a helyiségről. A helyiségben eközben 2-2,5 percig ne legyen mozgás. Megjegyzés: Ha módosítja a hatótávolságot vagy a szerelési magasságot, akkor ismét készül egy kép a helyiségről. A True Presence-Sensors érzékenységét az ET szoftverrel 1-től (=alacsony) 9-ig (=magas) lehet beállítani. A készülék áttekintése Vakolat fölötti felszerelés (32 ábra) – Érzékelő – Keret – Adapter vakolat fölötti vezetékezéshez Vakolat alatti szerelés termékméretek (33 ábra) Vakolat fölötti szerelés termékméretek (34 ábra) Érzékelési terület (35 ábra) 4 Bekötés Bekötési rajz (41 ábra) 5 Szerelés

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használat- ba a terméket.

• A hatótávolság és a jelenlétregiszt- rációs érzékelés figyelembevételével válasszon alkalmas helyet, ahová felszerelheti a készüléket.

• Kapcsolja le az áramellátást (41 ábra) Falba süllyesztett szerelés lépései – Csavarja be erősen a keret csavarjait a fali csatlakozó dobozba (51 ábra) – Kösse be a dugaszoló csatlakozót (52 ábra) – Helyezze fel a mozgásérzékelőt a keretre (53 ábra)

• A mozgásérzékelőt a mágnes megtartja. Vakolat feletti szerelés lépései – Fúrjon lyukakat, és csavarozza bele azokba a falon kívüli vezetékezéshez szükséges adaptereket (54 ábra) HU- 86 - Azt, hogy mely funkciókat kívánja hasz- nálni (aktiválni), az „Általános beállítások“ paraméter-ablakban, az Engineering Tool szoftverrel (ETS) állíthathatja be. Megjegyzés: Az alkalmazás leírását a knx.steinel.de oldalon találja

1. Adjon a készüléknek tényleges címet,

és készítse el az alkalmazási progra- mot az ETS-ben.

2. Töltse be a tényleges címet és az al-

kalmazási programot a True Presence jelenlét-érzékelőbe. Amikor a rendszer arra felszólítja, nyomja meg az A (41ábra) programozó gombot. Smart Remote App A True Presence mozgásérzékelő programozó moduljának okostelefonnal vagy tablettel történő kiolvasásához és aktiválásához töltse le a STEINEL Smart Remote App alkalmazást az AppSto- re-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége. Android iOS LED funkció Inicializálás: LED fehéren világít Normál üzemmód: LED ki Bluetooth-kapcsolat aktív: LED kéken világít Hiba: LED pirosan világít Programozó üzemmód: LED zölden világít Az alkalmazás nincs paraméterezve, vagy rossz: LED narancssárgán világít 7 Tartozékok Adapter vakolat fölötti vezetékezéshez (EAN: 4007841 063887 8 Karbantartás/ápolás A termék nem igényel karbantartást. Az érzékelő felülete szennyeződés esetén (tisztítószer alkalmazása nélkül) nedves kendővel tisztítható meg. 9 Ártalmatlanítás Gondoskodjon az elektromos készü- lékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.- 86 - - 87 -Ne dobjon elektromos készülékeket a háztartási szemétbe!Csak az EU-országok esetébenA használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektro-mos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni. 10 Megfelelőség STEINEL Vertrieb GmbH igazolja, hogy a TRUE PRESENCE KNX típusú rádi-óberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilat-kozat teljes szövege elérhető a következő internetes címen: www.steinel.de 11 Gyári garancia Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus al-katrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan. Jótállási igények érvényesítéseAmennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elne-vezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletke-ző szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.A jótállás érvényesítéséről a wwwsteinel-professionalde/garantie honlapunkon kap tájékoztatást.Amennyiben a garancia körébe eső esemény következett be, vagy a termé-kével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.

GARANCIA HU- 88 - Méretek Szé × Ma × Mé (mm) Süllyesztett: 103×103×32 Vakolat fölött: 119×119×33 Áramfelvétel 30 mA Tápfeszültség KNX busz feszültség, 21-30 V Szerelési magasság 2-12 m Érzékelési tartomány 360° Hatótávolság Ø 9 m True Presence ( max. 4m szerelési magasságig) Ø 15 m jelenlét Ø 15 m mozgás (centiméter pontossággal beállítható) Mozgásérzékelő értékek True Presence Fénymérés Hőmérséklet: 0-40 °C Viszonylagos páratartalom: 0-100% Kimenetek 4× fénykibocsátás (ON/OFF, alkonyatérték, kép) Alkonyatérték fényhatással 2× folyamatos világítás szabályozás alap megvilágítással, HLK, jelenlét, hőmérséklet, viszonylagos páratartalom, harmatpont, logikai kapu, kényelem, antijelenlét Időbeállítás 10másodperc 18:12:15 óráig (óó:pp:mpmp), IQ-üzemmód Szürkületi beállítás 2-1000 lux Hőmérséklettartomány 0 °C-tól +40 °C-ig Védettségi mód IP 20 True Presence frekvencia 7,2 GHz (reagál az életfunkciók mikromozgásaira) UWB adóteljesítmény ≤ -41dBm/MHz Bluetooth frekvencia 2,4-2,48 GHz Bluetooth adóteljesítmény 5 dBm/3 mW 12 Műszaki adatok- 88 - - 89 - 13 Üzemzavarok

Zavar Oka Elhárítása Világítás nem kapcsol be ■ Nincs csatlakozási feszültség ■ A környezeti fényerő kapcsolási küszöbe túl alacsonyra van beállítva ■ Nincs mozgásérzékelés ■ Feszültség csatlakoztatását átvizsgálni ■ Lassan emelje a környezeti fényerő kapcsolási küszöbét, amíg a fény be nem kapcsol. ■ Biztosítson szabad rálátást az érzékelőre ■ Érzékelési területet átvizsgálni Világítás nem kapcsol ki ■ Túl magas a környezeti fényerő kapcsolási küszöbe ■ Állítsa alacsonyra a környezeti fényerő kapcsolási küszöbét Érzékelő jelenlét ellenére kikapcsol ■ Rossz képet állított be ■ Túl kicsire állították a hatótávolságot ■ Túl alacsony a környezeti fényerő kapcsolási küszöbe ■ Válassza a képet True Presence opcióval ■ Módosítsa a hatótávolságot ■ Módosítsa a környezeti fényerő kapcsolási küszöbét Érzékelő túl későn kapcsol ki ■ Utánműködési idő túl hosszú ■ Rövidítse le az utánműködési időt Jelenlét esetén az érzékelő a sötétség ellenére sem kapcsol be ■ Túl alacsonyra állította a környezeti fényerő kapcsolási küszöbét ■ Félautomatika aktív ■ Emelje a környezeti fényerő kapcsolási küszöbét ■ Teljes automatikát aktiválni vagy a világítást a nyomógombbal bekapcsolni Érzékelő jelenlét hiánya ellenére bekapcsol ■ Mozgás a szomszédos helyiségekben és szinteken ■ Módosítsa a hatótávolságot ■ Válasszon alacsony érzékenységű képet Rossz hőmérséklet-érték jelenik meg ■ Különböző légrétegek ■ A korrektúraérték beadása az ET szoftverbe- 90 -
