MANUAL DE UTILIZARE True Presence KNX STEINEL

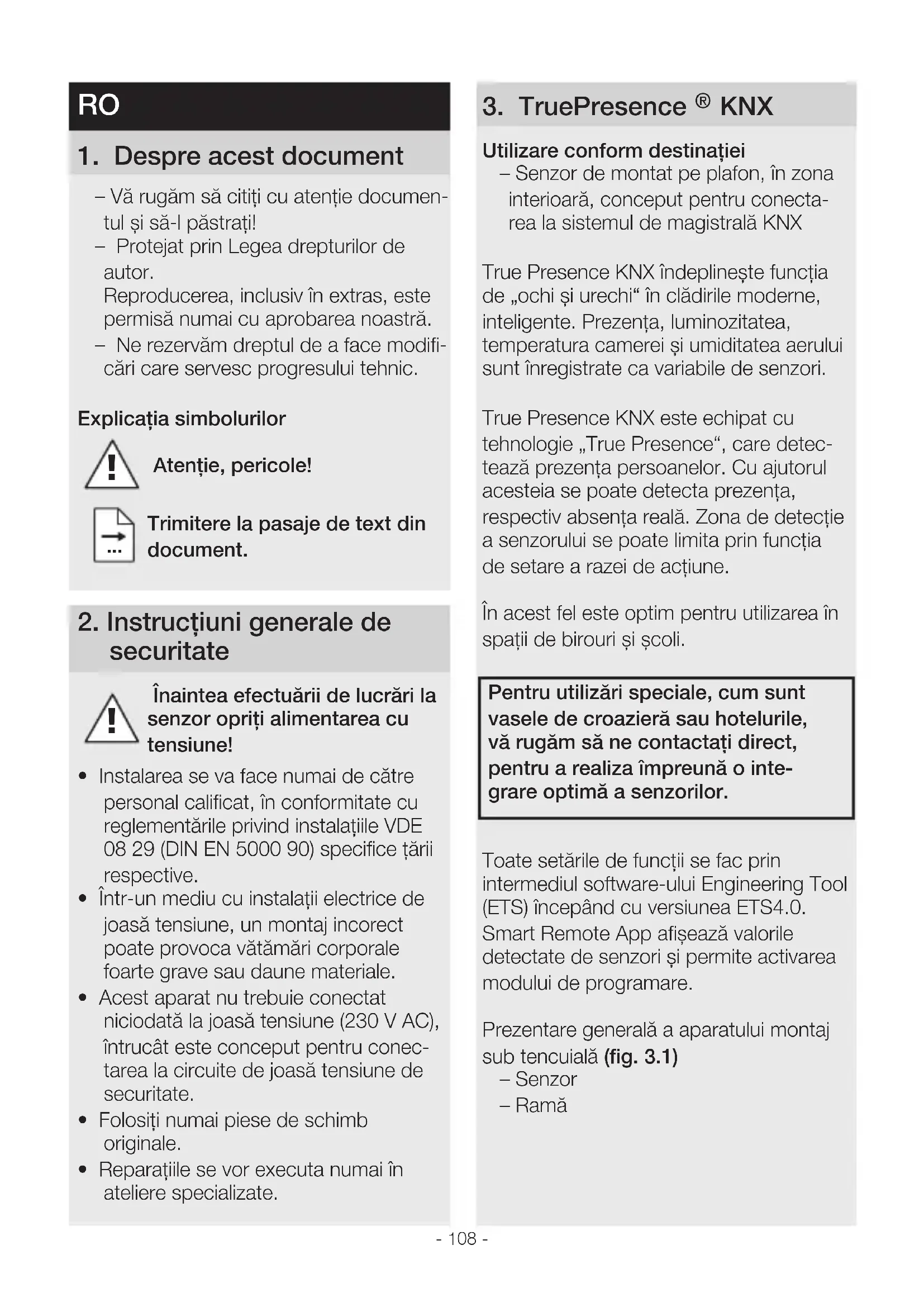

1. Despre acest document

-Va rugam sa citi ci cu atentie documentul si sa-l pastra!
Protejat prin Legea drepturilor de autor.

Reproducerea, inclusiv in extras, este permisă numai cu aprobarea noastră.

• Ne rezervam dreptul de a face modificari care servesc progresului tehnic.

Explicația symbolurilor

Atentie, pericole!

Trimitere la pasaje de text din document.

2. Instruktiuni generale de securitate

Inaintea efectuări de lucrări la senzor opriți alimentarea cu tensiune!

• Instalarea se va face numai de câtre personal calificat, în conformitate cu reglementările privind instalatațile VDE 08 29 (DIN EN 5000 90) specifice târli respective.
• Intr-un mediu cu instalati ci elecrice de joasa tensiune, un montaj incorcct poate provoca vatamari corporale foarte grave sau daune materiale.
• Acest aparat nu trebuie conectat niciodata la joasa tensiune (230 V AC), intruchat este conceput pentru connectarea la circuite de joasa tensiune de securitate.
• Folosiţi numai PIESE de schimb originale.
• Reparatiile se vor executa numai in ateliere specialize.

3. TruePresence® KNX

Utilizare conform destinatiei

• Senzor de montat pe plafon, in zona interioara, conceput pentru conectarea la sistemas del magistrala KNX

True Presence KNX indeplineste functia de, ochi si urechi" in cladirile moderne, inteligente. Prezenta, luminozitatea, temperatura camerei si umiditatea aerului sunt inregistrate ca variabile de senzori.

True Presence KNX este echipat cu tehnologie „True Presence“, care detecteza prezența personelor. Cu ajutorul acesteia se poate detecta prezența, respectiv absenta reală. Zona de detectie a senzorului se poate limita prin functi de setare a razei de actiune.

In acest fel este optim pentru utilizesa in spatii de birouri si scoli.

Pentruutilizarispeciale,cum sunt vasele de croaziera sau hotelurile, va rugam sane contacta direc t, pentru a realiza impunau o integrare optima senzorilor.

Toate setarile de functii se fac prin intermediul software-ului Engineering Tool (ETS)incepand cu versiunea ETS4.0. Smart Remote App afiseazavalorile detectate de senzori si permite activarea modului de programare.

Prezentare generală a aparatului montaj sub tenucială (fig. 3.1)

• Senzor
• Rama

Prezentare generală a aparatului montaj pe tenuială (fig. 3.2)

• Senzor
• Rama
• Adaptor pentru montaj pe tenuială

Dimensiunile produsului - montaj sub tenuciala (fig. 3.3)

Dimensiunile produsului - montaj petenuiala (fig. 3.4)

Schemă de connectare (fig. 4.1)

5. Montaj

• Verificazioni toate componentele pentru a constata dacă prezintă deteriorari.
• Nu puneti in functiune produsul dacă prezintă deteriorari.
• Alegei un loc adecvat pentru montare, tinand cont de raza de actiene si de detectia prezentei.
• Opriti alimentarea cu current (fig. 4.1)

Etape montaj cablu sub tenuială

-Fixatiadrulpepriza de montaj,cuajutorul suruburilor (fig.5.1)
- Conectați imbinarea cu fișă (fig. 5.2)
- Asezati senzorul pe cadru (fig. 5.3)

• Senzorul se tine pe cadru cu ajutorul magnetului.

Etapele montári pe tenuiala

-Daigi gaurile si fixati in suruburi adaptorul pentru montaj pe tenuciala (fig.5.4)
-La montarea cu cablul expus la exterior, scoatei brida de montaj (fig. 5.4)

• Fixaţi cadrul pe adaptorul pentru montaj pe tenuială, cu ajutorul Şuruburilor (fig. 5.5)
• Conectaţi imbinarea cu fişa (fig. 5.6)
• Asezati senzorul pe cadru (fig. 5.7)
• Senzorul se tine pe cadru cu ajutorul magnetului.

Notă:

Pentru setarea razei de actiene este necessar sa introduciinaltimea de montaj prin intermediul ETS.

Notă:

Inaltimea de montaj pe tencuiala are influență asupra valorilor determinate desenzori. De aceea in software sunt implemetați factori de corectie, care produc efecte in ETS prin activarea tipului de montaj „pe tencuială".

6. Funcțieși reglaje

Reglaje din fabrica

• Vezi Descrierea aplicatiei KNX

Punerea in functiune

La prima punere in functiune, detectorul de prezentă iși creează o imagine a incâperii. Pentru aceasta in incâpere nu trebuie să se miște nimic tamp de 2 până la 2,5 minute.

Notă:

O imagine a incaperei se creeazăși atunci cánd se modifică raza de actiune sau inăltimea de montaj.

Sensibilitatea senzorului True Presence se poate seta prin ETS de la 1 (= redusă) până la 9 (= inaltă).

Funcțiile care urmează să fie utilizes (activate) se setează prin intermediul ferestrei de parametri „Setâri generale" cu ETS.

Notă:

Descrierea aplicatiei se gaseste la adresa knx.steinel.de

1. Atribuţi adresa fizicași creata programul aplicatiei in ETS.
2. Incarcai adresa fizica si programul aplicatiei in senzorul True Presence. Cand sunteti invitat, apasa tasta de programare A (fig. 4.1).

Smart Remote App

Pentru importarea 山 activarea modului de programare al senzorului True Presence cu smartphone Sau tabletă trebuie descarcata aplicata STEINEL Smart Remotedin AppStore. Este Needed un smartphone Sau o tabletă cu Bluetooth.

Android

iOS

FunctieLED

Initializare:LED-ul lumineazacu alb

Regim normal: LED-uleste stins

Conexiunea Bluetooth activă: LED-ul luminează cu albastru

Eroare: LED-ul luminează cu roşu

Regim de programare: LED-ul luminează cu verde

Aplicaţie neparametrizata sau greşita: LED-ul luminează cu oranj

7. Accesorii

Adaptor pentru montaj pe tenuiala (EAN: 4007841 063887)

8. Intretnere/ingrijire

Produsul nu necessities lucrari de intre tinere.
In caz de murdareire, senzorul poate fi curat cu o laveta umeda (fara detergent).

Aparatele electrice, accesoriile 山 ambala-jele trebuie sa faca obiectul unei reciclari ecologice.

Nu aruncaṭi aparatele electrice la gunoiul menajer!

Numai pentru tările UE

In conformitate cu directiva europeana privind eliminarea deseurilor electrice si electronice in vigoare si transpunerii ei in legislata na tională, aparatele electrice care nu mai pot fi utilizetrebuie să fie colectate separat si sa facă obiectul unei reciclări ecologice.

10. Conformitatea

Prin preventa, STEINEL Vertrieb GmbH declares cã tipul de echipamente radio TRUE PRESENCE KNX este in conformitate cu Directa 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de

11. Garantia de producutor

In calitate de cumparator va bucuruati dupa caz de toate drepturile prevazute prin lege privind garantia si reclamarea defectelor impotrivaca vanzatorului. In masaura in care aceste drepturi exista in tara dumneavoastră, declarata noastră de garantie nici nu le restrange si nici nu le reduce durata de valabilitate. Va acordam 5 ani de garantie pentru functi-onarea ireprosabila si corespunzatoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantam ca incest produs nu prezinta niciun fel de erori de material, de productie si de proiectare. Garantam functionalitatea tuturor componentelor electronice si a caburilor, precum si caracterul ireprosabil al tuturor materialelor utilize si al suprafetelor acestora.

Solicitarea garantiei

Dacă aveți o reclamataie referitoare la produsul dvs., va rugăm să il trimiteți intreg și cu taxele de expediere plătite, impreună cu chitanța originală care trebuie că constină data cumpărări și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud. Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv va recomandam să păstrați cu grijă chitanța până la expirarea termenului de garantție. STEINEL nu suportă costurile

de transport.si nu işi asumă riscurile associate transportului pentru returnarea produselor.

Informazioni privind solicitarea unei prestatii
in garantie gasi pe pagina noastrà web
http://steinelshop.ro/termeni-si-conditionii#answer10

Dacă doriti să solicitate o prestatie în garantiei sau aveți o intrebare despree produsul dvs., ne puteti contacta la +40(0)268 - 530000.

12. Date tehnice

Dimensiuni ünălțime × lățime × adâncime în mm Sub tencuială: 103 × 103 × 32 Pe tencuială: 119 × 119 × 33

Consum de curent 30 mA

Tensiune de alimentare Tensiune magistrală KNX, 21-30 V

ünălțime de montaj 2-12 m

Domeniu de detectie 360°

Raza de actiune Ø 9 m True Presence (ünălțime de montaj până la max. 4 m) Ø 15 m prezență Ø 15 m mișcare (se poate regla cu precizie de centimetri)

Valori senzori True Presence Măsurarea luminii Temperatură: 0-40 °C Umiditate relativă a aerului: 0-100 %

Ieșiri 4x iesire lumină (ON/OFF, valoare reducere luminozitate, scenă) valoare reducere luminozitate cu lumină de efect 2x reglare a luminii constante cu iluminat de bază, IAR, prezență, temperatură, umiditate relativă a aerului, punct de rouă, poartă logică, comfort, antiprezență

Temporizare 30 secunde până la 18:12:15 ore (hh:mm:ss), modul IQ

Setarea luminozității de comutare 2-1000 Lucși

Domeniu de temperatură întré 0°C și +40°C

Grad de proteție IP 20

Frecventa True Presence 7,2 GHz (reactionează la micro-misțări ale functților vitale)

Putere de emisie UWB ≤ -41dBm/MHz

Frecventa Bluetooth 2,4-2,48 GHz

Putere de emisie Bluetooth 5 dBm/3 mW

13. Defectiuni in fonctionare

Defectiune Cauza Remediu

Lumina nu se aprinde	Nu există tensiune de conectare	Verificatiți tensiunea de conectare
	■ Pragul luminozităti de comutare setat la valoare prea mică	Măriti înet pragul luminozităti de comutare până se aprinde lumina
	■ Nu se detectează mișcare	Restabilități vizibilitatea asupra senzorului Verificatiți domeniul de detecție
Lumina nu se stinge	Pragul luminozităti de comutare prea mare	Setați pragul luminozităti de comutare pe o valoare mai mică
Senzorul deconnecteză deși există prezență	S-a setat un scenariu gresț	Selectați scenariul cu True Presence
	Raza de actiune setată pe o valoare prea mică	Modificați raza de actiune
	Pragul luminozităti de comutare setat prea mic	Modificați pragul luminozităti de comutare
Senzorul deconnecteză prea târziu	Intervalul de continuare a functonării prea mare	Reduceți intervalul de continuare a functonării
Senzorul nu connecteză deși este în Ticnic există prezență	Pragul luminozităti de comutare setat pe o valoare prea mică	Măriti pragul luminozităti de comutare
	Regimul semiautomat activ	Activăți regimul complet automat sau pornți lumina prin intermediul butonului
Senzorul connecteză deși nu există prezență	Mișcare în înperile și etajele învecinate	Modificați raza de actiune
	Straturi de aer diferite	Alegeți scenariul cu sensibilitate mai mică
Se afișează o valoare gresță a temperaturi	Straturi de aer diferite	Introduței o valoare de corectie în ETS
