NÁVOD K OBSLUZE True Presence KNX STEINEL

SK....96 Dodržujte písemnéPokyny!

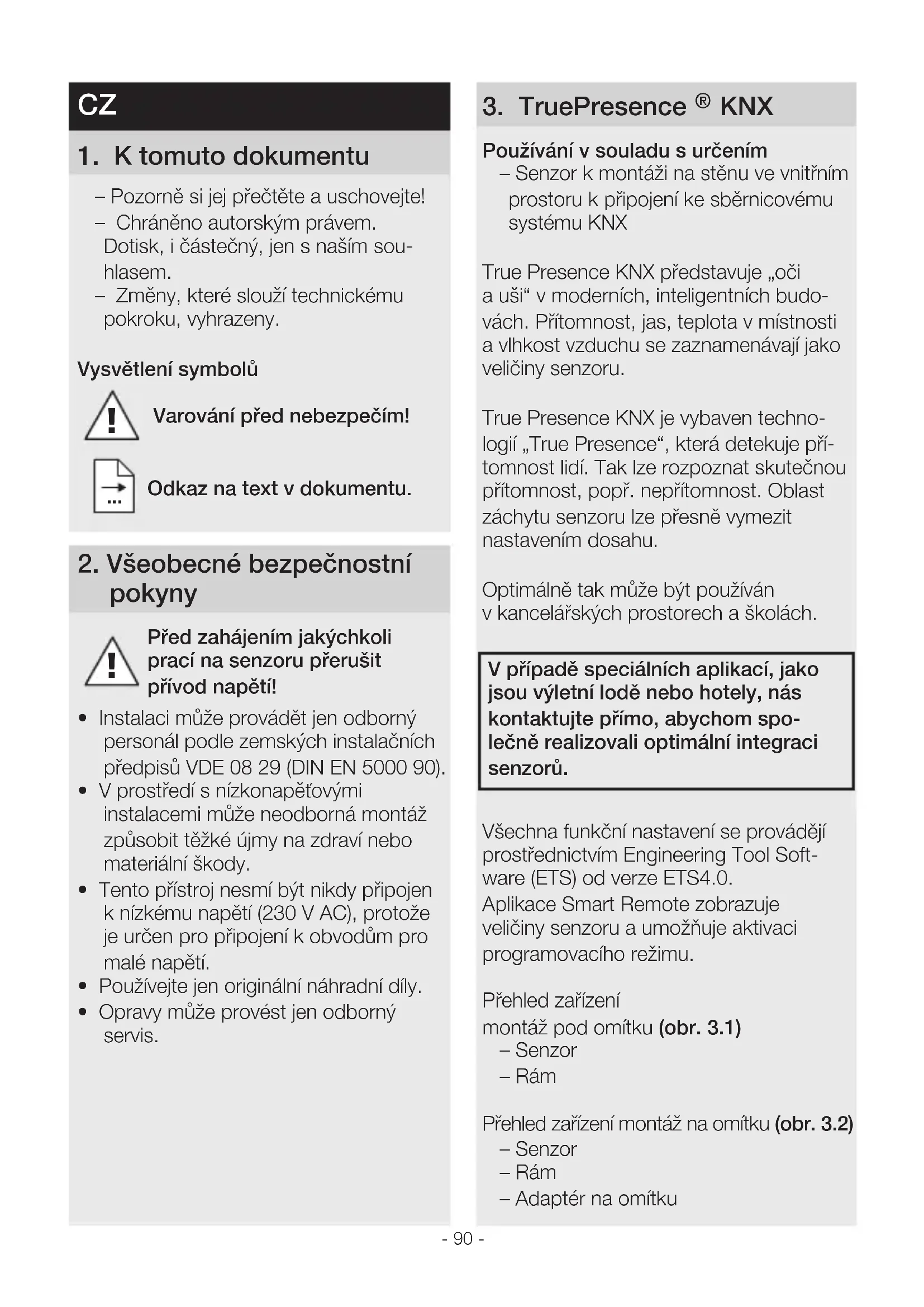

1. Ktomuto dokumentu

• Pozorné si jej prečtěte a uschovejte!
• Chraněno autorským právem. Dotisk, i Častečné, jen s naším souhlasem.
• Změny, které slouží technickémuPokroku, vyhrazeny.

Vysvětlení symbolů

Varovani préd nebezpecim!

Odkaz na text v dokumentu.

2. Vseobecné bezpečnostníPokyny

Před zahájením jakychkoli prací na senzoru prěrušit prívod napěti!

• Instalaci munche provadet jen odborny personal podle zemskych instalacnich predpisu VDE 08 29 (DIN EN 5000 90).
  V prostředí s nízkonapětovymi instalacemi můze neodborná montáž způsobit těžké ujmy na zdraví nebo materiálné skody.
• Tento pristroj nesmi byt nikdy pripojen k nizkému napěti (230 V AC), protoze je určen pro pripojení k obvodum pro malé napěti.
• Používejte Jen originální nahradní díly.
• Opravy mûze provéstjen odborny servis.

3. TruePresence® KNX

Používáni v souladu s určením

• Senzor k montáži na stěnu ve vnitřím prostoru k pripojení ke sběrnicovému systému KNX

True Presence KNX prědstavujé „oči a uši“ v moderních, inteligentních budovách. Prítomnost, jas, teplota v místnosti a vlhkost vzduchu se zaznamenávají jakoveličiny senzoru.

True Presence KNX je vybaven technologii „True Presence“, ktera detekuje pritomnost lidí. Tak lze Rozpoznat skutečnou pritomnost, popr. nepritomnost. Oblast záchytu senzoru lze présné vymezit nastavením dosahu.

Optimáné tak můze byt používán v kancelářskych prostorech a školach.

V pripadé specialnich applikaci, jako jsou vyletní lodě nebo hotely, nás kontaktujte prímo, abychom spo-lecné realizovali optimáni integraci senzoru.

Vsechna funkcni nastaveni se provadéji prostřednictvim Engineering Tool Software (ETS) od verze ETS4.0.

Aplikace Smart Remote zobrazujeveliciny senzoru a umozhuje aktivaciprogramovacho rezimu.

Prehled zařizení montáž pod omítku (obr. 3.1)

• Senzor
• Rám

Přehled zařazení montáž na omítku (obr. 3.2)

• Senzor
• Rám
  -Adaptér na omítku

Rozměry vyrobku, montáž pod omítku (obr. 3.3)

Rozměry vyrobku, montáž na omítku (obr. 3.4)

Oblast záchytu (obr. 3.5)

4. Instalace

Graf pripojeni (obr. 4.1)

5. Montáž

Zkontrolovat poškození u všech konstrukčnéch dìlú.
- Pri poškození vyrobek nepoužívat.
Vhodné montážní misto vybrat
pri zohlednéni dosahu a záznamu
prítomnosti.
Vypnout napajeni elektrickym proudem (obr. 4.1)

Postup pri montaizi pod omitku

Rém naśroubovat na vestavnou krabici (obr. 5.1)
- Pripojit zasuvné spojení (obr. 5.2)
- Senzor nasadit na rám (obr. 5.3)

• Senzor je magneticky pridržován na rámu.

Postup pri monta zi na omitku

-Vyvrtat otvory a našroubovat adaptérn na omitku (obr. 5.4)
- Pri montázi s volným kabelem vylomit montázní lamelu (obr. 5.4)
- Rám našroubovat na adapér na omítku (obr. 5.5)
- Pripojit zásuvné spojení (obr. 5.6)
- Senzor nasadit na rám (obr. 5.7)

• Senzor je magneticky pridržovan na rámu.

Upozorněni:

K nastavení dosahu je nutné zadat montážné výšku prostřednictvím ETS.

Upozorněni:

Montáž na omítku má vliv na zjištěné velichiny senzoru. Proto jsou v softaru implementovány korekční faktory, které díky aktivaci druhu montáže „na omítku“ púsobí v ETS.

6. Funkce a nastavení

Nastavení z výroby

Viz popis aplikace KNX

Uvedeni do provozu

Pri prvním uvedeni do provozu vytrovi prezenčni hlásic prostorový obraz. Přitom nesmi v prostoru docházet k pohybu podobu 2 až 2,5 minuty.

Upozorněni:

Po změne dosahu nebo montážní vyšky se také vytvorí prostorový obraz.

Citlivost senzoru True Presence mûže** být nastavena prostřednictvím ETS od 1 (= nízká) do 9 (= vysoká).

Které funkce mají-byt použity (aktivovány), se nastávi v okné paramétrů „Vseobecná nastavení“ pomoci ETS.

Upozorněni:

Popis applikace najdete na adrese

knx.steinel.de

1. Pridělte fyzickou adresu a v ETS vytvorce aplikačné program.
2. Fyzickou adresu a aplikačni program zavedte do senzoru True Presence. Budete-li vyzvani, pak stisknéte programovaci tlacítko A (obr. 4.1).

Aplikace Smart Remote

Pro načtení a aktivaci programovacího režimu senzoru True Presence pomoci smartphonu nebo tabletu si musité z App-Store stáhnout aplikaci dálkového ovládání Smart Remote STEINEL. Je potřebný smartphone nebo tablet s Bluetooth.

Android

iOS

Funkce LED

Inicalizace: svitif bila LED

Normálí provoz: LED nesvití

Spojení Bluetooth aktivni: sviti modrá LED

Chyba: sviti Červéná LED

Programovaci provoz: sviti zelená LED

Aplikace není parametrizovaná nebosprávná: LED svítí oranžově

7. Príslušenství

Adaptér na omítku
(EAN: 4007841 063887)

Vyrobek je bezudržbovy.
Senzor Ize v pripadě znečištění očistit
vlhkým hadřikem (bez použití cisticích
prostředků).

9. Likvidace

Elektrická zařizení, príslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnoceni.

Nevyhazujte elektrická zařizení do domovního odpadu!

Jen pro zeme EU

V souladu s platnou evropskou smernici o odpadnich elektrickych a elektronickych zařizenich a jejím prevedeni do narodniho prava musi byt nepoužitelná elektrická zařizení separována a odevzdána k ekologickému opětovnému zhodnocení.

10. Shoda

Tínto STEINEL Vertrieb GmbH
prohlasuje, ze typ rádioveho zařizení
TRUE PRESENCE KNX je v souladu se směrnici 2014/53/EU. Üplné zněné EU
prohlaseni o shodě je k dispozici na títo internetové adrese: www.steinel.de

11. Záruka výrobce

Jako kupujicimu vám vúči prodávajćimu
prináleží zákonem predepsaná práva.
Pokud tato práva ve vaší zemi existuji,
nejsou naším prohlášením o záruce
zkrácena ani omezena. Poskytneme vám
5 letou záruku na bezvodné provedeni
a rádnou funkčnost vašeho profesiónániho senzorického vyrobku značky
STEINEL. Rucime za to, ze tento vyrobek
némá materialové, vyrobní a konstrukční vady. Rucime za funkčnost všech
elektronických součástek a kabelů, i za
nezávalnost všech použitych materialú
a jejich povrchů.

Uplatnováni záruky

Chcete-li văs vyrobek reklamovat, zaštejej nedemontovaný a vyplacene s ori-ginalním dokladem o koupi, který musi obsahovat datum koupě a název vyrob-ku, vašemu prodejci nebo prímo nám, na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Doporučujeme vám, abyste doklad o koupi do uplynuti záručni doby pečlive uschovali. Společnost STEINEL neruci za prepravní náklady a rizika týkajíci se zpětného zaslání.

Dalsí informace k uplatnováni záruky jsou
uvedeny na naší webové stránce
www.neco.sk

Jestlje budete uplatnovat reklamaci nebo mate njaké dotazy tykajci se vyrobku, muzete nam kdykoli zavolat na servisni horkou linku +421/42/4 45 67 10.

12. Technické parametry
Rozměry	pod omítku: 103 × 103 × 32
(Š × v × h v mm)	na omítku: 119 × 119 × 33
Příkon 30 mA
Napájecí napěti napěti sběrnice KNX, 21-30 V
Montážné výška 2-12 m
Oblast záchytu 360°
Dosah Ø 9 m True Presence (do montážné výšky max. 4 m)
prezenčné Ø 15 m
pohyb Ø 15 m
(nastavitelné na centimetr prěsně)
Hodnoty senzoru True Presence
měřeni světla
teplota: 0-40 °C
relativné vlhkost vzduchu: 0-100 %
Vystupy 4× světelné vystup (ON/OFF, hodnota stmívání, scéna)
hodnota stmívání s efektivné osvětlením
2× regulace konstantního světla se základné osvětlením, TVK, prítomnost, teplota, relativné vlhkost vzduchu, rosný bod, brána logíky, pohodlí, anti-prezenčné
Časové nastavení 30 sekund až 18:12:15 hod. (hh:mm:ss), IQ režim
Soumrakové nastavení 2-1000 lx
Teplotné Rozmezi 0 °C až +40 °C
Krytí IP 20
Frequenz True Presence 7,2 GHz (reaguje na mikropohyby vitálních funk)c)
Vysilací výkon UWB ≤ -41dBm/MHz
Frekvence Bluetooth 2,4-2,48 GHz
Vysilací výkon Bluetooth 5 dBm/3 mW

13. Provozní poruchy

Porucha Prčina Náprava

Osvětlení se nezapíná	Bez prěpojovacího napěti	Zkontrolovat prěpojovacínapěti.
	Nastaven prěliš nízkýspínací práh jasu	Spínací práh jasu pomaluzyvšovat, až se zapnesvětrolo
	Bez zachycení pohybu	Vytyvořit volný výhled na senzorZkontrolovat oblastzáchytu
Osvětlení se nevypíná	Spínací práh jasu prělišvysoký	Nastavit nižsí spínací práhjasu
Senzor vypne i présprětomnost osoby	Nastaven špatné scénárNastaven prěliš nízkydosahPrěliš nízký spínací práhjasu	Vybrat scenář s TruePresenceZměnit dosahZměnit spínací práh jasu
Senzor vypíná prělišpozdě	Doba doběhu prěliš dlouhá	Zkrátit dobu doběhu
Senzor i prěs tmu v prětomnosti osoby nezapíná	Vybrán prěliš nízký spínacípráh jasuPoloautomatický provozaktivné	Zvyšit spínací práh jasuAktivovat plné automatický provoz nebozapnout světro tlacitkem
Senzor zapne i prés nepřitomnost osoby	Pohyb v sousednichmistnostech a patrech	Změnit doshayVybrat scenář s nižsici titlivostí
Zobrazena nesprávná hodnota teploty	Rüzné vrstvy vzduchu	Korekčníhodnotu zaznamenat do ETS

SK

1. O tomando

Odkaz na textové pasáze v dokunte.

2. Vseobecné bezpečnostné poukyny

Pred věstkymi prácami na senzore prerušte privod napătia!

• Senzor určeny na stropné montáž v interiéroch na pripojenie do zbermicového systému KNX.

Senzor True Presence KNX predstavuje "oči a uši" v modernych intelligentnych budovách. Přitomnost, svetlost, izbová teplota a vlhkost vzduchu sa zaznaménávajú ak o senzorové velichiny.

Senzor True Presence KNX je vybaveny technologiou „True Presence“, ktorá deteguje pritomnost osob. Vdaka tomu je moźné Rozpoznat skutočnú pritomnost alebo nepritomnost osob. Oblast snímania senzora je moźné presne ochraničit pomocou nastavenia dosahu.

Vdaka tomu sa idealne hodí na použitie v kanceláriach a školach.

• Rám pevně priskrutkujte na instalačnú krabicu. (obr. 5.1)
  -Pripojte konektor. (obr. 5.2)

• Nasadte senzor na rám. (obr. 5.3)

• Senzor drží na rame na záklude magnetu.

Nadomietkova montáž má vplyv na ziste né senzorové velocíny. Preto su v softveri implementované korekçné faktory, ktoré učinkuju aktivovaním typu montáze „na omietku“ v système ETS.

8. Starostlivost/údržba

Vyrobok nevyžaduje udžbu.

Senzor možete v pripline znečistenia očistit vlhkou handrou (bez Čistiaceho prostriedku).

9. Likvidácia

Elektrické zariadenia, prislušenstvo a obaly odovzdajte na ekologickú recykláciu.

Informáce o možnostiach uplatenia záručného pripadu najdete na našej stránke www.neco.sk

Ak u vás Doslo k záručnému pripadu alebo ak mate otázky týkajúce sa vyrobku, možete nás kedykolvek Telefonicky kontaktovat na našej servisnej linke: +421/42/4 45 67 10.

12. Technické udaje
Rozmery	pod omietkou: 103 × 103 × 32
(Š × V × H v mm)	na omietke: 119 × 119 × 33
Odber prúdu 30 mA
Napájacie napătie zbernicové napătie KNX, 21 - 30 V
Montážna výška 2 - 12 m
Oblast snímania 360°
Dosah Ø 9 m True Presence (do max. montážnej výšky 4 m)
prítomnost' Ø 15 m
pohyb Ø 15 m
(možnost'nastavit na centimeter presne)
Senzorové hodnoty True Presence
meranie svetla
teplota: 0 - 40 °C
relativna vlhkest vzduchu: 0 - 100 %
Vystupy 4× vystup svetla (ON/OFF, hodnota tlmenia, scéna)
hodnota tlmenia s efektnám svetlom
2× regulácia konstantného svetla so základnám osvetlením, kúrenie/ventilácia/klíma, prítomnost', teplota, relativna vlhkest vzduchu, rosný bod, logická mriežka, pohodlie, neprítomnost'
Nastavenie Času 30 sekünd do 18:12:15 hod. (hh:mm:ss), režim IQ
Nastavenie stmievania 2 - 1000 lx
Teplotné rozsah 0 °C až +40 °C
Krytie IP 20
Frekvencia True Presence 7,2 GHz (reaguje na mikropohyby vitálnych funkcii)
Vysielací výkon UWB ≤ -41dBm/MHz
Frekvencia Bluetooth 2,4 - 2,48 GHz
Vysielací výkon Bluetooth 5 dBm/3 mW

13. Prevádkové poruchy

Koraci montaže: podžbukni vod

Navrnite okvir na ugradbenu kutiju (sl. 5.1)
- Prikljucite uticni spoj (sl. 5.2)
- Namjestite senzor na okvir (sl. 5.3)

• Senzor se drži na okviru pomocu magneta.

Koraci nadžbukne montaže

• Izbušite rupe i navrnite nadžbukni adapter (sl. 5.4)
• Kod montaže s nezašićenim kabelom izbjte montažnu spojnicu (sl. 5.4)
• Navrnite okvir na nadzbukni adapter (sl. 5.5)

• Prikljucite uticni spoj (sl. 5.6)

• Namjestite senzor na okvir (sl. 5.7)

• Senzor se drži na okviru pomocu magneta.

Napomena:

Za podesavanje dometa potrebno je unijeti visinu montaze putem ETS-a.

Napomena:
